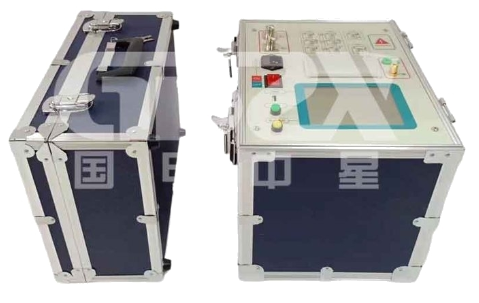

介质损耗测试仪技术解析：JSY-04C功能配置与行业对比分析

引言

介质损耗因数（tgδ）和电容量（Cx）是评估高压电气设备绝缘状态的核心指标。现场测试中，工频干扰、接线复杂性、CVT（电容式电压互感器）不拆线测量等问题长期困扰试验人员。本文针对JSY-04C介质损耗测试仪的技术规格进行系统梳理，并与行业通用技术要求展开对比，供高压试验工程师及检修人员参考。

一、抗干扰原理与变频能力对比

1. 变频抗干扰机制

JSY-04C采用变频法，提供多组可选频率：

●   单频模式：45.0Hz、50.0Hz、55.0Hz、60.0Hz、65.0Hz

●   自动双变频模式：45.0Hz/55.0Hz、47.5Hz/52.5Hz、55.0Hz/65.0Hz、57.5Hz/62.5Hz

对比分析：常规介质损耗测试仪通常仅提供单频50Hz或双频45/55Hz切换。JSY-04C覆盖了45Hz至65Hz的多个频点及组合，配合数字陷波技术，可有效避开工频及其整数倍谐波干扰。在500kV变电站等强干扰环境下，相比固定频率产品，其测试稳定性更高。

2. 电源适应性

支持AC 220V±10%，并明确允许使用发电机供电（零线需接地）。行业部分产品在发电机供电时因波形畸变导致测量偏差，该机型对此做了专门适配，适用于无市电的野外或检修现场。

二、高压输出能力对比

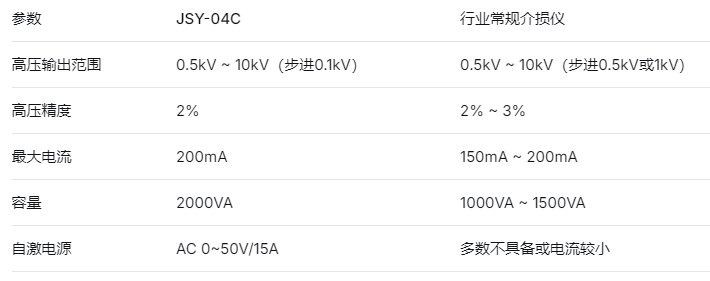

对比结论：2000VA容量和200mA最大电流使其可测试更大电容量试品（如大型变压器、长电缆）。15A自激电源在CVT自激法测试中优势突出，可提供足够的激励电流，避免因激励不足导致测量失败。

三、测量范围与准确度对比

1. 介损（tgδ）与电容量（Cx）

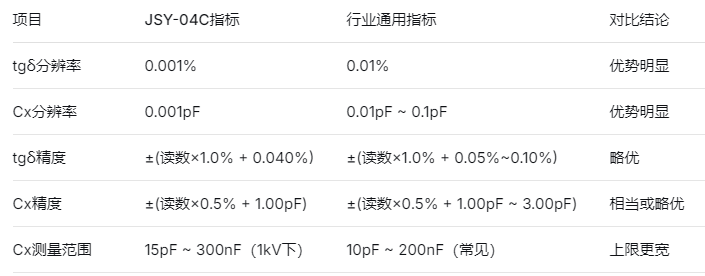

重要说明：tgδ精度表达中的固定偏差0.040%对于小介损试品（如0.2%以下）影响相对明显，但对于绝缘良好的设备仍满足判别需求。对于大电容量试品（如200nF以上），300nF的上限覆盖了多数电力电缆和大型发电机定子。

2. 不同电压下的Cx上限限制

●   10kV时：Cx < 60nF

●   5kV时：Cx < 150nF

●   1kV时：Cx < 300nF

对比分析：行业部分产品在10kV时Cx上限仅为30nF~40nF。JSY-04C在10kV下可达60nF，可满足10kV电压等级下多数套管、CT、PT的测试需求。对于更大电容试品，可降低测试电压至5kV或1kV以获得更宽的量程，该分级设计较为合理。

四、功能完整性对比

1. CVT测试能力

●   不拆高压引线测量：可在不拆除CVT高压引线的情况下完成介损和电容量测试，大幅减少高空作业风险。

●   反接屏蔽法测C0：支持测量CVT上端C0的介损和电容值。

●   C1、C2同时测试：一次接线可同时获取C1和C2数据，相比逐项测试效率提升一倍。

●   CVT变比与角差：可测试变比（范围100~10000，精度3%）和电压角差（分辨率0.01°）。

对比分析：常规介质损耗测试仪大多仅支持C1/C2分次测试，且不具备变比和角差功能。JSY-04C将CVT测试从纯介损扩展至变比、角差等多参数综合评价，减少了现场仪器携带数量。

2. LCR全自动测量

可测量电感（L > 20H@2kV）、电阻（R > 10kΩ@2kV），精度1%。该功能适用于空心电抗器、耦合电容器等元件的阻抗特性测试，弥补了专用LCR表在现场高压条件下测试能力不足的问题。

3. 绝缘电阻测试

集成绝缘电阻测试模块，直流高压范围0.5kV~10kV，精度±(读数×2%+10V)。可测试：

●   绝缘电阻（100kΩ ~ 1000GΩ）

●   吸收比

●   极化指数

对比分析：行业多数介损仪为单一功能设备，绝缘电阻测试需另配兆欧表。JSY-04C将介损、电容、LCR、绝缘电阻四项功能集成，一台设备可完成绝缘特性多项测试，适合空间有限的试验现场。

4. 接线模式

支持正接法、反接法、自激法、外高压外标准等多种模式，其中外标准外高压正接法下可做高于10kV的介质损耗测试，适用于特殊高压试验需求。

五、数据管理与交互对比

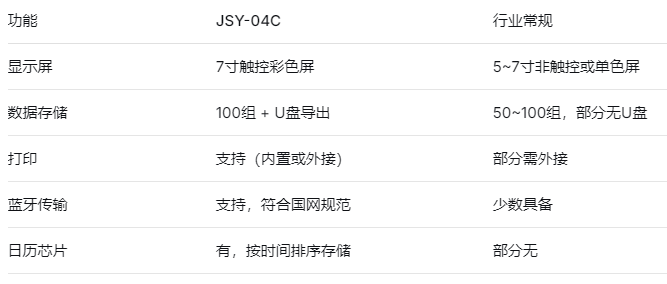

对比说明：蓝牙传输协议符合国家电网《电气设备数字化测试仪器数据与通信技术规范》，可与国网数据平台对接，实现测试记录自动上传，减少人工录入错误。该功能在常规产品中尚不普及。

六、安全保护与防护对比

JSY-04C具备多重保护机制：

●   输入电压波动保护

●   高压电流、输出短路保护

●   电源故障、过压、过流、过热保护

●   接地检测功能：未接地时禁止启动测试

●   380V误接保护：现场误接380V电源时报警并保护仪器

对比分析：现场误接380V是介损仪损坏的常见原因之一，多数产品不具备此保护。接地检测功能也高于行业基本要求，可有效防止因接地不良导致的测试偏差或人员触电风险。

七、便携性与环境适应性对比

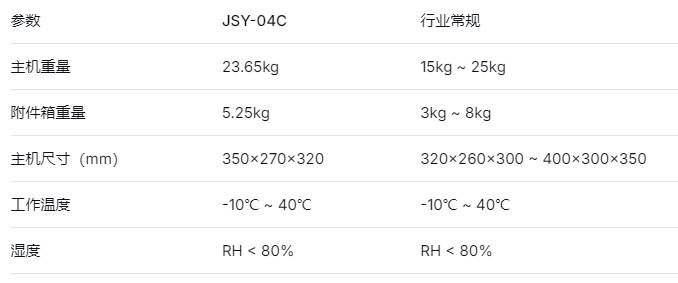

对比说明：23.65kg的主机重量在同类产品中属于中等偏上水平，但考虑到其集成了介损、LCR、绝缘电阻三项功能及2000VA大容量高压源，重量尚属合理。建议配置带轮运输箱以减轻搬运负担。

八、选型建议

基于以上对比，建议以下场景优先考虑JSY-04C：

1.强干扰现场测试：500kV及以上变电站、GIS设备、邻近带电运行设备的介损测量，变频+数字陷波组合可有效抑制工频干扰。

2.CVT批量测试：需要不拆线测量、C1/C2同时测试、变比及角差综合评估的场景，可大幅提升效率。

3.多功能集成需求：试验现场空间有限或希望减少仪器数量，需同时具备介损、绝缘电阻、LCR测试能力。

4.高电容量试品测试：大型变压器绕组、长距离电力电缆、发电机定子（需注意10kV下60nF上限）。

5.国网数字化对接：需要将测试数据通过蓝牙上传至国网数据平台，符合数字化检修管理要求。

若场景仅为常规套管、CT的简单介损测试（无强干扰、不涉及CVT），且已有独立的绝缘电阻测试仪和LCR电桥，可选择功能更单一、重量更轻的基础型介损仪以降低成本。

结语

JSY-04C介质损耗测试仪在变频抗干扰、高压输出能力、CVT综合测试、多功能集成及数据管理方面均达到或优于行业同级别产品水平，尤其在不拆线测量CVT、C1/C2同步测试、LCR及绝缘电阻一体化集成方面形成了差异化优势。技术人员在选型时应重点评估现场干扰程度、试品电容量范围及是否需要CVT变比/角差测试功能，合理匹配设备能力。
