串联谐振在电路系统中有何危害?

发布时间:2019-04-15 浏览数:187

        串联谐振装置在电力系统中应用十分广泛,什么是串联谐振?串联谐振在电路系统中有何危害?


什么是串联谐振?

        在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XC=XL,电路中的电压U与电流I的相位相同,电路呈现纯电阻性,这种现象叫串联谐振。当电路发生串联谐振时,电路的阻抗Z=√R2+(XC-XL)/2=R,电路中总阻抗最小,电流将达到最大值,发生谐振时,由于感抗和容抗相等,所以电感和电容两端的电压有效值相等,即:UL=UC.又由于其相位相反,因此这两个电压是相互抵消的。在电容或电感的电压有效值为:UL-=UC=XLI0=ω0LIO=ω0LU/R。

串联谐振在电路系统中有何危害?

        式中ω0LU/R称为谐振电路的品质因数,它代表电压比,即UC/U或UL/U。品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大,电阻越小,则品质因素越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几时甚至几百。所以串联谐振又叫电压谐振。在电路系统中,串联谐振将会产生高出电网额定电压数倍的过电压,对电力设备的安全造成很大危害。

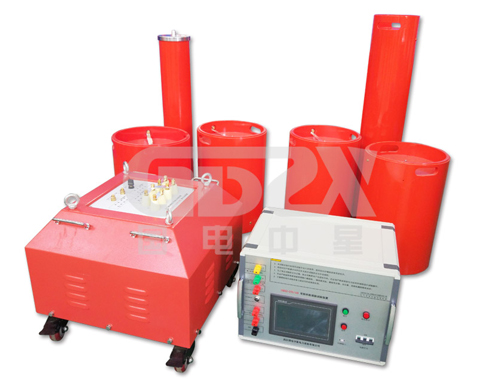

        国电中星是电力检测设备厂家,生产多种高压试验设备,包括串联谐振试验装置、直流高压发生器等等,产品种类多,型号全,欢迎选购!
