并联谐振在通信电子电路中有哪些应用?有何危害?

发布时间:2019-04-16 浏览数:172

        并联谐振在通信电子电路中的应用十分广泛,什么是并联谐振?有何危害?又有哪些应用?国电中星为您一一解答。


什么是并联谐振?

        在电容、电感并联的电路里,如果电感线圈的电阻忽略不计,当电容的大小恰好使电路中的电压和电流同相位,即 Φ=0,使整个电路呈现电阻性,这种现象称为并联谐振

并联谐振有哪些应用?

        LC并联谐振回路在通信电子电路中的应用十分广泛,这些应用是由它的特点来决定的。具体来说,主要包括三大类,一是工作于谐振状态,作为选频网络应用,此时呈现为大的电阻,在电流的激励下输出较大的电压,二是工作于失谐状态,此时呈现为感性或容性,与电路中其他电感和电容一起,满足三点式震荡电路的振荡条件,形成正弦波振荡器;三是工作于失谐状态,及工作于幅频变换、频幅变换以及频相变换、相频变换,构成角度调制与解调电路。

并联谐振有什么危害?

        并联谐振是一种完全的补偿,电源无须提供无功功率,只提供电阻所需要的有功功率,谐振时,电路的总电流最小,而支路的电流往往大于电路的总电流,因此并联谐振也称为电流谐振。发生并联谐振时,在电感和电容元件中会流过很大的电流,因此会造成电路的熔丝熔断或烧毁电气设备等事故。

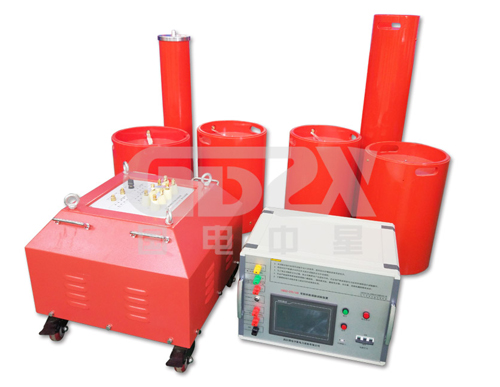

        国电中星专业生产电力测试设备,研发团队专业,生产力强大,服务好,深受广大用户的高度青睐,欢迎选购!
