直流高压发生器测被试品如何接线

发布时间:2019-07-10 浏览数:6

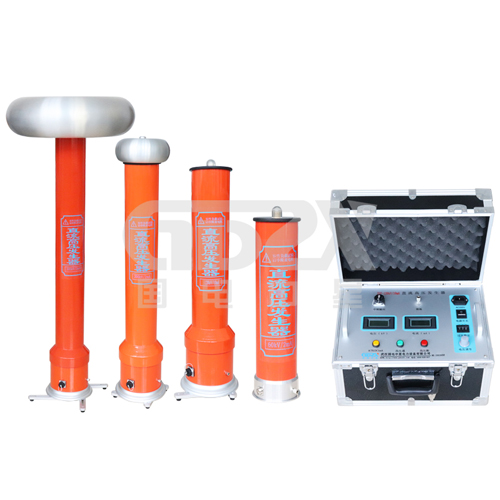

        直流高压发生器是由控制箱、倍压筒、放电棒以及微安表组成,在试验时如何与试验设备接线,本文中国电中星为您详细介绍。


1、控制箱接地端子:控制箱接地端子与倍压筒接地端子及试品接地

联接为一点后再与接地网相连。

2、中频及测量电缆快速联接插座:用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。

3、过压整定拨盘开关:用于设定过电压保护值。拨盘开关所显示单位为kV ,设定值为试验电压1.1倍。

4、电源输入插座:将随机配置的电源线与电源输入插座相联。(交流220V±10%,插座内自带保险管。)


5、数显电压表:数字显示直流高压输出电压。

6、数显电压表:数字显示直流高压输出电压。

7、电源开关:向前按下,电源接通,红灯亮。反之为关断。

8、黄灯按钮:此功能是专门为氧化锌避雷器快速测量0.75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮,输出高压降至原来0.75%,并保持此状态。按下红色按钮,红灯、绿灯均灭,高压切断并退出0.75倍状态。

9、绿灯按钮:高压接通按钮、高压指示灯。在红灯亮的状态下,按下绿色按钮后,绿灯亮红灯灭,表示高压回路接通,此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮,绿灯亮红灯仍亮,但松开按钮率僧灭红灯亮,表示机内保护电路已工作。

10、红灯按钮:红灯亮,表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮,绿灯灭红灯亮,高压回路切断。

11、电压调节电位器:该电位器为多圈电位器。顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能,因此升压前必须先回零。

直流高压发生器在接线的过程中,特别注意要做好接地工作,同时不同的被视频接线方式也会稍微有所不同,因此电力工作者在接线的过程中,除了参考以上的接线图之外,还需要查阅产品操作说明书,按照操作说明进行接线,以达到理想的测试精度。

        国电中星是直流高压发生器生产厂家,规格齐全,在海内外销量领先,且获得大量好评。欢迎广大电力朋友来电咨询、来司考察。
