工频耐压试验装置的工作原理说明

        工频耐压试验装置用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，是评测产品的绝缘水平、发现被试品的绝缘缺陷的基础试验设备，广泛应用在发电站、供配电系统及科研单位等等。国电中星作为电力试验设备厂家，本文为大家介绍工频耐压试验装置的工作原理。

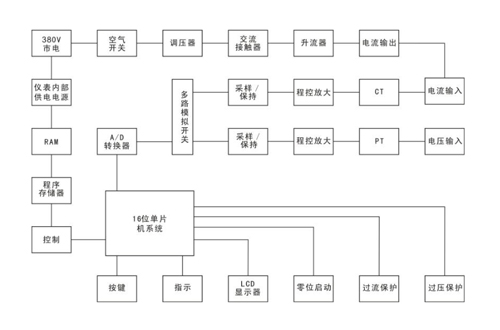

工作原理说明：

1、工频耐压试验装置测量线路包括一路电流测量回路和一路电压测量回路

2、电流测量回路包括微电流零阻抗CT，程控放大电路和采样电路

3、电压测量回路包括PT隔离信号采集电路，程控放大电路和采样电路

4、由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流/电压信号幅值与设定值进行比较实现过流/过压保护的功能。

        国电中星是工频耐压试验装置生产厂家，研发生产的YD(J.Z)系列工频耐压试验装置规格多，供用户任意选择，还收到一众用户的高度评价，值得信赖，放心选购！
