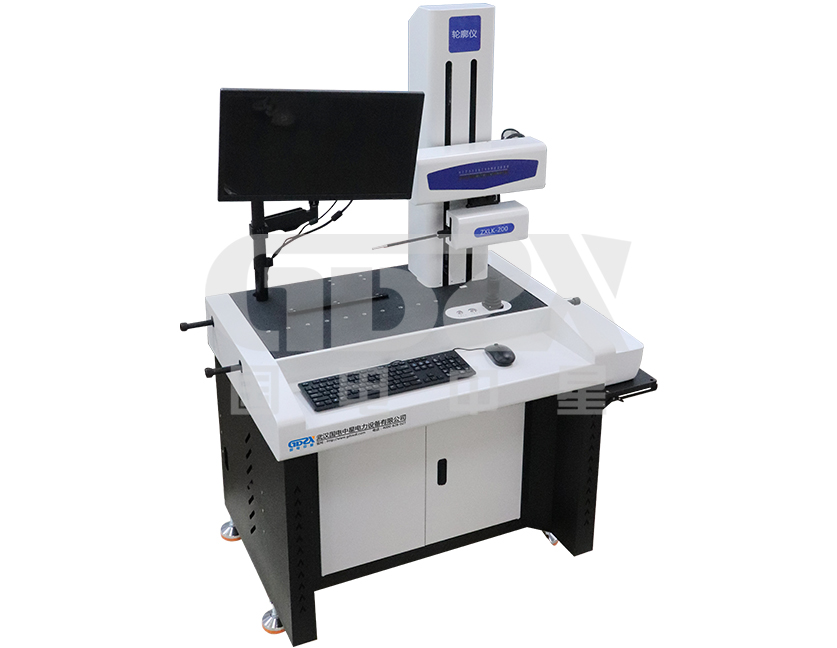

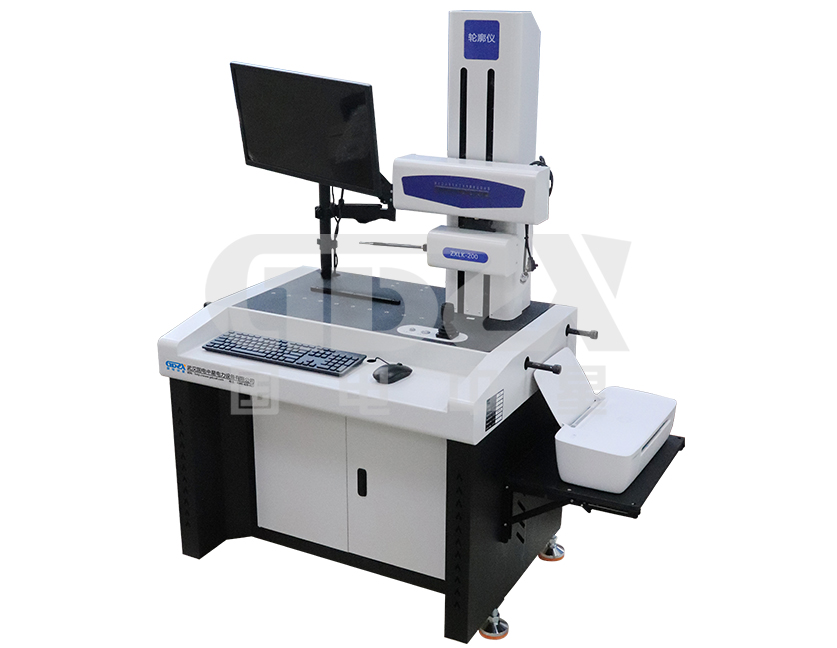

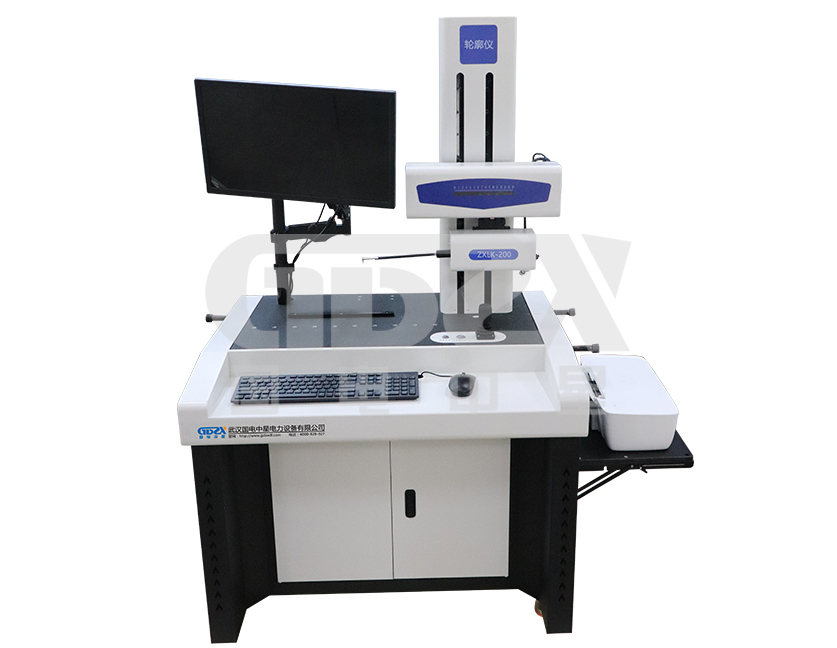

ZXLK-200轮廓仪

参考标准:

●产品可自动接触,减少测针损坏

●可CAD导入或者导出进行轮廓度检测

●软件采用最新模板,终生免费升级

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
产品简介

ZXLK-200轮廓仪测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。

ZXLK-200轮廓仪已可同国外进口仪器性能相比,各方面指标已达到国际标准,仪器符合国家标准GB/T3505-2000,GB/T6062-2001,GB/T10610-1998,以及国际标准ISO5436,ISO11562,ISO4287的要求。


性能特点
技术指标

测量范围

X方向驱动器

130mm

Z1

轮廓度量程

20mm

Z1

分辨率0.1微米

Z轴高度(立柱)

550mm

可检测最小内孔

10mm

轮廓技术参数

线性精度

±(0.7+|0.12H|)μm

圆弧

±(1.2+R/12μm

角度

±1′

直线度

0.5μm/100mm

评定长度

λcX1、2、3、4、5

传感器

类型

美国

分辨率

0.1μm

产地

美国

爬坡角度

上升77度 下降88度

测量速度

0.05-20mm/s

Z轴速度

0.05-20mm/s
