ZX-GAZ系列高压开关柜安规综合检测装置

参考标准：

● 具有多功能并行测试功能

● 安规精度1%，功率精度0.2%

● 七合一综合测试

注： 关于产品购买、技术维护等服务，欢迎致电! 4000-828-027
产品简介

ZX-GAZ系列高压开关柜安规综合检测装置是集电气强度、接地电阻、绝缘电阻、泄漏电流、功率多项测试功能于一体的仪器，是各电器生产厂家和质检部门重要的检测设备。本系列装置是由我公司自行开发生产的综合性测试仪，其技术水平、自动化程度和性能等方面均居同行业较高水平。

1  测试迅速

本系列装置采用专利技术双通道并行测试技术，可以在接地电阻测试的同时，对同一被测体进行交/直流耐压或是绝缘电阻中任意一项测试，可在4.5s内完成5项测试，能满足生产线对快速测试的要求。

2  操作简单

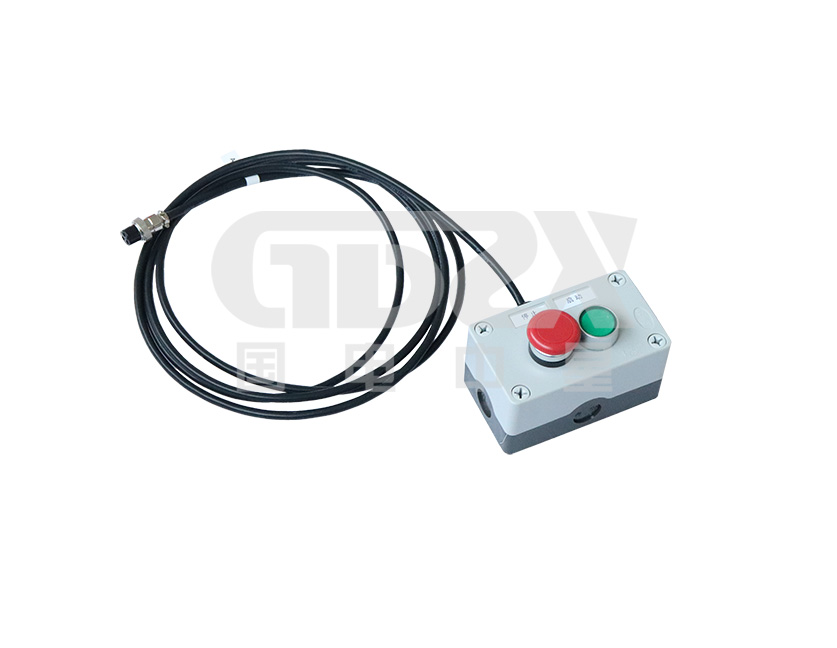

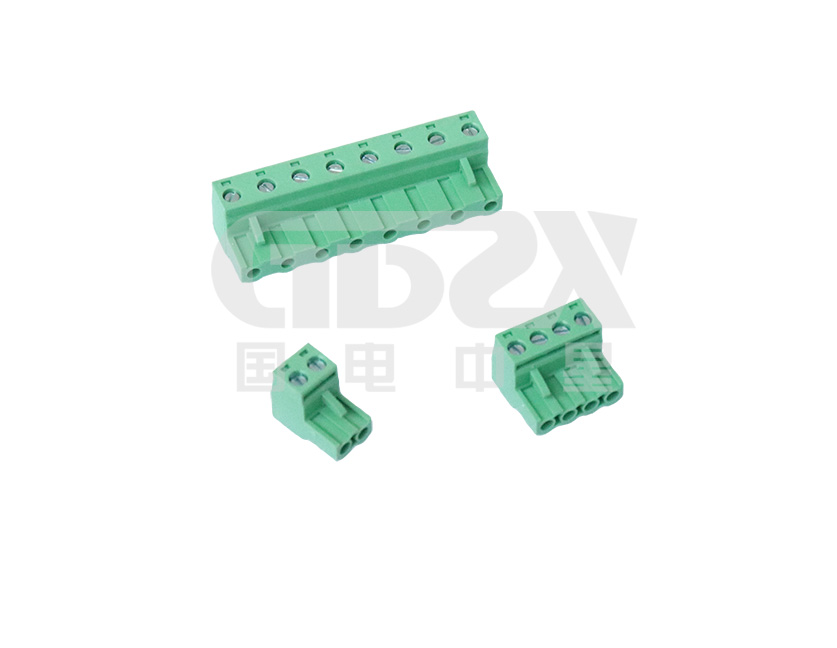

本系列装置采用菜单提示各项操作，用户可以通过F菜单键以及数字键盘快速完成各种测试条件和仪表参数的设置以及测试，操作简单；所提供的附件，均有明确标识，按标识对应接入即可完成接线，使操作大大简化。

3  智能判别

本系列装置具有上下限智能判定功能，可以自动识别不良品，同时提供声光报警。

4  运行可靠

本系列装置整机线路采用了多种抗干扰措施，抗干扰能力强。采用正弦脉宽调制（SPWM）技术产生50Hz或60Hz标准正弦波，经大功率MOS管驱动输出，实现了高电压和大电流的无触点调节，同时具有硬件和软件保护，大大提高了仪器的可靠性。

5  使用安全

自动过压、过流保护，使用更加安全。

变频电源机柜内置智能变频电源，可与装置配合，实现输出电压的智能控制，为被测试负载提供测试所需的交流变频电源。

机柜同时具有丰富的扩展性，可扩展安装标准工业机箱的设备，如工业控制计算机IPC。

性能特点
技术指标
交流耐压测试
额定输出容量200VA（5000V/40mA），短路电流大于200mA；
                   （可选配：500VA（5000V/100mA），短路电流大于200mA；）
交流电压输出范围：（100 ~ 5000）V ，分辨力：1V，误差：±（1%×设定值+5V）
交流电压测量范围：（0.10 ~ 5.00）kV，分辨力：0.01kV，误差：±（1%×读数值+1个字）
输出频率50Hz / 60Hz，精度：±0.1Hz
输出调整度±（1%×设定值+5V），空载到满载
波形失真度正弦波，＜2%（阻性负载）
电流上限设置范围：（0.00~40.00）mA，分辨力：0.01mA，判定误差：±（1%×设定值+5个字）
                   （选配为100mA时，设置范围达到（0.00~100.00）mA）
电流下限设置范围：（0.000~9.999）mA，分辨力：0.001mA，判定误差：±（1%×设定值+5个字）
交流电流测量范围：0.010~3.500,3.00~40.00（100.00 mA选配），分辨力：0.001/0.01mA，误差：±（1%×读数值+5个字）
缓升与缓降时间范围：0，（0.1~999.9）s，分辨力：0.1s，误差：±（ 1% ×设定值+1个字）
持续时间范围：0，（0.5 ~999.9）s，分辨力：0.1s，误差：±（ 1% ×设定值+1个字）
电弧侦测1 ~9 （9表示灵敏峰值），0表示关电弧功能
电流补偿0.000~100.00mA，总电流+补偿电流＜100mA，自动、手动
直流耐压测试
额定输出容量6kVDC / 10mA
直流电压输出范围：（100 ~ 6000）VDC，分辨率：1V，误差：±（1%×设定值+5V）
直流电压测量范围：（0.10 ~ 6.00）kVDC，分辨率：10V，误差：±（1%×读数值+1个字）
输出纹波<2%（6kV/1mA 阻性负载）
输出调整度±（1%×设定值+2V），空载到满载
电流上限设置范围：（0.0~10000）μA，分辨力：0.1μA/1μA ，判定误差：± （1%×设定值+5个字）
电流下限设置范围：（0.0~999.9）μA，分辨力：0.1μA，判定误差：± （1%×设定值+5个字）
直流电流测量范围：0.0~350.0/300~3500μA/3.00~ 10.00mA，分辨力：0.1/1μA/0.01mA，
                   误差：± （1%×读数值+5个字）
缓升时间范围：0，（0.4 ~999.9）s，0为关，分辨力：0.1s，误差：± 1% ×设定值+1个字
持续时间范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1% ×设定值+1个字
缓降时间范围：0，（1.0~999.9）s，0为关，分辨力：0.1s，误差：± 1% ×设定值+1个字
电弧侦测1 ~9 （9灵敏峰值），0表示关电弧功能
电流补偿（0 ~200.0）μA，自动、手动
缓升上限电流开/关，开时上限电流为12mA
充电下限电流（0~350.0）μA，自动、手动
放电时间≤200ms
容性负载1uF＜1kV，0.75uF＜2kV，0.5uF＜3kV，0.08uF＜4kV，0.04uF＜5kV
绝缘电阻测试
额定输出2500VDC/50GΩ
直流电压输出范围：（100 ~ 2500）VDC，分辨率：1V，误差：±（1%×设定值+5V）
直流电压测量范围：（100 ~ 2500）VDC，分辨率：1V，误差：±（1%×读数值+5V）
电阻上下限设置范围：0.10MΩ~50000MΩ，上限包含无上限设定
绝缘电阻测量范围：0.100MΩ~50.00GΩ，分辨力：0.001MΩ /0.01MΩ /0.1MΩ /0.001GΩ /0.01GΩ
                   误差： 100V~499V：0.100MΩ~2.000GΩ，±（5%×读数值+2字）
                   500V~2500V：0.100MΩ~999.9MΩ，±（2%×读数值+2字）
                   1.000GΩ~9.999GΩ：±（5%×读数值+2字）
                   10.00GΩ~50.00GΩ：±（15%×读数值+2字）
缓升时间范围：0，（0.1 ~999.9）s，0为关，分辨力：0.1s，误差：± 1% ×设定值+1个字
延判时间范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1% ×设定值+1个字
缓降时间范围：0.0，（1.0~999.9）s，0为关，分辨力：0.1s，误差：± 1% ×设定值+1个字
充电下限电流（0~3.500）μA，自动、手动
放电时间≤200ms
容性负载1uF＜1000V，0.5uF＜2500V
接地电阻测试
额定输出试验电流32A，电阻600mΩ，开路电压低于12V
输出电流范围：（2.0 A ~32.0 A）AC，分辨率：0.1A，误差：±（1%×设定值+2个字）
电流波动≤0.4%×设定值/分钟
输出电压范围：（3.0~10.0）V AC，分辨力：0.1V，误差：±（1%×设定值+2个字），开路情况下
输出频率50Hz / 60Hz，精度：±0.1Hz
上限/下限
电阻设置		范围：（0.1~600）mΩ，（2.0~10.6）A；（0.1~R）mΩ，（10.7~32.0）A，分辨力：0.1/1 mΩ
                   其中R=（6400 / 设定电流值）mΩ
                   判定误差：±（1%×设定值+2个字）
电阻测量范围：（10.0~99.9）mΩ，（100~600）mΩ，分辨力：0.1/1 mΩ；
测量误差：±（1%×读数值+2个字）
电压测量范围：（0.00~6.40）VAC，分辨力：0.1V，误差：±（1%×读数值+2个字），电压显示模式
电阻补偿（0~100）mΩ
测试时间范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1% ×设定值+1个字
泄漏电流测试
测试方式单相负载，工作温度下泄漏电流（动态）和非工作温度下泄漏电流（静态），L-G、N-G、AUTO（G-L、G-N）；
需要设置变频电源，提供测试所需电压和频率。
工作电源状态极性：开、关、自动；零线：开、关；地线：开、关
内置人体网络标配GB/T 12113 图4为主网络；可选配其它测试网络为副网络，图4显示U1、U2。
报警电压设置范围:（20.0V~300.0V）AC，分辨力：0.1V，判定误差：±（0.4%×设定值+0.1%×量程）
电压测量范围：0.0V~300.0V、45Hz~65Hz
                   误差：20.0V~300.0V：±（0.4%×读数值+0.1%×量程）
负载电流上限： 20A
接触电流/泄漏电流上下限设置（有效值）范围：0.0μA~12.00mA，分辨力：0.1μA /1μA /0.01mA
                   判定误差：直流、15Hz≤f≤100kHz：±（1.5%×设定值+10个字）
                   100kHz＜f≤1000kHz：±5%×设定值
接触电流/泄漏电流测量（有效值）0.0μA～999.9μA：直流、15Hz≤f≤100kHz：±（1.5%×读数值+10个字）
                                   100kHz＜f≤1000kHz，10.0μA～999.9μA：±5%×读数值
                   1000μA～7999μA：直流、15Hz≤f≤100kHz：±（1.5%×读数值+10个字）
                                    100kHz＜f≤1000kHz，10μA～7999μA：±5%×读数值
                   8.00mA～12.00mA：直流、15Hz≤f≤100kHz：±（1.5%×读数值+10个字）
                                    100kHz＜f＜1000kHz，0.01mA~12.00mA：±5%×读数值
接触电流补偿范围：0.000~1.000mA，自动测量，可打开或关闭。
测试时间范围：0，（1 ~999.9），0为无限长，分辨力：0.1s，误差：±（ 1% ×设定值+1个字），（测试方式为AUTO（G-L、G-N）时，时间各1半）
直流输入阻抗2kΩ±1%（GB12113图4）
输入阻抗≤100kHz    5%；＞100kHz    10%
频率响应误差同电流测量允许误差
功率参数测试
报警功能功率上、下限报警
功率上下限设置范围：0.00W~6000W，分辨力：0.01W /0.1W /1W，
                   判定误差：±（0.1%×设定值+0.1%×量程）
有功功率测量范围：0.10W~6.000kW，分辨力：0.01W /0.01W /0.1W /0.001kW
                   误差：  PF＞0.5：±（0.1%×读数值+0.1%×量程）
                   PF≤0.5：±（0.4%×读数值+0.1%×量程）
电压上下限设置开启电压报警功能时
                   范围：0.00V~300.0V，分辨力：0.01V /0.1V；
                   判定误差：±（0.1%×设定值+0.1%×量程），45Hz≤f≤65Hz
电压测量范围：5.00V~300.0V，峰值因数：≤1.6，分辨力：0.01V /0.1V；
                   误差：±（0.1%×读数值+0.1%×量程），45Hz≤f≤65Hz
电流上下限设置开启电流报警功能时
                   范围：0.00mA~20.00A，分辨力：0.01mA /0.1mA /0.001A /0.01A
                   判定误差：±（0.1%×设定值+0.1%×量程），45Hz≤f≤65Hz
电流测量范围：10.00mA~20.00A，峰值因数：≤1.6，分辨力：0.01mA /0.1mA /0.001A /0.01A
                   误差：±（0.1%×读数值+0.1%×量程），45Hz≤f≤65Hz
功率因素上下限设置开启功率因素报警功能时
                   范围：±（0.100～1.000），分辨力：0.001，判定误差：±0.01
功率因数测量范围：±（0.100～1.000），分辨力：0.001
                   误差：±0.01（电压/电流幅值均大于相应量程的10%）
频率测量范围：45.00Hz ~65.00Hz，分辨力：0.01Hz，误差：±（0.1%×读数值）
测试时间范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1 ×设定值+1个字
低压启动测试
电流上下限设置范围：（0.00~20.00）A，分辨力0.01A，判定误差：±（0.1%×设定值+0.1%×量程）
电压测量范围：5.00V~300.0V，峰值因数：≤1.6，分辨力：0.01V /0.1V；
                   误差：±（0.1%×读数值+0.1%×量程），45Hz≤f≤65Hz
电流测量范围：（0.02~20.00）A，峰值因数：≤1.6，分辨力0.01A
                   误差：±（0.1%×读数值+0.1%×量程），45Hz≤f≤65Hz
测试时间范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1% ×设定值+1个字
内置变频电源
额定输出容量5000VA
电压输出范围：（0 ~300）VAC，频率：（45~65）Hz

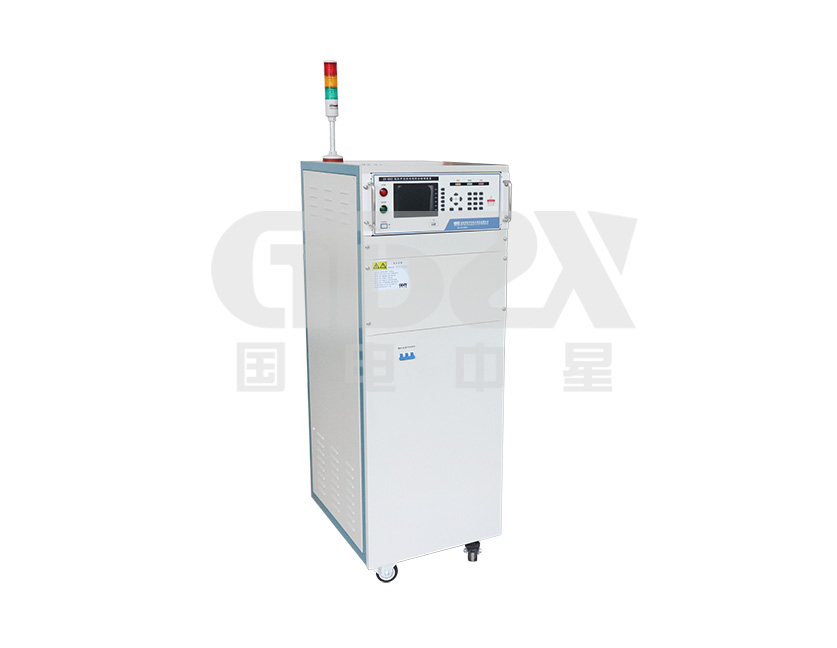

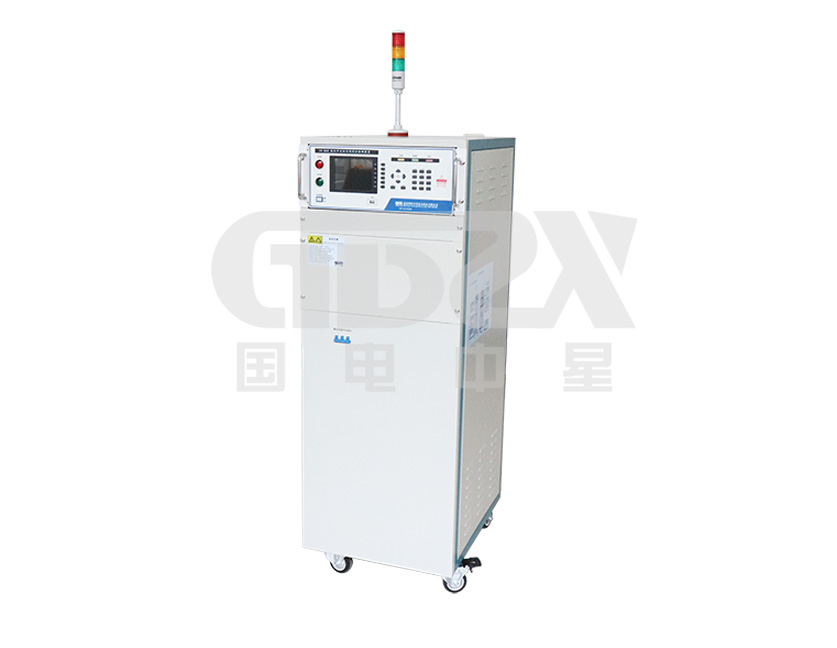

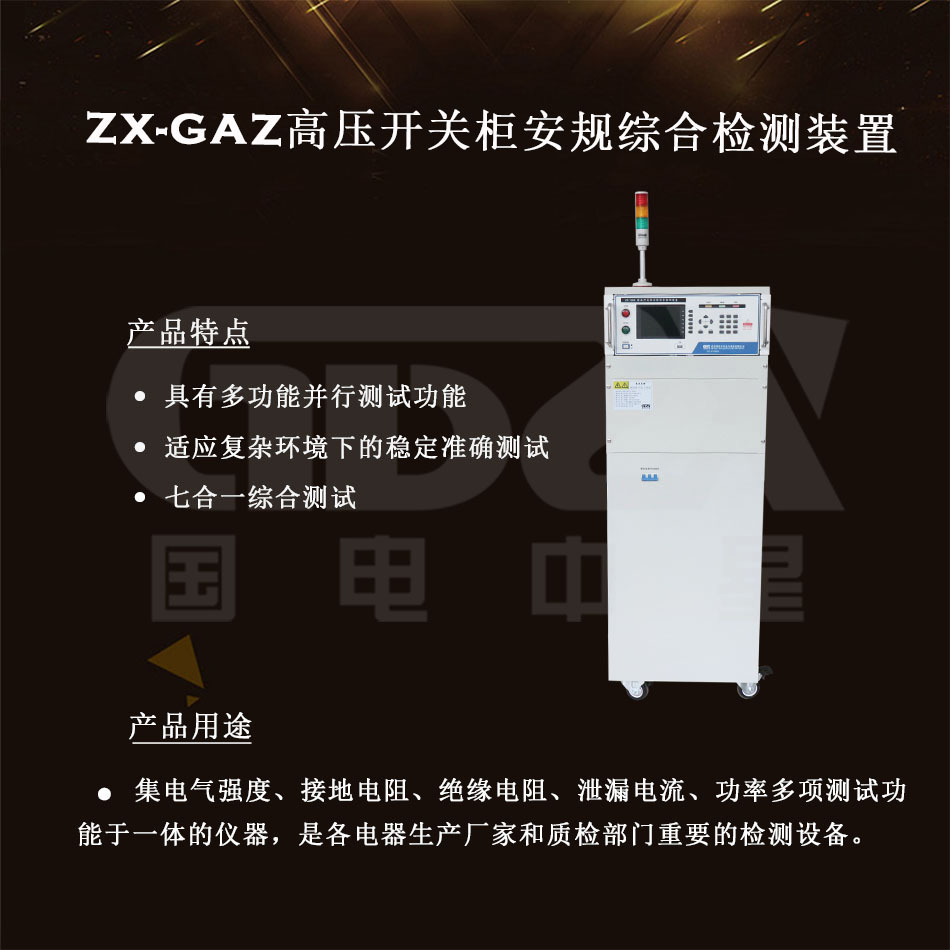

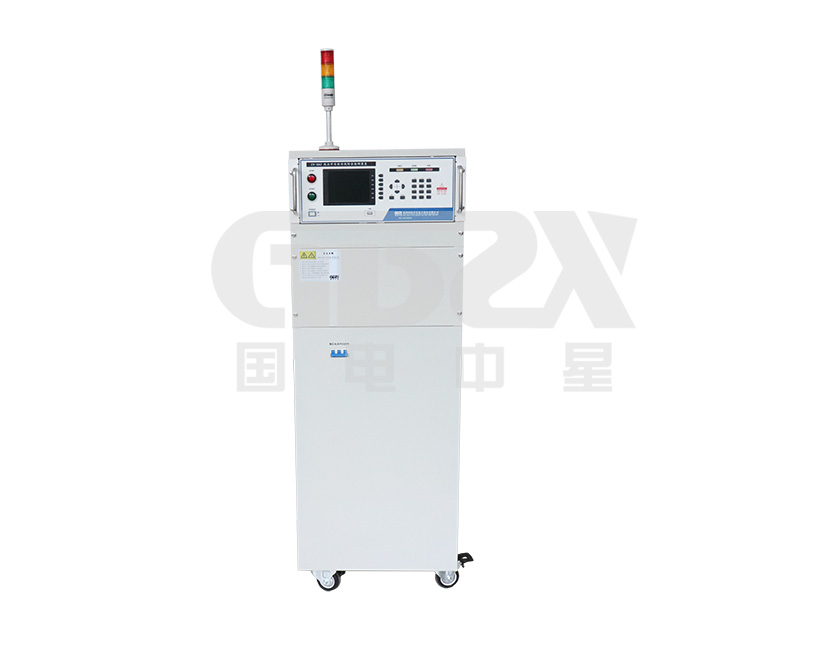

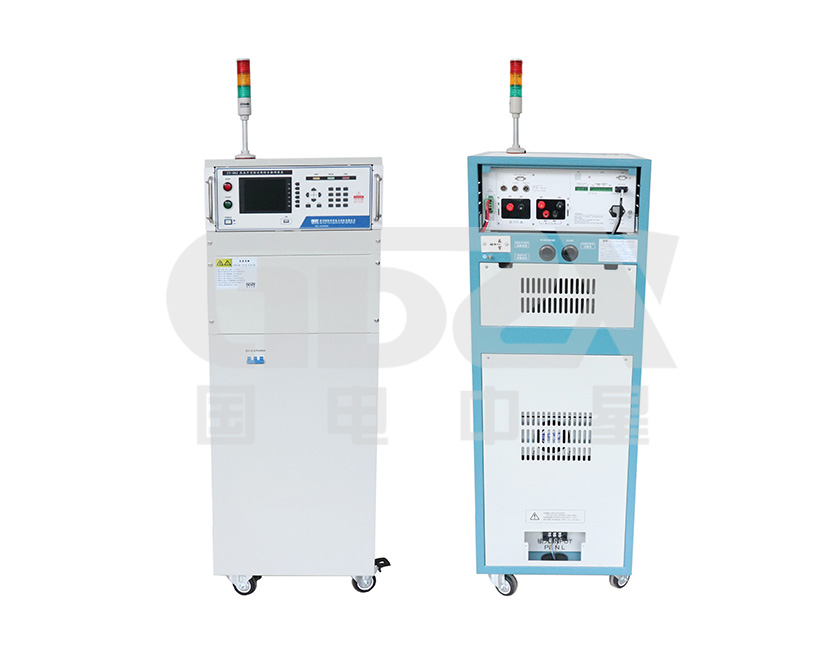

ZX-GAZ高压开关柜安规综合检测装置介绍图

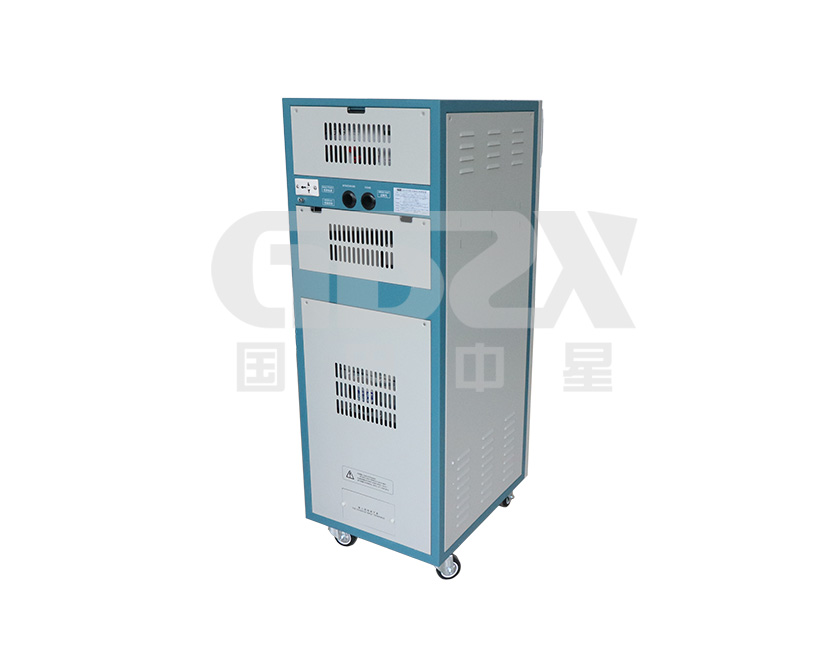

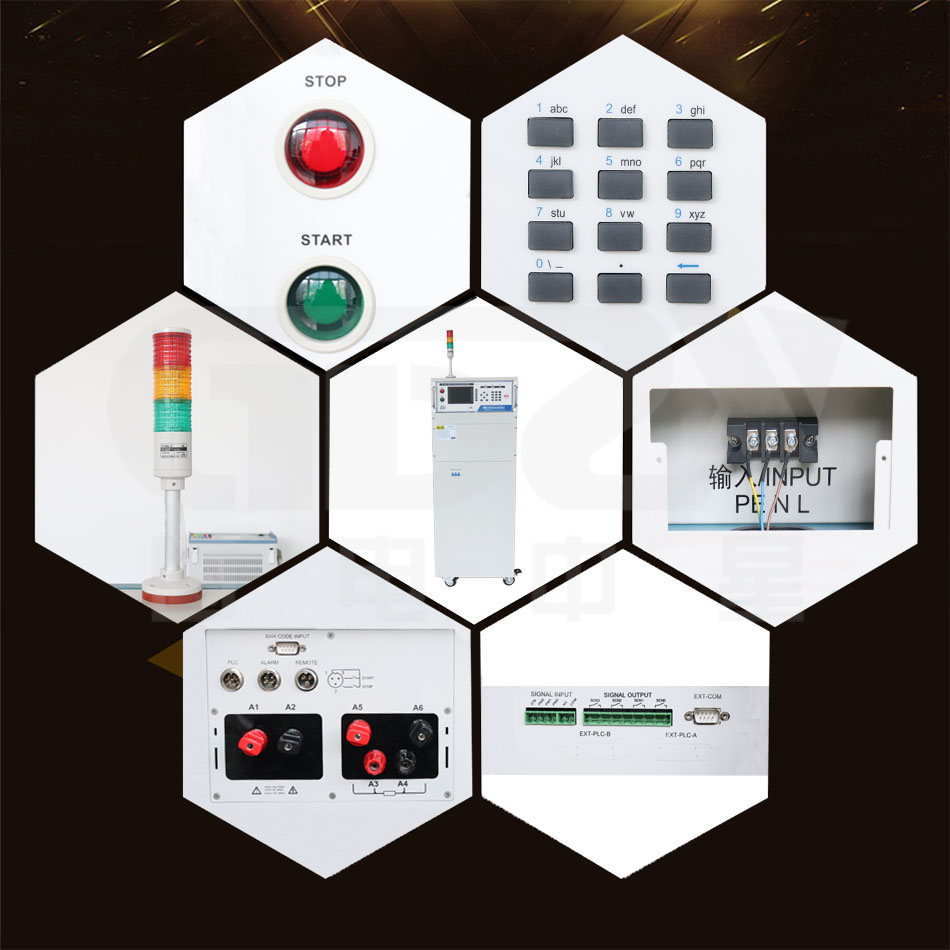

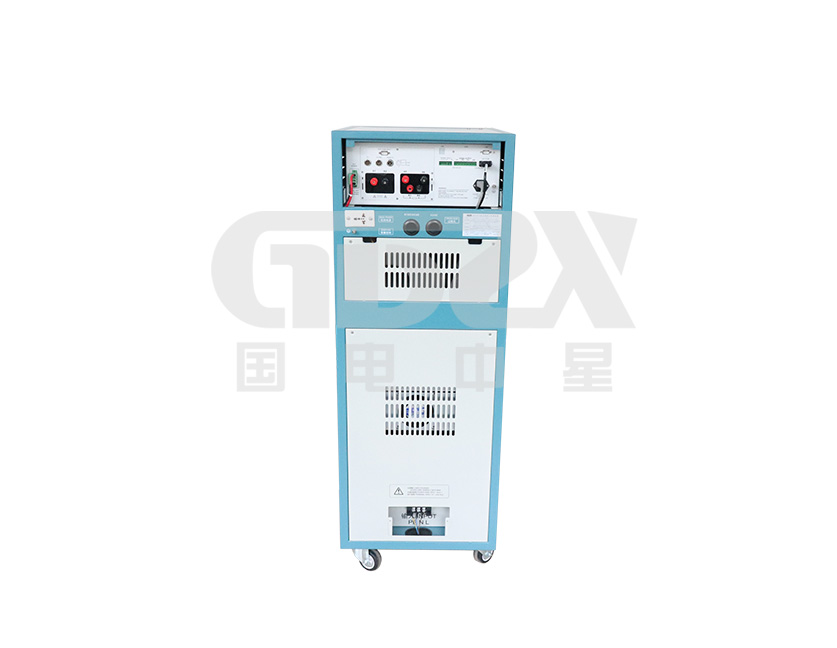

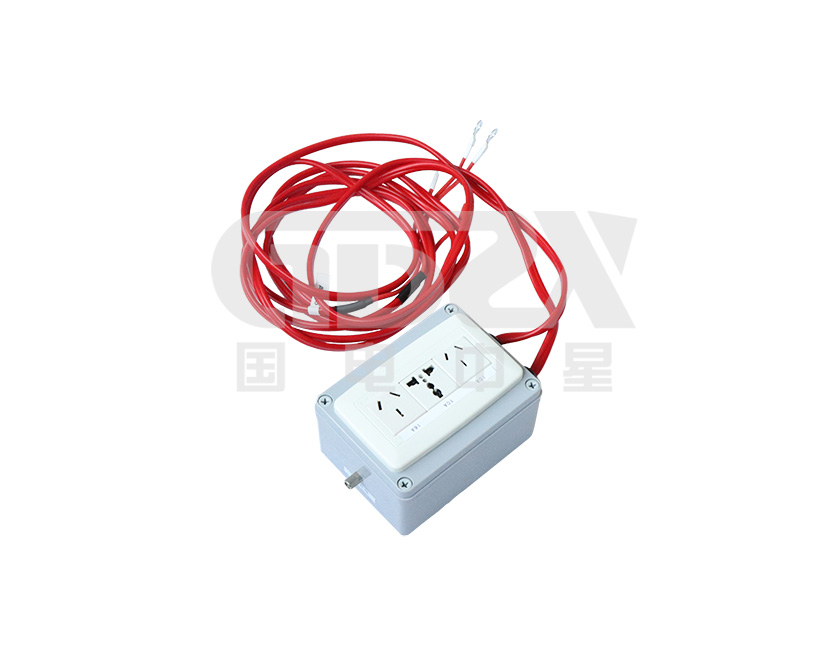

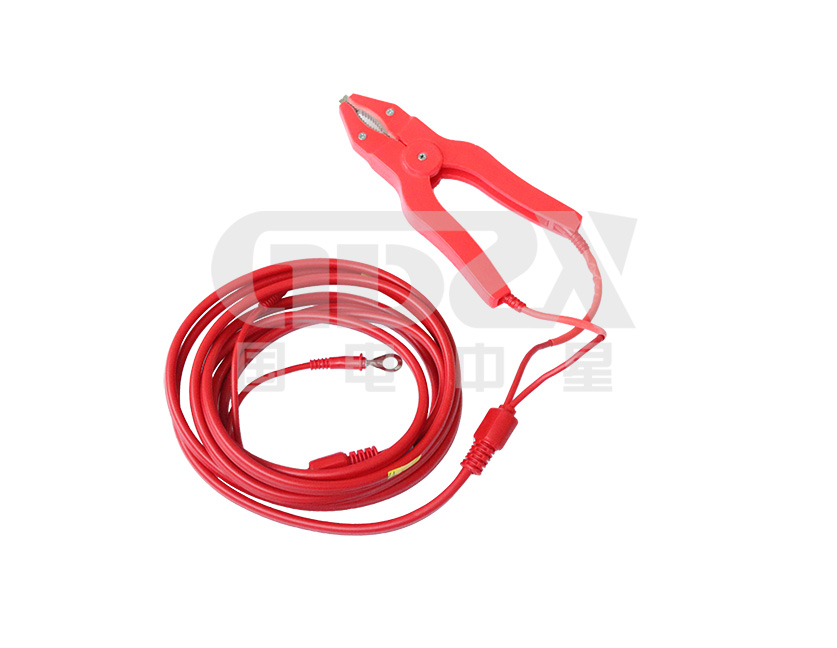

ZX-GAZ高压开关柜安规综合检测装置细节图

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

产品图集

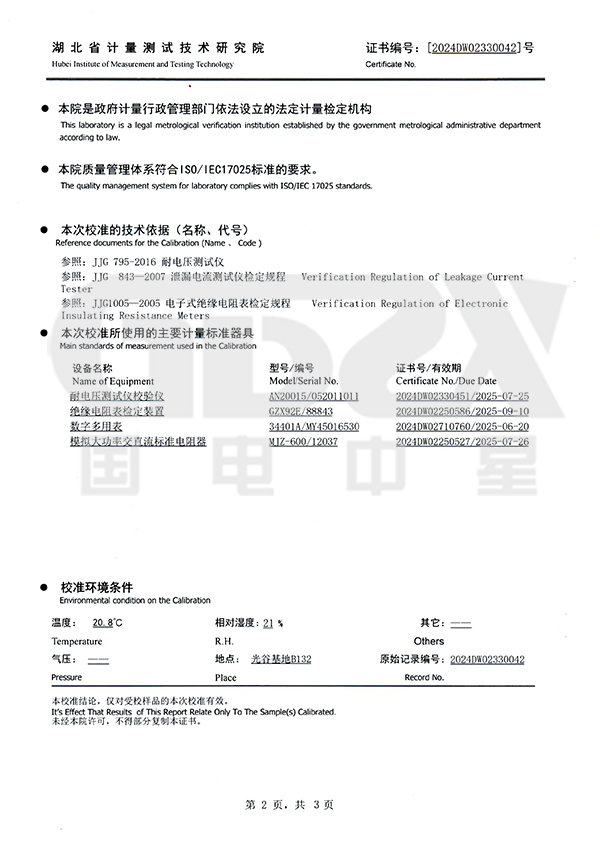

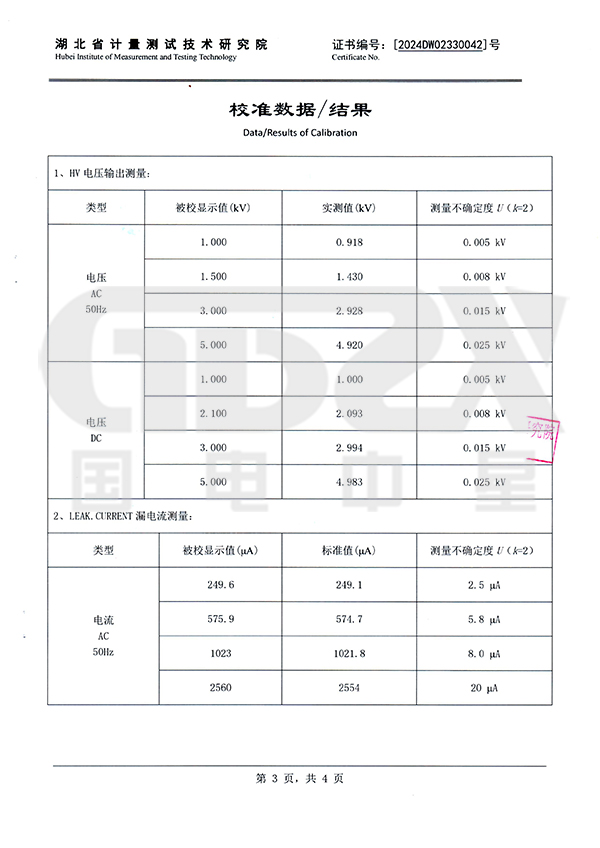

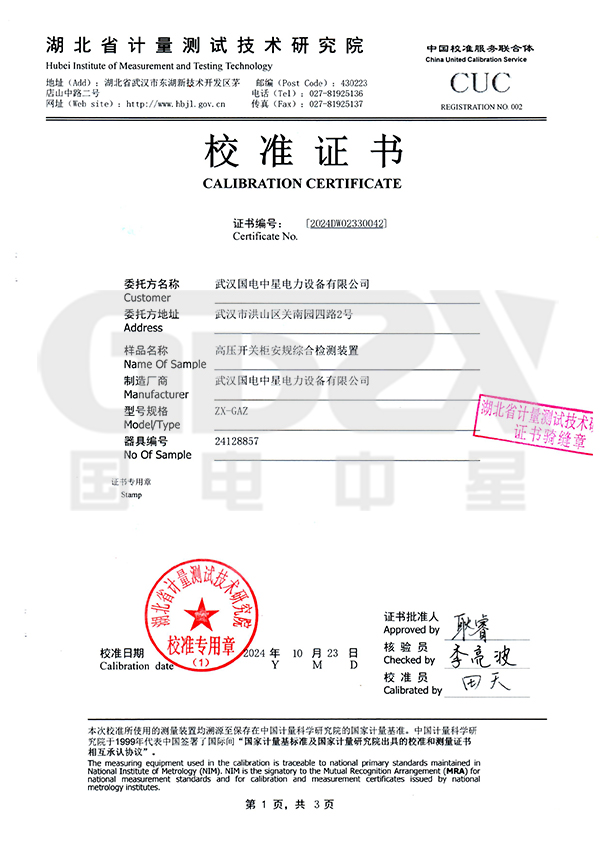

产品证书
