说明书

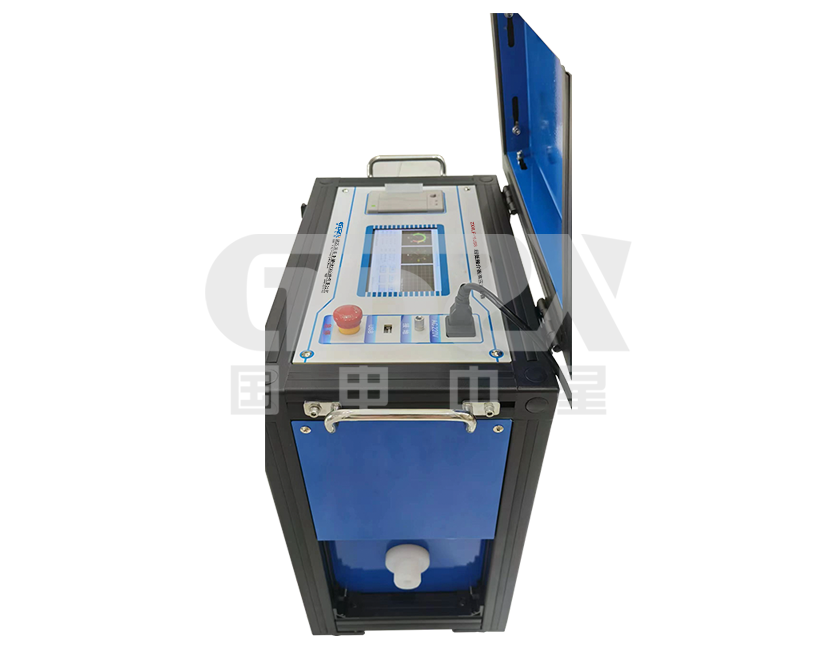

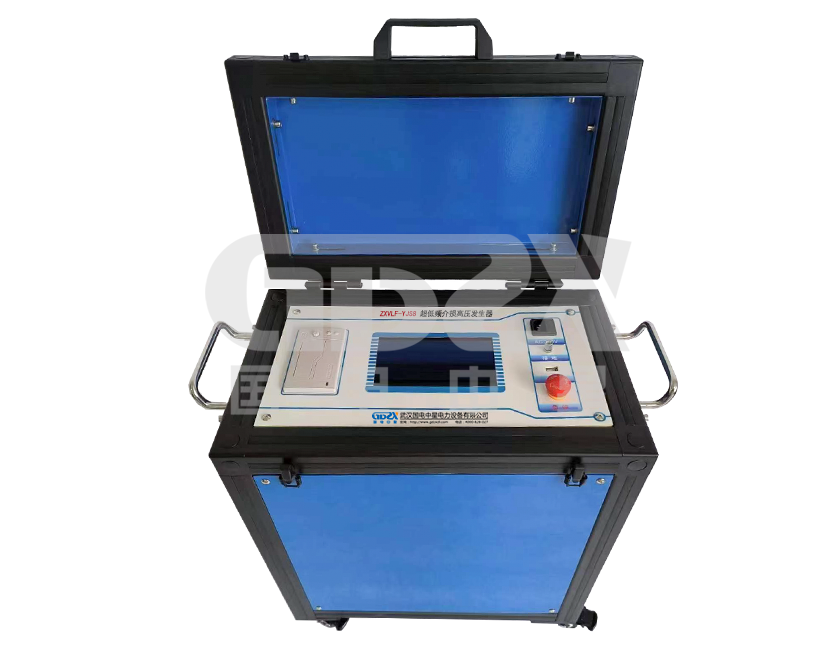

操作视频ZXVLF-YJS系列超低频介损高压发生器电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频介损测试技术，其中0.1Hz超低频介损技术是最新技术，是当前国际电工委员会推荐的技术。我公司新一代本系列超低频介损高压发生器是采用最新美国技术自主开发的核心产品，采用7英寸触模屏、最新ARM7单片机、高速AD采集电路，并配有后台管理软件。它克服了国内同类产品的诸多缺点（见表 1），性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。
1. 技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。
2. 设备操作：接线简单，使用便捷。
3. 保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。
4. 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。
5. 采用了高低压闭环负反馈控制电路，输出无容升效应。
6. 配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印。
7. 测试范围大：0.1Hz、0.05Hz 、0.02Hz多频率选择，测试范围大。
8. 中英文切换和USB功能。
电压（峰值） | 0-80kv | |
灵敏度 | 0.1kV | |
精确度 | 1 % | |
波形 | 超低频正弦波、直流电压，电压正，负峰值误差 | ≤3％ |
电压波形失真度 | ≤1％ | |
频率范围 | 0.1 Hz 0.05 Hz 0.02 Hz | |
负载范围（超低频测试） | 10nF–10μF | |
电流 | 测量范围 | 0–70 mA |
灵敏度 | 1μA | |
精确度 | 1 % | |
介损 | 超低频正弦波电压范围 | 1–80 kVrms |
负载范围 | 50nF–5μF | |
分辨率 | 不低于1x10-6 | |
精确度 | 1x10-3–21000x10-3 | |
测量范围 | 0.1Hz | |
介损测量频率 | 50nF-5μF | |
电容量范围 | 50nF-5μF | |
电阻值范围 | 30MΩ-10GΩ | |
体积 | 48cm*28cm*58cm | |
重量 | 45kg | |
使用条件 | 户内、户外温度 | -10℃～+40℃ |
湿度 | ≤85％RH | |
电源 | 频率 | 50Hz,60hz |
电压 | 100v -260V±5% | |
通信口 | usb | |
电源 | 电压 220V±5%，50±5Hz | |
ZXVLF-YJS系列选型表 | |
型号 | 规格 |
ZXVLF-YJS3 | 电压0-30kV，超低频正弦波电压范围1–30kVrms |
ZXVLF-YJS38 | 电压0-80kV，超低频正弦波电压范围1–80kVrms |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
