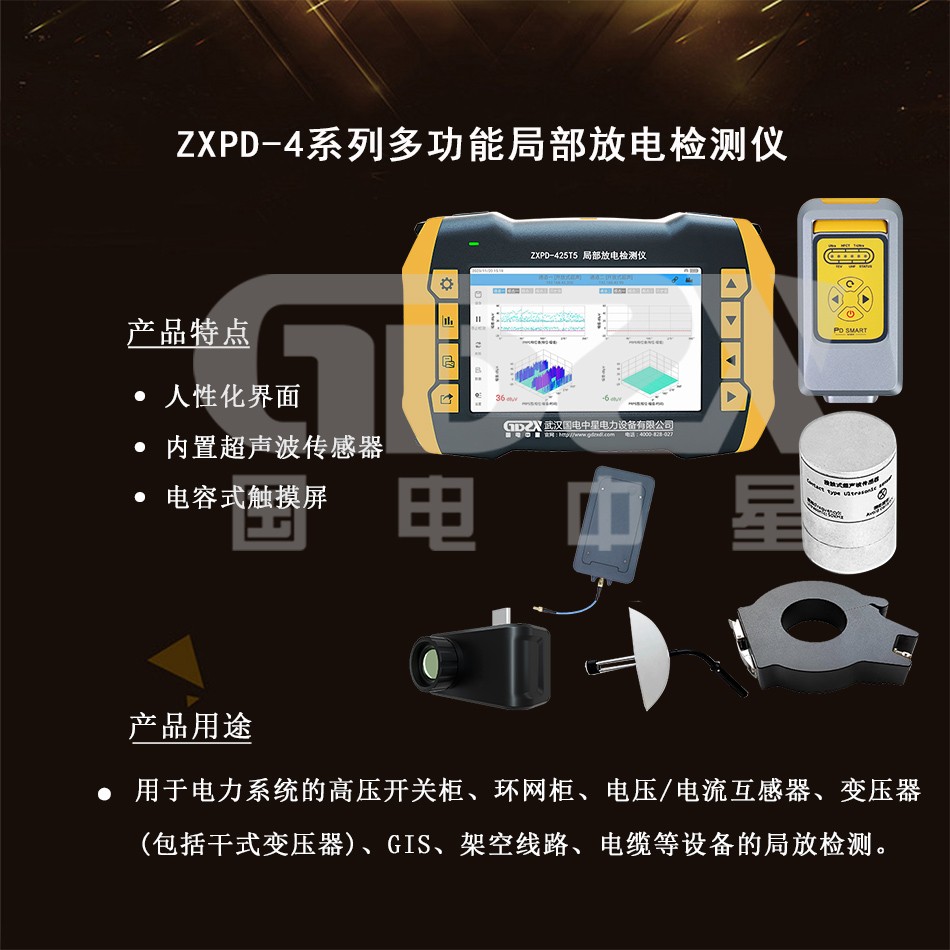

ZXPD-4系列多功能局部放电检测仪

用于电力系统的高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的局放检测

参考标准：

●人性化的人机界面

●内置超声波传感器

●采用非侵入式检测方式

注：关于产品购买、技术维护等服务，欢迎致电! 4000-828-027

产品简介

ZXPD-4系列多功能局部放电检测仪可广泛应用于电力系统的高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测。

性能特点

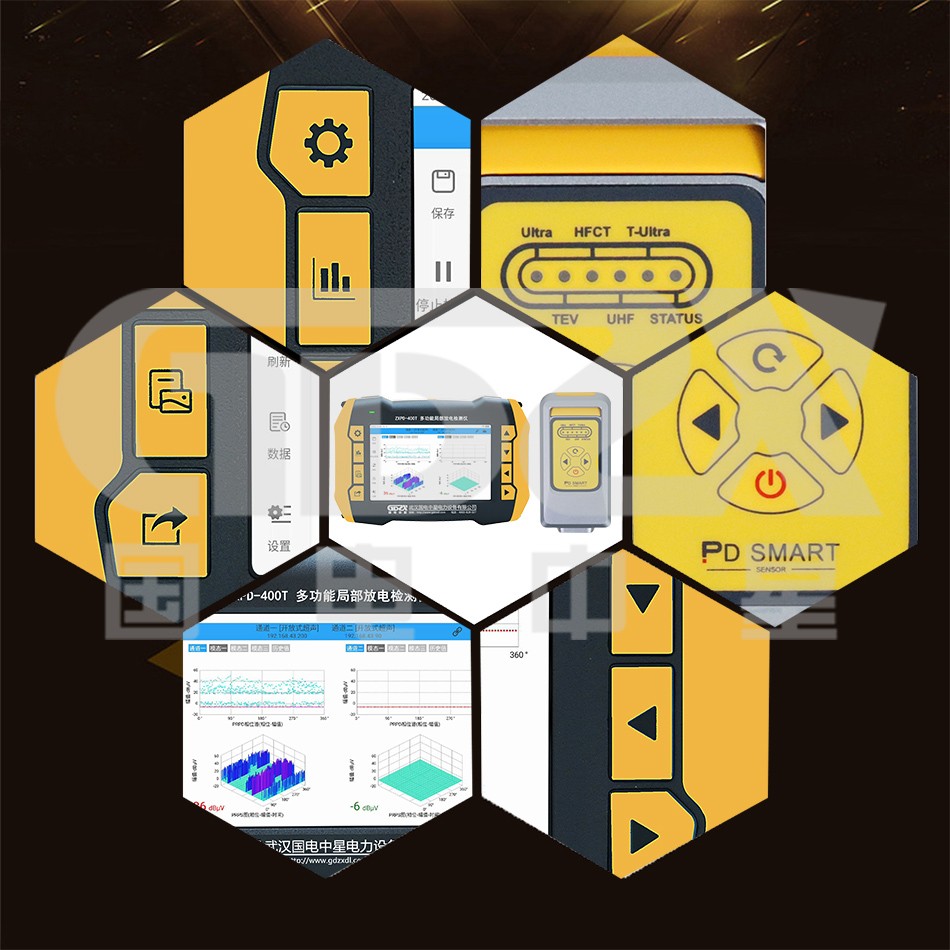

1. 人性化的人机界面方便不同设备的数据管理；

2. 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

3. 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源。

4. 测试带宽范围为30kHz~2.0GHz，适用各种频段的检测原理；

5. 增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像，红外热成像不受可见光影响，具有非接触测温，穿烟透雾等优势，非常适合电气设备的温度检测。

6. 通过屏幕显示的图像色彩和热点追踪显示功能就能初步判断发热情况和故障部位，从而高效率、高准确率地确认问题所在。

技术指标

地电波参数
测量范围	0～70dBmV
分辨率	1dB
精度	±1dB
每周期最大脉冲	1400
测量频带	3～100MHz
接触式超声波参数
测量范围	-6dBμV 至 68dBμV
分辨率	1dB
精度	±1dB
频率范围	20～200 kHz
非接触式超声波参数
测量范围	-6dBμV～70dBμV
分辨率	1dB
精度	±1dB
传感器中心频率	40 kHz
特高频参数
检测频段	300～2000MHz
测量范围	0～70 dBmV
灵敏度	2.4V/m
传感器频段	300～2000MHz
高频互感器参数
传感器传输阻抗	9.9mV/mA
检测频率	3～30MHz
灵敏度	≤50pC
红外传感器高配（可选）
分辨率	384×288
测温范围	-20℃～400℃
测温精度	±2℃
硬件
外壳	ABS
主机尺寸	24816555(长宽厚,mm)
显示	7英寸电容式触摸屏，分辨率1280*800
采样精度	12bit
同步方式	内同步、外同步
连接器	USB接口(兼充电器输入)外部传感器输入接口，wifi，网口，蓝牙
SD卡	标配16G～64G
内置电池	3.7V/5000mAh锂电池
工作时间	约6小时
充电器	100～240VAC,50/60Hz
使用温度	-35℃～50℃
湿度	30%～60%
体积、重量	1.3kg
