产品简介

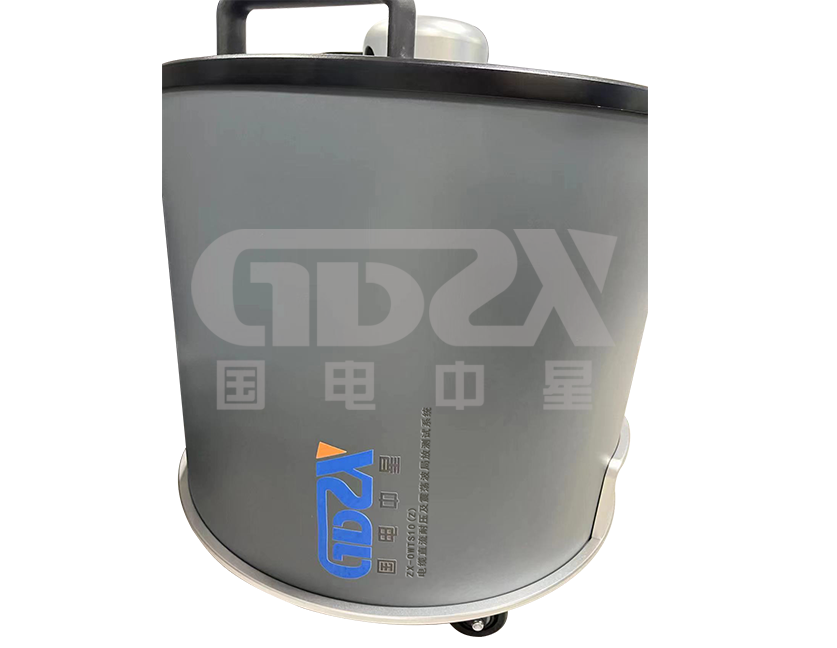

ZX-OWTS10(Z)电缆直流耐压及震荡波局放测试系统按功能可划分为前台控制及检测系统、后台数据分析处理系统。前台控制及检测系统可细化为视在放电量校正、硬件控制及数据采集两部分,后台数据分析处理系统对前台检测数据进行分析,能够给出放电特征谱图,判断放电类型,并基于行波原理计算故障源位置。
性能特点
1. 具备自动测量电缆电容量的功能。
2. 具备测量局放起始电压、局放熄灭电压和局放水平的功能。
3. 峰值电压输入、相电压倍数输入、有效值电压输入三种加压模式。
4. 各档位输出电压的加压次数可设定。
5. 能够生成局放PRPD谱图。
6. 具备分析和生成测试报告功能。
7. 控制单元具备无线和有线数据传输的功能。
8. 仪器具备紧急停机功能和安全控制回路。
技术指标
局放检测灵敏度 | 不高于10pC |
局部放电测量性能 | 不大于10% |
定位频带 | 150k~50MHz |
振荡波测量性能 | 电压波形8周期衰减不大于48.4% |
可测电缆电容量 | 0.05~4uF |
电压峰值误差 | 不大于3% |
通讯方式 | 有线方式和无线方式 |
尺寸 | φ635×575mm |
重量 | 60kg |

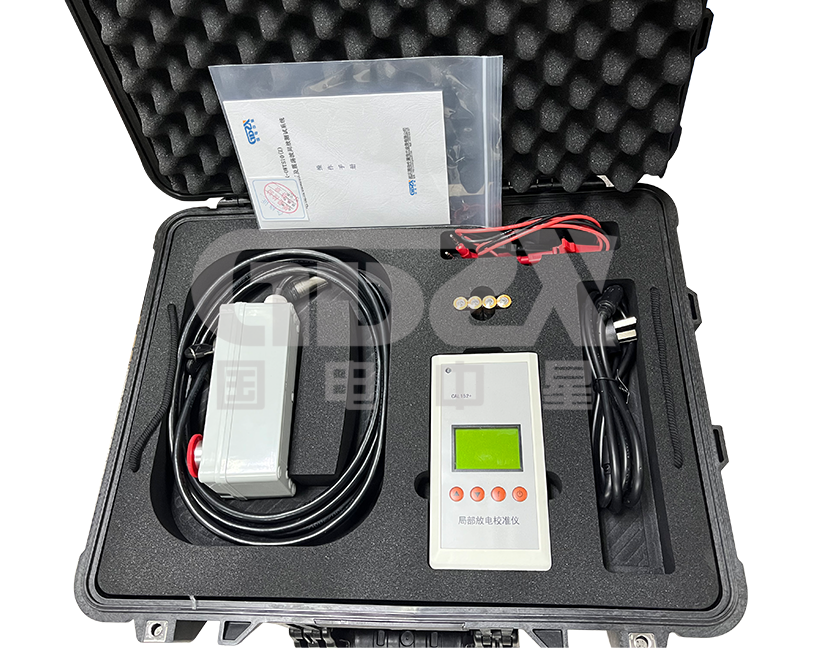

局放校准器 | 1pC~100nC,输出校准波形上升时间不大于60ns |
电源 | AC220V±10%,50Hz,6A |
