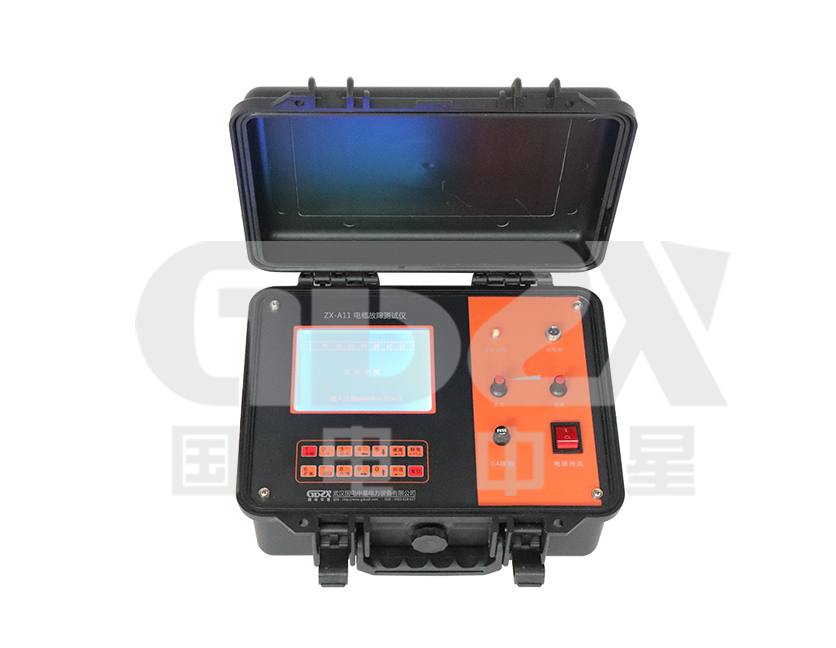

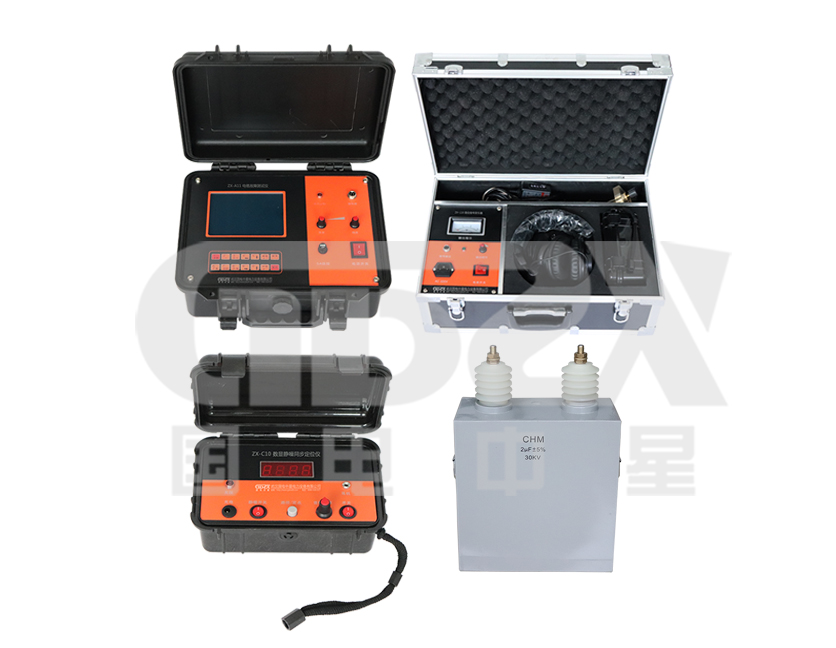

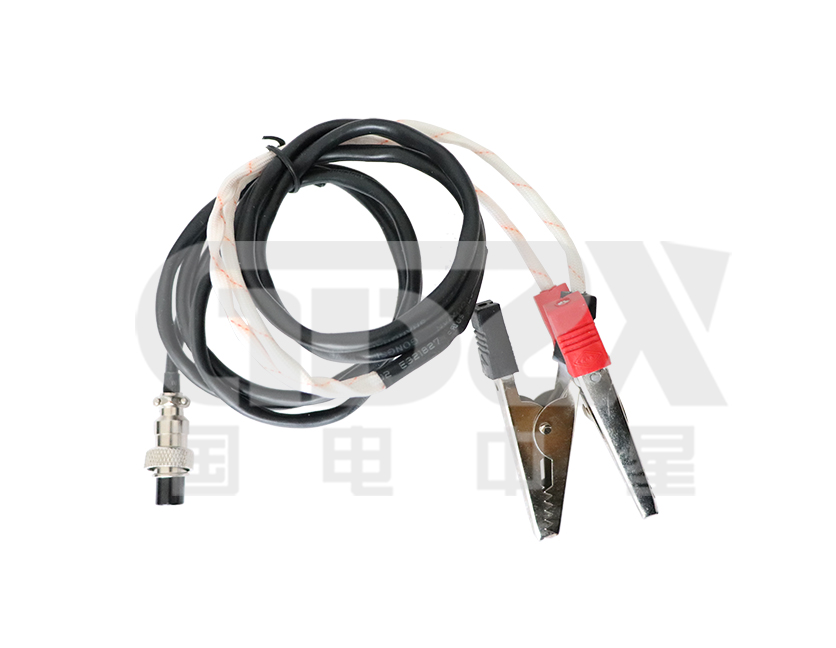

ZX-A11电缆故障测试仪是我们公司根据用户要求,从现场使用考虑,精心设计和制造的全新一代便携式电缆故障测试仪器。电缆仪减小了体积、增加了直流电源,可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。它秉承我们一贯高科技、高精度、高质量的宗旨,将电缆测试水平提高到一个新境界。它具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点,该系统测试由系统主机和故障定点仪以及电缆路径仪三部分组成。 仪器采用汉字系统,高清晰度显示,界面友好。
产品别称
电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪
1、整套设备大容量充电电池供电、主机轻巧、便于携带、方便测试。
2、采用了新型大屏幕液晶显示屏,高亮度、抗干扰性强。

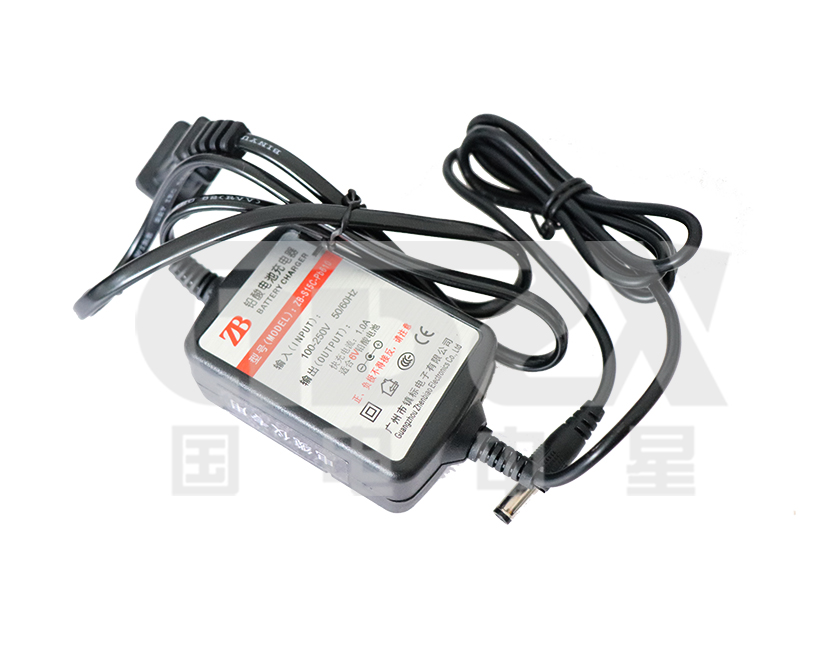

3、大容量充电电池供电,方便现场对测、野外测试和矿井电缆测试。
4、(选配)微型打印机,可打印传真波形,为用户现场准确分析、指导波形,提供便利的技术服务。

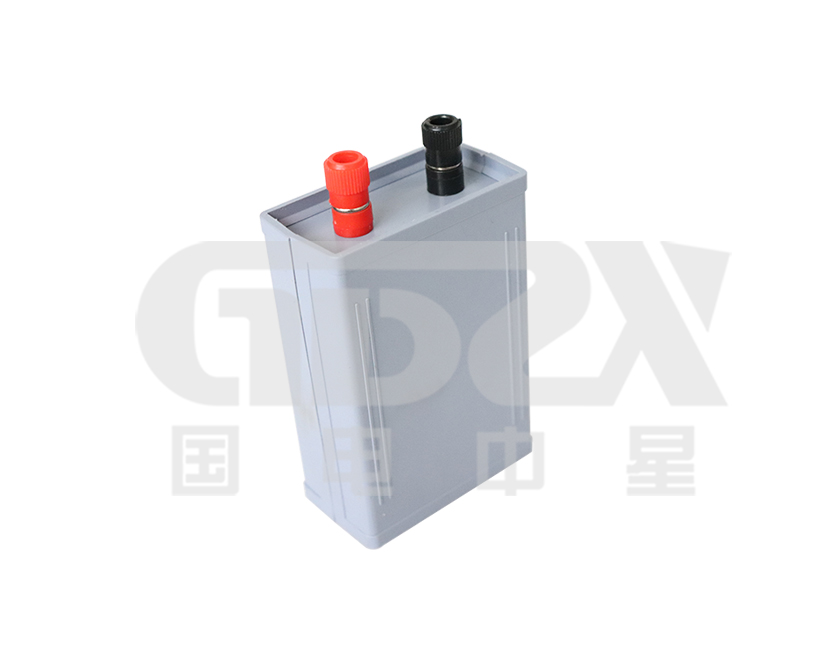

5、新研制的电流取样器是一种全新的取样方法,具有接线简单,波形直观容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。
6、关键的是精确定点仪部分,借鉴德国技术,采用先进的声磁同步接收技术,完全隔离外界燥音干扰,可快速确定出电缆路径及故障点的准确位置。是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力的保障。
7、外形尺寸:(长×宽×高)320×260×120mm 。
电缆测试仪用于从电缆一端粗测故障点的地下实际距离,同时用于测量电缆长度以及测定电波在电缆中的传播速度。
一、电缆仪技术指标
1.使用范围:使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。
2.测试距离:最长不小于30Km
3.最短测试距离(盲区):10~15m
4.测量误差:粗测误差±1%; 定点误差±0.2m
5.工作方式:低压脉冲、直流高压闪测及冲击高压闪测。
6.采样速率:100MHz。
7.机内发送脉冲宽度与幅度:0.2us, 100~120V; 2us, 150~160V。
8.显示分辨率:V/50米、V为传播速度m/us。
9.显示方式:320×240 LCD液晶带背光显示。
10.打印方式:机器主面板或者仪器机箱侧边设微型打印机记录测试日期及测试波形数据(选配件)
11.电源与功耗:AC 200V± 10%或机内直流供电,功耗不大于10W;
DC 6V(7AH)功耗不大于6W。
12.体积:300×150×200mm(长×宽×高)。

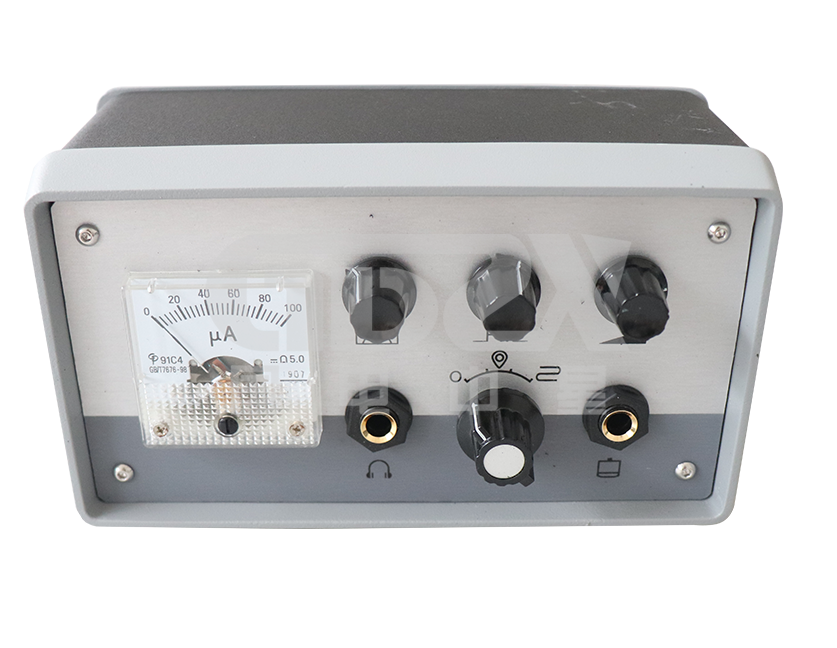

二、定点仪技术指标
1.数显距离:最大500米,最小0.1米。
2.粗测误差小于10%,定点误差为零。
3.电磁通道增益>110dB (30万倍)。
4.电磁通道接收机灵敏度<5μV
5.声音通道音频放大器增益<120dB (信噪比4:1时100万倍)。
6.静噪只接收故障点放电时的地震波。
7.声电同步显示监听:即现场定点时,数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次,并显示故障距离或满亮 (500.0米)。

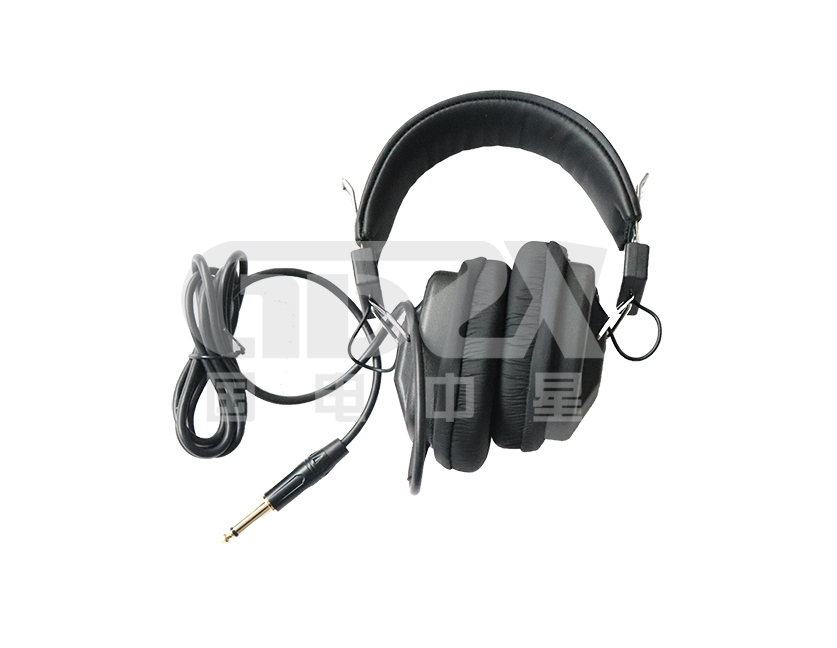

同时,由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波,以便排除环境杂波干扰。

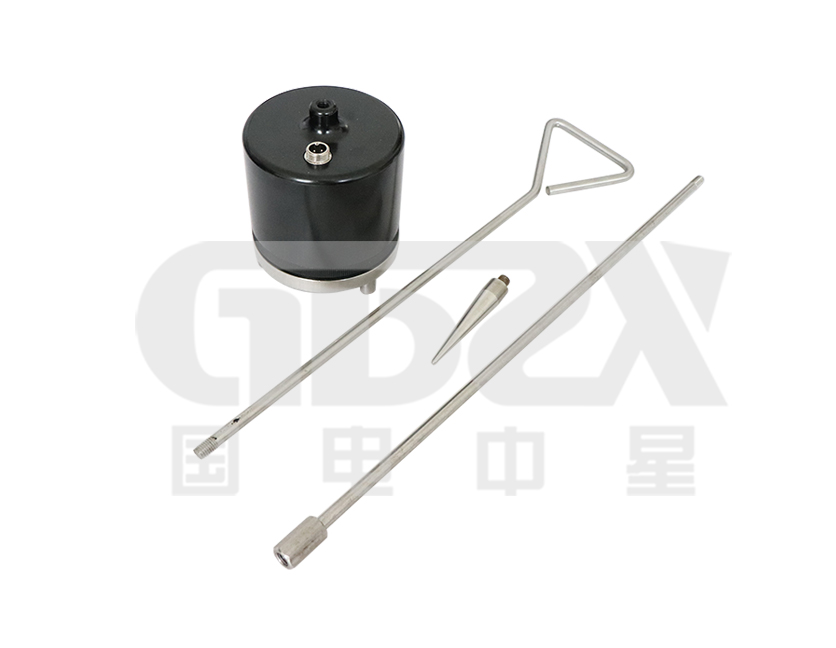

8.声波传感器探头换成15KHz电磁传感探头时,可作电缆路径和电缆埋设深度的精确探测。
9.电源:6V锂电池供电。
10.功耗: <120mA (0.7w)
11.工作环境: 湿度80% 温度 -10℃—50℃

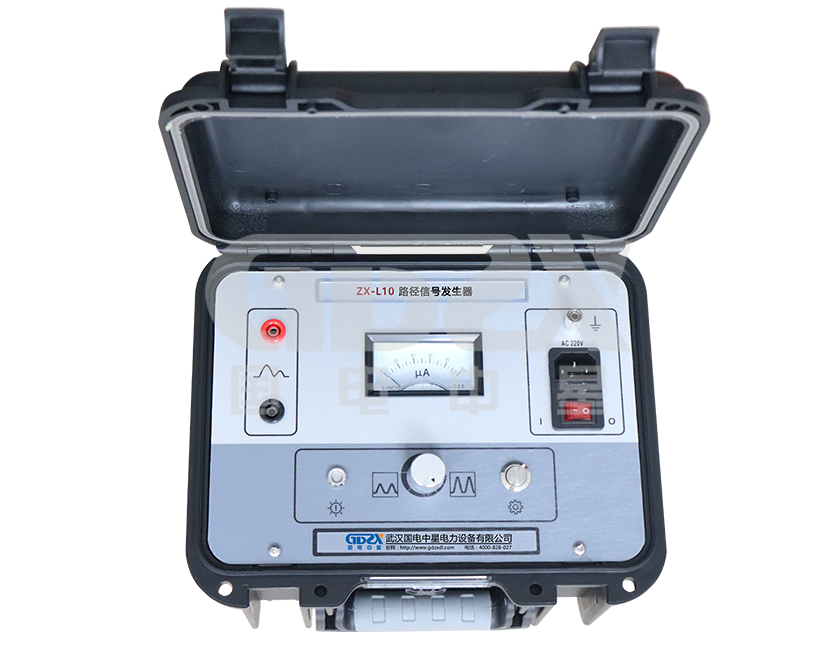

三、电缆路径仪技术指标
1、输出功率: Pomax ≥100W
2、工作频率: 15KHz
3、工作方式: 断续
4、输出阻抗: Zo=Zc (电缆特性阻率)
5、工作电源: AC 220V ±10%
6、环境条件: 温度-20 — +50摄氏度,湿度小于95%
