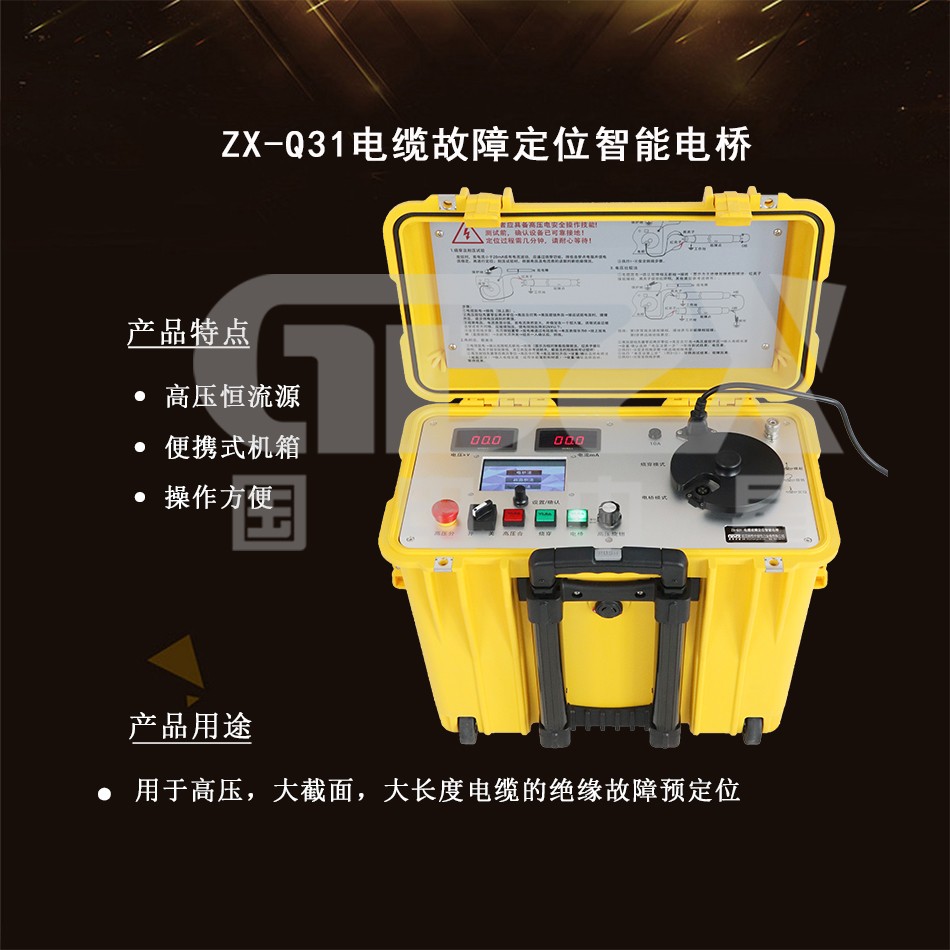

ZX-Q31电缆故障定位智能电桥集烧穿和智能电桥于一体的高压电缆系统绝缘故障定位智能电桥，可以快速将高残压电缆故障烧成低阻。智能电桥最大电流600mA，适合于高压，大截面，大长度电缆的绝缘故障预定位。大电流可大幅度提高故障距离测量精度。
性能特点
1. 设备采用开关电源构成高压恒流源，电压高，电流稳定。

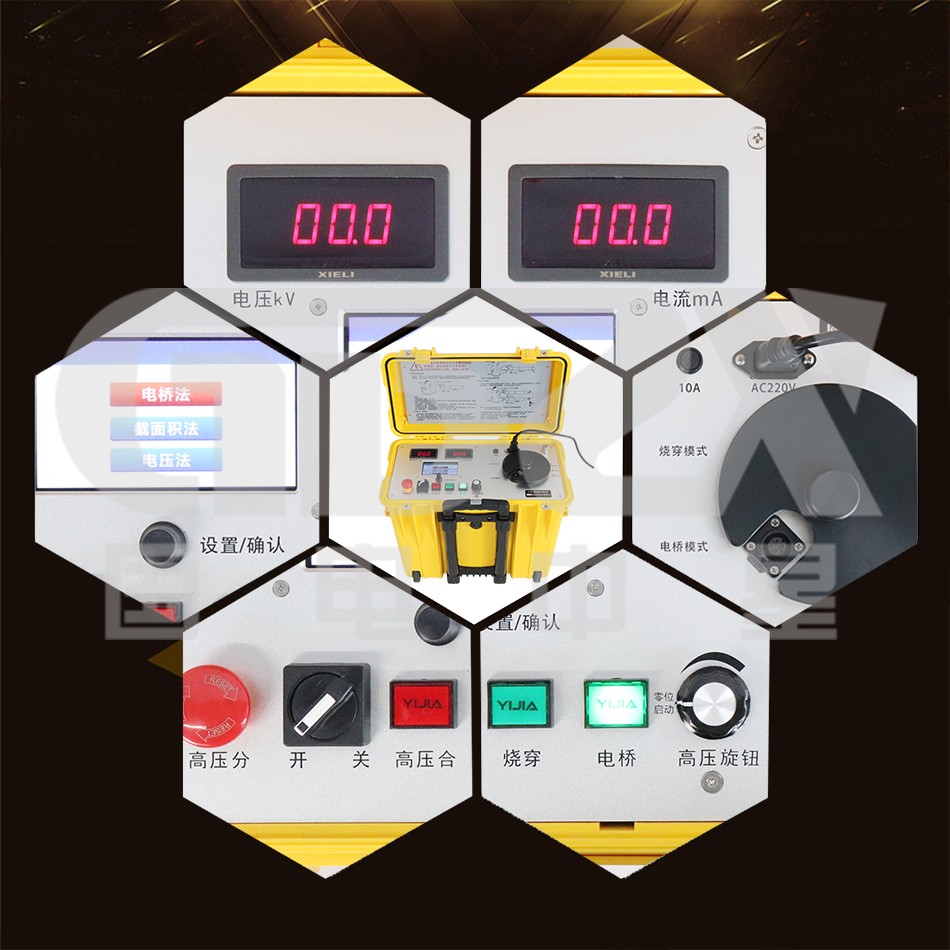

2. 电桥检测模块与大屏幕显示液晶整体置于高电位。面板上的操作钮处于地电位，通过绝缘杆操作电桥。
3. 四芯带屏蔽高压测量电缆铜网编织屏蔽层可靠接地使用安全四端电阻测量法避免了引线电阻引入的误差。
4. 高压恒流源和电桥集成在一个便携式塑料箱体。设备电压高、重量轻、操作方便。
5. 与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点。
6. 高电压、大电流特别适用于大长度大截面电缆及电缆附件故障预定位。
技术指标
烧穿功能 | 输出电压 | 0~60kV 持续可调 |
短路电流 | 600mA | |
电压测量范围
| 输出电压 | 0~4kV |
短路电流 | 600mA | |
LCD 显示屏幕 | 128×64 | |
定位精度 | ±( 0.2%·L+1)m | |
测试范围 | 1~50000m | |
操作键盘 | 一键操作 | |
电源 | 220V AC± 10%，50Hz | |
功率 | 1kVA，发电机供电(大于1kW ) | |
重量 | 35kg(裸机)+7.5kg(附件包) | |
外型尺寸(长×宽×高) | 460×300×500mm | |
工作温度 | -10℃~+55℃ | |
存储温度 | -20℃~+70℃ | |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
