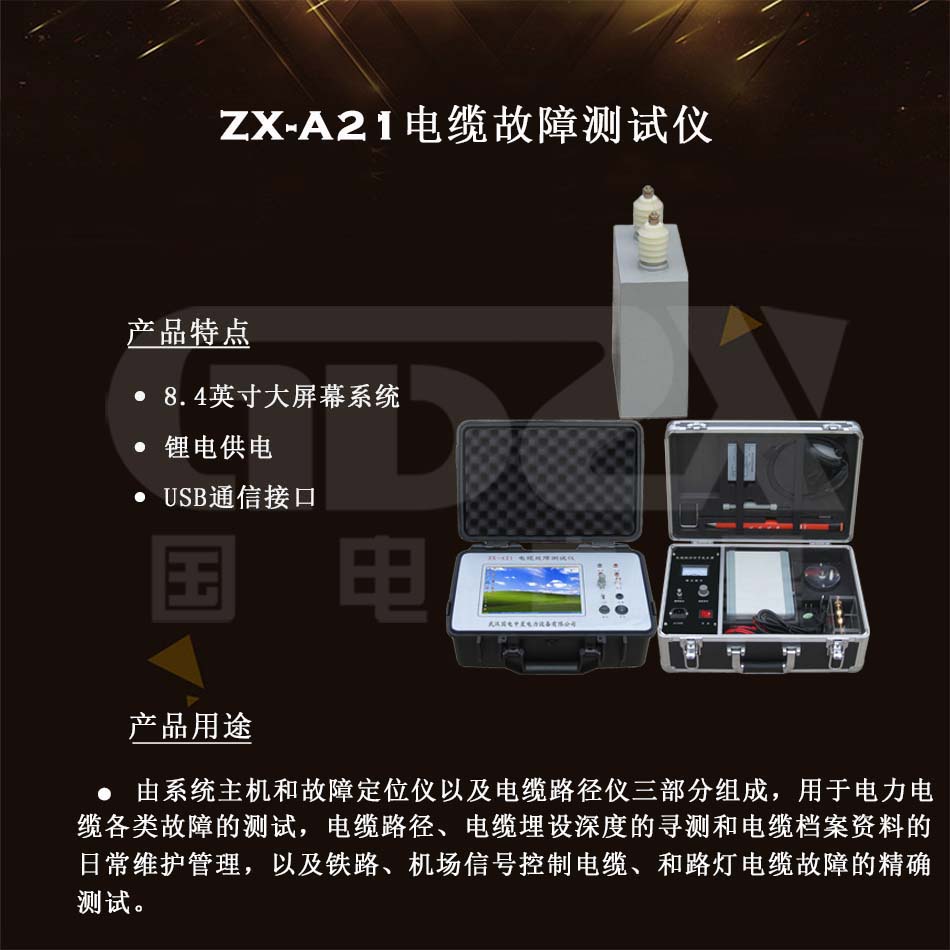

ZX-A21电缆故障测试仪

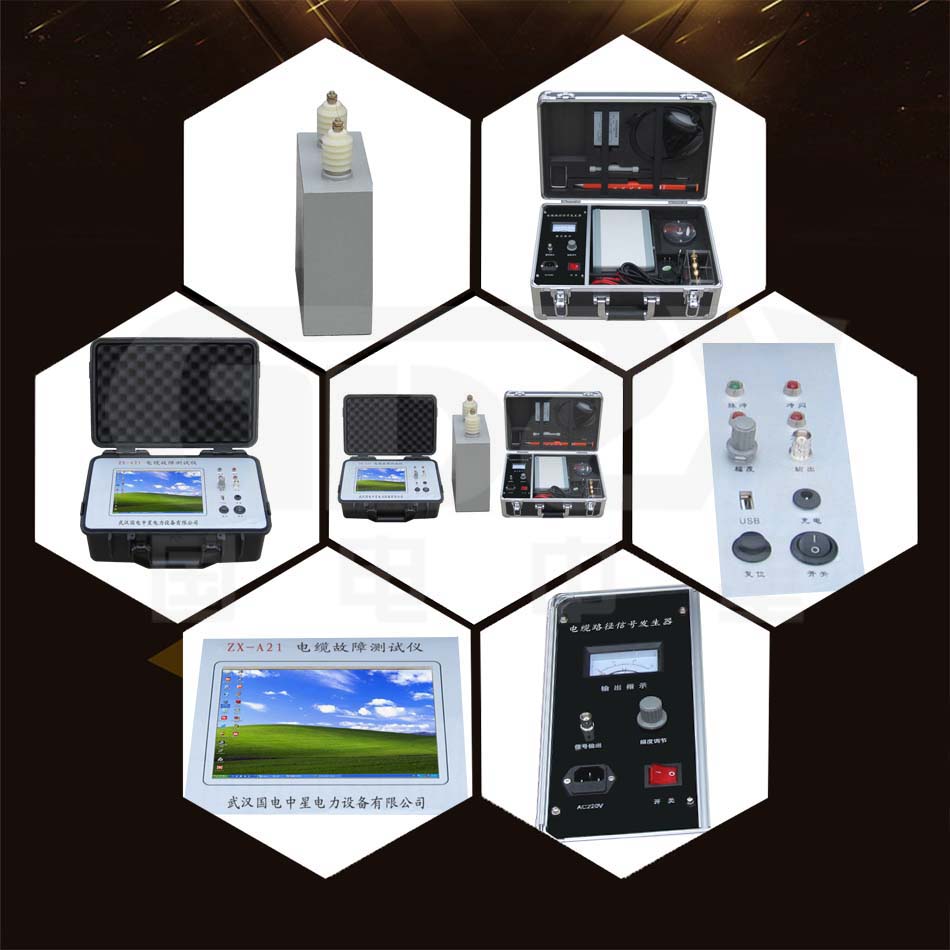

由系统主机和故障定位仪以及电缆路径仪三部分组成的电缆故障测试系统

参考标准:DL/T849.1-2004;DL/T849.2-2004;DL/T849.3-2004

● 采用8.4英寸大屏幕系统,全电脑XP操作平台集成化软件。
● 采用USB通信接口,采集信号稳定。
● 锂电供电、方便现场测试。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
产品简介

        ZX-A21电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性,用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,大大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的有效测试。

产品别称
电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪

性能特点
技术指标

1、测试指标
1〉可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2〉可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3〉可测量长度已知的任何电缆中电波传播的速度。
4〉可测试电缆走向及埋设深度。
2、技术参数
1〉显示方式:8.4英寸工业级液晶屏(XP操作平台)
2〉存储容量:8G
3〉测试方法:低压脉冲法、冲闪电流法、直闪电流法
4〉操作方式:触摸屏、笔操作
5〉测试距离:不小于40km
6〉测试距离(盲区):5-10m
7〉定点误差:±0.2m
8〉测试误差:系统误差小于±1%
9〉分 辨 率:V/fm;V为传波速度m/μs;软件游标0.15m。
10〉仪器采样频率:6.25MHz、10MHz、25MHz、50MHz、100MHz、(自适应脉宽)
11〉电源与功耗:AC 220V±10% 不大于15W DC 12V(7AH)不大于20W
12〉待机时间:可连续使用4小时左右
13〉外形尺寸:360 mm×270 mm×130 mm
14〉重    量:5kg
