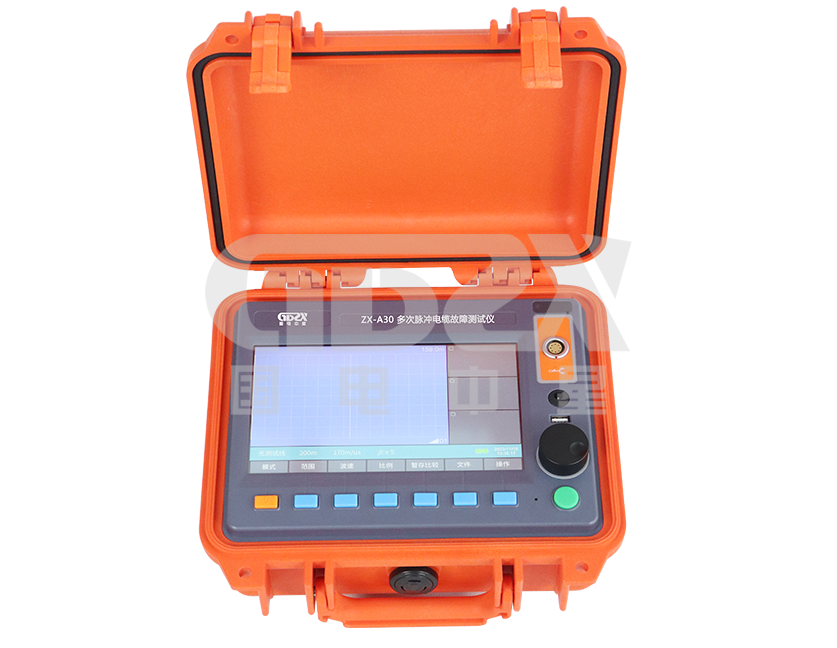

ZX-A30电缆故障测试仪用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。在低压脉冲方式下可以独立使用;在脉冲电流方式下需要和高压信号发生器配合使用;在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合;在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的,能提供多种创新特性的电缆故障查找系统。
产品别称
全智能多次脉冲电缆故障测试仪、多次脉冲电缆故障测试仪、电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪
一、多种测距方法:
1. 低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正。
2. 脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离,安全可靠。
3. 多次脉冲法:世界上最先进的测距方法,是二次脉冲法的改进。波形明确易于识别,测距精度高。
二、200MHz实时采样:
1. 国内同类仪器最高采样频率,与国际最高水平接轨。
2. 提供最高0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。
三、触摸操作和机械按键两种操作方式
1. 触摸按键,操作更加灵活,具有手势操作功能。
2. 可以对光标进行拖拽,双击操作,定位更加简单、方便。
3. 兼容机械按键操作,五向按键,操作更加人性化。
四、LED大屏幕彩色液晶显示,界面友好:
1. 波形清晰,尤其在多次脉冲测试中,多个波形以不同颜色同时显示,更易于识别。
2. 7吋大屏幕液晶,160°可视角度,亮度达到750cd/m2,达到阳光可视要求。
3. 功能菜单简单实用,功能强大。
五、画中画暂存显示功能
1. 界面显示采用画中画方式,由一个主窗口和三个暂存窗口组成,可同时查看三个暂存波形,使波形比较功能更加简单、直观、方便。
六、波形存储、计算机联机通讯:
1. 可在机内存储大量波形。
2. 使用U盘进行波形数据的导出。
3. 可以和计算机(台式机或笔记本机)连接,进行联机通讯。
4. 提供计算机后台管理软件,对U盘转储的数据或联机数据进行数据管理。
七、电源管理:
1. 仪器在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。
2. 内置锂离子电池,配有专用锂电池充电器,提供可靠的充电方式。
3. 工作时间长:使用充满电的锂离子电池,仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。
八、坚固机壳,质轻便携。
工作模式 | 低压脉冲、脉冲电流、多次脉冲 | |
信号增益调节范围 | 70dB | |
低压脉冲发射电压 | 32V | |
最高分辨率 | 0.4m | |
最大采样频率 | 200MHz实时采样 | |
最大测距范围 | 100km | |
测试盲区 | 2m | |
通讯接口 | USB,蓝牙(选配) | |
电源 | 锂离子电池组,标称电压7.4V | |
按键 | 采用丹麦进口按键,可靠性不小于1千万次 | |
电池供电时间 | 使用充满电的聚合物锂离子电池,可以连续使用7小时以上 | |

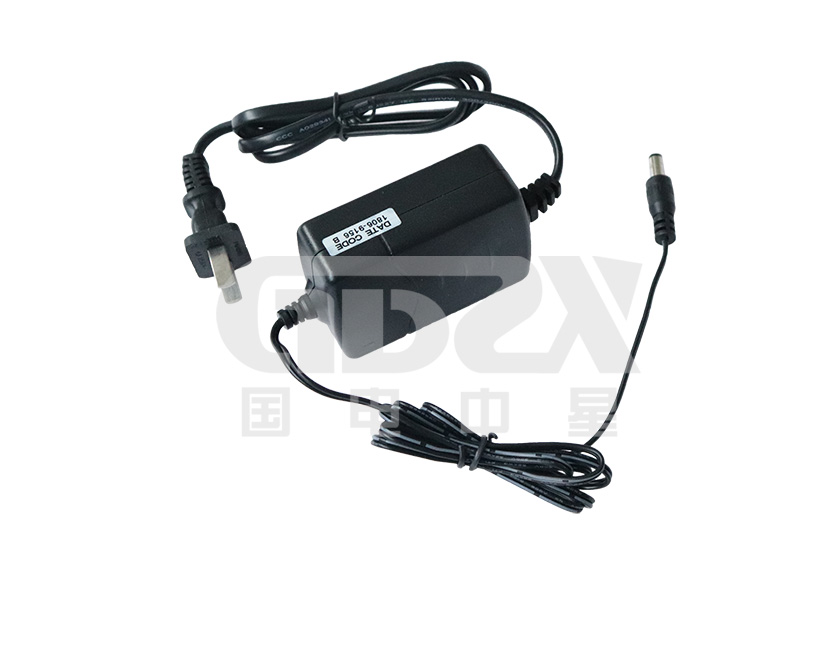

充电器 | 输入AC220V,50Hz,充电电流1A,充电时间6小时 | |
体积 | 274×218×81mm | |
重量 | 3.5kg | |
使用条件 | 温度 | -10℃~+40℃ |
湿度 | 5%~90%RH(25℃) | |
海拔 | h<4500m |
