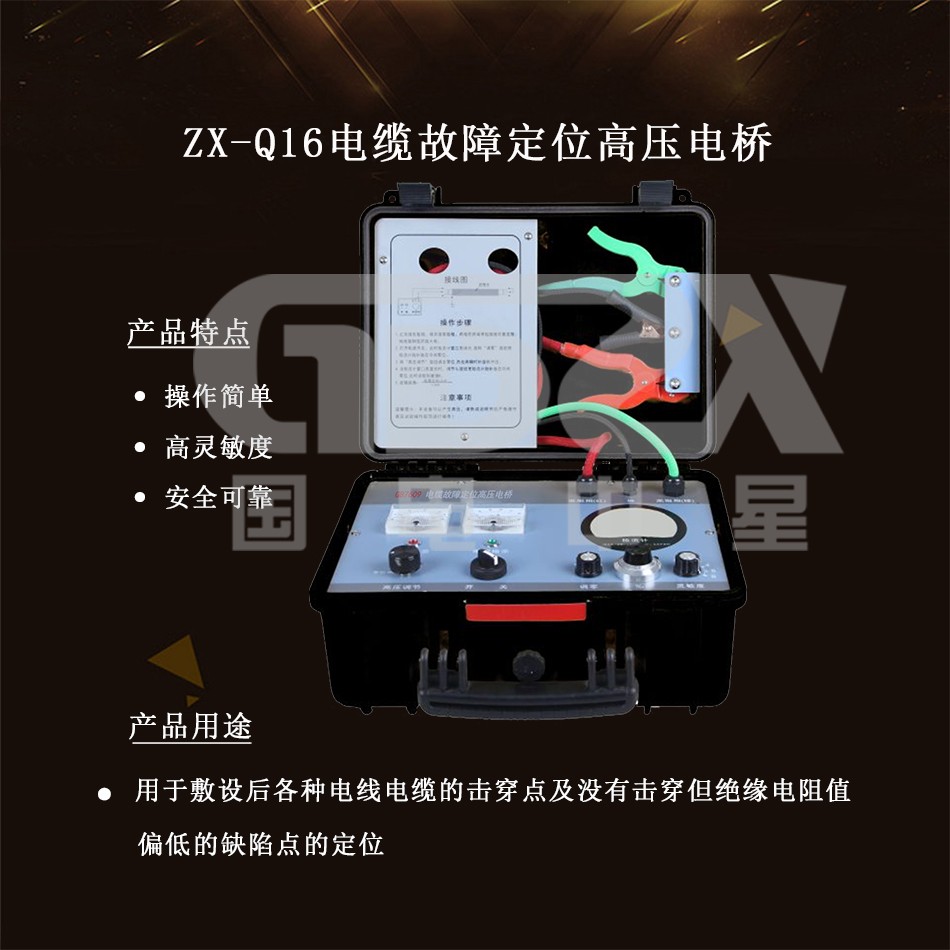

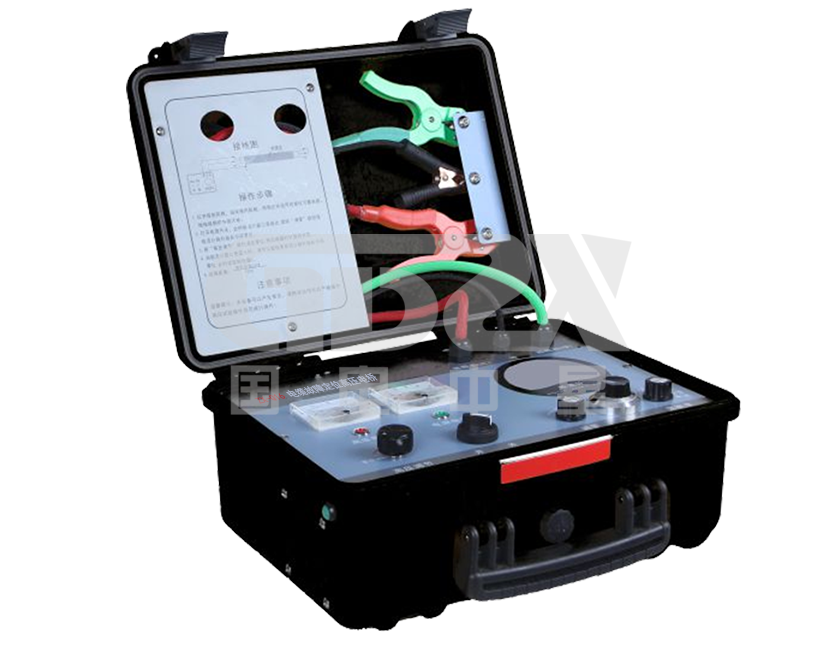

操作视频ZX-Q16电缆故障定位高压电桥基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位，也是高压电缆护套故障定位最有效的方法。当然，也可用于电缆厂内各种线缆缺陷点的定位。

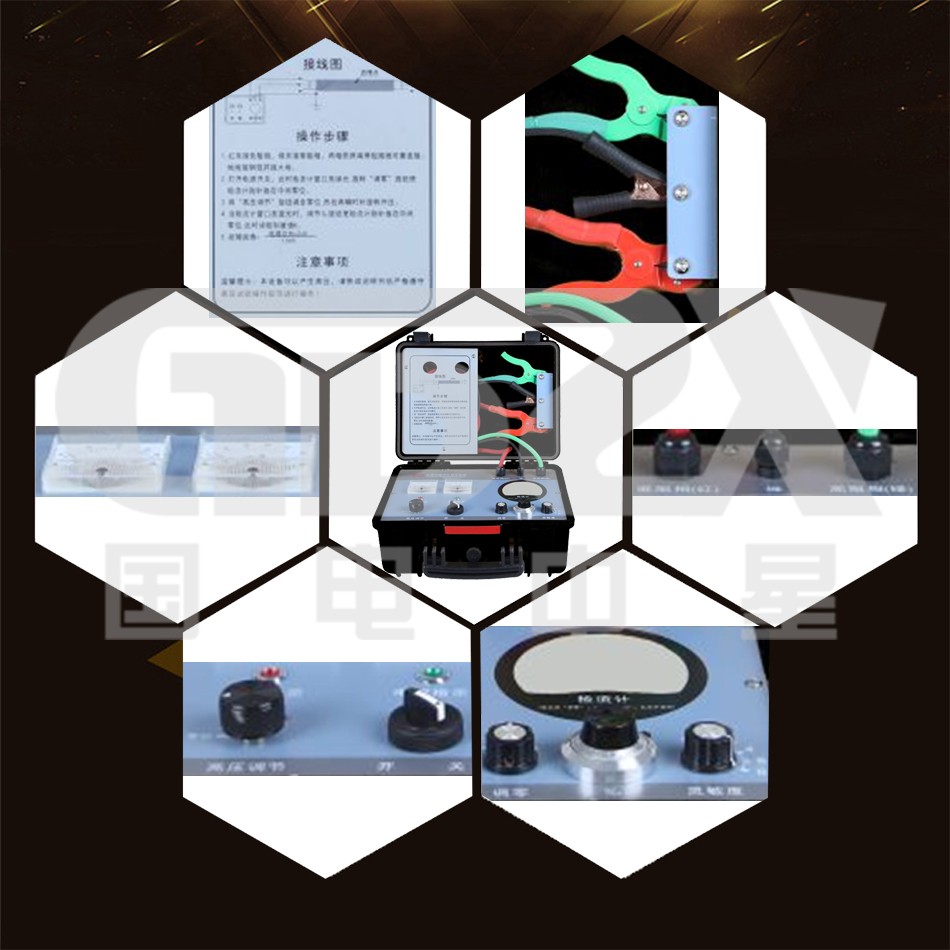

ZX-Q16电缆故障定位高压电桥采用开关电源构成高压恒流源，空载电压0-30kV可调，短路电流30mA。采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。测量电缆为特别设计的双芯高压橡皮电缆，四端电阻测量法避免了引线电阻引入的误差，电缆通过编织屏蔽层可靠接地，面板上操作钮处于地电位，通过绝缘杆操作电桥。高压恒流源和电桥集成在一个便携式机箱内。因此，该设备电压高、重量轻、操作方便、使用安全。
1. 设备采用开关电源构成高压恒流源，空载电压30kV，短路电流30mA，体积小，重量轻。
2. 采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。电缆通过编织屏蔽层可靠接地，面板上操作钮处于地电位，通过绝缘杆操作电桥。
3. 特别设计的双芯高压橡皮测量电缆，铜网编织屏蔽层可靠接地,使用安全。四端电阻测量法避免了引线电阻引入的误差。
4. 高压恒流源和电桥集成在一个便携式机箱内。设备电压高、重量轻、操作方便。
5. 与波反射法相比，电桥平衡法没有盲区，特别适用于判断短电缆及靠近端头的击穿点、波特性不好的故障点等，操作容易。
6. 设备采用进口元器件，保证高精度、高可靠性。
7. 设备与信号输出线一体化设计，无需外部接线，操作简单、方便。
8. 与其他同类设备相比，电桥无需外接电池。
9. 烧穿自动检测，无需手动“按下接入电桥”。
10. 自动桥路保护，确保不烧桥路，确保可靠性。
11. 空载电压30kV，烧穿电流30mA，可长时间烧穿，不烧高压恒流源。
直流输出：0-30kV
短路电流：30mA
定位比例精度：±（0.2%L+1）m
重量：8kg
体积：40cm×33cm×20cm
工作电源：工频220V±15％
