说明书
操作视频ZXLD300路灯电缆故障测试仪采用了国际最高水平的时域反射（TDR）技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
1) 用于路灯电缆的各类故障的快速测试及相关维护工作，包括开路、短路、低阻、死接地、高阻泄漏、高阻闪络性等故障类型，能实现路灯电缆故障的预定位、精确定点、带电或停电电缆路径查询、电缆带电或停电识别等。
2) 可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。
3) 全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
4) 工业级8吋彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
5) 全局波形和局部波形同步显示，便于整体分析和细节调整。
6) 任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。
7) 内置电源供电，在无电源环境中均可长时间使用。
8) 体积小、重量轻、使用方便，检测故障成功率和测试精度高。
9) 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。
10) 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
11) 测试信号提供多种脉冲宽度，无测试盲区。

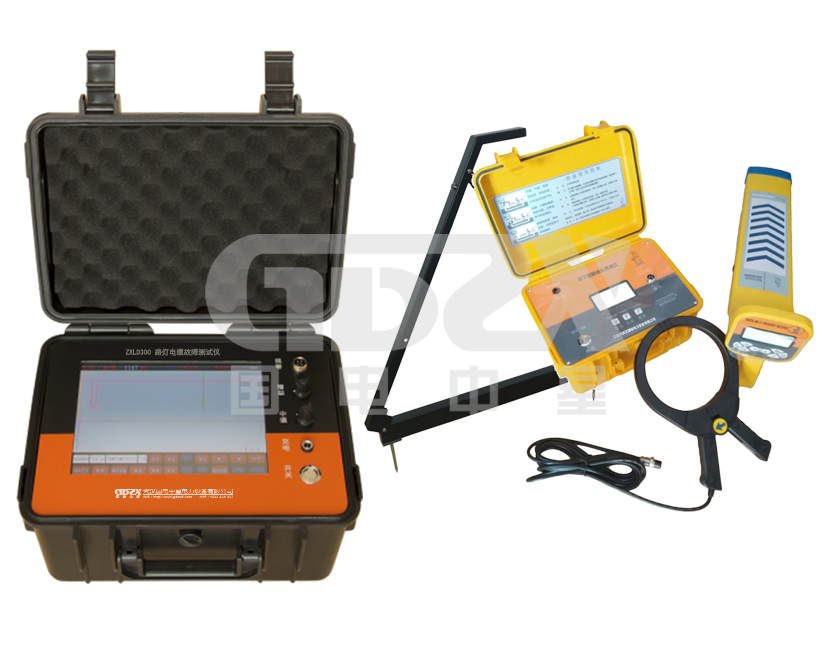

路灯电缆故障测试仪
1. 采样方法：低压脉冲法、速度测量法（扩展有冲击闪络法、多次脉冲法等）
2. 采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
3. 脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
4. 波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
5. 冲击高压：35kV及以下
6. 测试距离：＜60km，盲区≤1m
7. 分 辨 率：1m
8. 测试精度：1m
9. 显示方式：工业级8寸彩色触摸液晶屏
10. 操作方式：触摸屏操作、物理旋钮操作
11. 分析设置：滚屏、缩放、保存、调出、波移等功能
12. 工作电源：内置电池供电
13. 连续工作：≥8h（亦可使用外接电源使用），充电电源AC220V±10%
14. 储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
15. 波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
16. 波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
17. 外形尺寸：长270mm×宽220mm×高150mm
18. 重 量：3.2kg

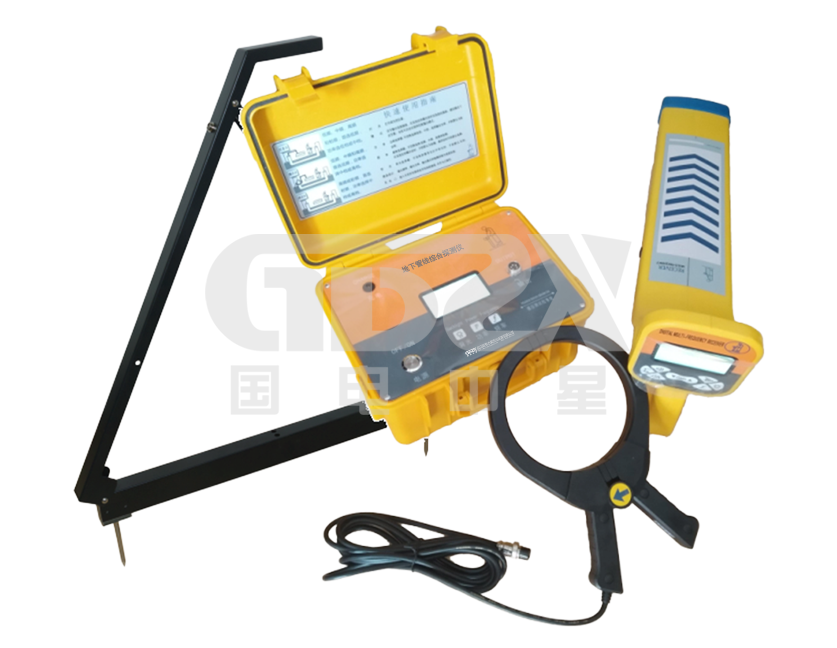

地下管线综合探测仪
【发射机】
1. 输出频率：低频、中频、高频、射频【491Hz,982Hz,8.44kHz,9.82kHz, 35kHz, 82kHz,83kHz；识别复合频率2～4kHz】
2. 输出模式：直连、感应、耦合
3. 时钟精度：≤50ns
4. 输出功率：随匹配负荷1～10 W自动调节，电阻为5－25000 Ω
5. 液晶显示：自动背光照明，图形显示输出能量、数字显示输出功率/电流/电压和回路电阻、运行模式、自检状态、负荷电阻、电压、SS智能识别信号，四向导航键，菜单选择、电压警报、SS智能识别信号、音量、外接电源/充电状态等
6. 操作方式：软按键
7. 输出功率：≥10W
8. 电池型号及寿命：18650锂电池充电组，最大功率连续输出时间＞8h
9. 过热过流：自动保护
10. 电池状态：图形显示
11. 卡钳直径：175mm
12. 充电器：AC 100～240 V，50～60Hz
13. 体积：277 mm × 227 mm × 153 mm
14. 重量：2.8 kg
【接收机】
1. 主动频率：低频、中频、高频、射频、工频【491Hz,982Hz,8.44kHz,9.82kHz,35kHz, 82kHz,83kHz；识别复合频率2～4kHz】；深度及带左/右方向指示
2. 被动式频率：50/60Hz,100Hz,120Hz,RF14～21kHz；不带深度及左/右方向显示
3. 测试范围：0～10 m
4. 时钟精度：≤50ns
5. 深度范围：0～20m、45度测深、80%测深
6. 测深精度：±2.5%+5厘米 (0～2m) （与现场环境、非同心线的形状、邻近管线的分布等情况有关）
7. 声音指示：随信号强度变化的调频音调,分4阶大小
8. 信号强度指示：液晶显示，声音提示
9. 信号强度表示: 条形图、数字量程0～999
10. 增益动态范围：100 dB，自动和手动调节
11. 罗盘方向指示：左右自动指示目标管线位置
12. 液晶显示：VGA高亮度LED, 支持强阳光下工作，背光照明,保证夜间正常工作
13. 操作方式：软按键
14. 显示内容：信号强度，深度，电流，频率，电池状态，SS智能信号识别指示，GC罗盘导向指示，DA信号畸变警示，左/右定位导向箭头，信号增益，音量
15. 带电识别：SS智能信号识别指示，GC罗盘导向指示，DA信号畸变警示
16. 通讯方式：蓝牙无线通讯
17. 电池型号及工作时间：18650锂电池充电组，连续工作＞12h
18. 电池状态：连续电量图形显示
19. 体积：650mm × 32mm × 110 mm
20. 重量：1.6 kg
