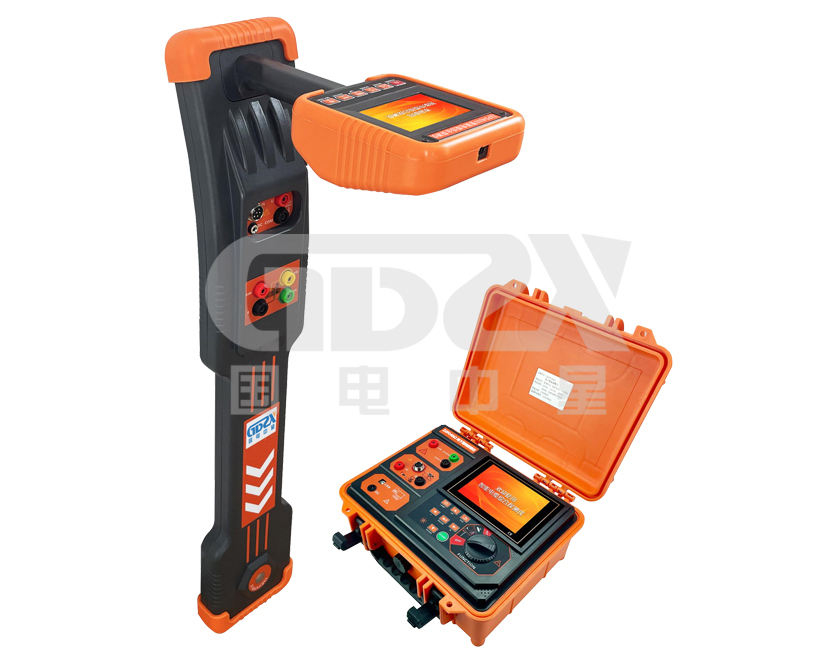

功能

管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别、接地电阻测试、外部电压测试

电源

7.4V DC 2600mAh 可充锂电池

输入方式

内置接收线圈；外连接柔性卡钳、听诊器

接收频率

主动探测频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197KHz

工频被动探测频率：50Hz 和 250Hz

射频被动探测频段：中心频率分别为 33kHz、82kHz

管线

宽峰法、窄峰法、音谷法

管线探测显示

经典定位模式，全屏信号模式，信号曲线模式

管线探测检测范围

直连法： 一般可以达到线缆长度 0-20 公里，主要由接地电阻、线缆电阻

和线缆埋地深度决定

耦合法：一般可以达到线缆长度 0-10 公里，主要由接地电阻、线缆电阻

和线缆埋地深度决定

感应法：适用于埋地深度小于 2m 的线缆

深度精度

平面位置精确定位精度：目标电缆或管线的中心轴线位置： ±2.5%

声音指示

随信号强度变化的调频音调

干扰距离

使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。

接收机和发射机的最小距离往往需要试验确定：管线探测：耦合法 5m 之外，感应法 20m 之外可确认为无干扰

电缆识别：耦合法 5m 之外可确认为无干扰

电缆识别

鉴别方式：柔性卡钳智能鉴别、听诊器鉴别；

可标定电缆数量：1～10 条；

标定值：接收信号与发射信号的电流百分比在标定值 75%-135%之间为识别成功条件之一；

方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一

电缆识别检测范围

直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定)

耦合法：可识别回路电阻为 0Ω～200Ω的信号；(一般可以达到线缆长度 0-10 公里，主要由接地电阻与线缆电阻决定)

接地电阻

测试量程：0.001Ω~2.00kΩ

测试方式：精密 4 线法测量

测试电流：6.00mA Max

电压测量

量程：AC0~600V

精度：±2%±3dgt

液晶

3.5英寸彩屏液晶

尺寸

约 290mm(长)×128mm(宽)×700mm(高)

质量

1.90Kg

充电器

DC8.4V，1A

照明灯功率

1W Max

连接接口

1X mini-B USB 接口（用于固件升级）

1X DC 充电口

1X 柔性卡钳连接插座

2X 外部电压测试线连接接口

4X 接地电阻测试线连接接口

柔性电流钳

长约 620mm，线径约 8mm

线圈内径

φ200mm（可以根据需要定制更大口径）

测试线

1X 黄色测试线 15m

1X 红色测试线 10m

1X 绿色测试线 3m

1X 黑色测试线 3m

工作温湿度

-10℃～40℃；80%Rh 以下

存放温湿度

-10℃~50℃，≤95％RH, 无结露

耐压

AC2000V/rms(外壳前后两端之前)

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级 2

发射机规格

功能

管线路径探测、电缆识别时多种频率信号发射方式；绝缘电阻测试

电源

11.1V DC 5200mAh 可充锂电池

输出方式

直连输出、感应法、卡钳耦合

输出频率

640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz

输出功率

10W Max，10 档可调，全自动实时阻抗匹配

直连输出电压

150Vpp MAX电路保护 具有过载和短路保护

绝缘测试电压

100V、250V、500V、1000V、2500V

绝缘电阻量程及精度

0.01MΩ~25.0GΩ ±3%rdg±5dgt

25.0GΩ~2.50 TΩ ±15%rdg±5dgt

液晶

5.6英寸 LCD 彩屏液晶

仪表尺寸

约320mm(长)×275mm(宽)×145mm(高)

质量

发射机 3.85Kg；发射钳 1.12kg

充电器

DC 12.6V，1A

发射钳尺寸

长宽厚 250mm×140mm×35mm

发射钳内径

φ105mm（125mm、150mm 可选）

发射钳线长

3m

连接接口

1X Type-B USB 接口（用于固件升级）

1X DC 充电口

1X 信号发射钳连接插座

2X 直连测试线接口

3X 绝缘电阻测试线接口

测 试 线

红色测试线 3m，绿色测试线 3m，黑色测试线 3m

抗压

发射机采用一体化专用工具箱式设计，箱体能承受约 200kg 的压力

耐压

AC 3700V/rms(仪器箱顶面与底面之前) 电磁特性 IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级 2)
