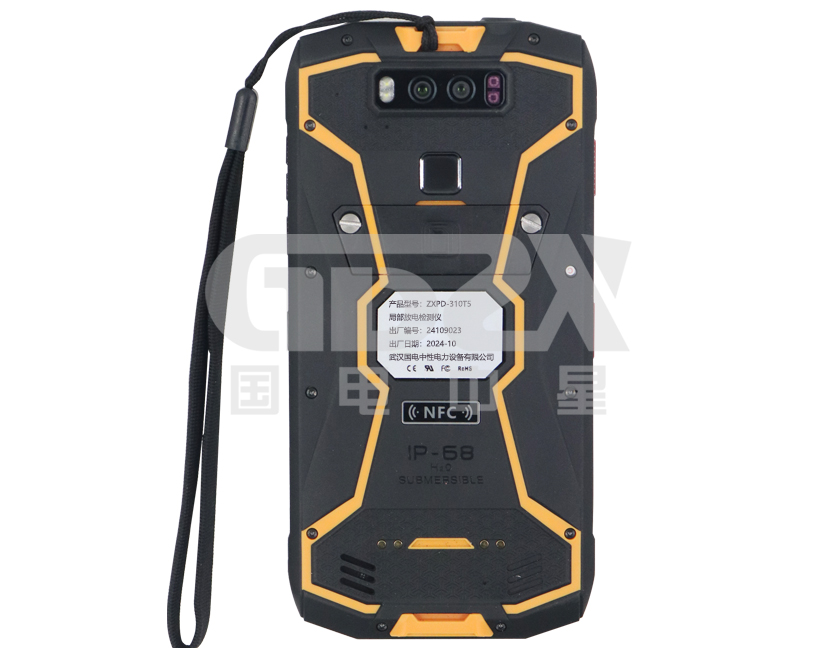

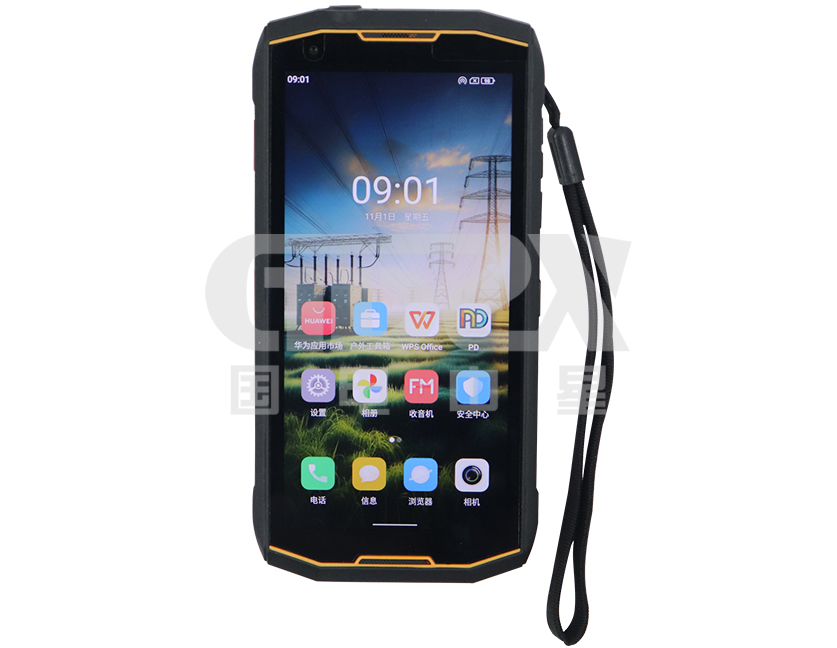

ZXPD-310T5局部放电检测仪采用高频检测技术测量局部放电，综合运用计算机技术、超声波、特高频、暂态地电波采样技术、模拟电子技术、高速信号采集技术和先进的数字信号处理技术，基于Linux操作系统平台开发，提供局部放电的二维，三维图谱，幅度相位谱波形和放电信号量化值，通过静态或动态对单个周期或多个周期的局部放电脉冲波形做详细的观测和分析，可以较好地评估电气设备局部放电情况。适用于高压电缆，电力变压器及其他电气设备绝缘性能的日常巡检，具有灵敏度高、适应性能强的特点，可以有效发现其相关绝缘缺陷，是电力设备带电运行时进行状态检测的理想工具。

1. 非接触式超声波传感器（AA）

1) 传感器中心频率：40KHz±1KHz

2) 测量范围：-7~68dBuV

3) 信号增益：60-100dB

4) 分辨率：0.1dB

5) 线性度误差：<±20%

6) 传感器形式：内置、可弯曲形式/聚波器形式（选配）

2. 接触式超声波传感器（AE/US）

1) 检测频带：20KHz~300KHz

2) 输出阻抗：50Ω

3) 分辨率：0.1dB

4) 测量范围：0.1mV～1V

5) 线性度误差：<±20%

6) 连接方式：外置信号线连接；

3. 暂态地电压传感器(TEV)

1) 检测频带：3MHz~100MHz

2) 测量范围：0~70dBmV

3) 动态范围：≥60dB

4) 分辨率：0.1dB

5) 线性度误差：<±20%

6) 稳定性：≤±5%

7) 连接方式：内置/外置信号线连接；

4. 特高频传感器(UHF)

1) 检测频带：300MHz~1500MHz

2) 测量范围：-70dBm~-10dBm

3) 传感器平均有效高度：≥10mm

4) 分辨率：0.1dBm

5) 连接方式：2.4G无线连接；

5. 高频传感器(HF)

1) 检测频带：0.3MHz～30MHz

2) 测量范围：-20~80dB

3) 增益：-30~40dB

4) 分辨率：0.1dB

5) 传输阻抗：≥10mV/mA

6) 输出阻抗：50Ω

7) 连接方式：2.4G无线连接；

6. 整机参数

1) 使用环境：使用温度：-20℃～50℃ ；湿度：10%～90%；存储温度：-40℃～70℃；

2) 显示屏：6.5寸TFT真彩触摸液晶屏，分辨率800*480；

3) 存   储： TF卡；

4) 主机体积：195X120X38mm;

5) 主机重量：0.7 kg；

6) 电源：DC-5V/2A Type-C充电

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
