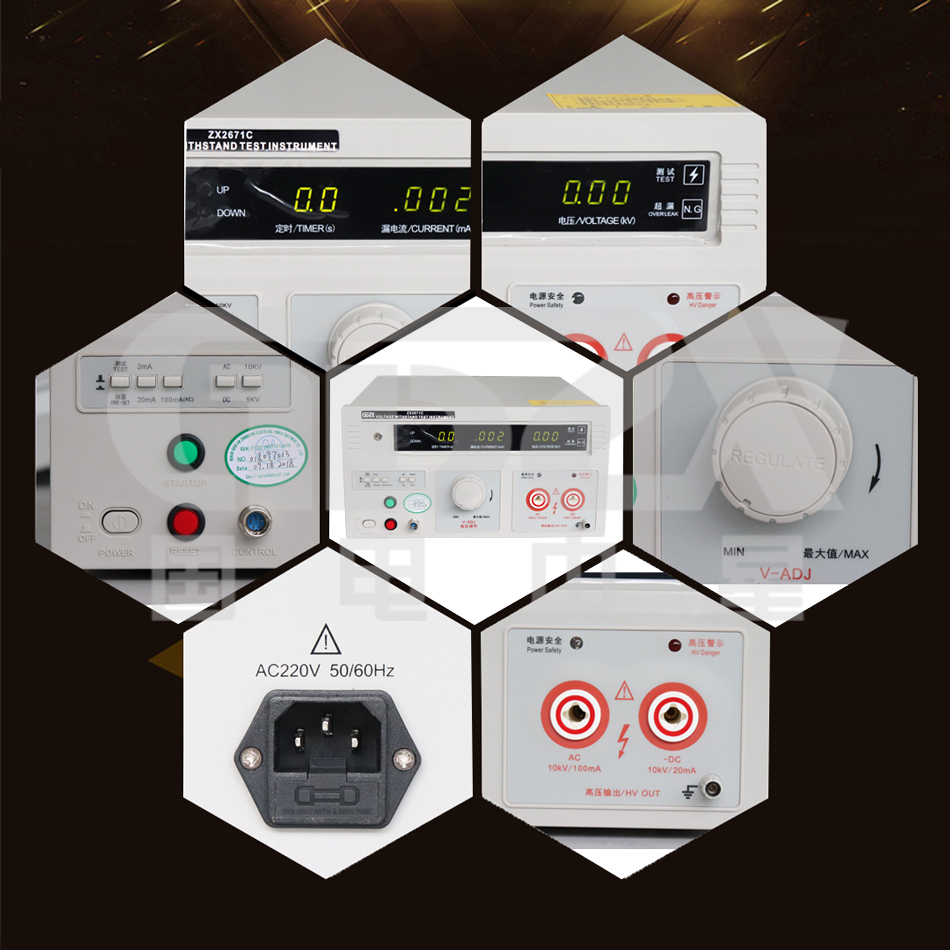

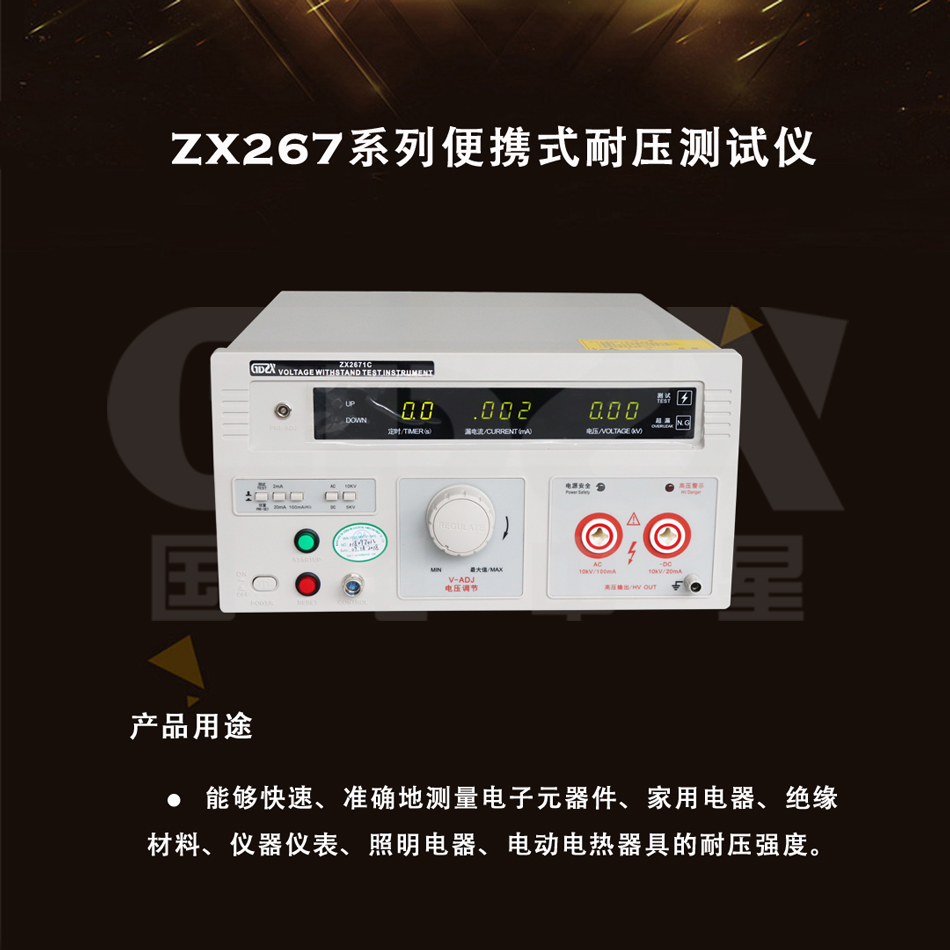

操作视频ZX267系列便携式耐压测试仪具有优良的性价比；输出电压通过调压器调节输出，具有高可靠性、高耐用性的特点。采用高亮度的LED数码管显示测试时间、电压、电流、能实时显示击穿电流值和电压值；报警电流值可连续任意预置；测试时间采用三位数码管显示，时间分辨率为0.1s，时间预置范围为0.0s～999s。配备PLC所需的信号输入、输出接口，可方便地与PLC组成综合测试系统。能够快速、准确地测量电子元器件、家用电器、绝缘材料、仪器仪表、照明电器、电动电热器具的耐压强度。
产品别称
耐压测试仪、交流耐压测试仪、便携式耐压测试仪、交直流耐压测试仪
1.显示方式为数显。
2.能显示在测试时被测物品上漏电流数值。
3.具有时间预置和显示，测试时间倒计时。
4.可任意设置报警电流值。
5.输出波形为50Hz正弦波。
1. 机型功能对照表

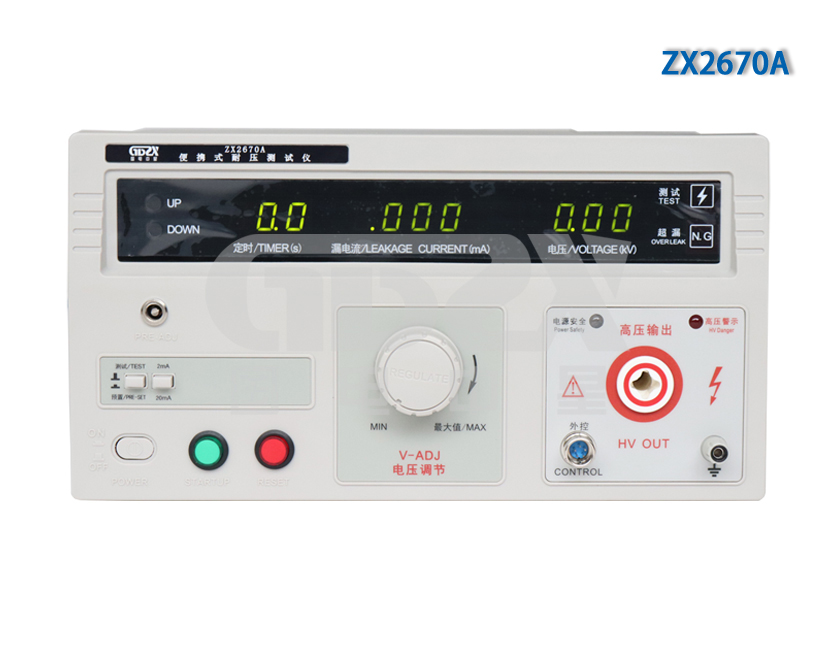

| ZX2670A | 输出电压为5kV，测试电流为20mA的交流耐压仪 |
| ZX2671A | 输出电压为10kV，测试电流为交流20mA，直流为10mA的交直流耐压测试仪 |
| ZX2671B | 输出电压为10kV，测试电流为交流50mA，直流为20mA的交直流耐压测试仪 |

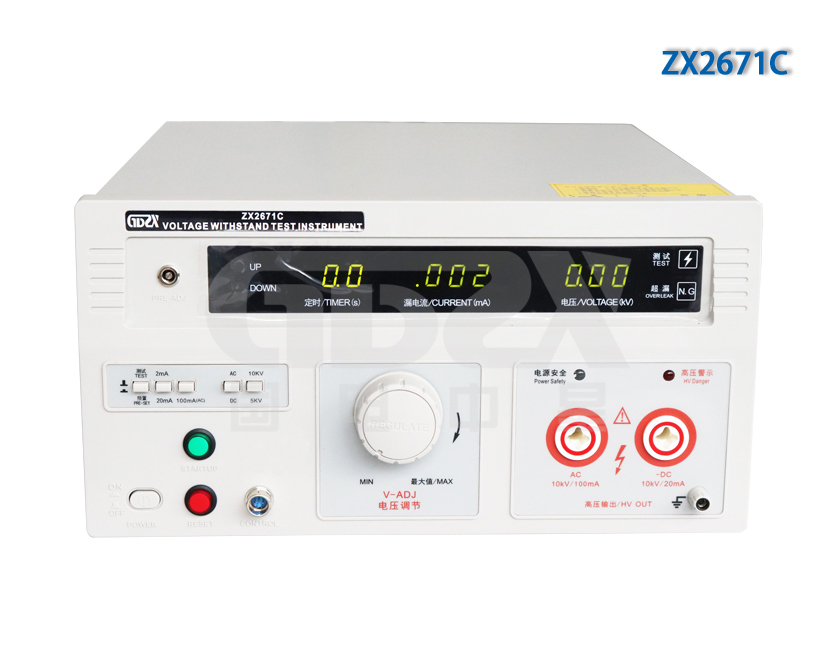

| ZX2671C | 输出电压为10kV，测试电流为交流100mA，直流为20mA的交直流耐压测试仪 |

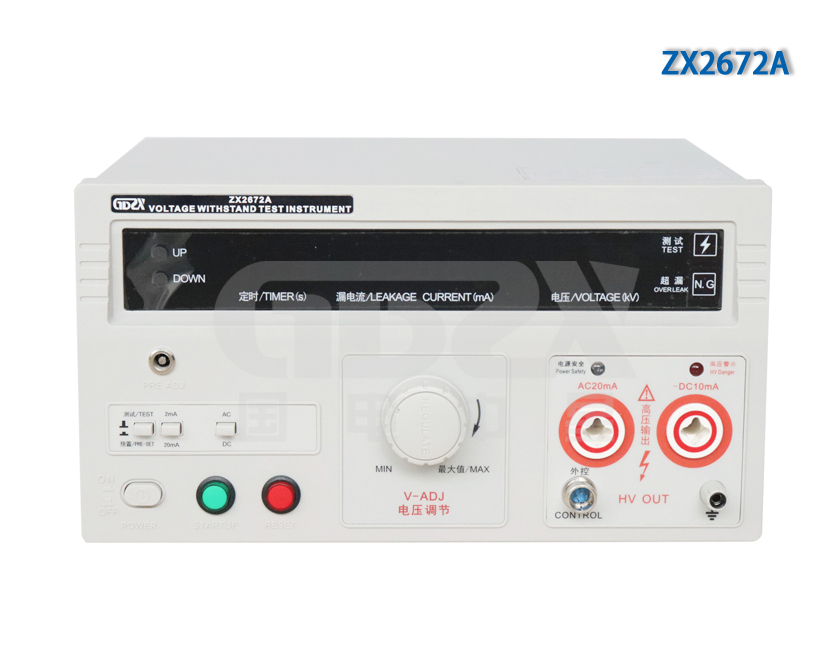

| ZX2672A | 输出电压为5kV，测试电流为交流20mA，直流为10mA的交直流耐压测试仪 |
| ZX2672B | 输出电压为5kV，测试电流为100mA的交流耐压试仪 |

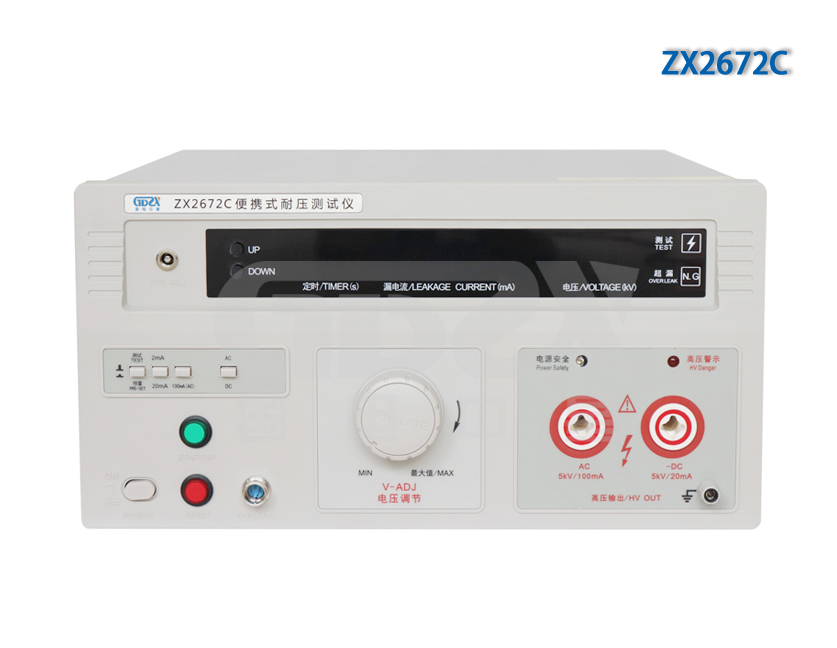

| ZX2672C | 输出电压为5kV，测试电流为交流100mA，直流为20mA的交直流耐压测试仪 |

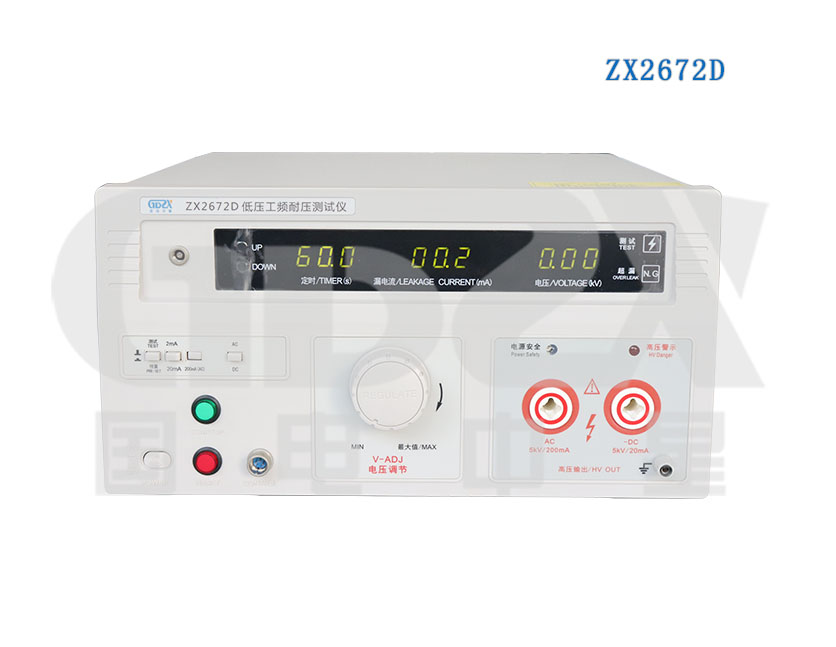

| ZX2672D | 输出电压为5kV，测试电流为交流200mA，直流为20mA的交直流耐压测试仪 |
| ZX2674A | 输出电压为20kV，测试电流为交流20mA，直流为10mA的交直流耐压测试仪 |
| ZX2674B | 输出电压为30kV，测试电流为交流20mA的交直流耐压测试仪 |
| ZX2674C | 输出电压为50kV，测试电流为交流40mA，直流为10mA的交直流耐压测试仪 |
2. 机型参数对照表
1) ZX2670A、ZX2672A、ZX2672B、ZX2672C、ZX2672D技术参数
| 型号 | ZX2670A | ZX2672A | ZX2672B | ZX2672C | ZX2672D | ||||
| ACW | 输出电压范围 | (0.00~5.00)kV | |||||||
| 输出功率 | 100VA | 500VA | 1000VA | ||||||
| (5.000kV/20mA) | (5.0kV/100mA) | (5.0kV/200mA) | |||||||
| 额定电流 | 20mA | 100mA | 200mA | ||||||
| 电流档位 | 2mA、20mA | 2mA、20mA、100mA | 2mA、20mA、200mA | ||||||
| 输出波形 | 正弦波 | ||||||||
| 输出波形失真度 | ≤5%(空载或纯电阻负载) | ||||||||
| 测试时间 | 0.0s~999s 0.0=连续测试 | ||||||||
| DCW | 输出电压范围 | ———— | (0.00~5.00)kV | ———— | (0.00~5.00)kV | ||||
| 输出功率 | ———— | 50VA(5.00kV/10mA) | ———— | 100VA(5.00kV/20mA) | |||||
| 额定电流 | ———— | 10mA | ———— | 20mA | |||||
| 电流档位 | ———— | 2mA、10mA | ———— | 2mA、20mA | |||||
| 纹波系数 | ———— | ≤5% | ———— | ≤5% | |||||
| 测试时间 | ———— | 0.0s~999s 0.0=连续测试 | ———— | 0.0s~999s 0.0=连续测试 | |||||
| 电 压 表 | 范围 | (0.00~5.00kV) | |||||||
| 精度 | ±(5 % + 3个字) | ||||||||
| 分辨率 | 10V | ||||||||
| 显示数值 | 均方根值 | ||||||||
| 电 流 表 | 测量范围 | AC | 量程一：0.100mA~2mA 量程二：2mA~20mA | 量程一：0.100mA~2mA 量程二：2mA~20mA 量程三：20mA~100mA | 量程一：0.100mA~2mA 量程二：2mA~20mA 量程三：20mA~200mA | ||||
| DC | ———— | 量程一：0.100mA~2mA 量程二：2mA~10mA | ———— | 量程一：0.100mA~2mA 量程二：2mA~20mA | |||||
| 分辨率 | 2mA档：1uA ，20mA 档：10uA，100mA(200mA) 档：0.1mA | ||||||||
| 测量精度 | ±(5%+3个字)量程范围内 | ||||||||
| 计 时 器 | 范围 | 0.0s~999s | |||||||
| 分辨率 | 0.1s | ||||||||
| 精度 | ±(1% + 50ms) | ||||||||
| PLC接口 | 选配 | ||||||||
| 远控接口 | 有 | ||||||||
| 外型尺寸 | 315*285*175mm | 440*380*190mm | |||||||
| 重量 | 8.76Kg | 9.10Kg | 13.72Kg | 18.2Kg | 24.6Kg | ||||
2) ZX2671A、ZX2671B、ZX2671C技术参数
| 型号 | ZX2671A | ZX2671B | ZX2671C | ||
| ACW | 输出电压范围 | (0.00 ～10.00）kV | |||
| 输出功率 | 200VA(10.0kV/20mA) | 500VA(10.0kV/50mA) | 1000VA(10.0kV/100mA) | ||
| 额定电流 | 20mA | 50mA | 100mA | ||
| 电流档位 | 2mA,20mA | 2mA,20mA,50mA | 2mA,20mA,100mA | ||
| 输出波形 | 正弦波 | ||||
| 输出波形失真度 | ≤5%（空载或纯电阻负载） | ||||
| 测试时间 | 0.0s～999s 0.0=连续测试 | ||||
| DCW | 输出电压范围 | (0.00～10.0）kV | |||
| 输出功率 | 100VA(10.0KV/10mA) | 200VA(10.0KV/20mA) | |||
| 额定电流 | 10mA | 20mA | |||
| 电流档位 | 2mA,10mA | 2mA,20mA | |||
| 纹波系数 | ≤5 % | ||||
| 测试时间 | 0.0s～999s 0.0=连续测试 | ||||
| 电 压 表 | 范围 | （0.00～10.0KV） | |||
| 精度 | ±（5%+3个字） | ||||
| 分辨率 | 10V | ||||
| 显示数值 | 均方根值 | ||||
| 电 流 表 | 测量 | AC | 量程一:0.100mA ～2mA | 量程一:0.100mA～2mA | 量程一:0.100mA～2mA |
| 量程二:2mA～20mA | 量程二:2mA～20mA | 量程二:2mA～20mA | |||
| 量程三:20mA～50mA | 量程三:20mA～100mA | ||||
| DC | 量程一:0.100mA～2mA | 量程一: 0.100mA～2mA | |||
| 量程二:2mA～10mA | 量程二: 2mA～20mA | ||||
| 分辨率 | 2mA档：1uA，20mA 档：10uA,50mA(100mA) 档:0.1mA | ||||
| 测量精度 | ±（5%+3个字）量程范围内 | ||||
| 计 时 器 | 范围 | 0.0s～999s | |||
| 分辨率 | 0.1s | ||||
| 精度 | ±（1% + 50ms） | ||||
| PLC接口 | 选配 | ||||
| 远控接口 | 有 | ||||
| 外型尺寸 | 380*305*195mm | 443*390*220mm | 440*380*180mm | ||
| 重量 | 14.76Kg | 25Kg | 18.2Kg | ||
3)ZX2674A 技术参数
| 型号 | ZX2674A | ZX2674B | ZX2674C | ||
| ACW | 输出电压范围 | (0.00~20.0)kV | (0.00~30.0)kV | (0.00~50.0)kV | |
| 输出功率 | 400VA(20.00kV/20mA) | 600VA(30.00kV/20mA) | 2000VA(50.00kV/40mA) | ||
| 额定电流 | 20mA | 20mA | 40mA | ||
| 电流档位 | 2mA、20mA | 2mA、20mA | 2mA、20mA、40mA | ||
| 输出波形 | 正弦波 | 正弦波 | 正弦波 | ||
| 输出波形失真度 | ≤5%(空载或纯电阻负载) | ≤5%(空载或纯电阻负载) | ≤5%(空载或纯电阻负载) | ||
| 测试时间 | 0.0s~999s 0.0=连续测试 | 0.0s~999s | 0.0s~999s | ||
| DCW | 输出电压范围 | (0.00~20.0)kV | (0.00~30.0)kV | (0.00~50.0)kV | |
| 输出功率 | 200VA(20.0kV/10mA) | 600VA(30.0kV/20mA) | 500VA(50.0kV/10mA) | ||
| 额定电流 | 10mA | 20mA | 10mA | ||
| 电流档位 | 2mA、10mA | 2mA、20mA | 2mA、10mA | ||
| 纹波系数 | ≤5% | ≤5% | ≤5% | ||
| 测试时间 | 0.0s~999s 0.0=连续测试 | 0.0s~999s | 0.0s~99s | ||
| 电 压 表 | 范围 | (0.00~20.0kV) | (0.00~30.0kV) | (0.00~50.0kV) | |
| 精度 | ±(5%+3个字) | ±(5%+3个字) | ±(5%+3个字) | ||
| 分辨率 | 10V | 100V | 100V | ||
| 显示数值 | 均方根值 | 均方根值 | 均方根值 | ||
| 电 流 表 | 测量 范围 | AC | 量程一： 0.100mA~2mA | 量程一： 0.100mA~2mA | 量程一： 0.100mA~2mA |
| DC | 量程一： 0.100mA~2mA | 量程一： 0.100mA~2mA | 量程一： 0.100mA~2mA | ||
| 分辨率 | 2mA档：1uA | 2mA档：1uA | 2mA档：1uA | ||
| 测量精度 | ±(5%+3个字)量程范围内 | ±(5%+3个字)量程范围内 | ±(5%+3个字)量程范围内 | ||
| 计 时 器 | 范围 | 0.0s~999s | 0.0s~999s | 0.0s~99s | |
| 分辨率 | 0.1s | 0.1s | 1s | ||
| 精度 | ±(1%+50ms) | ±(1%+50ms) | ±(1%+1s) | ||
| PLC接口 | 选配 | 无 | 无 | ||
| 远控接口 | 选配 | 无 | 无 | ||
| 外型尺寸 | 450*515*230mm | 450*700*1120mm | 850*480*720mm | ||
| 重量 | 34.9Kg | 55Kg | 65Kg | ||
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

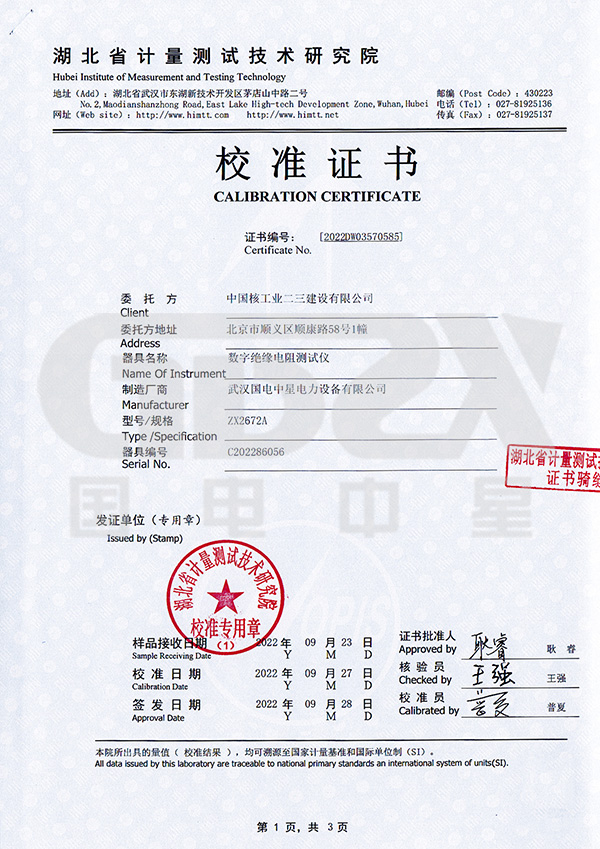

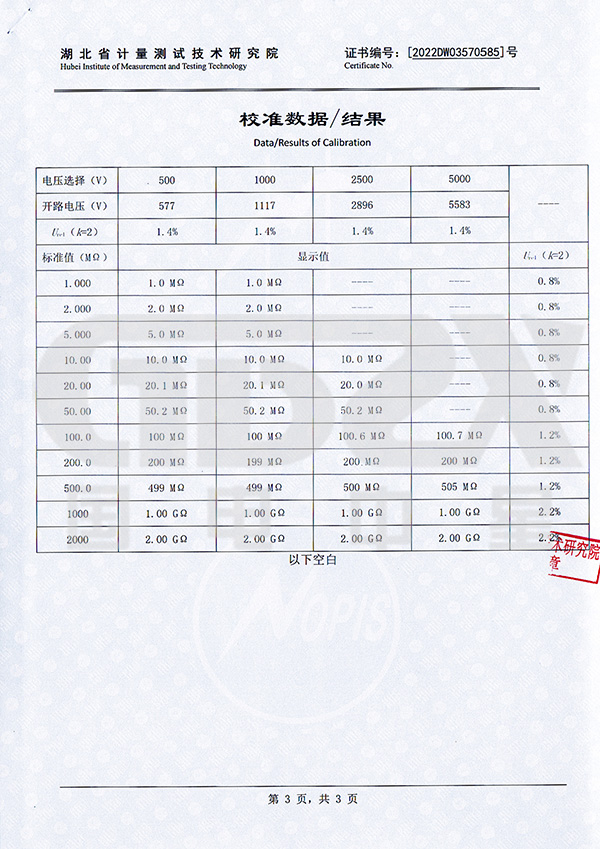

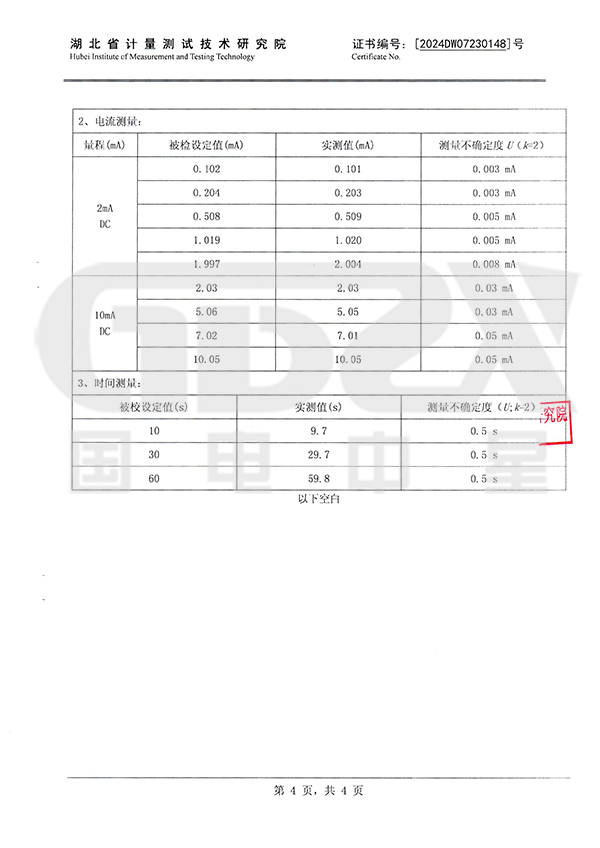

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
