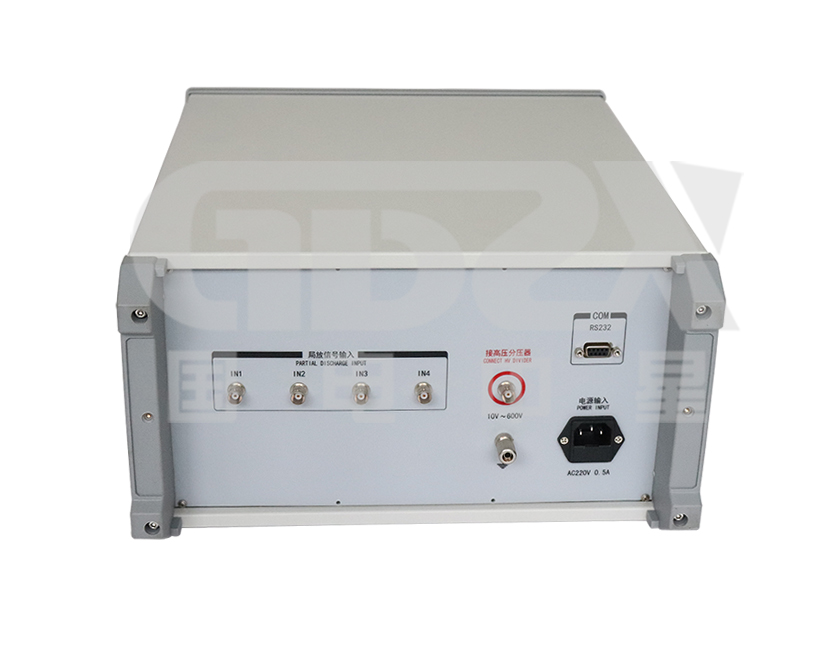

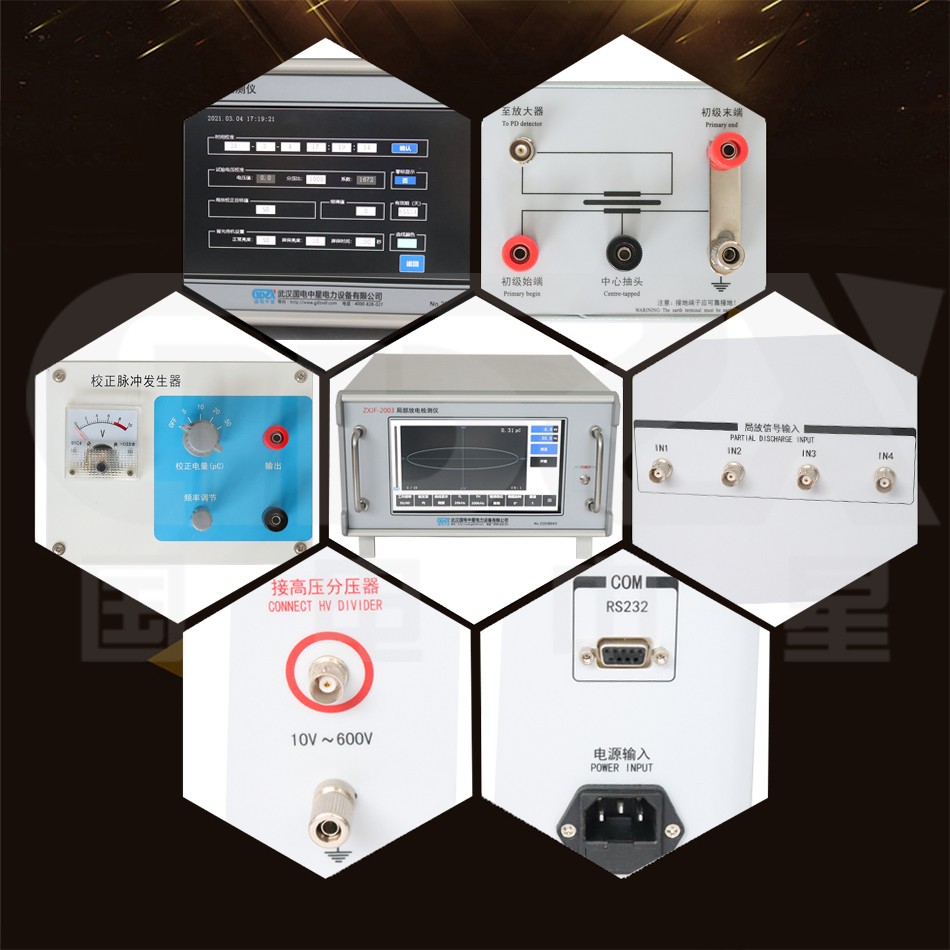

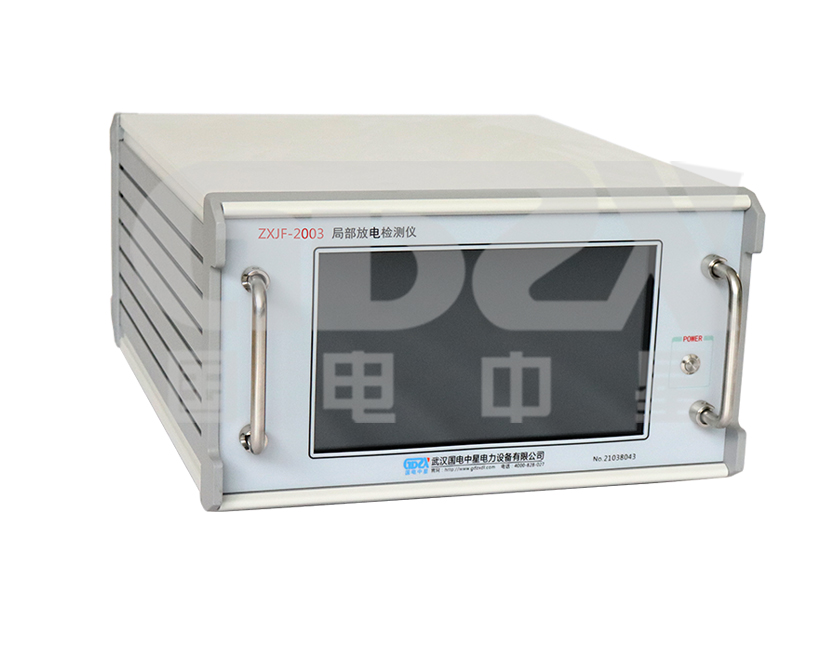

ZXJF-2002局部放电检测仪

研发新型高压电工产品和提高品质的有力辅助工具,现场判断设备是否正常的有效仪器

参考标准:IEC60270

● 本仪器具有检测灵敏度高,适用试品范围广,信噪比高等特点。
● 采用大屏幕示波管,试验波形显示清晰。
● 可同时显示放电脉冲的放电量。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

ZXJF-2002局部放电检测仪是我司研发的新型模拟式局部放电检测仪器,它保留了前身的产品优点,同时缩小了体积,性能进一步得到优化,使之功能更完善,使用更方便,性能更可靠。

该仪器采用32高性能单片机电路,结合数字脉冲电位计旋钮,不仅提高了操作的使用寿命,同时也新增了以下功能:一键自动校正;高压试验电压分压比可设置;串口通讯上传测试数据。该仪器具有检测灵敏度高,适用试品范围广,放大系统动态范围大,频带组合多(九种),抗干扰能力强等特点。该仪器与校正脉冲发生器、输入单元配合使用,是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

产品别称
局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统

性能特点
技术指标

一、局部放电检测仪
1. 可测试品的电容量范围6pF~250µF

2. 通道数:单通道

3. 检测灵敏度及允许电流(见表1)

表1、检测灵敏度及输入单元允许电流值

输入单元

序号

调谐电容范围

灵敏度(pC)

(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

0~25~100pF

0.02

30mA

0.25A

2

25~100~400pF

0.04

50mA

0.5A

3

100~400~1500pF

0.06

120mA

1A

4

400~1500~6000pF

0.1

0.25A

2A

5

1500~6000~25000pF

0.2

0.5A

4A

6

0.006~0.025~0.1μF

0.3

1A

8A

7

0.025~0.1~0.4μF

0.5

2A

15A

8

0.1~0.4~1.5μF

1

4A

30A

9

0.4~1.5~6.0μF

1.5

8A

60A

10

1.5~6.0~25μF

2.5

15A

120A

11

6.0~25~60μF

5

25A

200A

12

25~60~250μF

10

50A

300A

7R

电阻

0.5

2A

15A

4. 椭圆扫描时基

1) 频率50/60、100、150、200、400Hz

2) 旋转:以30°为一档,可旋转120°

3) 工作方法:椭圆——扩展——直线

4) 高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安,并有过载自动保护装置

5. 显示单元:采用124×104mm2矩形示波管,有亮度与聚焦调节旋钮

6. 放大器

1) 3dB低频端频率fL:10、20、40kHz任选

2) 3dB高频端频率fH:80、200、300kHz任选

3) 增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB

4) 正负脉冲响应不对称性<1dB

7. 时间窗

1) 窗宽:可调,50Hz下15°~ 150°

2) 窗位置:每一窗可旋转0°~ 170°

3) 两个时间窗可分别或同时开

8. 脉冲峰值表:数字表头:以3位半LED数字表显示0~100误差:±3%(以满刻度计)

9. 试验电压表

1) 量程150kV

2) 输入阻抗:>1MΩ

3) 显示:3位半数字电压表

4) 误差:±1%

10. 零标系统:零标志与所有椭圆扫描频率相一致

11. 结构

1) 尺寸:470×590×210mm

2) 重量:≈18.5kg

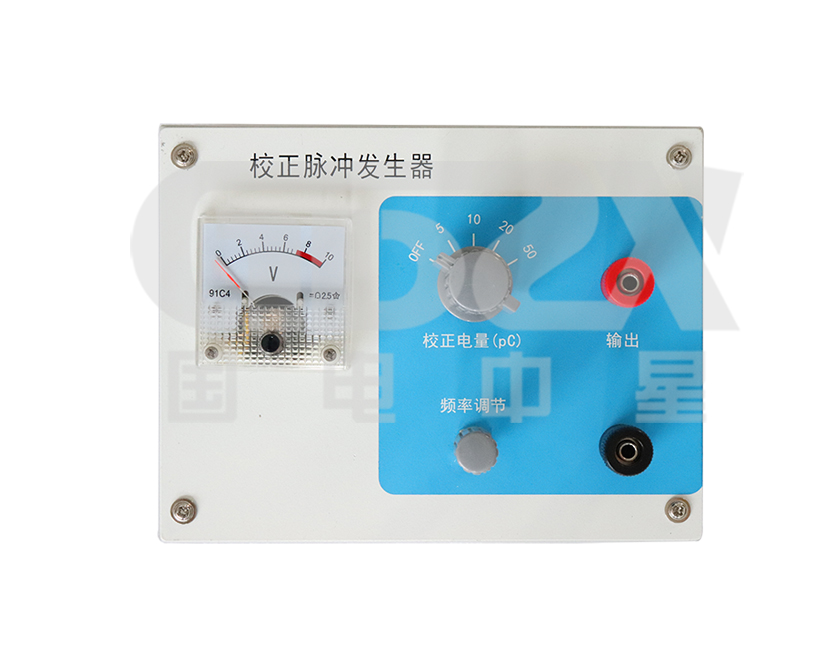

二、校正脉冲单元

1. 输出电荷量档位:5pC、10pC、20pC、50pC

2. 极性:正负交替

3. 重复频率:1.2kHz

4. 频率变化范围:>±100Hz

5. 脉冲上升沿时间:<60nS

6. 脉冲下降沿时间:>100uS

7. 注入电容:10pF

8. 校正电荷误差:Eq≤±10%;

9. 尺    寸:160×125×50mm3;

10. 重    量:0.5kg

11. 电    池:6F22 9V。

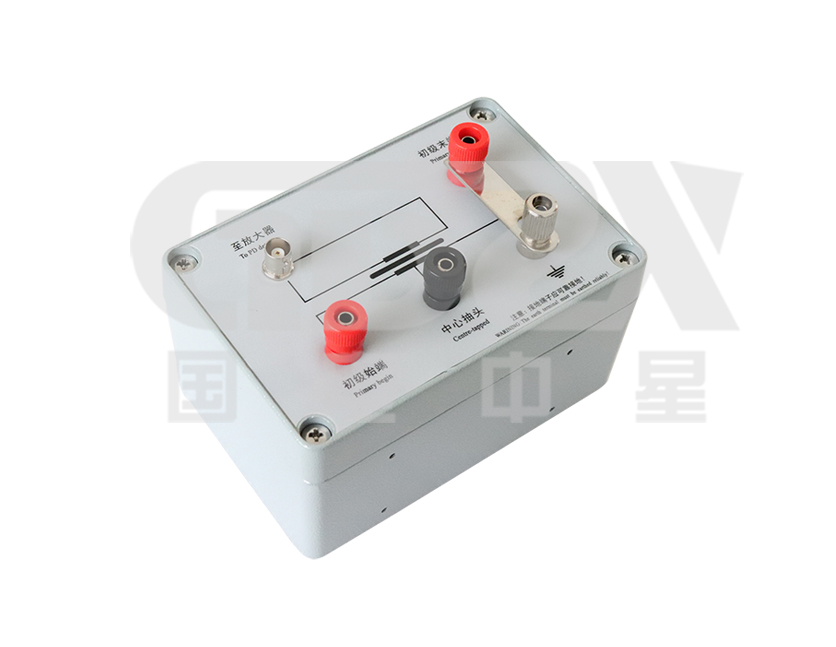

三、输入单元

输入单

元序号

调谐电容范围

灵敏度(pC)

(不平衡电路

允许电流有效值

不平衡电路

平衡电路

1

0~25~100pF

0.02

30mA

0.25A

2

25~100~400pF

0.04

50mA

0.5A

3

100~400~1500pF

0.06

120mA

1A

4

400~1500~6000pF

0.1

0.25A

2A

5

1500~6000~25000pF

0.2

0.5A

4A

6

0.006~0.025~0.1μF

0.3

1A

8A

7

0.025~0.1~0.4μF

0.5

2A

15A

8

0.1~0.4~1.5μF

1

4A

30A

9

0.4~1.5~6.0μF

1.5

8A

60A

10

1.5~6.0~25μF

2.5

15A

120A

11

6.0~25~60μF

5

25A

200A

12

25~60~250μF

10

50A

300A

7R

电阻(电缆专用)

0.5

2A

15A


注:
