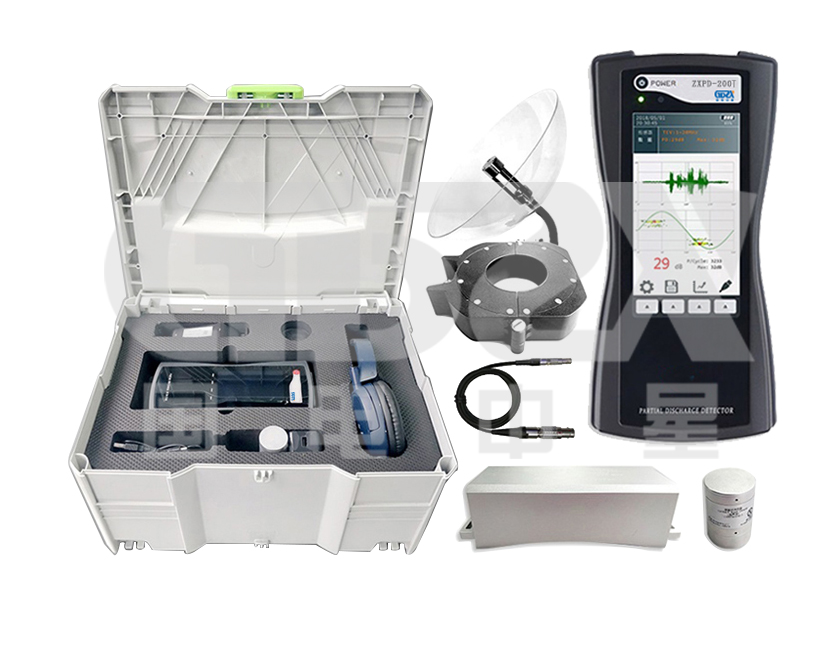

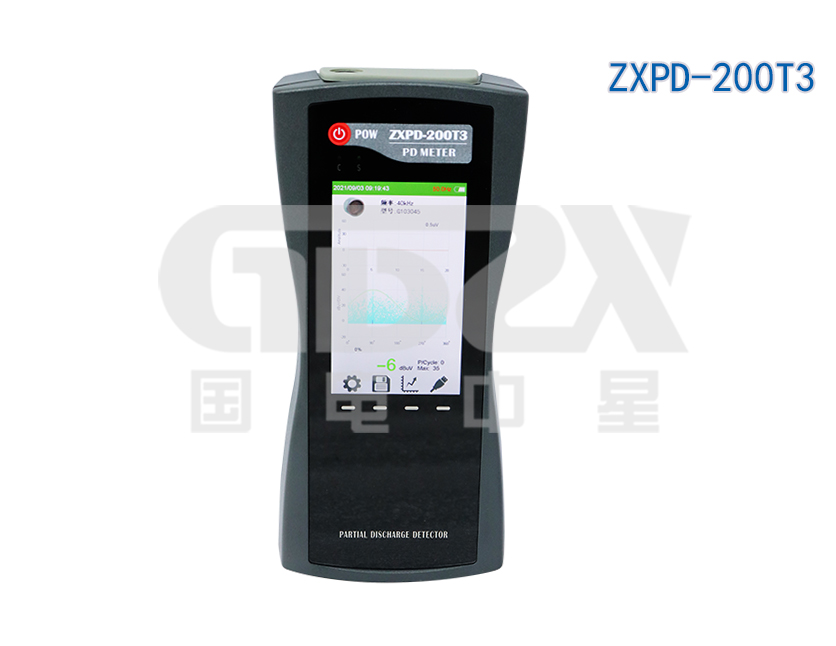

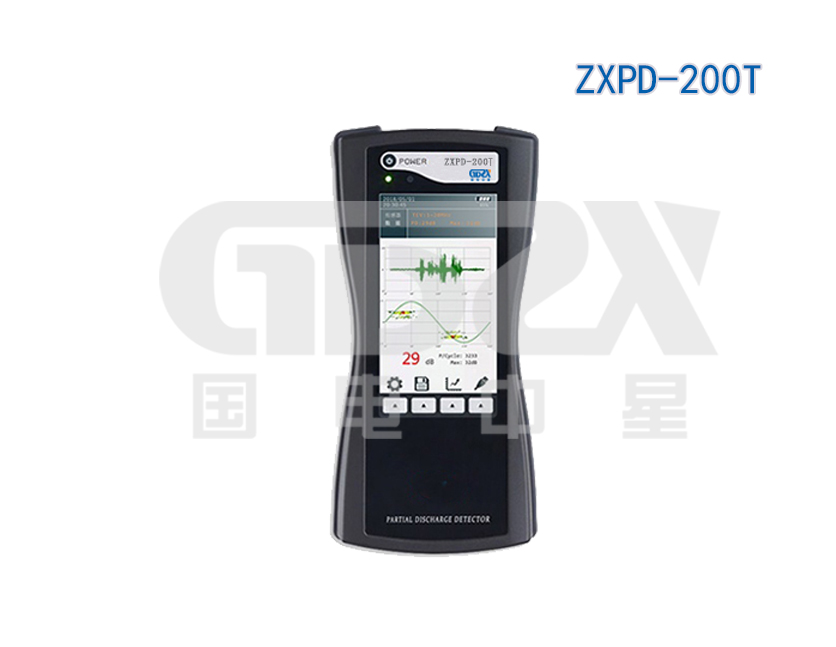

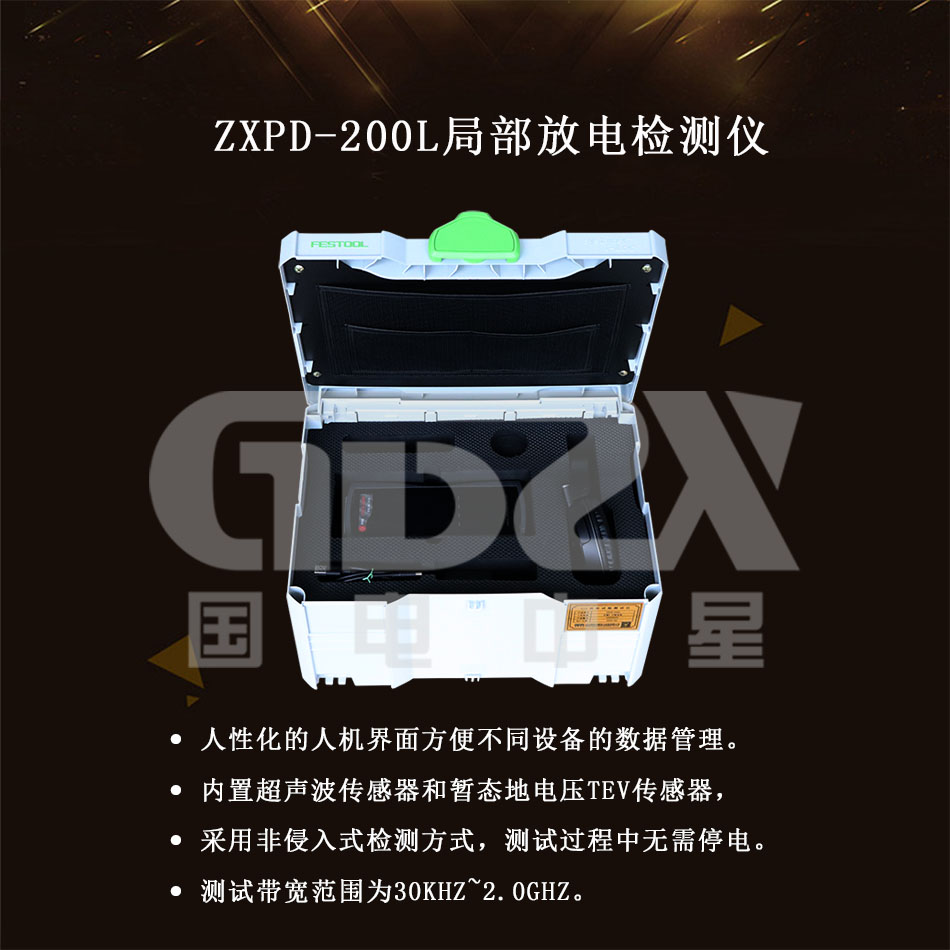

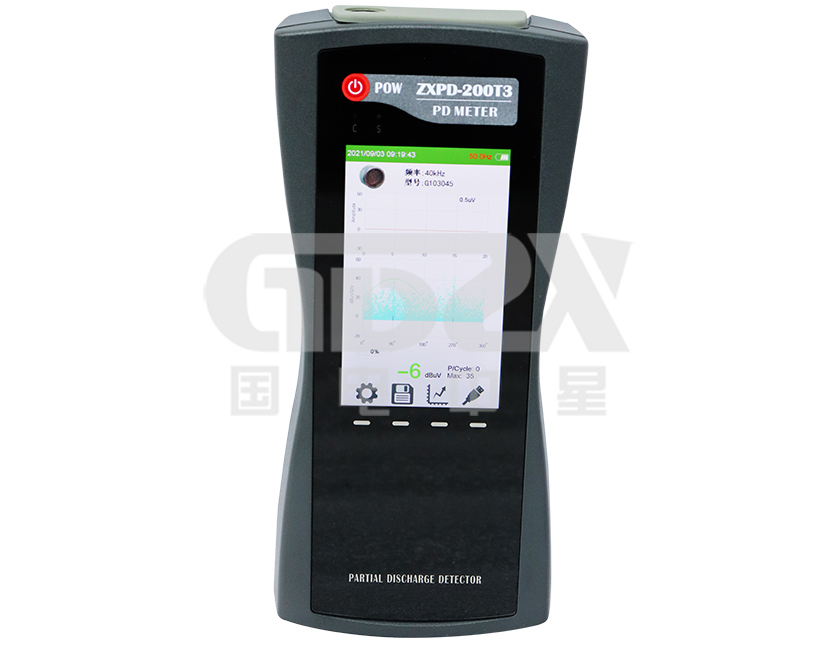

ZXPD-200T系列局部放电检测仪可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中（dB）来表征局部放电的强度。
局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

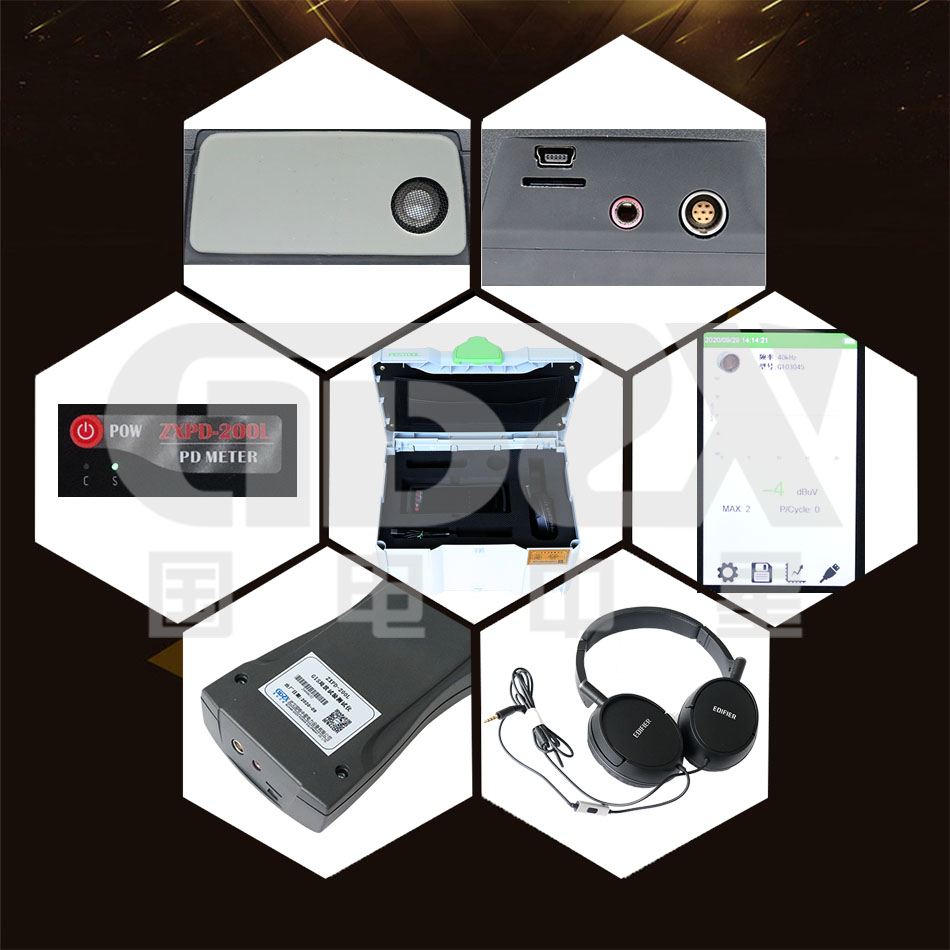

性能特点
1. 配置不同传感器实现几乎所有的电气设备的局部放电检测；
2. 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
3. 人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；

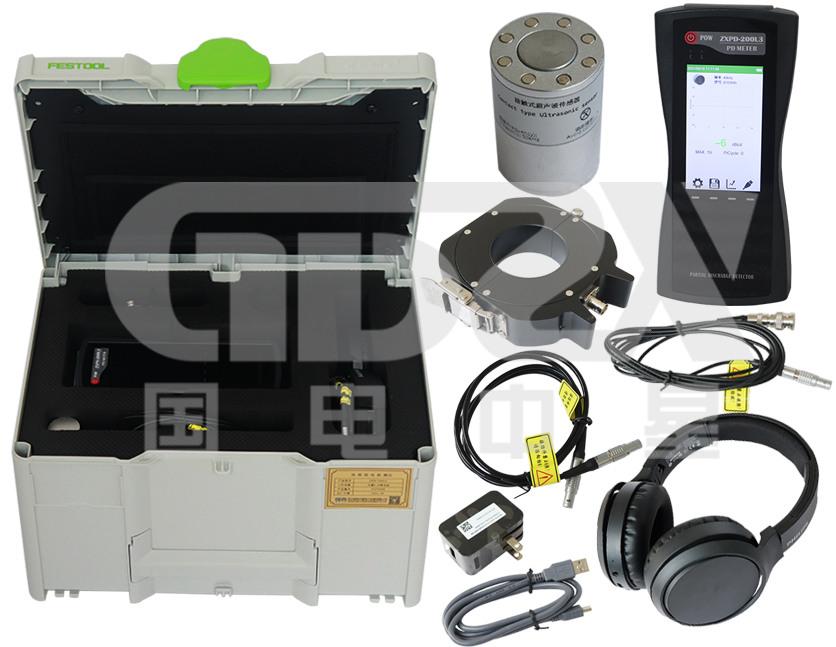

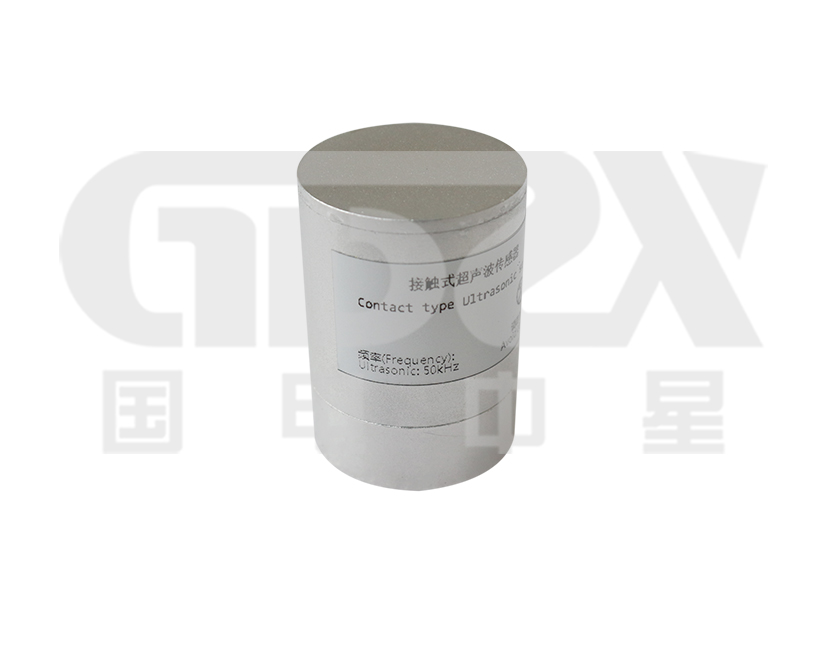

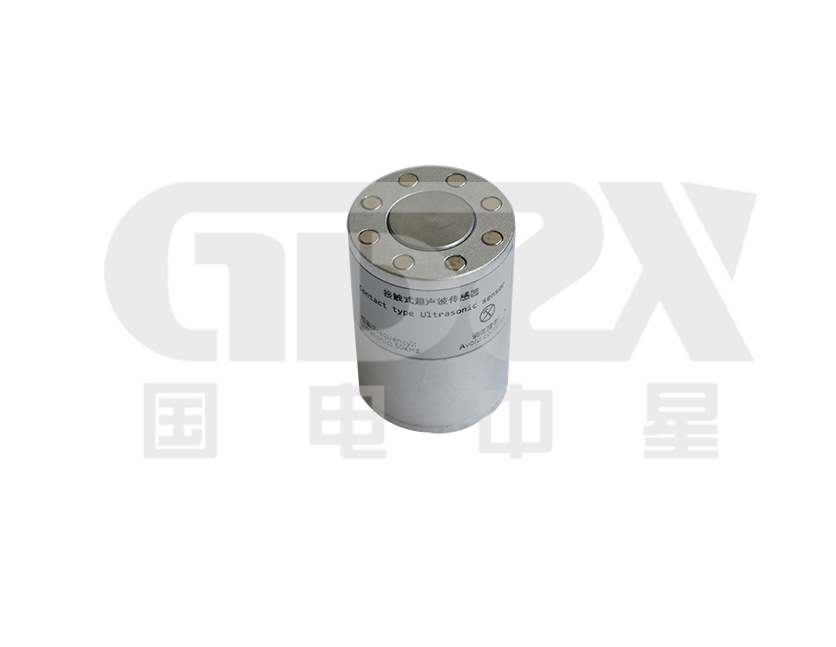

4. 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
5. 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
6. 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。
技术指标
| TEV测量 | UHF 测量 | |||
| 测量范围 | 0-60 dBmV | 检测频段 | 300-2000MHz | |
| 分辨率 | 1dB | 测量范围 | 0-60dBm | |
| 精度 | ±1dB | 精度 | ＜1dBmV | |
| 每周期最大脉冲 | 1400 | 传感器频段 | 300-2000MHz | |
| 测量频带 | 3~100MHz | |||
| AA 测量 | AE 测量 | |||
| 测量范围 | -6dBμV 至 68dBμV | 测量范围 | -6dBμV 至 68dBμV | |
| 分辨率 | 1dB | 分辨率 | 1dB | |
| 精度 | ±1dB | 精度 | ±1dB | |
| 传感器中心频率 | 40 kHz | 频率范围 | 20~200 kHz | |

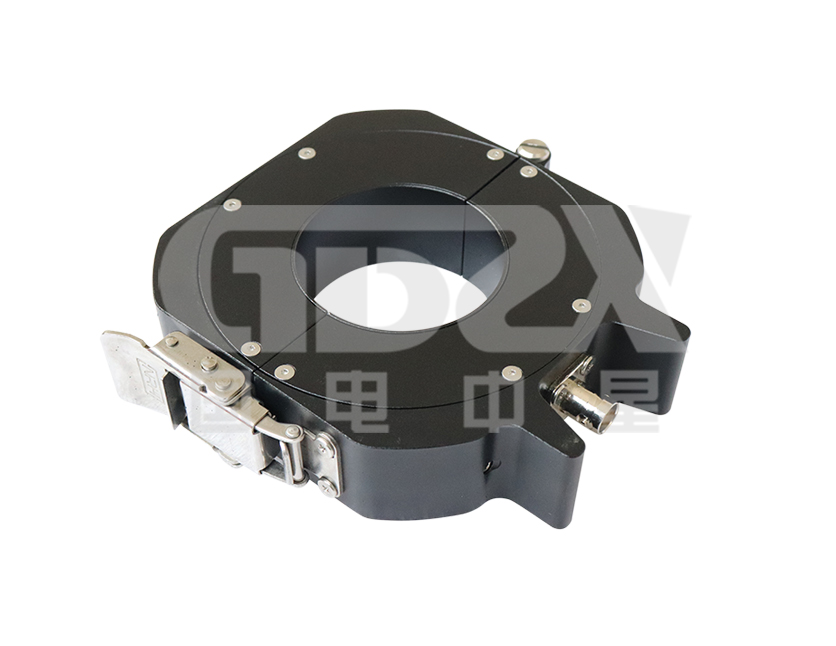

| HFCT 测量 | ||||
| 传感器传输阻抗 | 5mV/mA | |||
| 检测频率 | 1～30MHz | |||
| 灵敏度 | ≤50pC | |||
| 硬件 | ||||
| 外壳 | ABS | |||
| 显示 | 4.0 寸RGB液晶屏 | |||

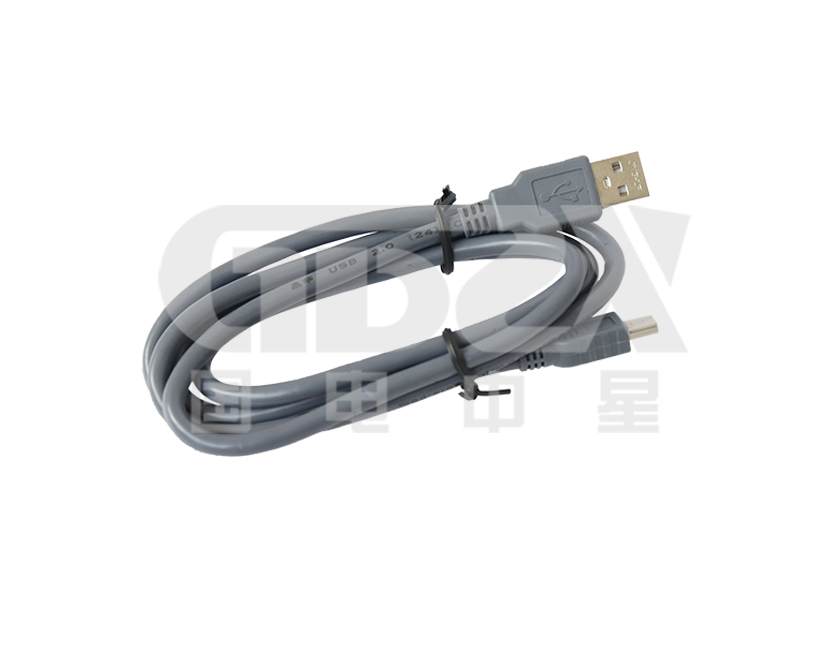

| 连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部超声波传感器输入 | 无线wifi 无线同步基准 | ||

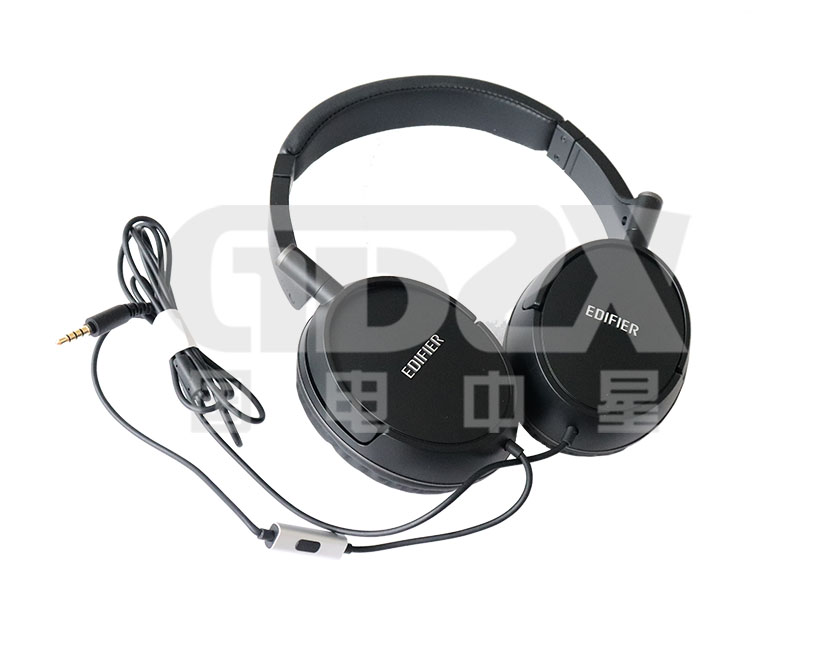

| 耳机 | 8 欧姆 | |||
| SD 卡 | 标配 16-64G | |||
| 内置电池 | 3.7V/5000mAh 锂电池 | |||
| 工作时间 | 约 6 小时 | |||

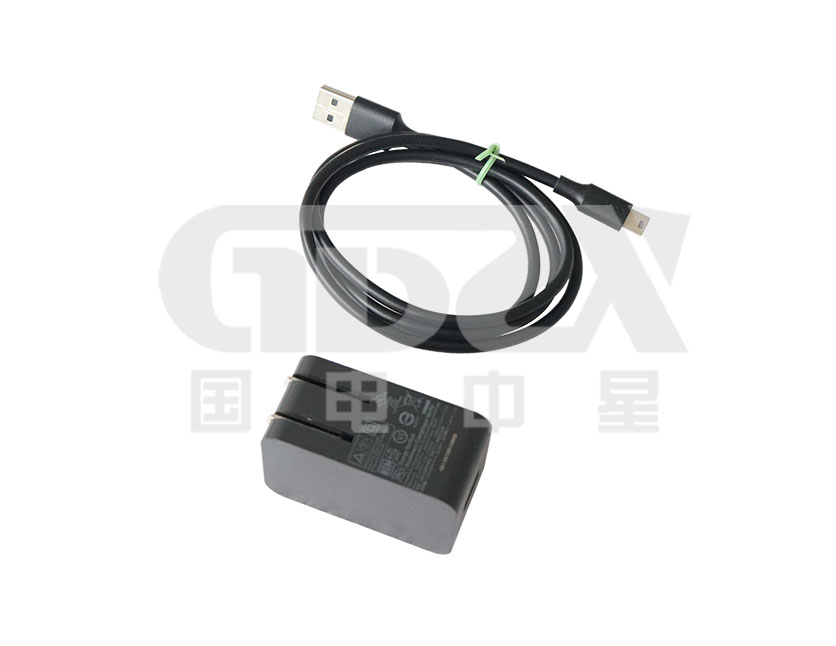

| 充电器 | AC 90-264V 或 DC 5V | |||
| 使用温度 | -20 ~ 50℃ | |||
| 湿度 | 20-85% 相对湿度 | |||
| 体积、重量 | 210*100*35（mm） 0.4KG(主机) | |||
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

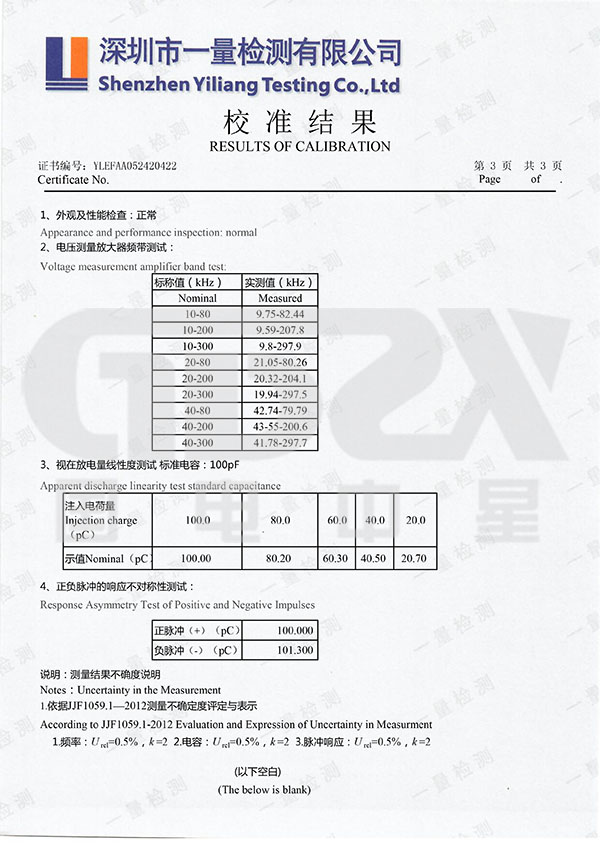

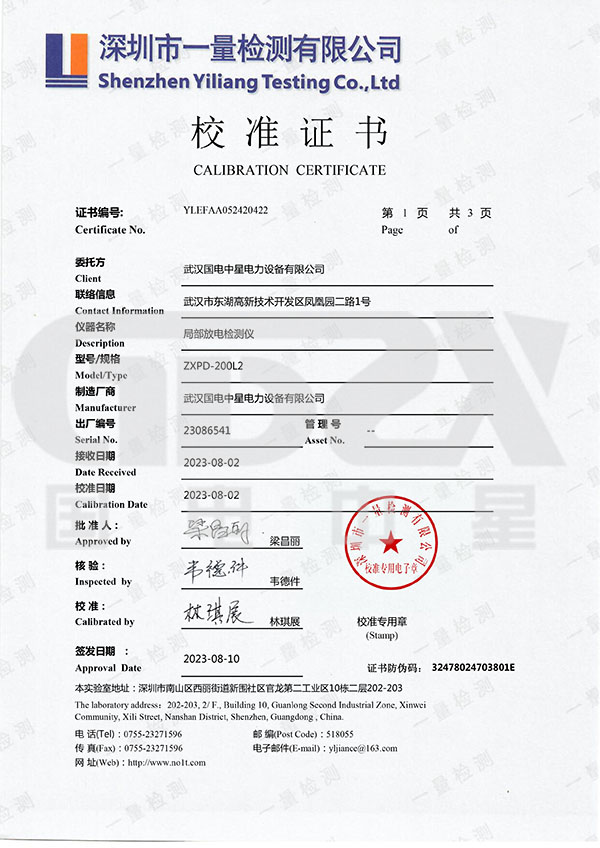

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
