电 源

DC 3.7V 可充锂电池，USB 充电接口，连续工作约10小时

核相模式

卫星秒脉冲精准模式、卫星授时模式、普通模式

传输方式

315MHz、433MHz 无线传输

核相距离

卫星授时模式距离不受限制，达500km 以上

普通核相模式距离 160m

显示模式

4.6英寸真彩液晶屏显示

量 程

核相电压等级：AC 1V～550kV

相位：0°～360°

频率：45Hz～75Hz

分 辨 力

1°；0.1Hz

精 度 (23℃±5℃， 80%RH 以下)

卫星授时核相：≤±5°

普通核相：≤±10°

频率：≤±2Hz

相别定性

XY 两接收器显示的实时相角差在0°～30°为同相；XY两接收器实时相角差在 90°～120°或210°～270°为异相

语音功能

同相、异相、X 信号正常、Y 信号正常等语音功能

持续核相时 间

在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相 30 分钟以上，满足地下室、矿井下核相

绝缘杆尺寸

拉伸后长约 5m；收缩后长约1m

核相方式

接触核相：35kV 及以下裸导线，或110kV 以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相：35kV 以上裸导线，或110kV 以上线路采用非接触核相。(带绝缘杆操作)

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

换 档

自动换档

采样速率

2 次/秒

首次搜星时间

第一次开机搜星时间约 3 分钟，开机后第二次搜星时间约30 秒，后续热启动约 1 秒，搜索卫星时主机正面水平朝天

授时精度

小于 30nS

仪表尺寸

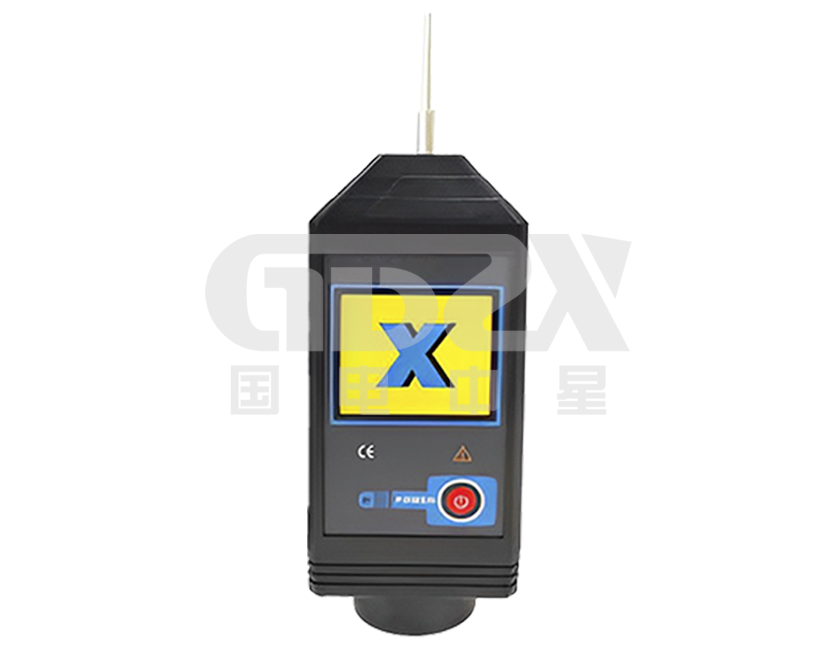

探测器：长宽厚 145mm×60mm×48mm

接收器：长宽厚 250mm×100mm×40mm

背光控制

按“上下箭头键”调整背光亮度

感应强度控制

根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相

数据保持

测试模式下按“HOLD”键保持数据，再按“HOLD”键取消保持

退出功能

按 “ESC” 键退出当前功能界面，返回上级目录

数据查阅

按 “ENTER”进入数据查阅模式后，按箭头键翻阅所存数据

搜星指示

搜索卫星时动态显示“----”符号

自动关机

接收器开机约 30 分钟后，仪表自动关机

探测器开机约 15 分钟后，仪表自动关机

额定电流

探测器：35mA max；接收器：300mA max

电池电压

当电池电量不足时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电

仪表质量

探测器：205g(含电池)

接收器：395g(含电池)

绝缘杆：1.45kg

总质量：12.6kg(含仪表箱)

工作温湿度

-10℃～40℃；80%Rh 以下

存放温湿度

-10℃～60℃；70%Rh 以下

干 扰

无特强电磁场；无 433MHz、315MHz 同频干扰

绝缘强度

绝缘杆：AC 110kV/rms(5 节绝缘杆全部拉伸后，两端之间)

探测器：2000V/rms(绝缘杆连接头与探测器顶部之间)

接收器：2000V/rms(外壳前后两端之前)

结 构

防滴漏Ⅱ型、IP63

适合安规

GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV 便携式核相器通用技术条件 DL/T971-2005》要求

符合 IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
