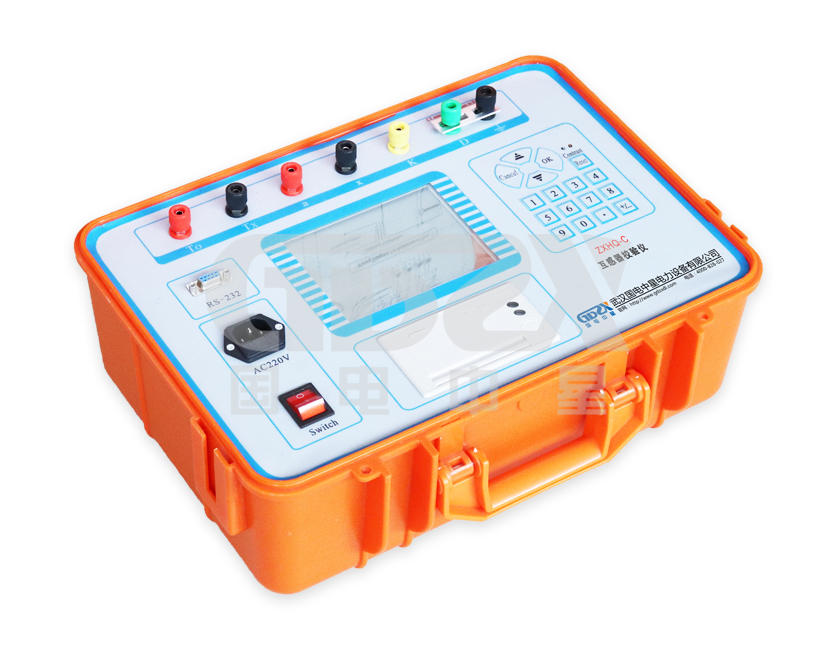

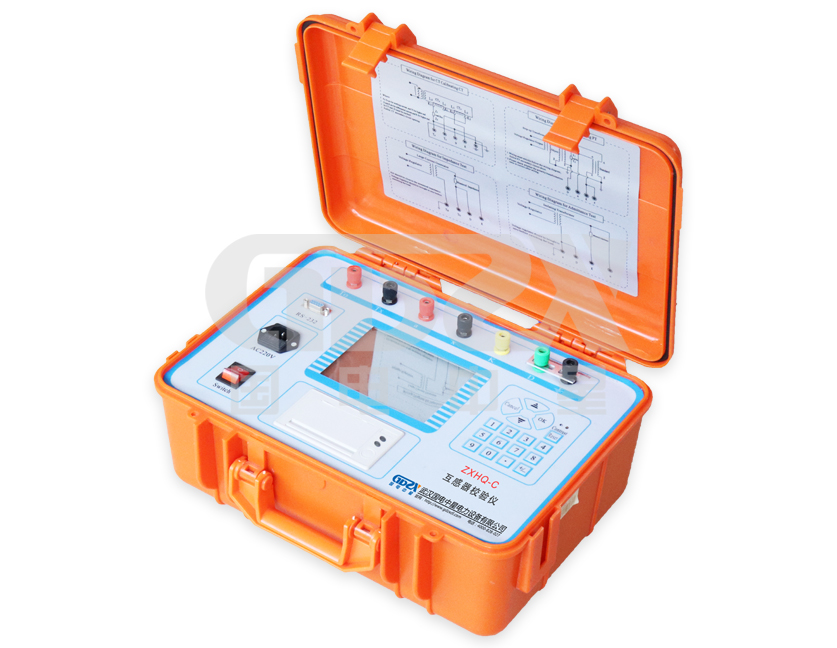

ZXHQ-C互感器校验仪

便于携带和现场测试的自动化互感器检测仪器

参考标准:JJG314-1993;JJG314-1994

● 采用320×240点阵液晶,可视范围大,带长寿命背光照明,方便使用。
● 全中文操作界面,界面美观。
● 百分表、比差、角差采用特大字体显示,方便用户观测。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
产品简介

        ZXHQ-C互感器校验仪是一种新颖的自动化检测仪器,它运用电子技术,对互感器的误差信号直接采极分解,并经适当运算后,将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便,读数直观,测量迅速,能降低电能消耗,减轻劳动强度;体积小,重量轻,便于携带和现场测试;仪器能在5%定额工作电流(电压)下进行测试。

性能特点
技术指标

使用环境:
1、温    度:5℃--40℃       相对湿度:<80%(25℃)   海拔高度:<2500m
   电源频率:50Hz±0.5Hz    电源电压:220V±5V
2、测量范围:
   同相分量(%): 0.0001~200.0         分辨率:0.0001
   正交分量(分):0.001~700.0          分辨率:0.001
   阻抗(Ω):0.0001~20.0              分辨率:0.0001
   导纳(ms):0.0001~20.0              分辨率:0.0001
3、基本误差:
   同相分量:ΔX=±(X×2%+Y×2%)±Dx (有1级可选)
   正交分量:ΔY=±(X×2%+Y×2%×34.48)(有1级可选)
           “X”、“Y”——仪器的显示值
           “Dx,Dy”——仪器的量化误差 Dx=2,Dy=5
4、百分表:1.5级(有1级可选)
工作范围:
               1.电流:(1%-149%)In(In =5A)
                 (5%-149%)In(In =1A)
               2.电压:(5%-149%)Un(Un =100V,150V,100V/√3)
                 (5%-149%)Un(Un =100V/3)
工作负荷:
               1.电流:TO对TX<0.12Ω  cosΦ=1
               2.电压:a对x<0.25VA  (100V)
5、功耗:< 15VA(不带微型打印机)
          < 25VA(带微型打印机)
6、谐波抑制比: > 40db
7、外形尺寸:260×350×150mm
8、重    量:6Kg

注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
