ZX-AS单芯电缆带电识别仪适用于110kV、220kV、500kV单芯带电电缆识别,单芯电缆由于运行安全的需要,多数设计为铠装单端接地,现有的电缆识别设备,识别方法必须是电缆两端铠装接地,所以无法完成单芯带电电缆的识别工作。本仪器通过卫星授时技术,检测单芯运行电缆工频电流、相位,并分析电流趋势,从而进行唯一性判别电缆,目前该技术处于领先水平。
1. 无需近端标定,可以直接两端开始识别,不用来回跑,快速准确,大大提高识别的效率。
2. 可通过两端电流之差测得所测电缆段的线路状况,两端电流之差为电流在该段电缆传输途中产生的分流电流,即为线损电流,若是线损电流较大,则线路可能存在漏电或窃电现象,需作排查处理。

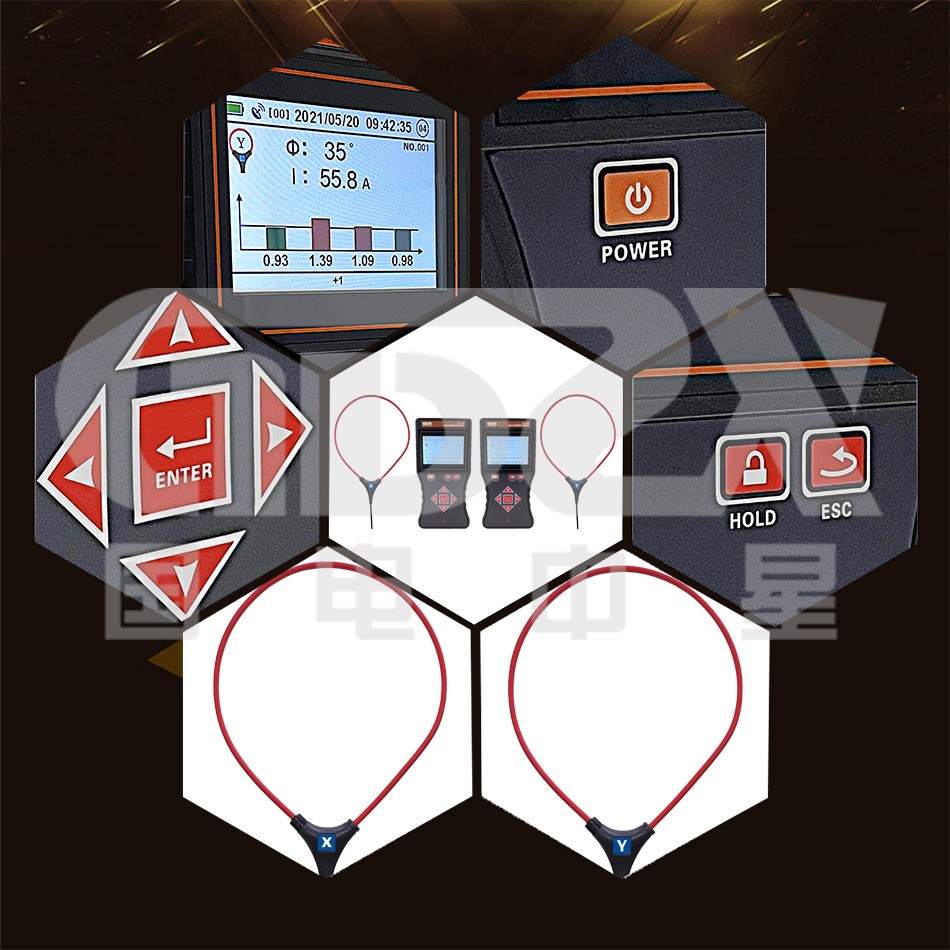

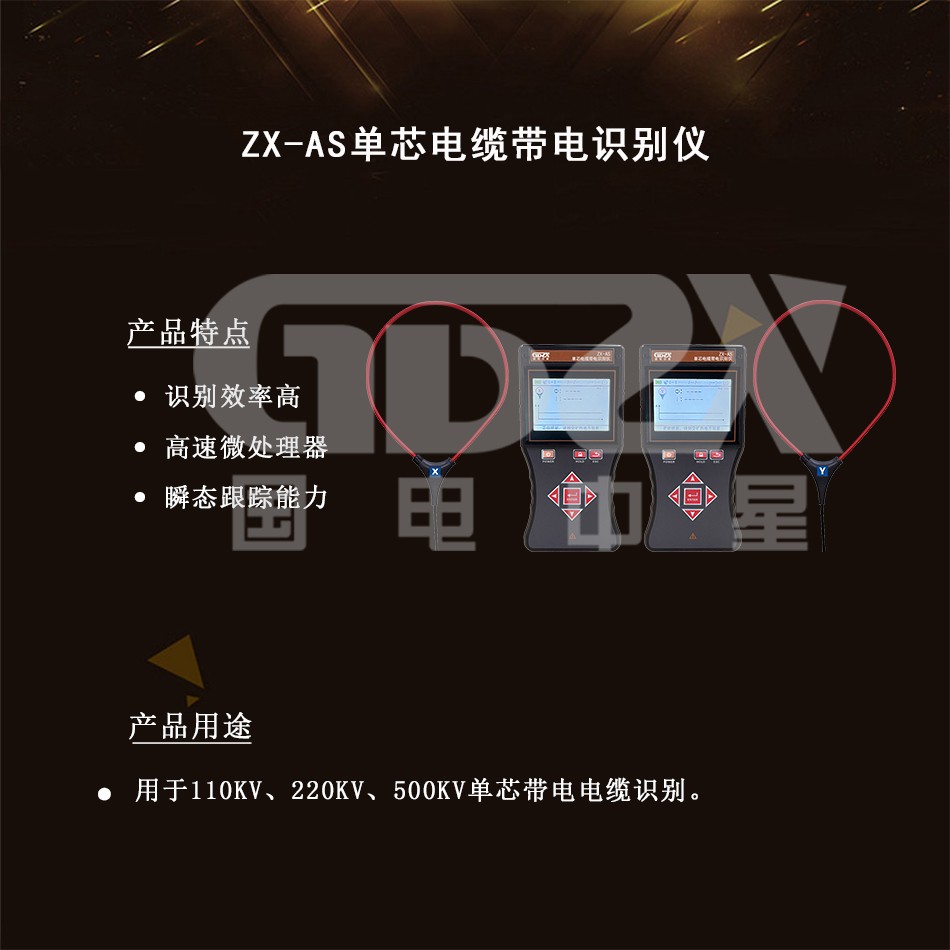

3. 仪器主要由两台接收机、两把柔性电流钳组成,携带和操作都非常方便。

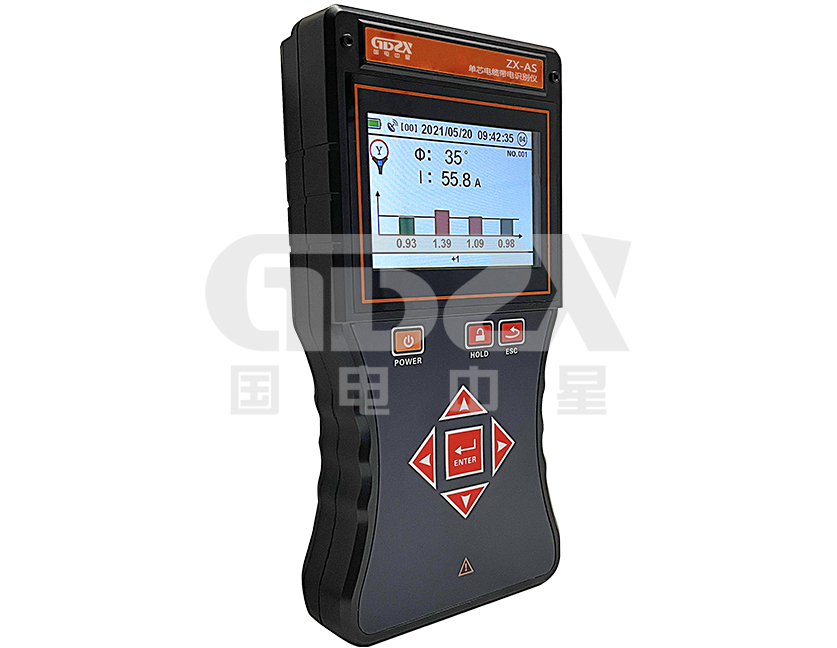

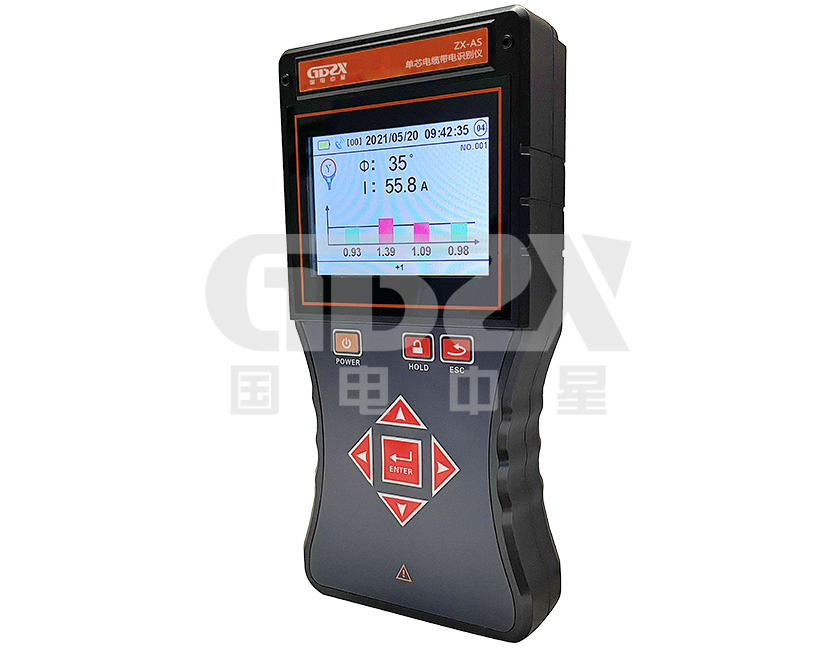

4. 接收机:为手持设备,3.5寸彩色液晶屏,内置高速微处理器、GPS定位模块,结合精准算法,时时分析显示被测电缆的电流、相位、及电流趋势。可测交流电流量程为AC 0.00A~2000A(50Hz/60Hz),相位1°~360°。
5. 柔性电流钳:为洛氏线圈,具有极佳的瞬态跟踪能力,能快速识别电缆瞬态电流及电流趋势,口径达300mm,携带操作都非常方便。
功能 | 单芯带电电缆识别,交流电流、相位、电流趋势测试,线损电流 |
电源 | 7.4V 3Ah 可充锂电池,充满电连续工作约10小时 |
识别电缆电压低等级 | 主要110kV、220kV、500kV单芯带电电缆;部分及其他单芯带电电缆 |
电流频率 | 50Hz、60Hz |
额定电流 | 约230mA max |
显示模式 | 3.5寸真彩液晶屏显示,彩色图标指示 |
电流钳方向 | 电缆识别时,两把柔性电流钳箭头方向指向电缆远端 |
接收机尺寸 | 长宽厚207mm×101mm×45mm |
柔性电流钳 | 长约1m,线径约7.5mm |
识别距离 | 500km以上 |
柔性钳内径 | φ300mm |
引线长度 | 柔性电流钳引线长度:2m |
量程 | 电流:0.00A~2000A AC(50Hz/60Hz) |
相位:1°~360° | |
频率:40Hz~70Hz | |
精度 | 电流:±2%±3dgt |
相位:±5° | |
频率:±2Hz | |
检测速率 | 约15秒/次 |
电缆判别 | 两端仪器所测相位差值小于40°、电流差值小于10%、比例趋势相同,两端比例趋势值之差小于5dgt,可判断为目标电缆 |
背光控制 | 在功能选择界面下,按上下箭头键可以调节LCD背光亮度 |
自动关机 | 开机约1小时后无操作,仪表自动关机,以降低电池消耗 |
电池电压 | 当电池电压低时,电池电量低图标显示,提醒给电池充电 |
充 电 器 | 9V DC充电器 |
充电接口 | USB充电接口 |
工作温湿度 | -10℃~40℃;80%Rh以下 |
存放温湿度 | -10℃~50℃,≤95%RH,无结露 |
仪器质量 | 电流钳:0.17kg接收机:0.47kg(带电池) |
耐压 | AC2000V/rms(外壳前后两端之前) |
适合安规 | IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2 |
