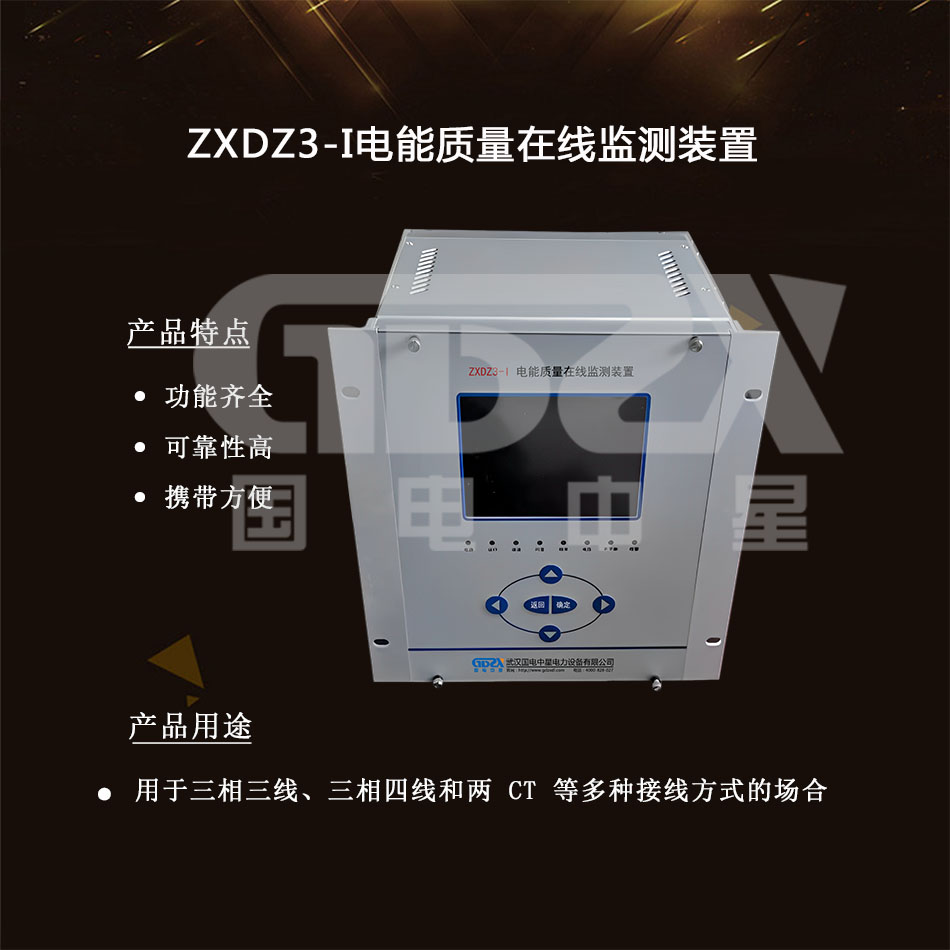

操作视频ZXDZ3-I电能质量在线监测装置采用高速DSP加嵌入式工业控制板作为电能质量分析的核心，DSP具有极强的数据处理能力用来完成数据的采集与传输，核心硬件处于国内先进水平。嵌入式工业控制板用来进行数据的计算、统计、显示、存储、按键、通讯。采用嵌入式操作系统作为软件平台，全部软件采用C++ 高级语言编程，保证了系统的高可靠性和高移植性。
1) ZXDZ3-I电能质量在线监测装置采用高速DSP加嵌入式工业控制板作为电能质量分析的核心，DSP具有极强的数据处理能力用来完成数据的采集与传输，核心硬件处于国内先进水平。
2) 嵌入式工业控制板用来进行数据的计算、统计、显示、存储、按键、通讯。采用嵌入式操作系统作为软件平台，全部软件采用C++ 高级语言编程，保证了系统的高可靠性和高移植性。
3) DSP数据采集部分采用同步采样的16位高速A/D转换器，采集精度高，实测精度达到电能质量监测指标国家标准A级的要求；
4) 大容量的存储空间，满足电能质量监测仪对数据存储的要求，可保存6 个月以上的历史数据掉电不丢失。
5) 采用了软硬件相结合的锁相环技术，频率自动跟踪，防止了在电力系统频率变化时对监测指标的影响，防止了频率“泄漏”。
6) 强大的通讯接口，装置配置了工业以太网，通讯速率高达100Mbps，还配置有RS485、USB通讯接口，可选择多种通讯方式与远方管理中心交互数据；
7) 核心硬件采用四层印刷电路板（PCB）工艺和SMT工艺，硬件可靠性和电磁兼容能力达到国内先进水平，达到了国标对电能质量监测仪的EMC的要求。
8) 电能质量在线监测装置，能够满足从 220V～500KV 各电压等级，各种类型监测点电能质量监测的要求，而且装置适用于三相三线、三相四线和两 CT 等多种接线方式的场合。
技术参数 | 参数详情 | |
基波电压误差 | ±0.2% | |
电压偏差误差 | ±0.2% | |
基波电流误差 | ±0.5% | |
频率偏差误差 | ±0.01Hz | |
频率测量范围 | 45Hz～55Hz | |
三相电压不平衡度 | 电压不平衡度绝对误差0.2% | |
电流不平衡度绝对误差 | 1％ | |
电压、电流各序分量 | 0.5% | |
电压波动测量误差 | ±5% | |
闪变测量误差 | ±5% | |
谐波准确度 | A级 | |
间谐波 | 要求同谐波 | |
工作电源 | 交流 | 220V±10% ；45-60 Hz；谐波畸变率不大于15％ |
直流 | 220V±10%，纹波系数不大于5% | |
电流信号输入 | 输入方式 | 电流互感器输入； |
额定值In | 5A/1A； | |
测量范围 | AC 10mA～6A； | |
功率消耗 | 不大于0.5VA/路； | |
过载能力 | 1.2In 连续工作；2In 允许1s | |
电压信号输入 | 输入方式 | 电压互感器输入； |
额定值Un | 57.7V/100V/220V/380V； | |
测量范围 | AC 0.5V～400V； | |
功率消耗 | 不大于0.5VA/路； | |
过载能力 | 1.3Un 连续工作；1.4 Un 允许1s | |
输入阻抗 | 大于100kΩ | |
开关量输入 | 工作电压 | DC24V/DC5V； |
输入方式 | 空接点或有源接点； | |
隔离方式 | 光电隔离，隔离电压2500V | |
使用环境 | 正常工作温度 | -10℃～+55℃ |
极限工作温度 | -20℃～+65℃ | |
相对湿度 | 5％～95％ | |
大气压力 | 86kPa～106kPa | |
海拔 | ≤3000 米 | |
防护等级 | IP50 | |
安装方式 | 壁挂式 | |
配置 | 1*ABCN电压；1*ABC电流 | |
适用范围 | 单母线、分布式监测 | |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
