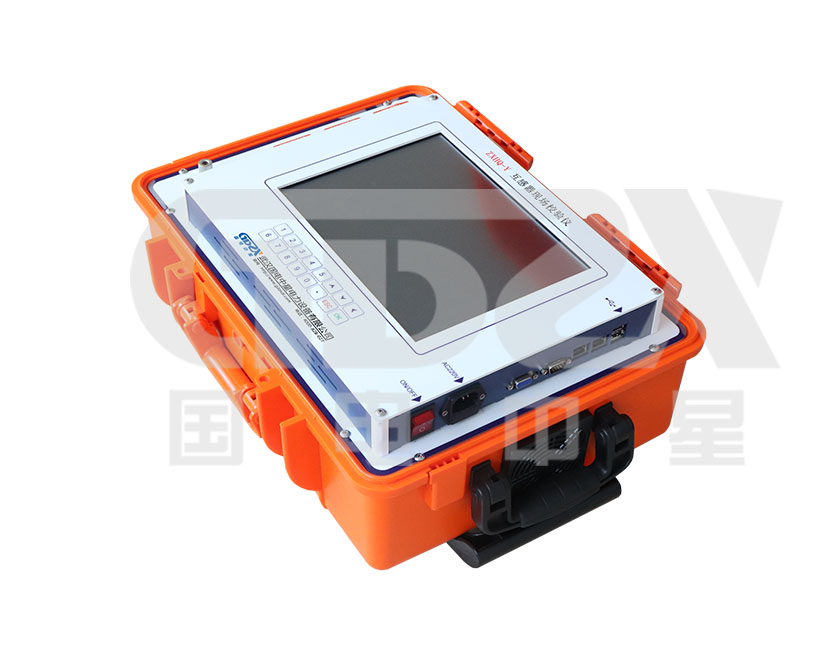

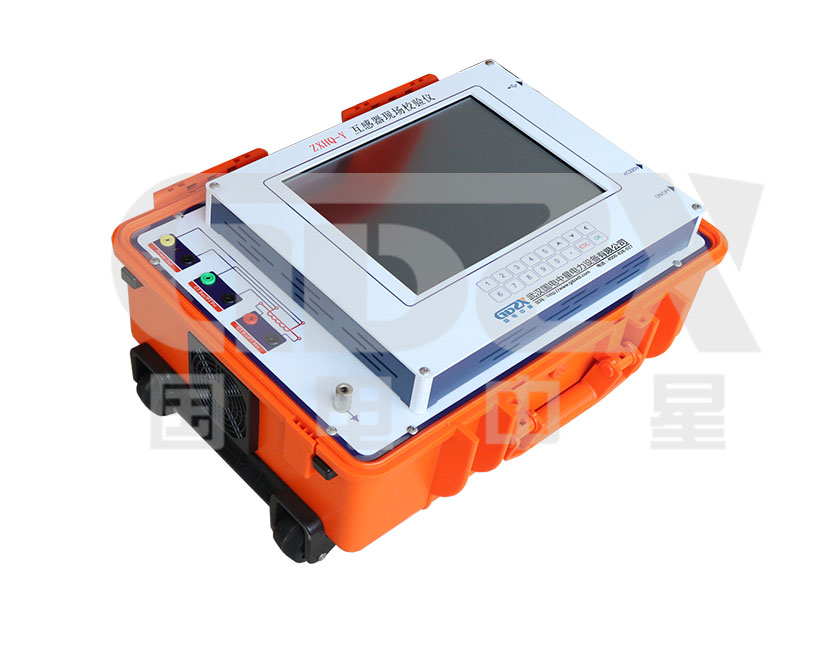

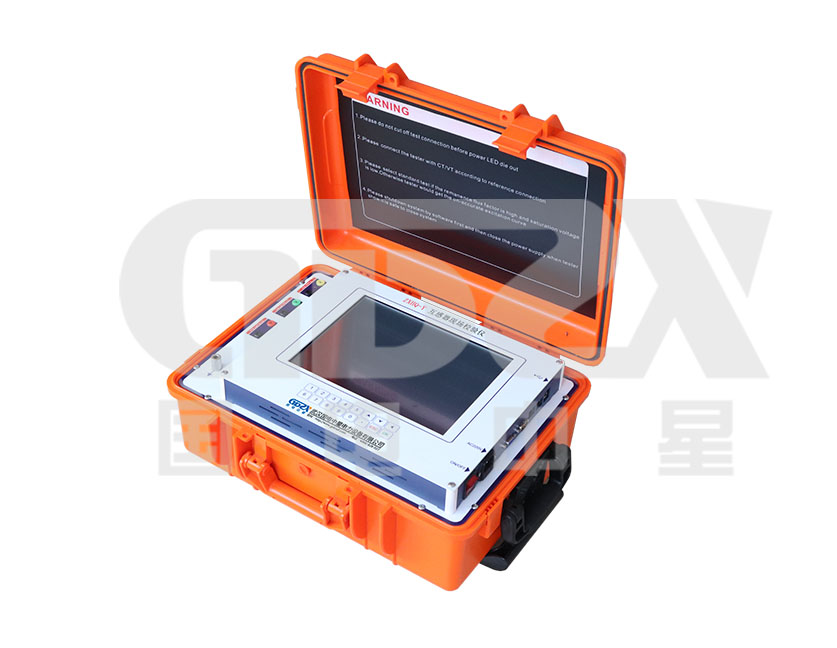

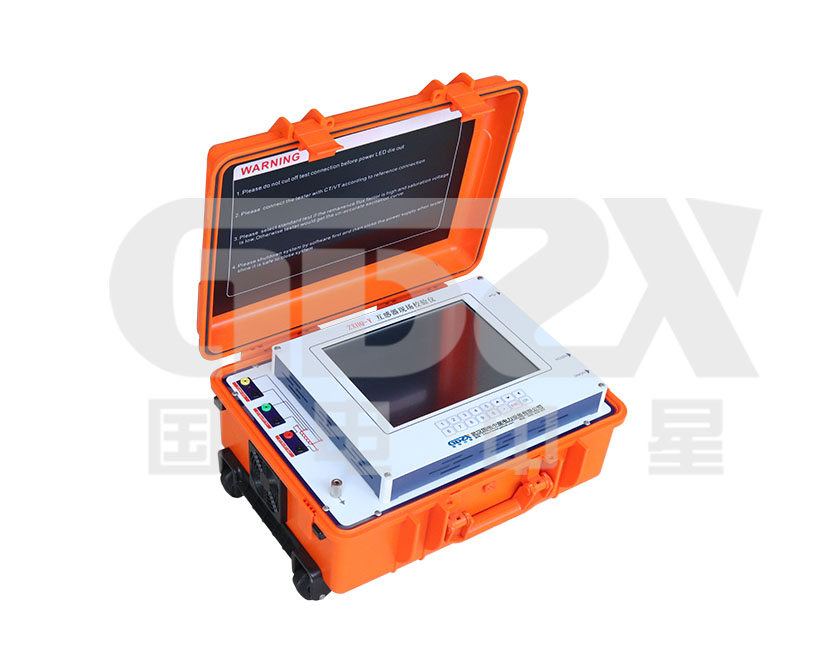

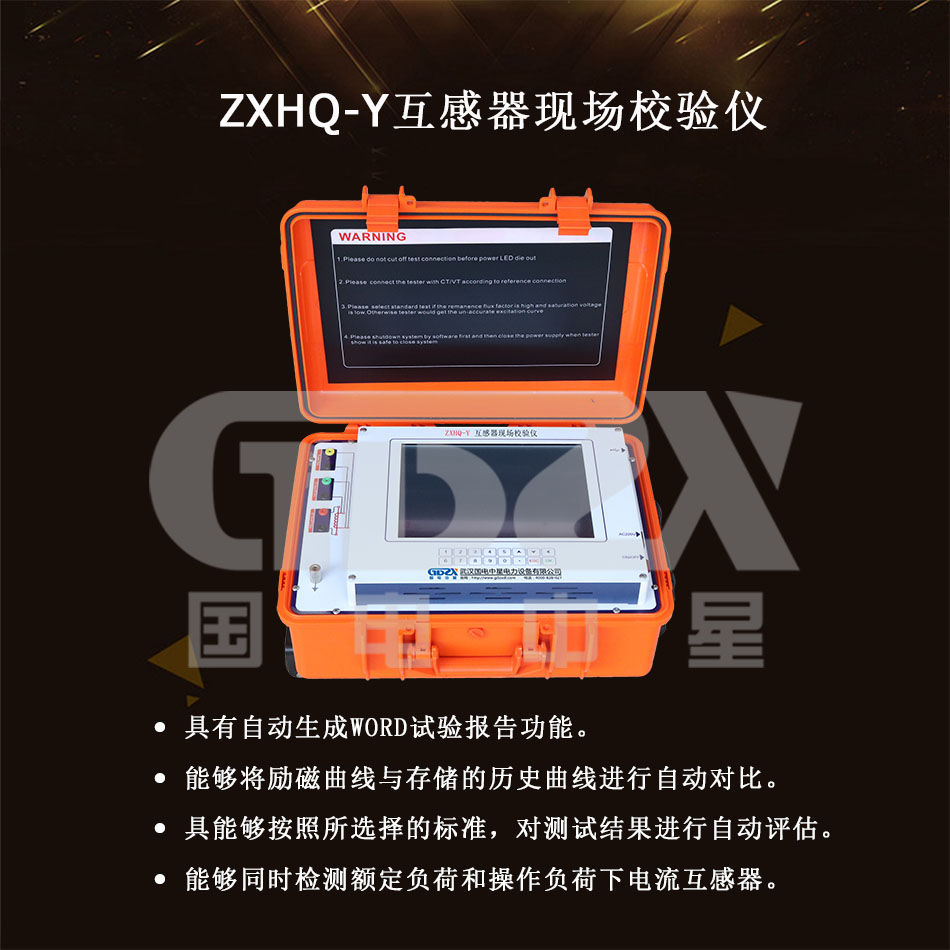

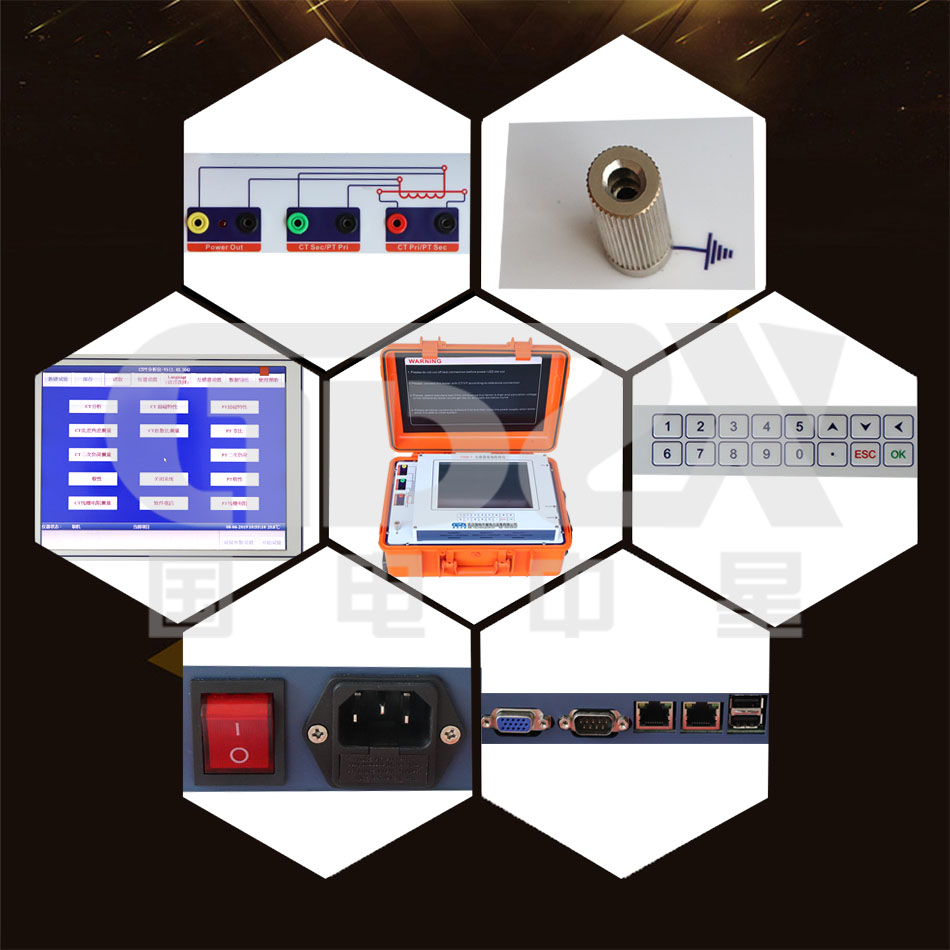

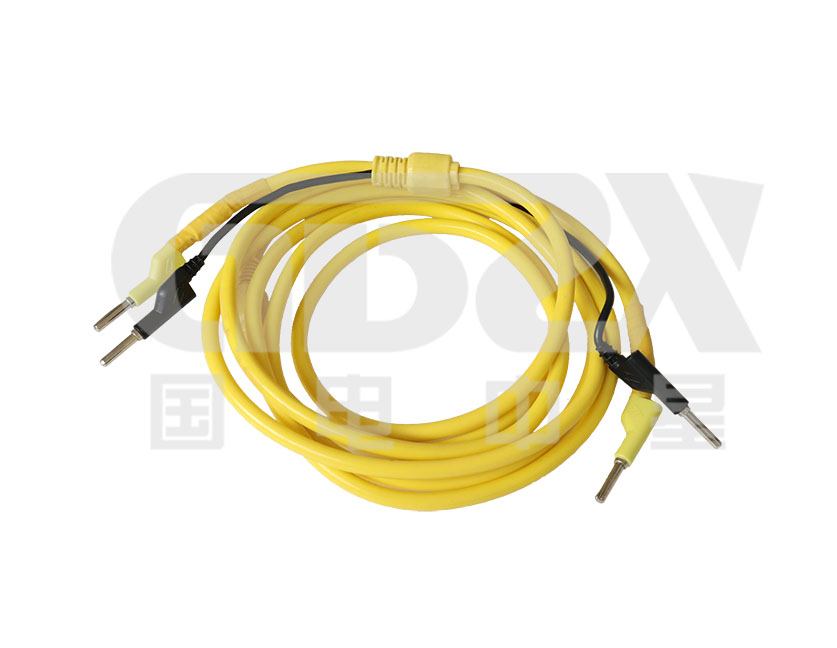

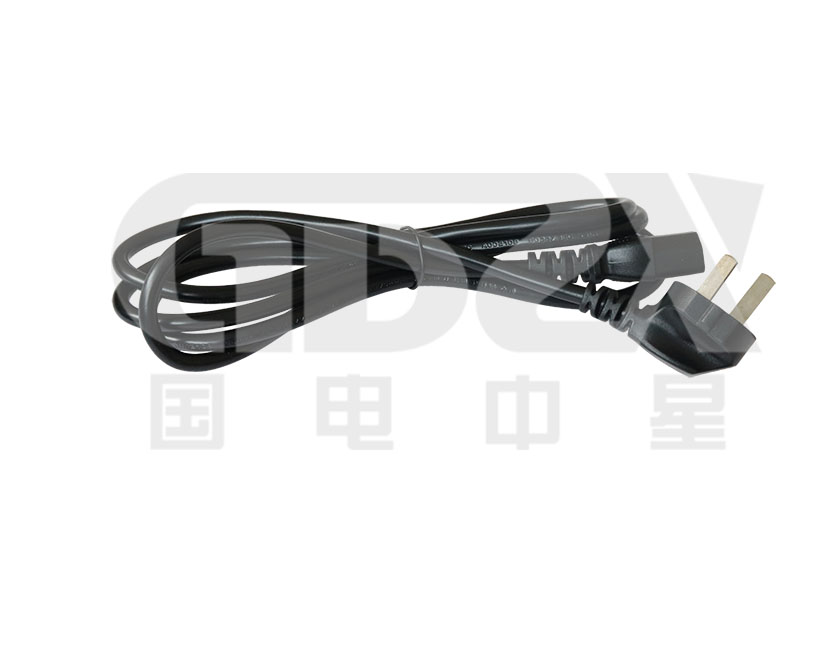

ZXHQ-Y按照IEC60044-1/GB1208, IEC60044-2GB1207,IEC60044-6/GB16847和C57.13设计的多功能电流电压互感器特性测试仪,仪器可以获得电流电压互感器的励磁特性,励磁参数,砸比,砸比误差,极性,线圈电阻和磁滞回线等多种试验参数,被测电流互感器的高处拐点电压可以达到45kV。
产品别称
CT/PT分析仪,互感器动特性测试仪,电压电流互感器动特性测试仪,互感器综合测试仪,互感器伏安特性综合测试仪,CT\PT综合特性测试仪,CT伏安特性测试仪,PT伏安特性测试仪,互感器特性综合测试仪,互感器暂态特性测试仪,伏安、变比、极性综合测试仪
CTPT分析仪用于电流互感器的以下试验:
1、励磁特性试验
2、匝数比检测
3、比差与角差校验
4、极性校验
5、二次绕组电阻测量
6、二次负荷测量
7、5%和10%误差曲线测量
8、CT暂态特性测试与分析
9、CT铭牌自动推断
10、拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感,拐点电动势,极限电动势和面积系数等CT 参数的测量
11、电流互感器铁芯磁滞回线测量
CTPT分析仪还可用于电压互感器的以下试验:
1、PT匝数比检测
2、PT极性校验
3、PT二次绕组电阻测量
4、PT二次负荷测量
装置的应用场合主要有:
1、CT铭牌的参数校验
2、CT接入当前负荷时参数校验
3、分析CT的暂态特性对继电保护装置的影响。
4、PT的铭牌参数校验
5、PT二次负荷校验
1 测试标准依据:
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,
GB16847, GBT4703, C57.13
2 输入电源电压: AC220V±10%,50Hz/60Hz±10%
3 输出电压: 0.1~180V(AC)
4 输出电流: 0.001~5A(RMS)
5 输出功率:500VA
6 最高等效拐点电压:45KV
7 电流测量: 范围:0~10A (自动量程0.1/0.4/2/10A)
误差<±0.1%+0.01%FS
8 电压测量: 范围:0~200 V (自动量程1/10/70/200V)
误差< ±0.1%+0.01%FS
9 匝数比测量: 范围:1~35000,
1~5000 误差<0.05%
5000~35000 误差<0.1%
10 比差测量
典型误差<0.02% 保证误差<0.1%
角差测量: 精度:±2min,分辨率:0.01min
11 二次绕组电阻测量范围: 范围:0~8KΩ(自动量程2/20/80Ω/800Ω/8kΩ)
误差< 0.2%RDG+0.02%FS, 最大分辨率:0.1mΩ
12 温度测量:-50~100度, 误差<3度
13 CT二次负荷测量: 0~160ohm(2/20/80ohm/160ohm)
误差0.2%RDG+0.02%FS最大分辨率0.001ohm
14 PT二次负荷测量: 0~80kohm(800ohm/8kohm/80kohm)
误差0.2%RDG+0.02%FS最大分辨率0.1ohm
15 PT匝数比测量: 范围:1~30000,
1~10000 误差<0.1%
10000~30000 误差<0.2%
16 电磁式PT比差测量典型误差<0.05%,保证误差<0.1%
电磁式PT角差测量误差<3分
17 能够按照所选择的标准,对测试结果进行自动评估,判断互感器是否合格
18 能够同时检测额定负荷和操作负荷下电流互感器,电压互感器的比差与角差
19 具有自动生成WORD试验报告功能
20 具备批量制作WORD试验报告功能,一次可以将选择的所有试验文件制作成格式规范的WORD报告
21 能够将励磁曲线与存储的历史曲线进行自动对比
22 数据存储组数:大于1000组
23 工作条件: 温度:-10℃~50℃, 湿度:≤90%
24 尺寸: 485mm×356mm×183mm
25 重量:15Kg
