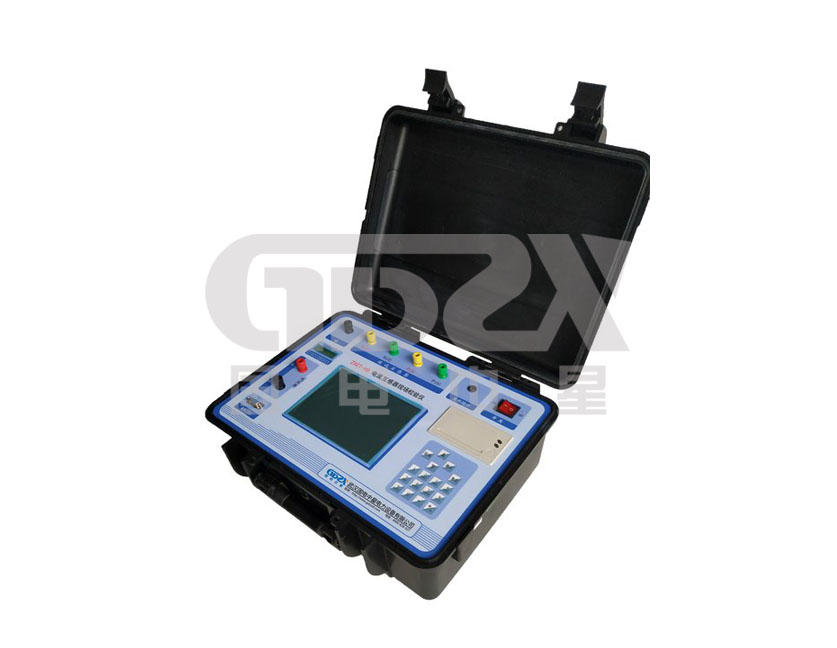

ZXCT-H电流互感器现场校验仪

依据国家相关规程且以高端测试技术、大规模电子线路设计的专业仪器

参考标准:JJG313-2010,JJG1021-2007

● 测量范围宽,可以至5A/5A~25000A/5A或5A/1A~6300A/1A。
● 具有电流互感器变比、二次绕组内阻测试功能。
● 采用RS232或USB接口连接计算机打印数据证书。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
产品简介

        发电厂与变电站的高压电能计量装置,以及大量用户的电能计量装置,关系到发电、送电、供电及用户多方的利益。为保证计量准确,必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。
        国电中星ZXCT-H电流互感器现场校验仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题,同时该产品性能可靠、功能强大。


产品别称
互感器测试仪、互感器现场测试仪、互感器现校仪、全自动互感器测试仪、全自动电流互感器测试仪、电流互感器测试仪、互感器现场测试仪、电流互感器现场校验仪

性能特点
技术指标

1. 电流互感器误差测量部分

1) 整机准确度:被测电流互感器误差限值的1/3

2) 测试范围:5A/5A~25000A/5A或5A/1A~6300A/1A

二次电流为5A的互感器额定一次电流范围

5

7.5

10

15

20

25

30

40

50

60

75

80

100

120

150

160

200

250

300

315

400

500

600

630

750

800

1000

1200

1250

1500

1600

2000

2500

3000

3150

3200

4000

5000

6000

6300



二次电流为1A的互感器额定一次电流范围

5

7.5

10

15

20

25

30

40

50

60

75

80

100

120

150

160

200

250

300

315

400

500

600

630

750

800

1000

1200

1250

1500

1600

2000

2500

3000

3150

3200

4000

5000

6000

6300

    注:二次电流为1A的电流互感器,通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下:

    使用等安匝法测试电流互感器,例如:需测试1000A/5A的互感器,请您将仪器配套的测试线将被测电流互感器穿心两匝,然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。

    同理其它变比使用以下处理方法:

额定一次(A)

穿心匝数

仪器一次电流(A)

80

2

40

120

2

60

8000

2

4000

12000

2

6000

3) 被测电流互感器工作范围:1%~200%

4) 二次负荷:2.5VA~300VA、COSφ=0.1~1.0

5) 被检电流互感器准确度范围:1.0、0.5、0.5S、0.2及0.2S

6) 电阻/导纳测量误差:≤5.0%

7) 测量范围:R:0.00Ω~20.0Ω

             Y:0.000mS~100.0mS

2. 电压互感器校验仪部分

1) 基本误差:

a. 同相分量:

2.电压互感器校验仪部分

1)基本误差:

a.同相分量:X=(X×2%+Y×2%2个字)

    Y=(X×2%+Y×2%5个字)

    “X”、“Y”——仪器的显示值

    “5个字”——仪器的量化误差

b.百 分 表:1级

c.测量范围:f:0.0000%~200.0%

            Δ:0.000′~999.9′

3.仪器消耗功率:20VA

4.仪器准确度等级:0.05S级

5.外形尺寸:460×375×183mm

6.重    量:10.0kg

注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

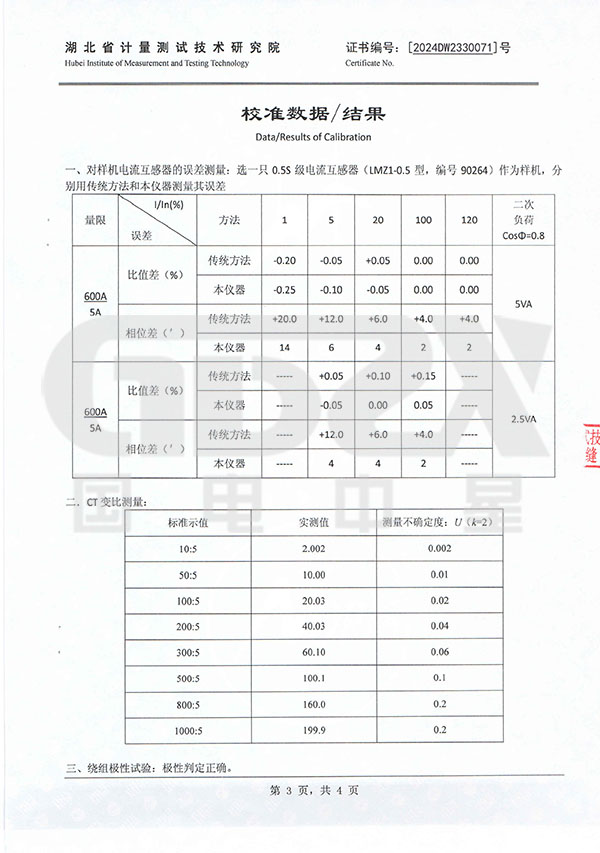

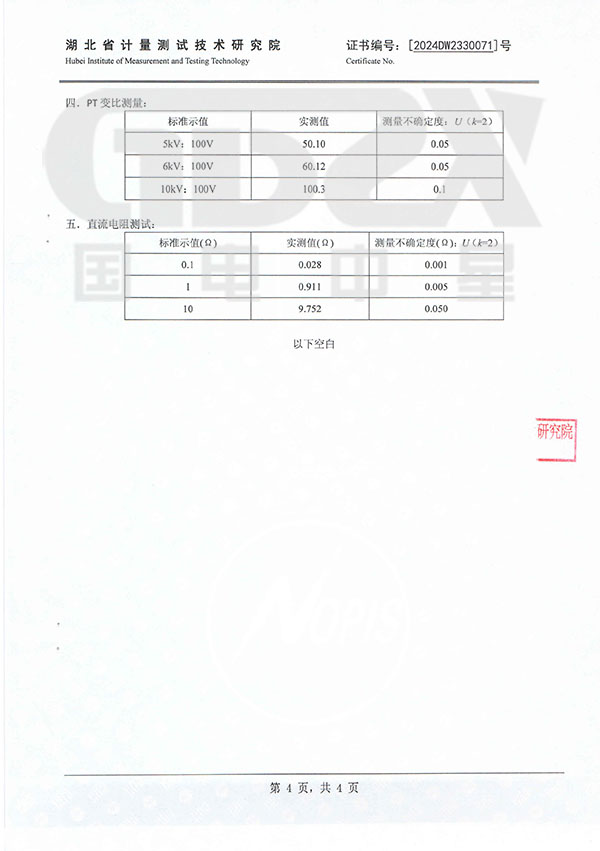

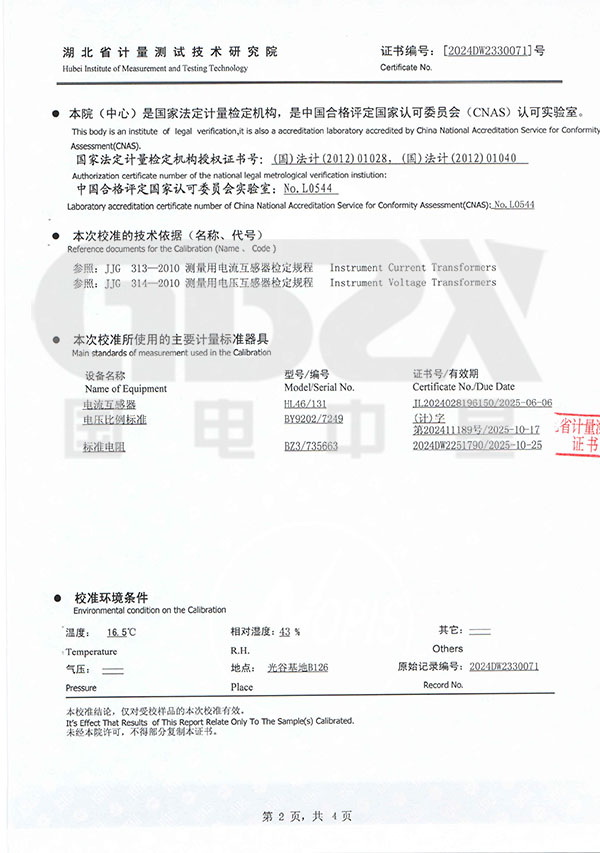

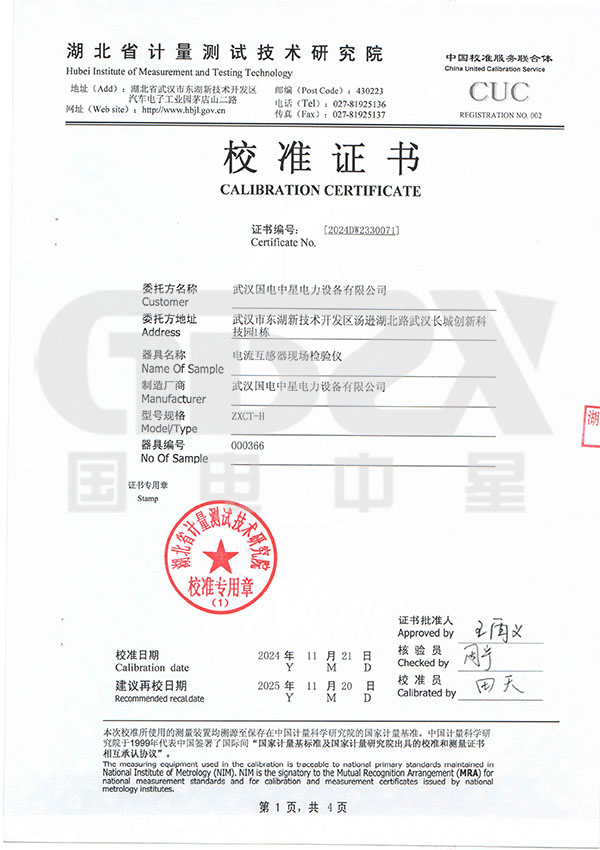

产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
