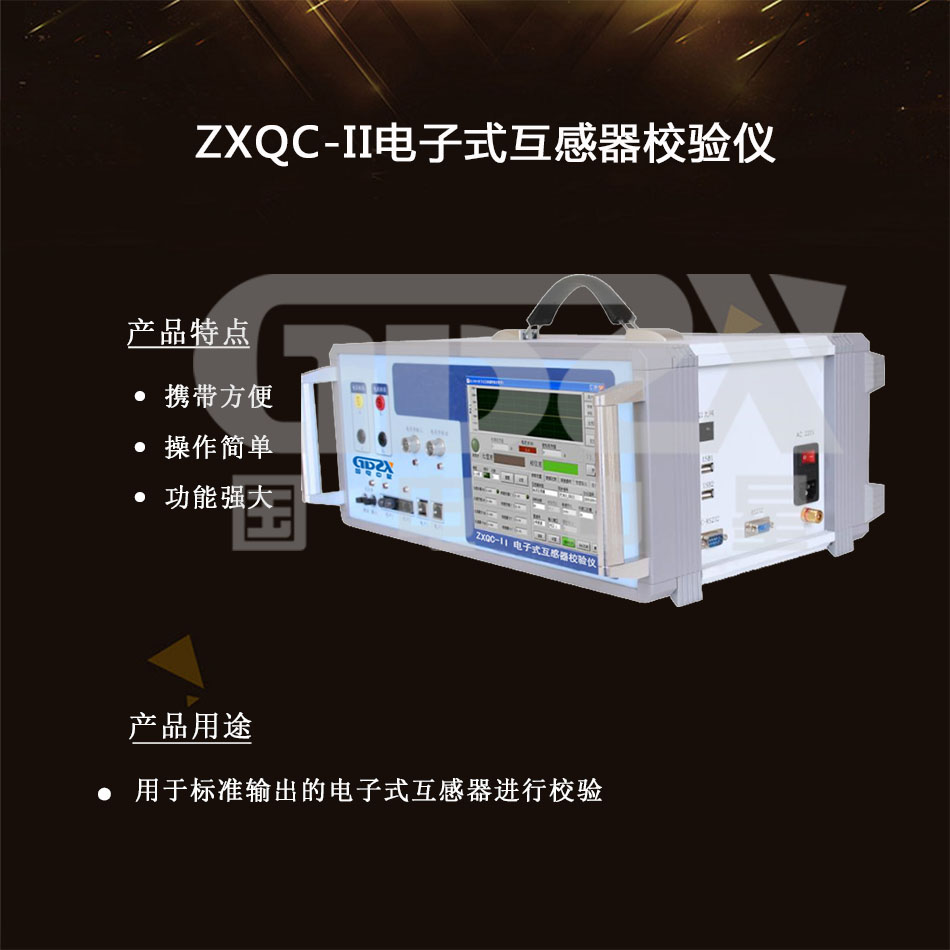

操作视频ZXQC-II电子式互感器校验仪内核采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度。同时，采用多档位自动切换和FIR滤波器提高动态范围和信噪比。使用LabView开发管理软件，界面美观，使用方便。电源和采样输入采取了大量的电磁兼容措施，能够适应复杂的现场测试环境。采用便携式设计方案，方便实验室和现场检测。主要用于对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出的电子式互感器进行校验。校验项目包括：比值差、相位差、延时、极性等。同时配置有小信号输入端子，可对小信号输出的电子式互感器进行校验以及对小信号输入的合并单元进行校验等。
1. 使用传统互感器校验装置（BHE型）和Agilent 3458A数字多用表实现量值传递。
2. 可使用内置的GPS或高稳定度的晶体输出脉冲同步信号。
3. 能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行全帧解析,自动分析ASDU个数,采样点数等，可显示所有通道波形图，无需抓包即可直观查看所有通道数据。

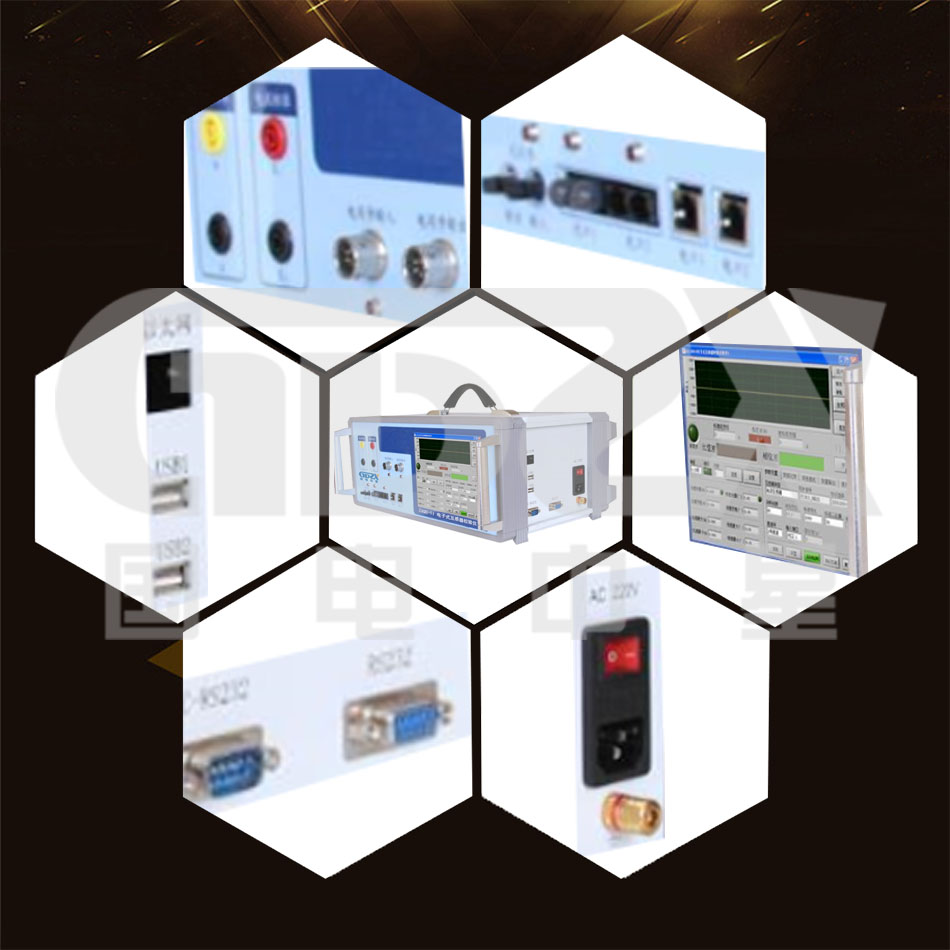

4. 具有ST/SC双光纤以太网接口和双RJ45以太网接口,提高可靠性,同时方便接入不同接口的电子式互感器。
5. 6阶准同步算法使得非同步采样的算法误差逼近于零。
6. 采用24Bit AD芯片和512倍过采样技术,大大扩展带宽提高精度。
7. 采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比。
8. 实时显示波形、频率、幅度、相位等数据便于综合分析互感器性能。
9. 带有工控机，800*600触摸屏。更能方便操作。
10. 配有功能强大，操作简便的操作软件，可运行于工控机或笔记本
11. 可统计比值差及相位差的均值、变差、极值、多次误差等数据，可对电子式互感器的稳定性及线性进行全面检定。
准确度等级 | 0.05级 (比差< 0.05%,角差< 2') | ||
通信协议 | IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE | ||
输入范围 | 电压量程 | 100V/√3 和 100V | |
电流量程 | 1A、5A | ||
小信号输入量程 | 150mV、200mV、225mV、4V、1.625V、1V、2V、3.25V、4V、6.5V | ||
精确测量范围 | 电压(V) | 5%-120%Un (有效值 0.05%RD Un =100/√3V 或 100V) | |
电流(A) | 1%-120%In (有效值 0.05%RD In=1A 和 5A) | ||
小信号输入 | 1V以上量程 | 1%-120%Un 0.05S级(用于检计量互感器 ) | |
1V以下量程 | 100%~2000%Un 0.05%级(用于检保护互感器) | ||
谐波测试精度 | 比差 | 0.1%Uh 或 0.1%Ih | |
角差 | 10分 | ||
AD采样精度 | 在额定量程幅度测量不确定度 优于 0.01% | ||
小信号输出（选配）
| 输出电压 | 0~ 7V | |
输出谐波 | 2~ 40次 | ||
输出精度 | 0.05~5V 0.05%RD | ||
谐波精度 | 0.05% | ||
输入回路功耗 | 输入电压回路功耗 | < 0.2VA (100V、57.7V) | |
输入电流回路功耗 | < 1VA (5A) | ||
输入电流回路功耗 | < 0.2VA (1A) | ||
以太网接口 | SC光纤接口 | 1个(多模光纤波长1310nm) | |
ST光纤接口 | 1个(多模光纤波长1310nm) | ||
RJ45 接口 | 2个 | ||
同步 | 光B码同步输入(秒脉冲和B码可配置 ) | 1个 | |
光B码同步输出(秒脉冲和B码可配置 ) | 1个 | ||
电同步输入 | 1个 | ||
电同步输出 | 1个 | ||
人机接口 | 显示 | TFT液晶分辨率800*600 | |
操作 | 触摸屏操作，工控机有USB口，可连接USB的鼠标键盘 | ||
整机重量 | ≤10kg | ||
供电电源电压 | 220V±10%，50Hz | ||
外部空气温度 | -10℃ ~ 55℃ | ||
最大相对湿度 | <85% | ||
