ZX3030E多功能交流采样校验装置

表源一体可手动或自动校验各种指示仪表、电能表、变送器、交流采样器的仪器

参考标准：JJG307-2006,JJG597-2005

● 负载能力强，可直接带1uF电容（100V档）

● 多重保护：电源联动保护、限流保护、自动关闭功放输出等。

● 严格的过载试验、颠震试验、误操作试验、高温老化试验，可靠性异常好。

注：关于产品购买、技术维护等服务，欢迎致电! 4000-828-027

产品简介

ZX3030E多功能交流采样校验装置是本公司应用当今科研成果推出的高技术产品。该产品引用新的设计理念，采用强大的DSP数字处理系统及高精度A/D、D/A转换器，采纳用户的使用心得，集多年电测仪器研发之大成。功能强大，表源一体，不需另配标准表即可手动或自动校验各种指示仪表、电能表、变送器、交流采样器。

产品别称

多功能交流采样校验装置、交直流指示仪表校验装置、变送器校验装置、电能表检定装置、多功能三相交直流标准源

性能特点

1、基于DSP的数字信号合成和数据采集处理技术，使得装置输出稳定可靠。

2、装置综合误差0.05级，精度高、指标优。

3、配置强大的微机管理平台，可通过微机校验、传输、打印及数据管理；配有无线接收与发射装置，方便各类仪表，特别是交流采样器的远程校验。

4、电压、电流量程可根据被试表设定，自动换档。

5、大屏幕液晶显示，弹出式中文菜单，光标任意移动，提供在线帮助提示，操作简便，显示内容丰富。

6、可输出交直流电压、电流，配有功率，频率，相位，功率因数及交直流电压电流标准，校验时，可同时显示一次及二次值，自动计算并显示校验误差，校验结果可存储、预览。

7、可设置2~31次谐波输出，方便各类仪表的谐波试验。

8、装置具有外部软件校准功能。

9、负载能力强，可直接带1uF电容（100V档）

10、多重保护：电源联动保护、限流保护、自动关闭功放输出等。

11、严格的过载试验、颠震试验、误操作试验、高温老化试验，可靠性异常好。

12、德国标准机箱，体积小、重量轻，便于携带。

技术指标

项目	指标
电压交流量程	基本量程 25V、100V、250V、600V
电压交流量程	自动量程：15V～600V
电压直流量程	基本量程：100mV、25V、100V、250V、600V
电压直流量程	自动量程：15V～600V
电压调节范围	0～130% UN
电压调节细度	0.002%UN
电压输出容量	≥20VA/相
电压精度	0.05级（100mV为0.1级）
电流交流量程	基本量程：0.1A、1A、5A、25A
电流交流量程	自动量程：0.05A～25A
电流直流量程	基本量程：20µA、200µA、2mA、20mA、0.1A、1A、5A、25A
电流直流量程	自动量程：20µA～20mA及0.1A～25A
电流调节范围	0～130%IN(25A档，0～120%)
电流调节细度	0.002%IN
电流输出容量	≥25VA/相
电流精度	0．05级
频率调节范围	40HZ～70HZ
频率调节细度	0.01HZ
频率调定值精度	±0.01HZ
相位调节范围	0～359.99°
相位调节细度	0.01°
相位精度	±0.2°(额定电压、电流满量程输出时)
三相功率精度	0.05级（无功为0.2级）
三相电压对称	三相四线120°±0.2°
三相电压对称	三相三线60°±0.2°
电压电流波形失真度	< 0.3%
谐波分量	2~31次（超过11次的，只能设置奇次谐波）
电压、电流、功率稳定度	≤0.01%(1分钟)
测量精度	0.01级（0～±20mA、0～±5V）
装置综合误差	0.05%
重量	18kg
体积	432×428×175
供电电源	220V±10%

注：了解更多国电中星产品信息请进入产品中心。服务热线：400-0828-027

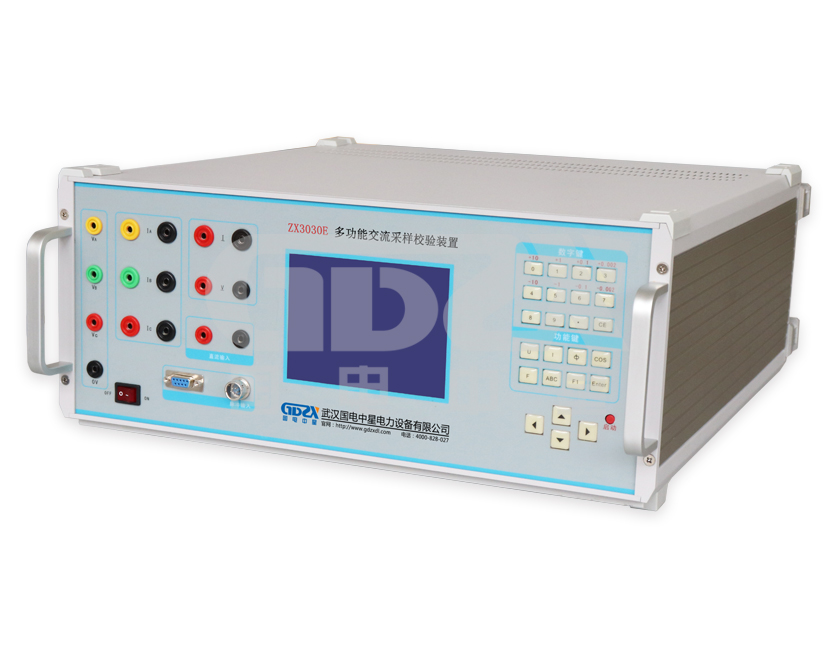

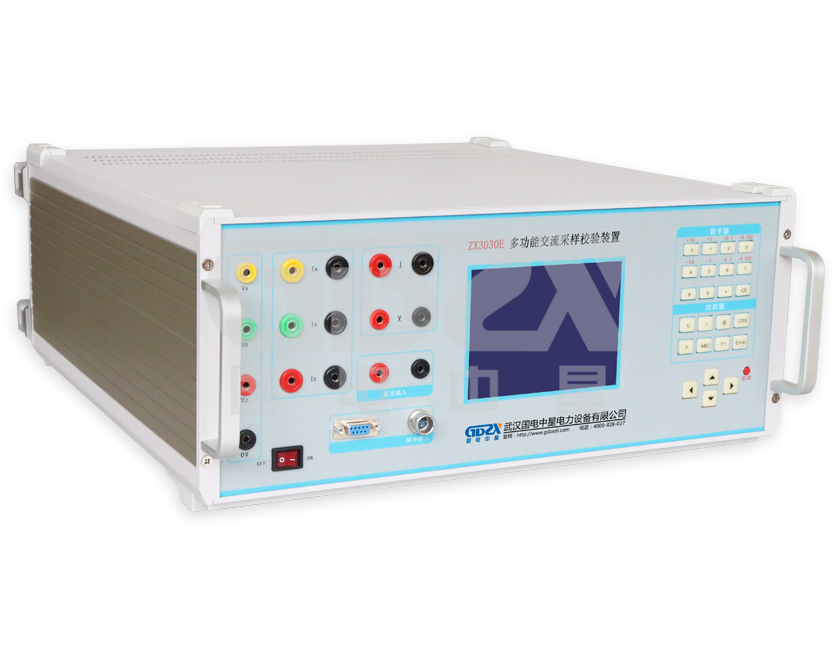

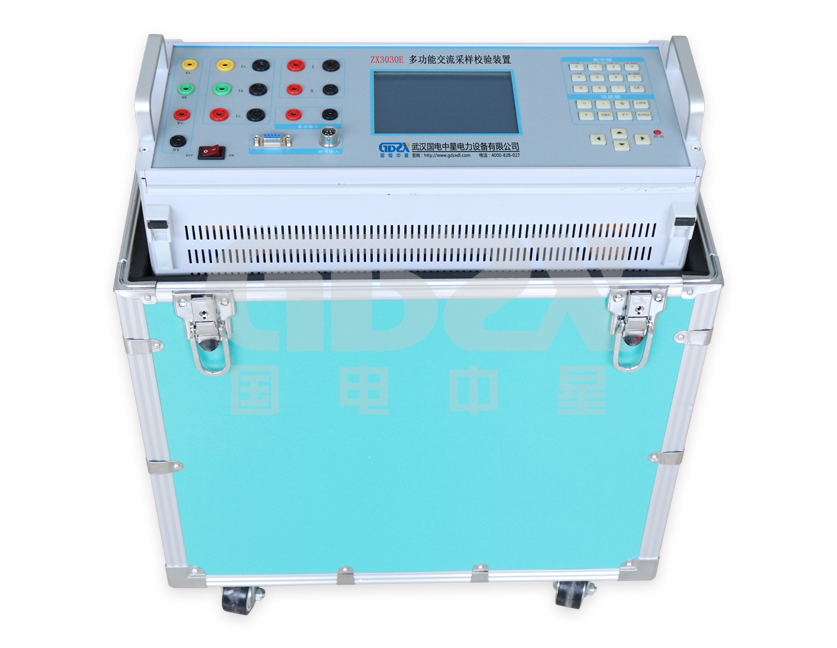

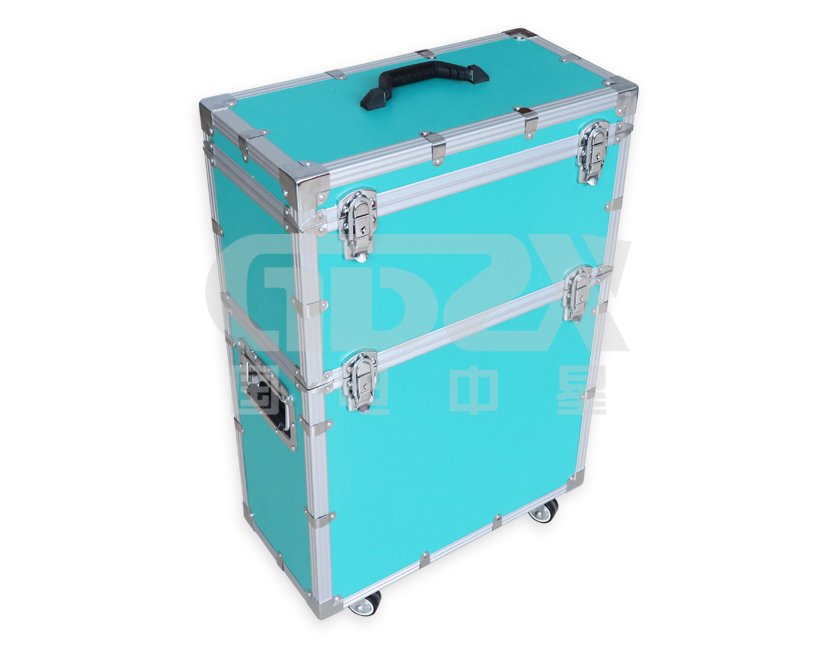

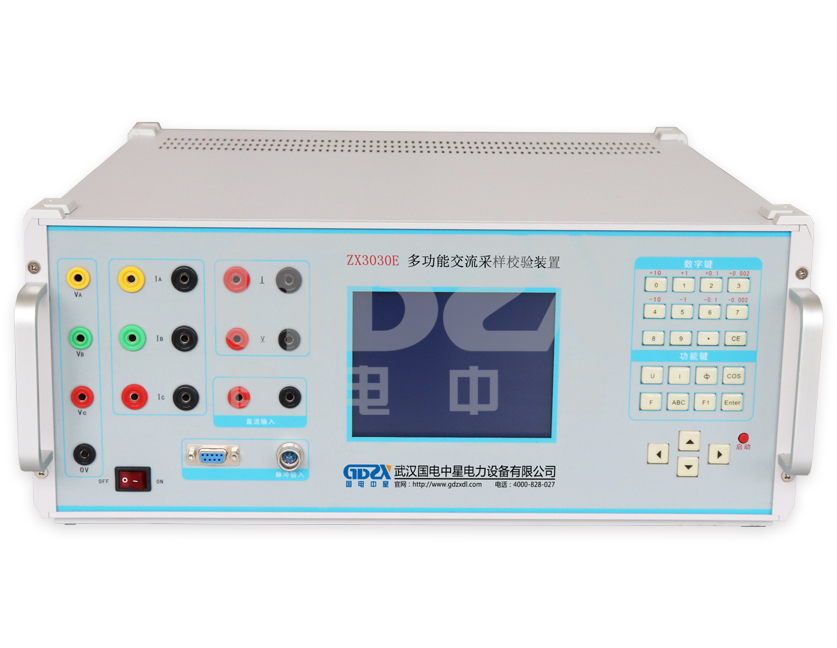

ZX3030E多功能交流采样校验装置组图

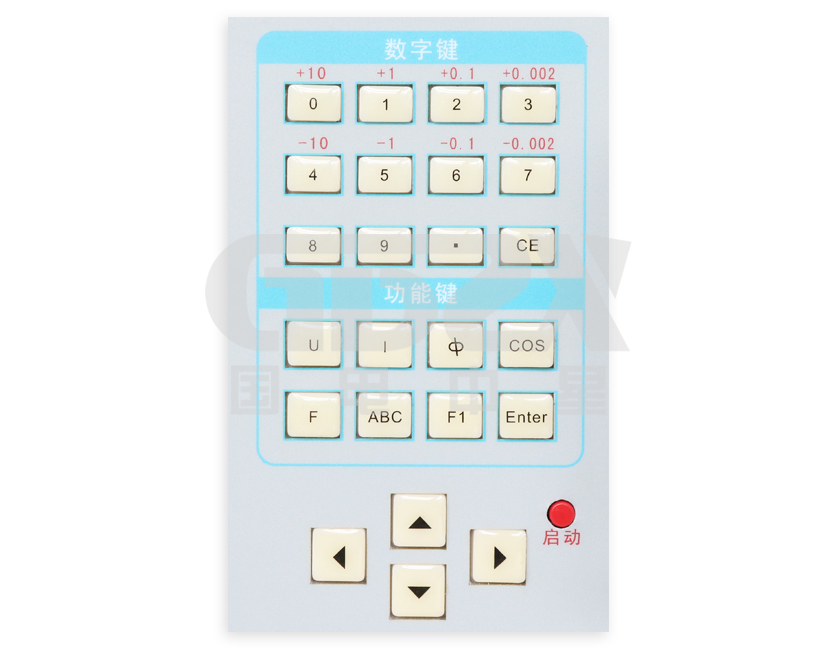

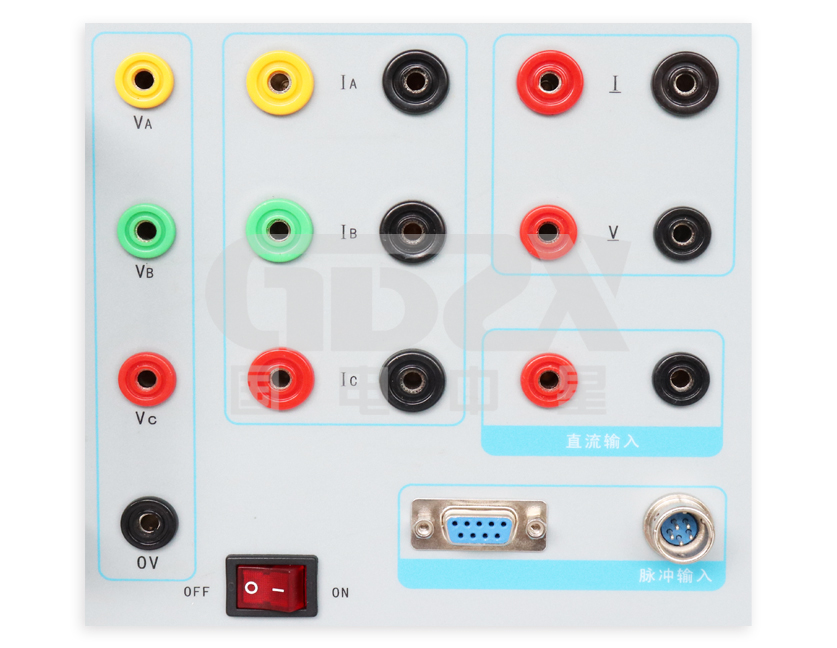

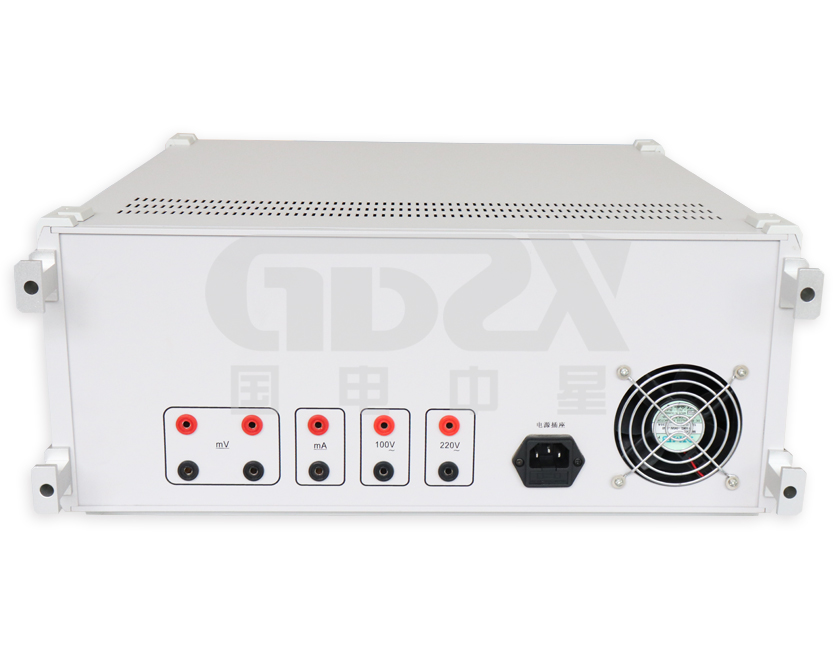

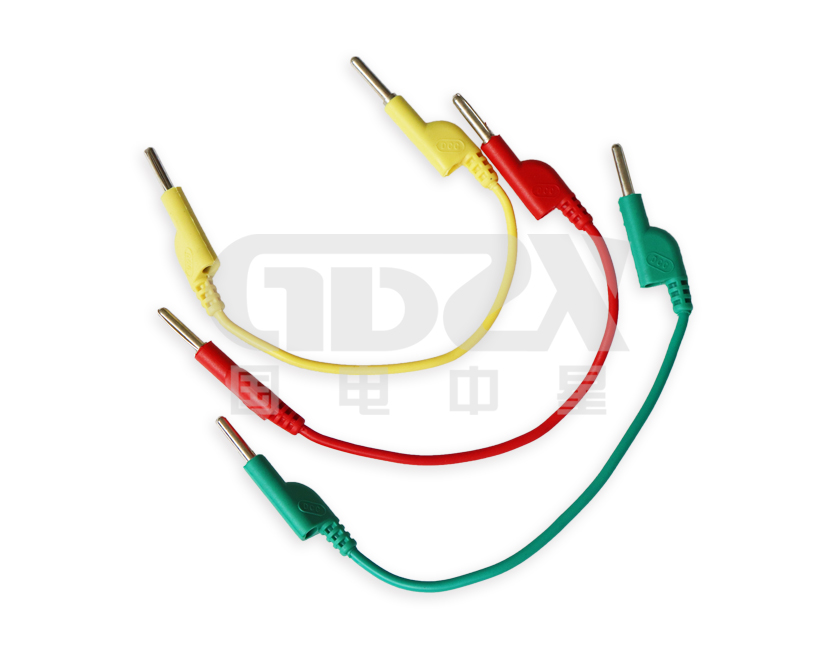

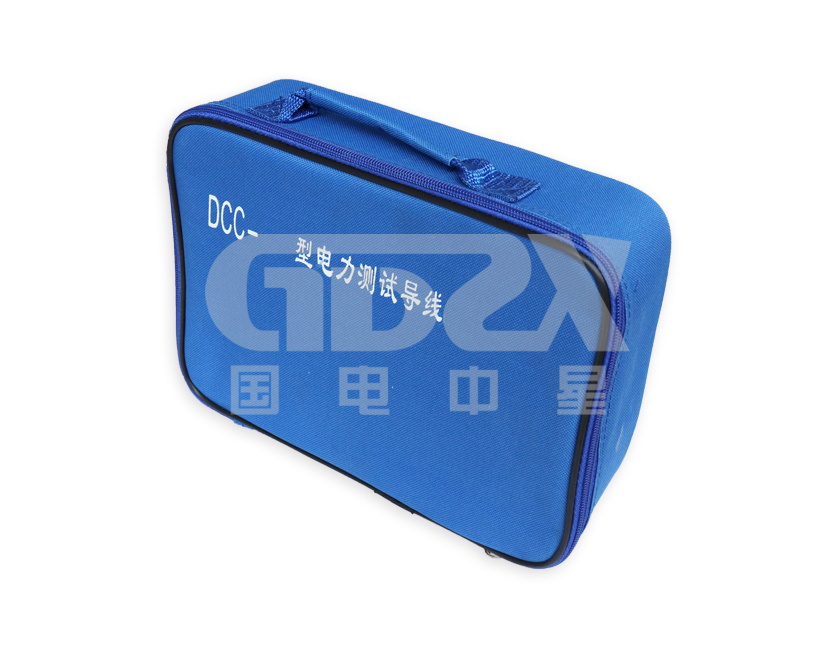

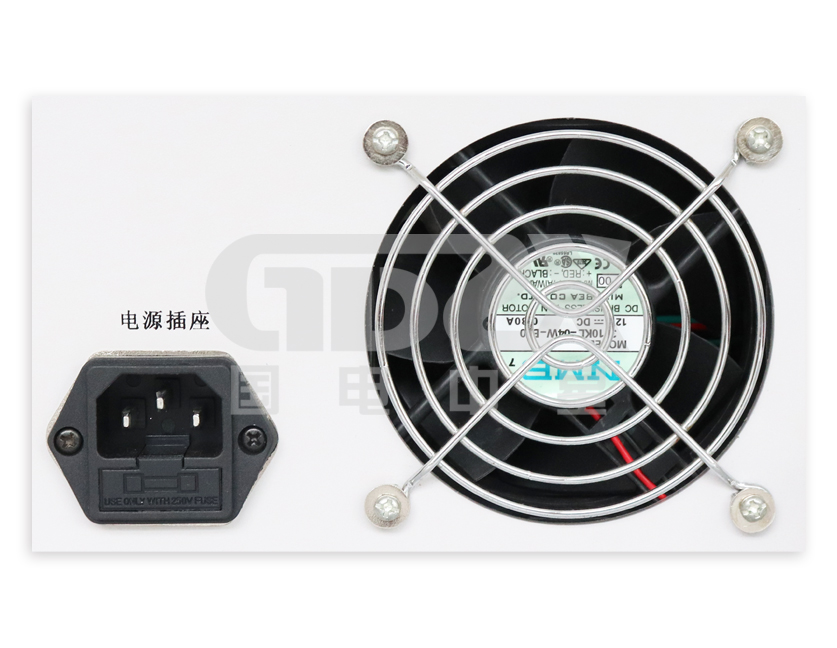

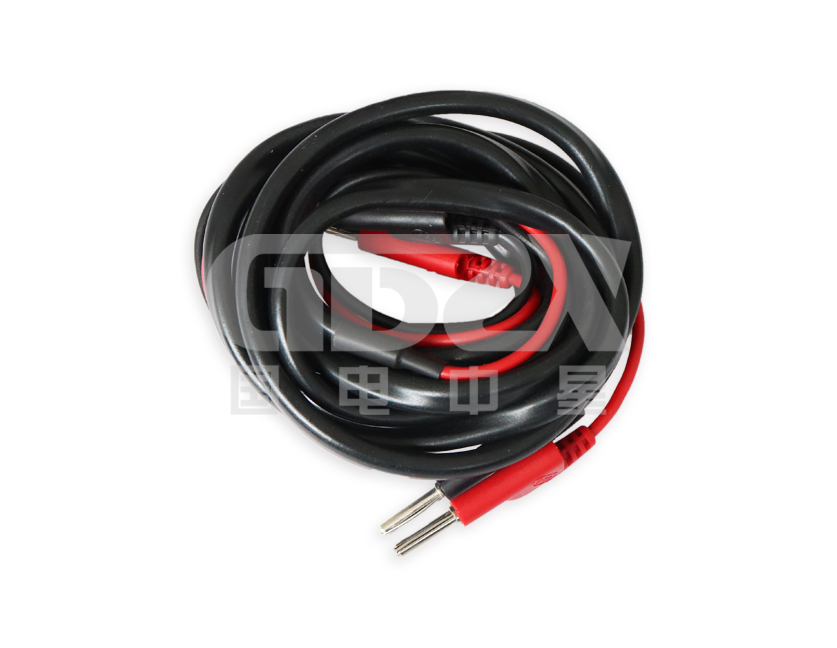

ZX3030E多功能交流采样校验装置细节图

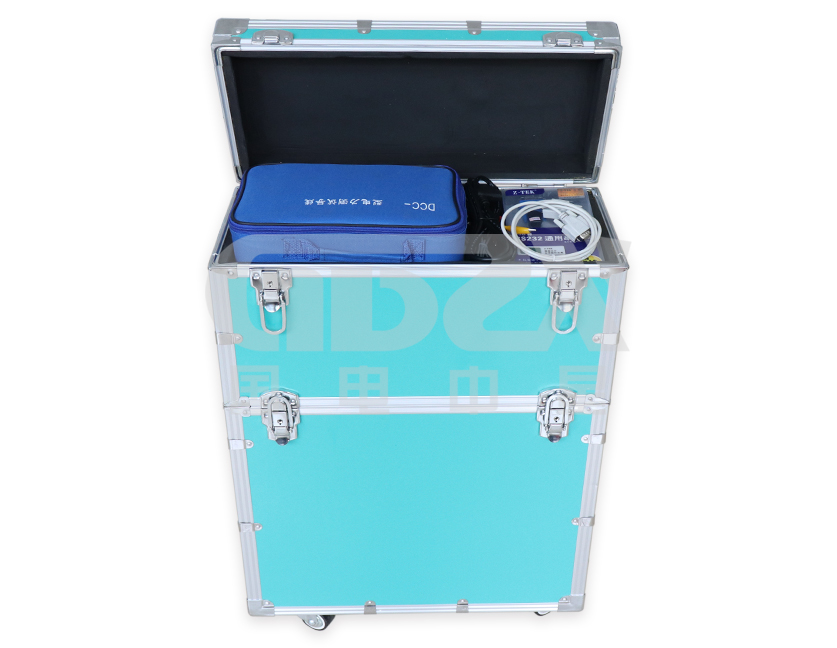

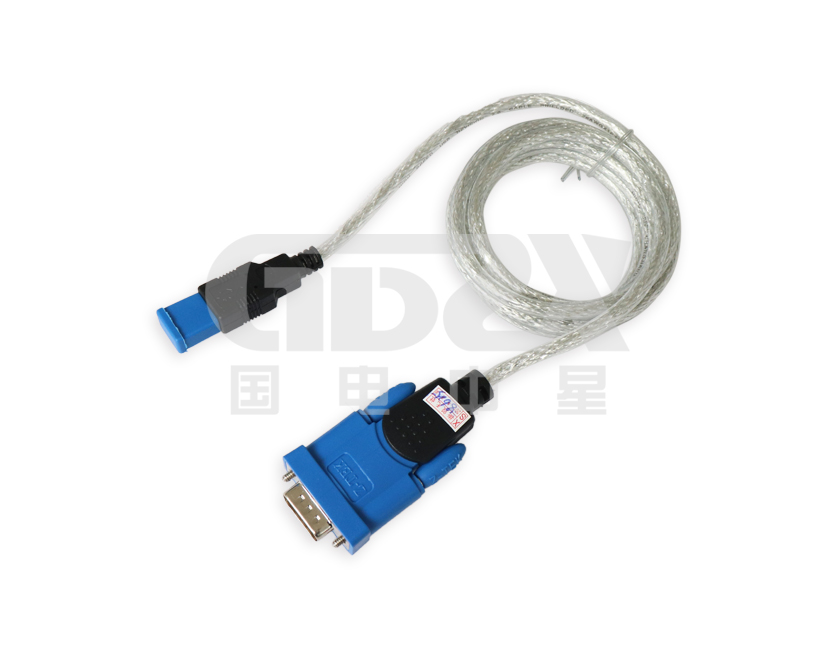

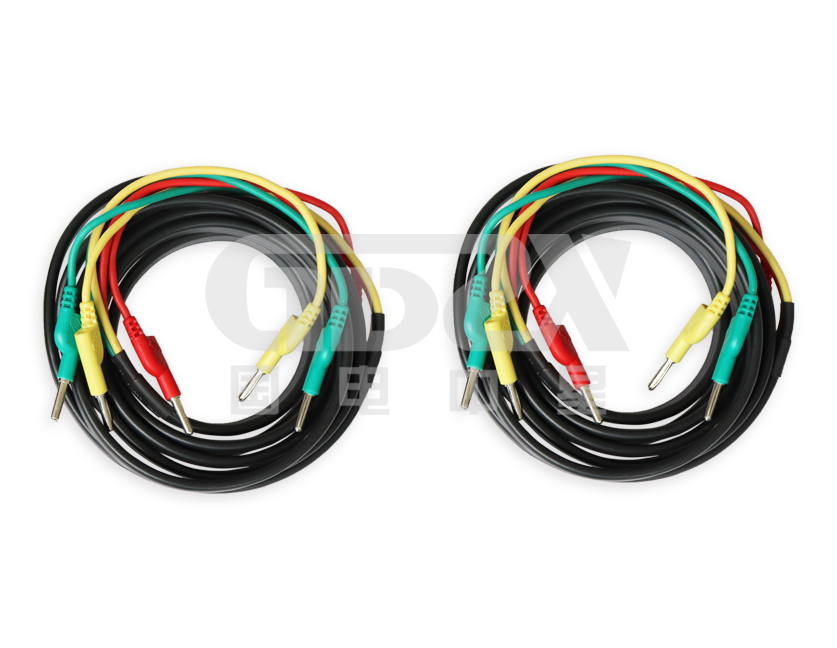

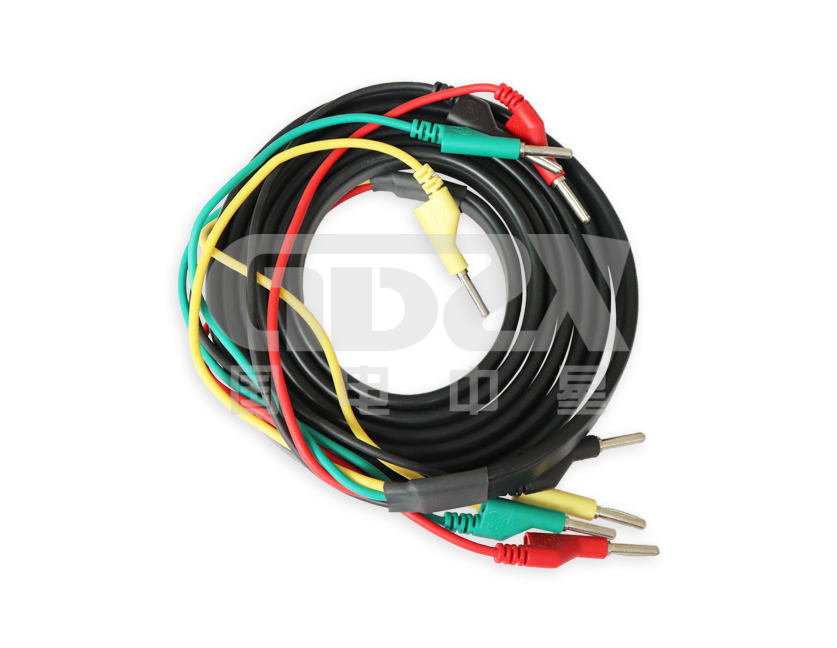

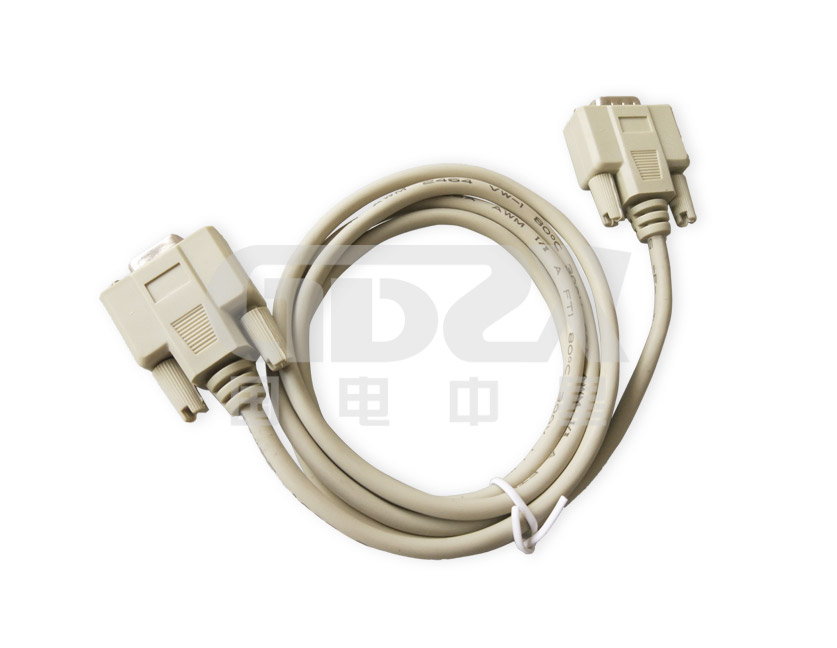

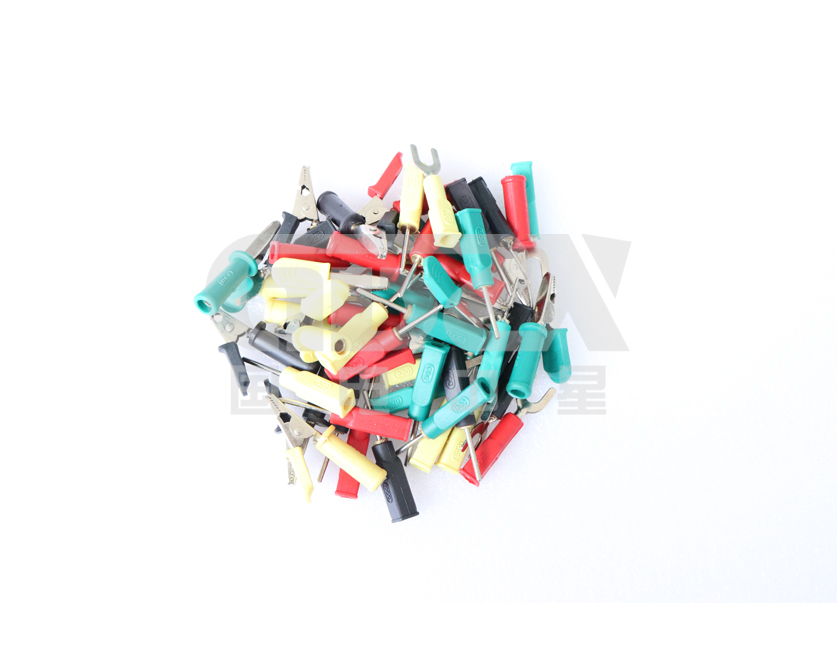

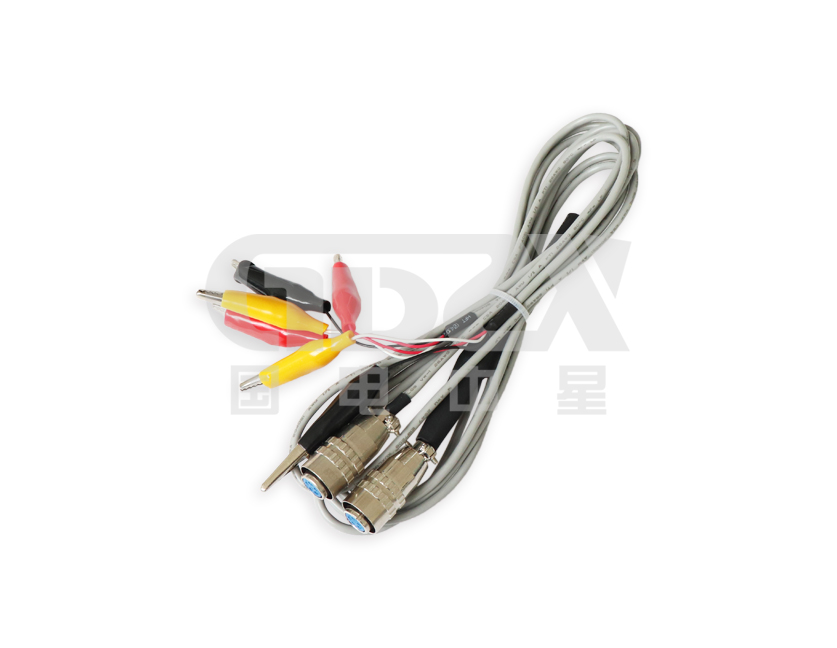

产品图集

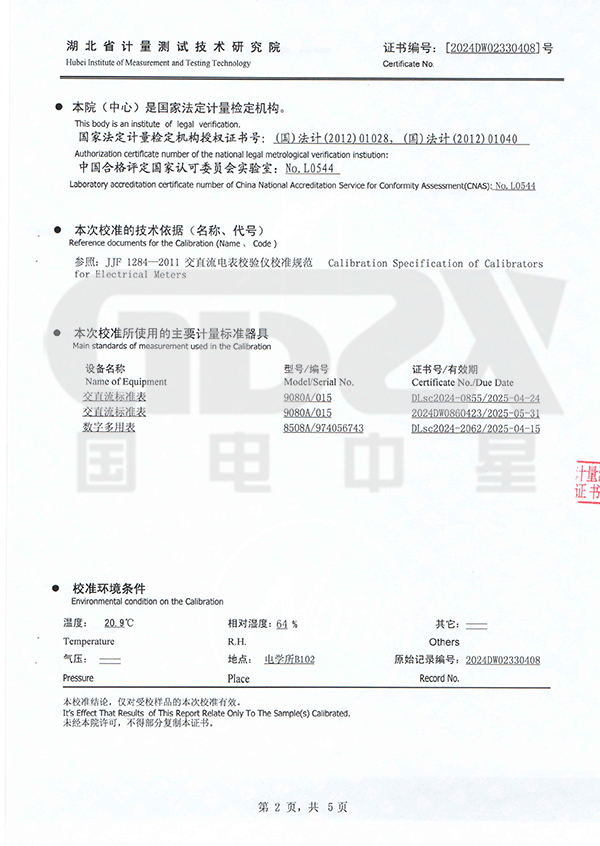

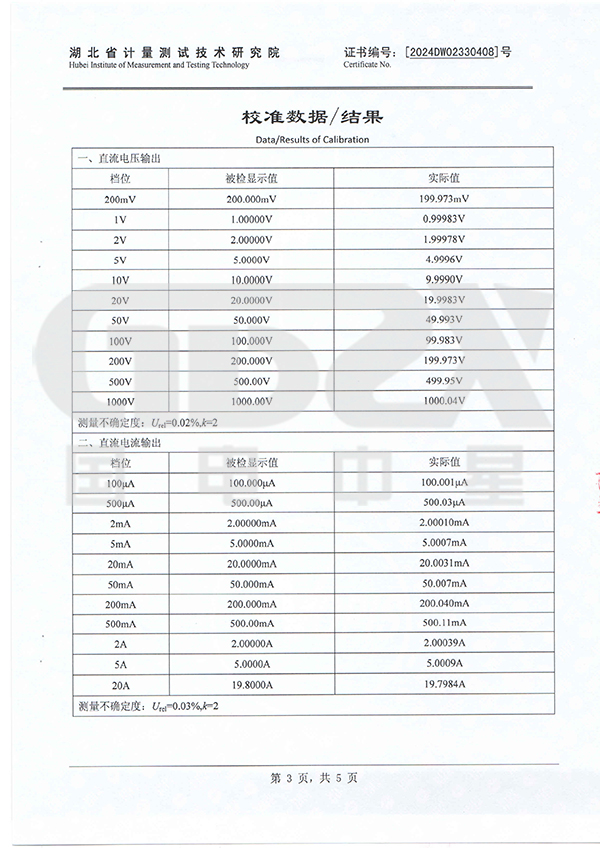

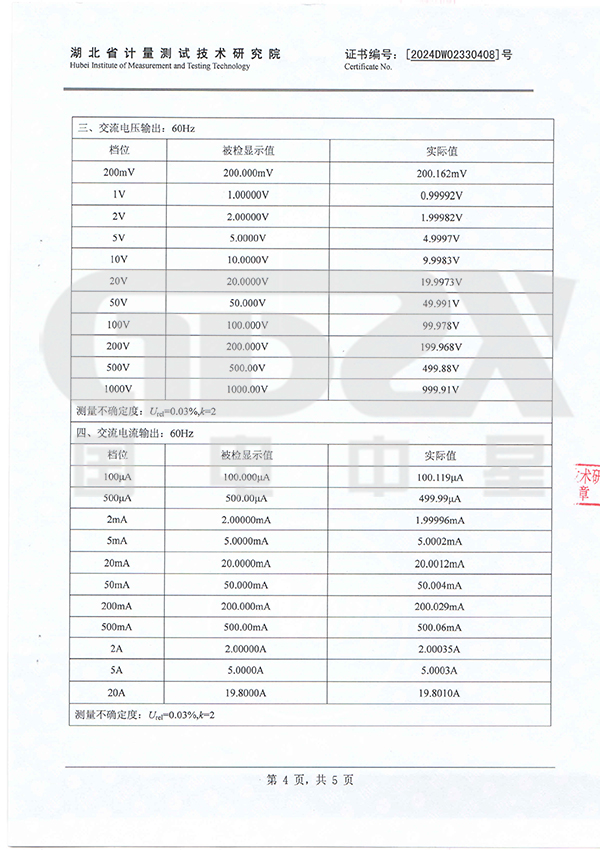

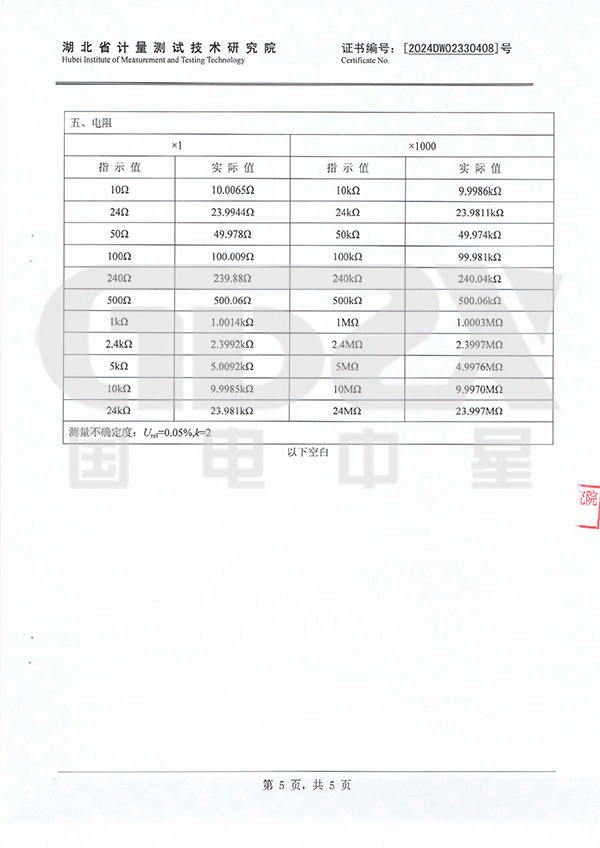

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
