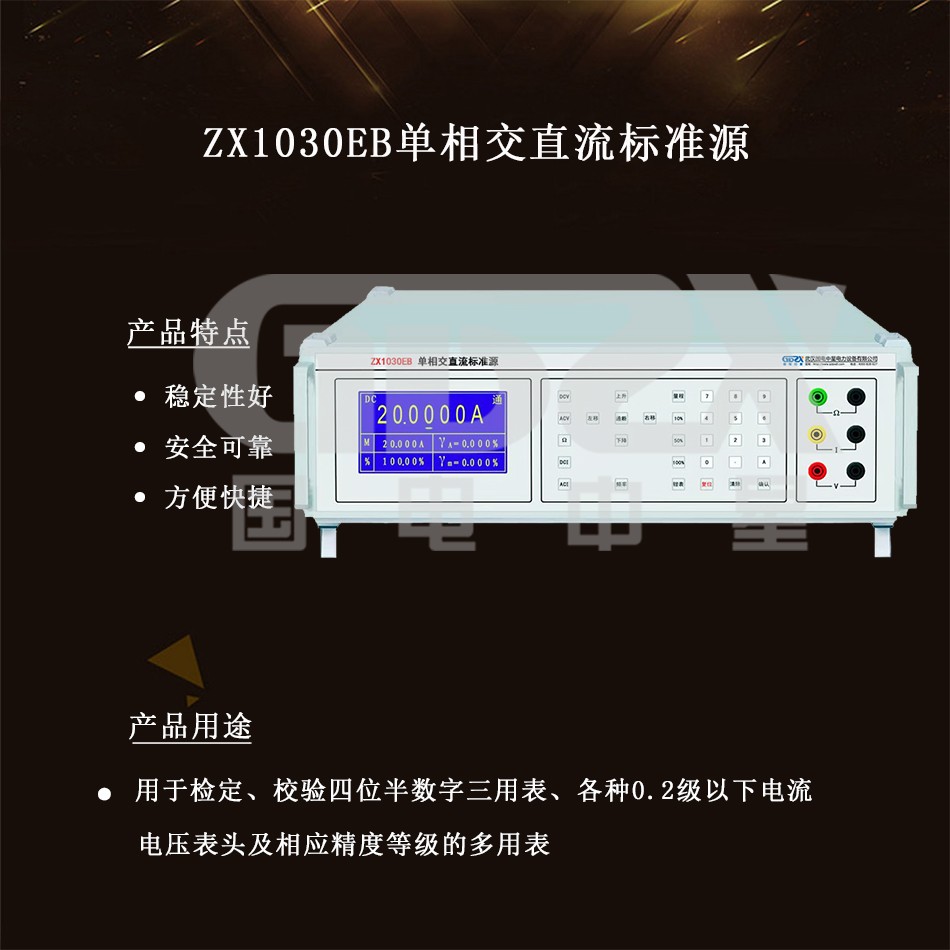

ZX1030EB单相交直流标准源具有六位LCD液晶屏数字显示输出值、被检表误差、输出量百分比、被检表满度值、频率等参数的交直流电压、电流校准源。另设8档标准电阻器组,方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。
ZX1030EB单相交直流标准源采用数字式闭环控制技术和大屏幕LCD显示器,结合视窗技术设计出屏幕显示,显示内容区域化;采用先进的稳幅、功放、保护新技术,使其稳定性好、精度高、安全可靠;采用按键设定和按位调节输出幅度值,满足定值输出和连续调节的不同需求,使用更加方便快捷。
1)具有电压、电流及电阻输出,稳定性好,负载能力强。

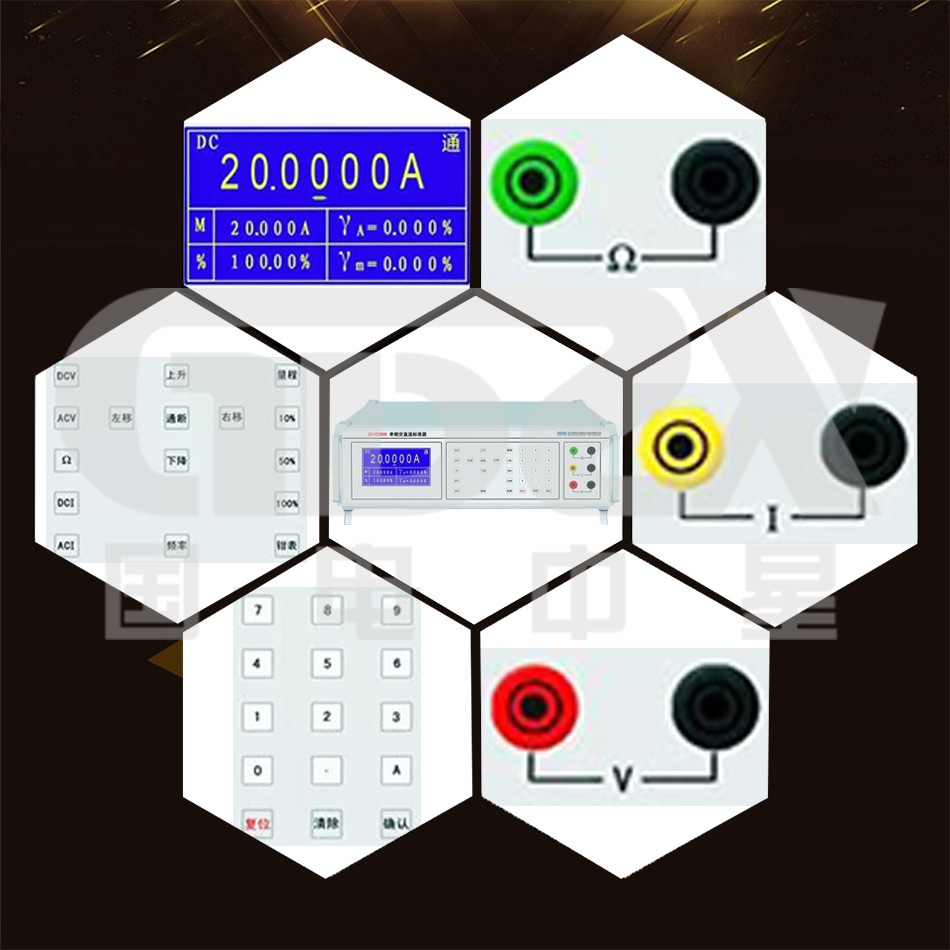

2)采用240×128大屏幕显示器,具有良好人机界面。同时显示输出值、被检表的量程、示值误差和引用误差、交流频率、输出状态等。
3)按键设定和按位调节输出幅度值。内部档位自动切换。
4)采用“闭壳”校准技术,校准无需打开机箱。
5)供选择的交流频率为三种:50Hz、60Hz、400Hz。
6)具有独特的保护电路和完善的自我保护功能,减小因为误操作给标准表和被检表带来的危害。
7)具有钳表检测功能,输出显示与钳表指示同步,配备我公司的ZX1000A钳形表校验线圈(选购件),可测量0~1000A电流。
8)具有扫描盘表功能,使用该功能校准仪将在零与设定值间匀速升降。
9)具有格数直显功能,按格直接设定输出,方便指针表检测。
10)标准RS-232接口,校准仪与PC机联接,实现真正的双向通讯,通过计算机操控校准仪。
技术参数 | 详细参数 |
项目 | 输 出 范 围 | 额定输出 | 最大输出 | 准 确 度 |
电压 | 0.00100~0.22000V | 20mA | 40mA | 基本误差: DC:±(0.02%读数+0.03%量程) AC:±(0.03%读数+0.05%量程) 电压附加误差:±0.02mV 1000V附加误差:±0.05%读数 20A附加误差:±0.03%读数 频率附加误差: 400Hz:±0.03%读数 AC2mA以下不考核精度 |
0.22001~2.20000V | 50mA | 100mA | ||
02.2001~22.0000V | 100mA | 200mA | ||
022.001~220.000V | 50mA | 100mA | ||
0220.01~1100.00V | 10mA | 20mA | ||
电流 | 0.00000~0.11000mA | 3V | 4V | |
0.11001~0.55000mA | ||||
0.55001~2.20000 mA | ||||
2.20001~5.50000 mA | ||||
05.5001~22.0000 mA | ||||
22.0001~55.0000 mA | ||||
055.001~220.000 mA | ||||
220.001~550.000 mA | ||||
0.55001~2.20000 A | 2V | 3V | ||
2.20001~5.50000 A | ||||
05.5001~22.0000 A | 1V | 1.5V | ||
电阻 | 10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ、10MΩ、100MΩ | 0.25W | ±0.2%+20mΩ |
电源功耗 | 交流电源电压220V±10%,频率50Hz±1Hz,功耗:250VA |
工作环境 | 工作环境的温度5℃~35℃,相对湿度﹤80% |
外形尺寸 | 470×160×430mm |
重 量 | 约16kg |
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
-
