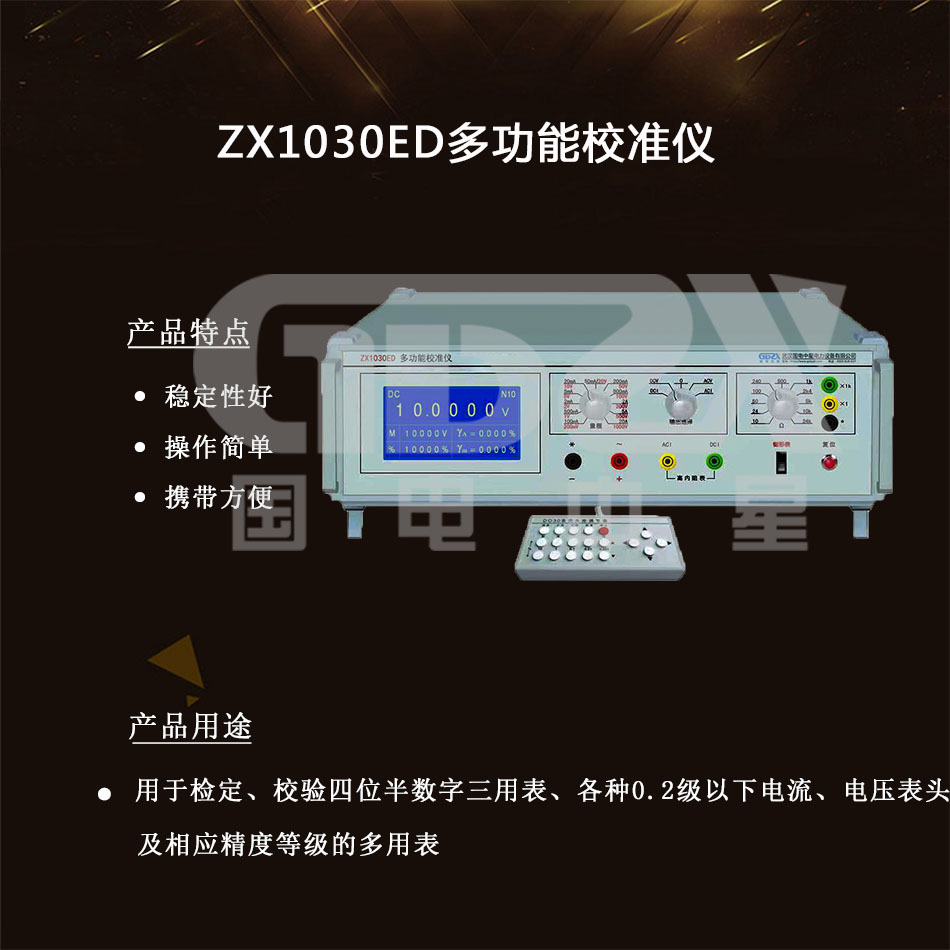

ZX1030ED多功能校准仪是采用240X128液晶屏,六位LCD数字显示输出值、被检表误差、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。另设22档标准电阻器组,方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。校准仪采用数字式闭环控制技术和大屏幕LCD显示器,结合视窗技术设计出屏幕显示,显示内容区域化;采用先进的稳幅、功放、保护新技术,使其稳定性好、精度高、量程宽、分档细、安全可靠;幅值调节可选按百分比调节和按位调节,满足定值输出和连续调节的不同需求,使用更加方便快捷。适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用,配合高等级标准表,校对0.1级以上电流、电压表。广泛应用于电力、计量、铁路、工矿企业、科研院所等单位的质检、计量及仪表维修,是比较理想的标准工具。
1) 具有电压、电流及电阻输出,稳定性好,负载能力强。
2) 电压、电流档位设计合理,备有扩展量程。通过调节器上的满度键M进行量程扩展,最大限度满足被检表各种量程检测的需求。

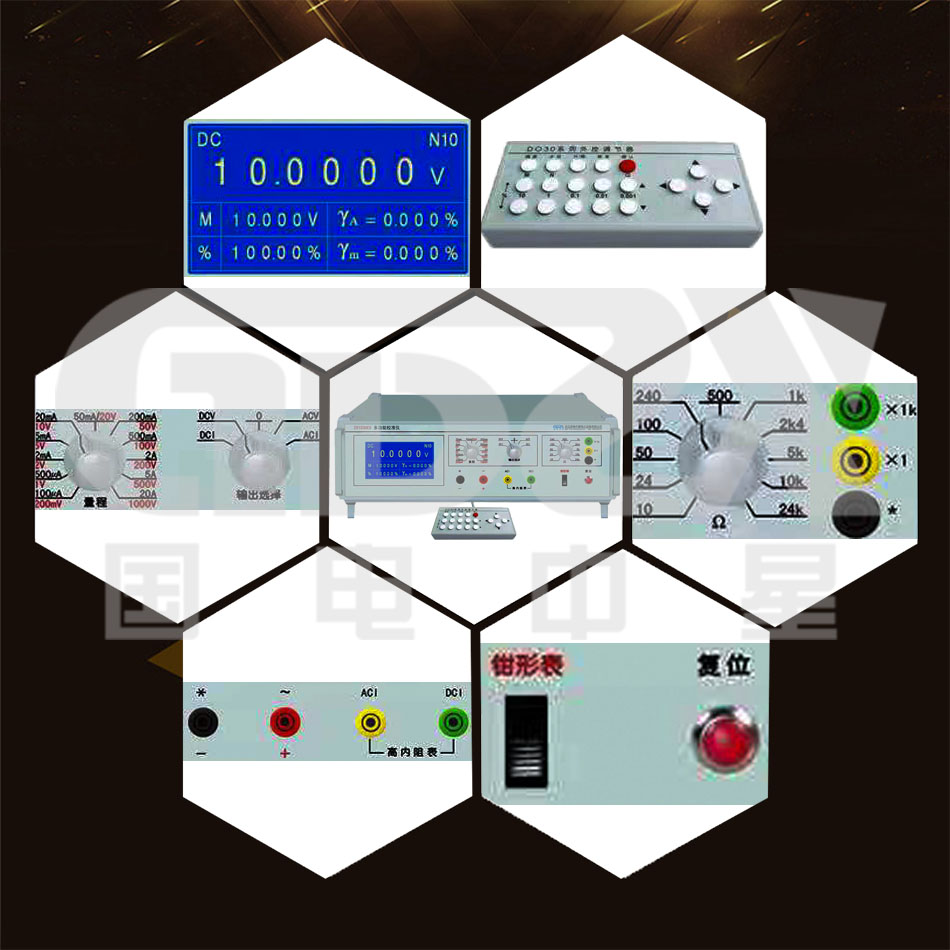

3) 采用240×128大屏幕显示器,具有良好人机界面。显示实际输出值、百分比、档位、量程、被检表示值误差rA和引用误差rm、被检表满度值、频率、步进值等。
4) 采用按百分比调节输出量。百分比控制量分为100%/N、10%/N、1%/N、0.1%/N、0.01%/N(步进:N = 4、5、6、10、15)。
5) 采用按位调节输出量。光标在六位输出值的下方,按左右箭头可移动光标,按上下箭头增减光标所指位数值,以调节校准仪输出大小。
6) 供选择的交流频率为五种:市电同步、50Hz、60Hz、400Hz、1000Hz。50Hz输出可以选择市电同步,以减小被检表的拍频影响。
7) 输出超载能动保护,手动复位。
8) 具有独特的保护电路和完善的自我保护功能,减小因为误操作给标准表和被检表带来的危害。
9) 具有钳表检测功能,输出显示与钳表指示同步,操作非常方便。配备我公司的1000A钳形表校验线圈(选购件),可测量0~1000A电流。
10) 可通过RS-232接口与PC机联结,进行检定数据处理和档案管理等功能。(选购件)。
项目 | 输 出 范 围 | 额定 输出 | 最大 输出 | 准 确 度 | |
电
压
| 0~200mV | 20mA | 40mA | 基本误差: DC:±(0.02%读数+0.03%量程) AC:±(0.03%读数+0.05%量程)
附加误差: 电压附加误差:±0.02mV 1000V附加误差:±0.05%读数 20A附加误差:±0.03%读数 频率附加误差: 400Hz:±0.03%读数 1kHz:±0.05%读数 交流电流2mA以下不考核精度 | |
0~1V~2V | 50mA | 100mA | |||
0~5V~10V~20V | 100mA | 200mA | |||
0~50V~100V | 50mA | 100mA | |||
0~200V~500V~1000V | DC10mA AC20mA | DC20mA AC40mA | |||
电
流 | 0~100μA~500μA~2mA~ 5mA~20mA~50mA | 3V | DC20V AC12V | ||
0~0.2A~0.5A | 3V | DC3V AC12V | |||
0~2A~5A~20A | 2V | ||||
中 值 电 阻 | 10、24、50、100、240、500(Ω)1、2.4、5、10、24(kΩ)另加×1000、×1倍率档位(10kΩ~24MΩ) | 0.25W | ±0.2%+20mΩ | ||
电源功耗 | 交流电源电压220V±10%,频率50Hz±1Hz,功耗:250VA | ||||
工作环境 | 工作环境的温度5℃~35℃,相对湿度﹤80% | ||||
工作时间 | 连续 | ||||
外形尺寸 | 470×160×430(mm) | ||||
重 量 | 约16kg |
