ZX3030B三相交直流标准源

参考标准:JJG307-2006,JJG597-2005

● 可检验电力系统中各种电表,
● 采用高精度大功率精密运放,工作频带为40Hz~1kHz,具有良好的线性。
● 双重输出保护,使输出信号具有高保真、高抗冲击的能力。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
产品简介

        ZX3030B三相交直流标准源是本公司开发研制的高精度多功能标准源【源表一体便携式检定装置】系列产品之一。本仪器的核心技术是ARM+FPGA;高速高精度D/A转换器与直接数字合成技术(DDS)。产品内置高精度参数标准,采用模拟闭环反馈和数字PID调节,使输出电压、电流、频率、相位、功率、电能(选项)等即为长期稳定跟踪设置数据。
ZX3030B三相交直流标准源具有精度高、工作稳定可靠、操作方便灵活等特点。

产品别称

三相交直流指示仪表检定装置、三相多功能电能表检定装置、电能表现场校验仪 、三相交直流仪表校验装置、三用表校验装置、交直流标准源、三相程控精密测试电源、标准测试电源、三相标准源

性能特点
技术指标

1、交流输出:
 1)输出电压电流:
  a.输出电压范围:0 ~ 600V
  b.额定电压量程:25V、50V、100V、200V、400V、600V
  c.输出电流范围:0 ~ 24A
  d.额定电流量程:0.1A、0.5A、1A、5A、10A、20A
  e.电压电流调节范围:0~120%
  f.电压电流调节细度:5×10-5
  g.电压电流准确度:误差≤0.03%(读数)±0.02%(满度);0.05级
  h.电压电流输出功率:各额定量程  满度100%
                      输出时,输出功率不小于20W
 2)输出频率:
  a.频率范围:45Hz ~ 65Hz
  b.频率分辨率:0.001Hz
  c.准确度: 0.01Hz
 3)输出相位:
  a.输出范围:0.00 °~359.99 °
  b.调节细度 0.010
  c.输出准确度:0.1°
 4)输出谐波:
  a.谐波2~32次,
  b.幅度0~20%,
  c.各次谐波相位细度0.010·N(N为谐波次数)
 5)输出功率:
  a.输出功率范围:额定电压量程与额定电流量程任意组合
  b.输出准确度:在各额定功率量程范围符合0.1、0.05 级准确度
                无功功率准确度下降一个等级
 6)输出波形失真度:
  a.交流电压、电流输出波形失真度≤0.3%
 7)电能表测量:
  a.综合误差:0.1、0.05% FS (脉冲输出 ≤90kHz;三相额定值=60kHz)
2、直流输出:
 1)直流电压量程:75mV,1V,3V,7.5V,15V,30V, 每档输出容量100mA;
                75V、150V、300V、600V,1000V每档输出容量40mA;
 2)直流电流量程:30uA、300uA、3mA、30mA、输出容量9VA;
                300mA、0.5、1、2.5、5A 、10A 、20A输出容量10VA;
 3)直流电压、电流调节范围0~120% FS,调节细度5×10-5;
 4)直流电压、电流输出稳定度 U:≤0.01% FS/100s,I:≤0.02% FS/100s;
 5)直流电压额定量程准确度:误差≤0.06%(读数)±0.04%(满度);0.1级
                           误差≤0.03%(读数)±0.02%(满度);0.05级
 6)直流电流额定量程准确度:误差≤0.06%(读数)±0.04%(满度);0.1级
                           误差≤0.03%(读数)±0.02%(满度);0.05级
 7)直流75mV输出(负载≥200Ω)准确度 :
   误差≤0.12%(读数)±0.08%(满度);0.2级
   误差≤0.06%(读数)±0.04%(满度);0.1级
3、其它:
 1)工作电源:单相 220V±10%,50Hz±5%。
 2)使用环境:温度 20℃±10℃,相对湿度 ≤85%RH
 3)体积重量:460×480×200mm,约18kg

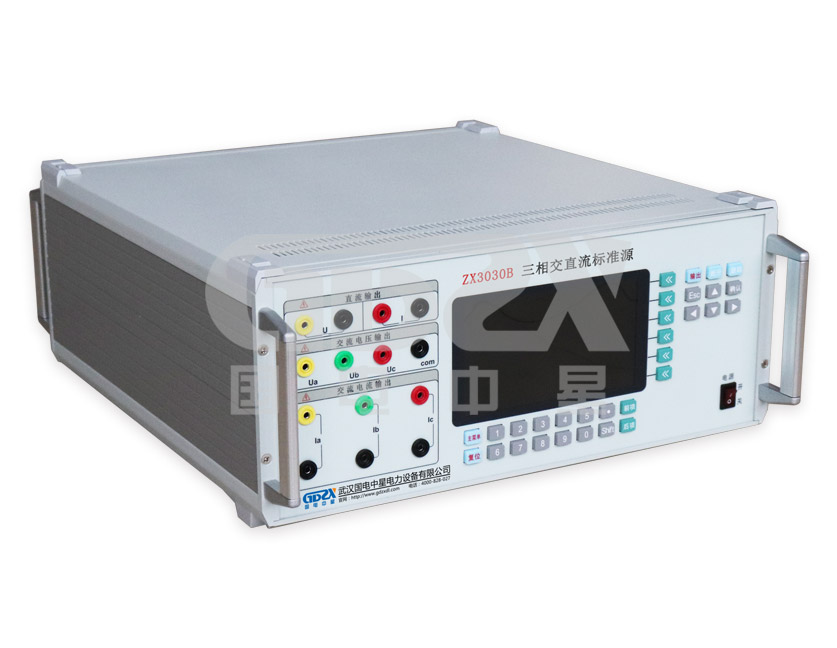

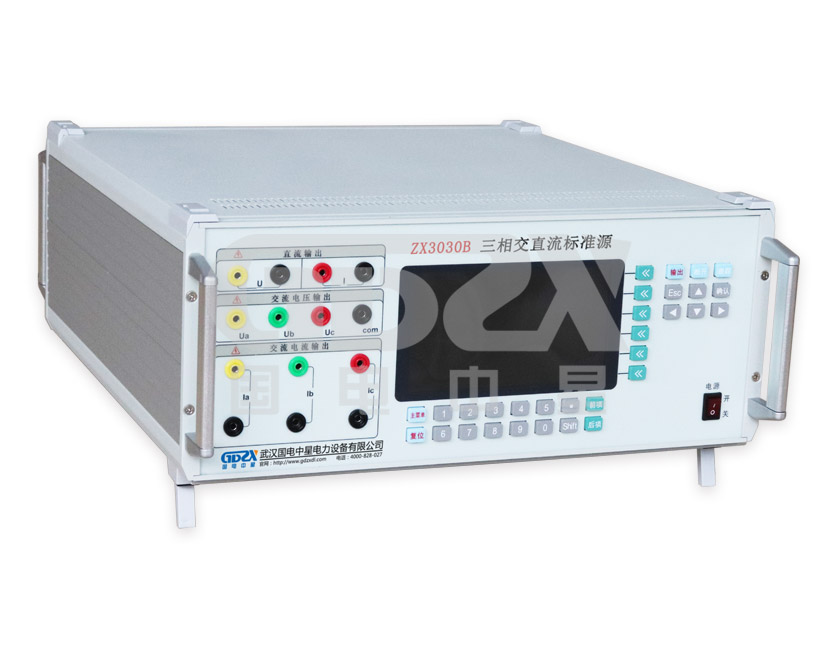

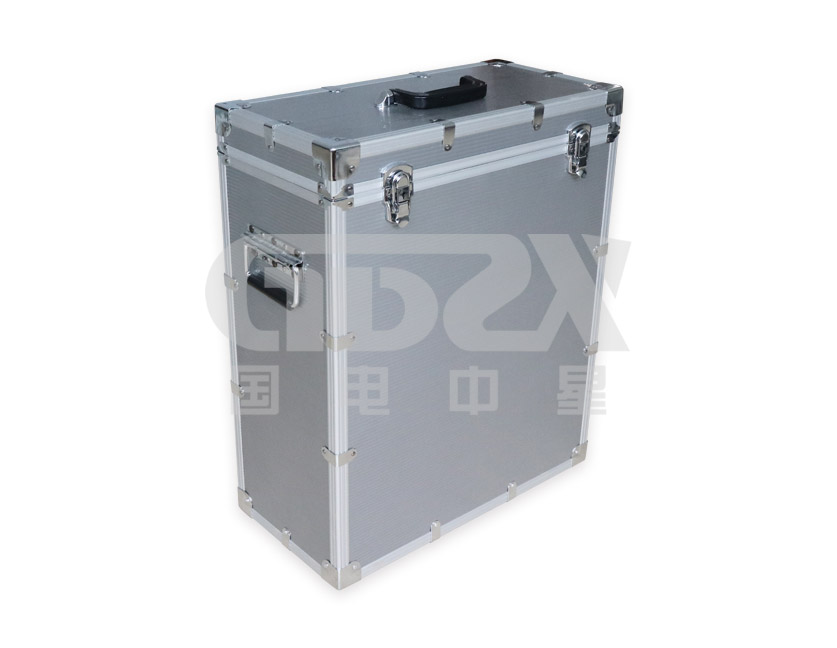

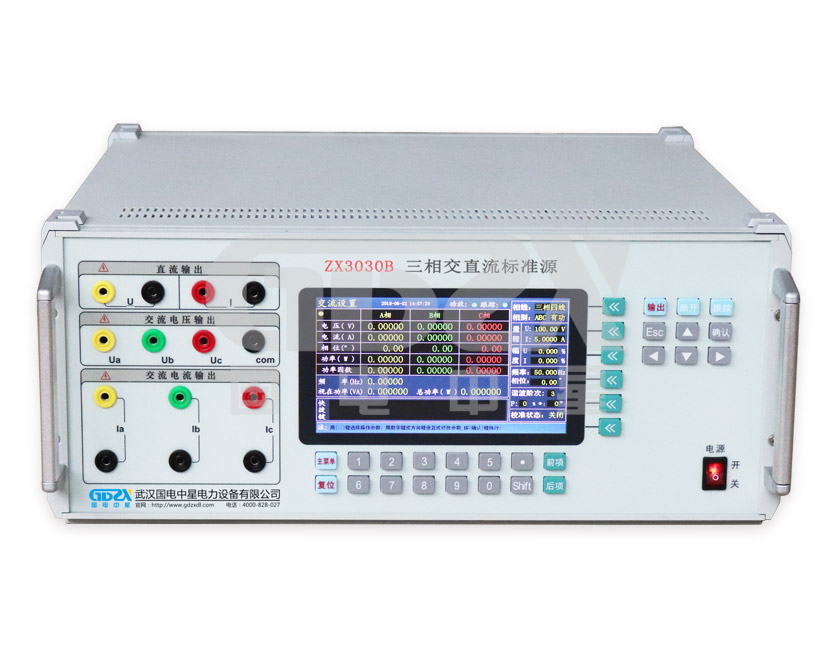

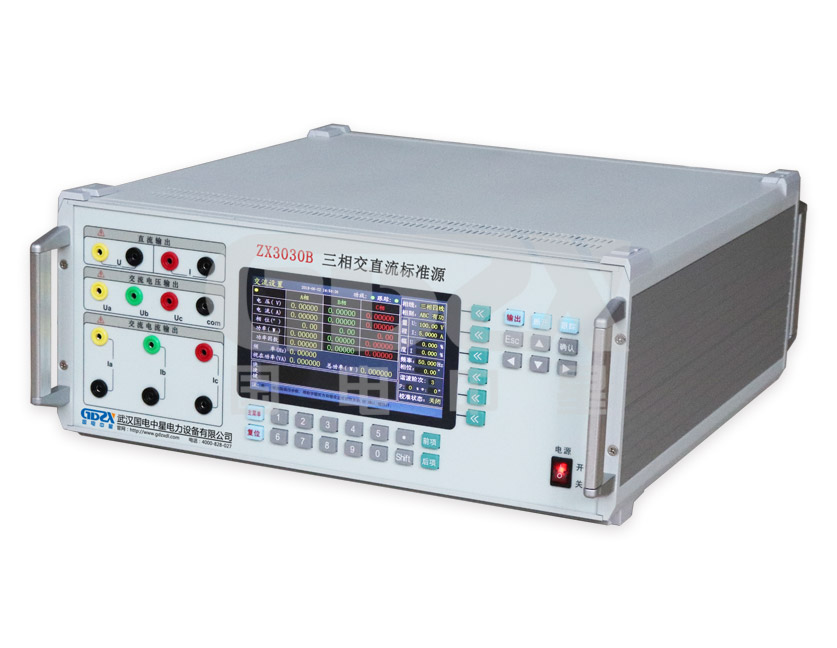

ZX3030B三相交直流标准源组图

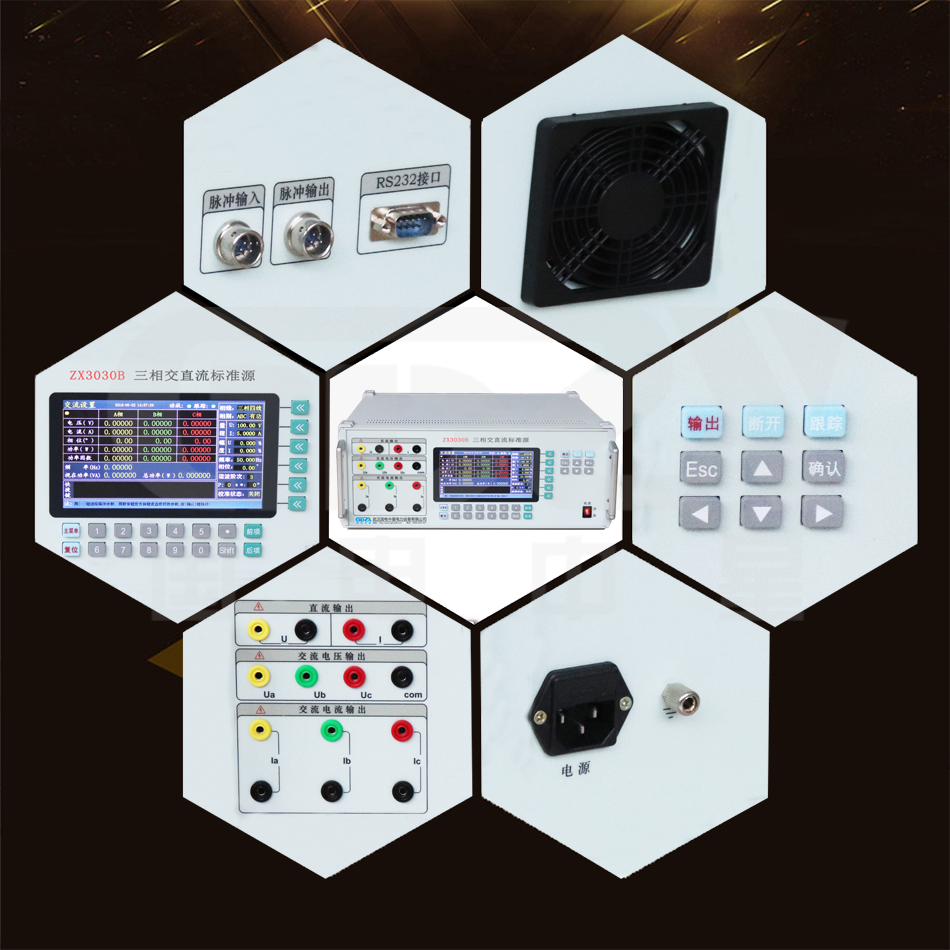

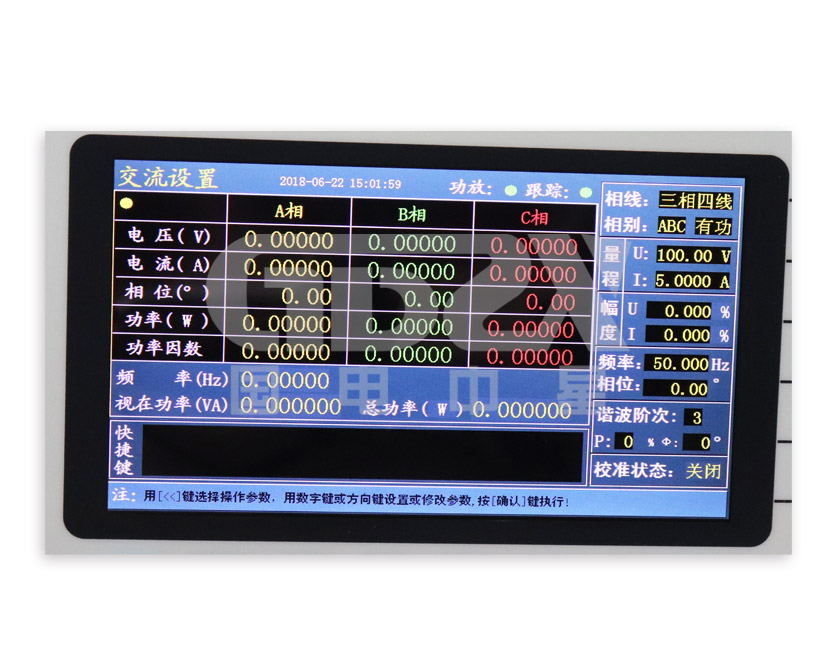

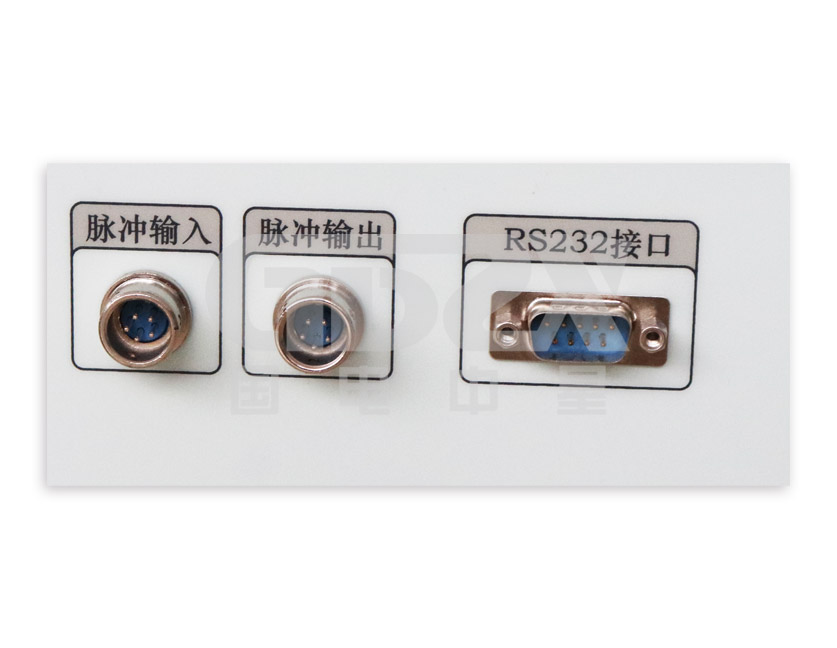

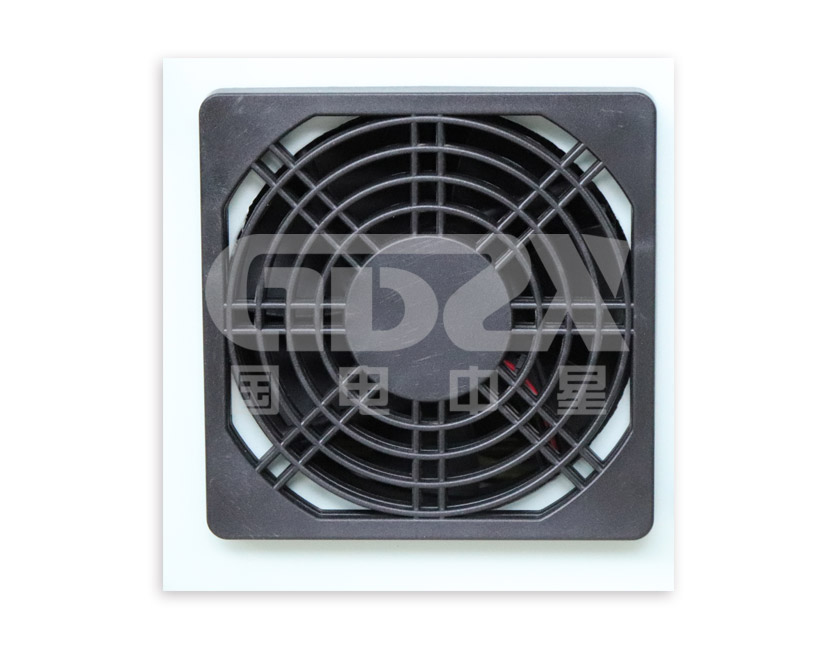

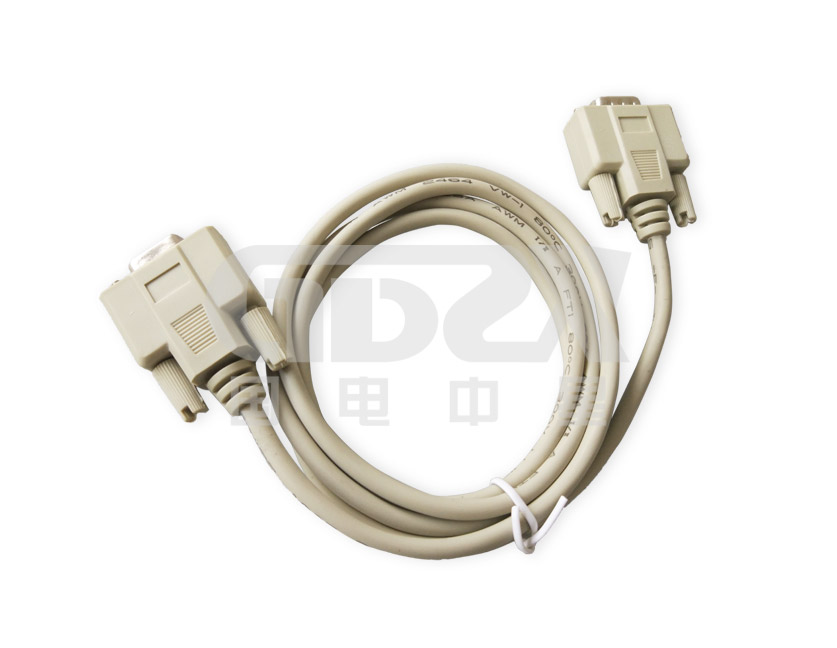

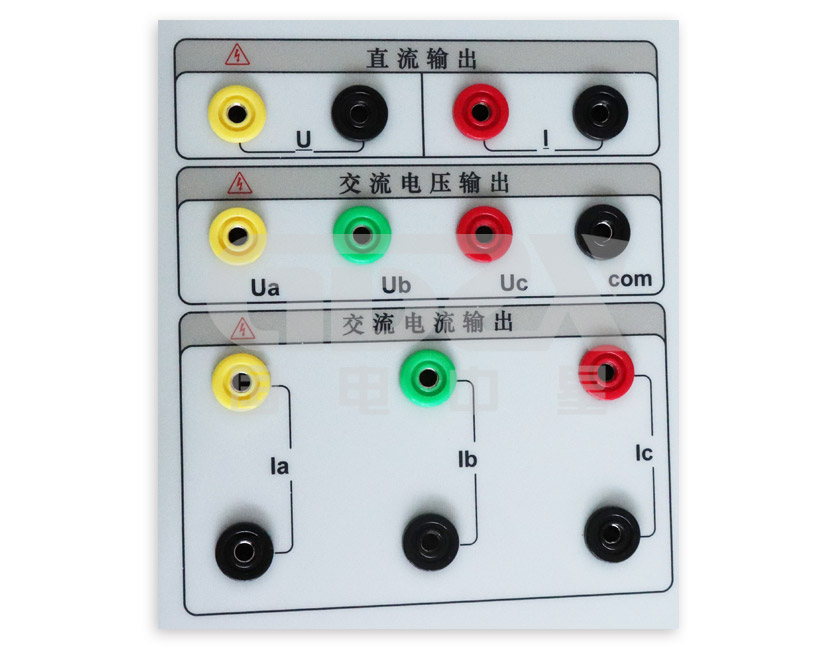

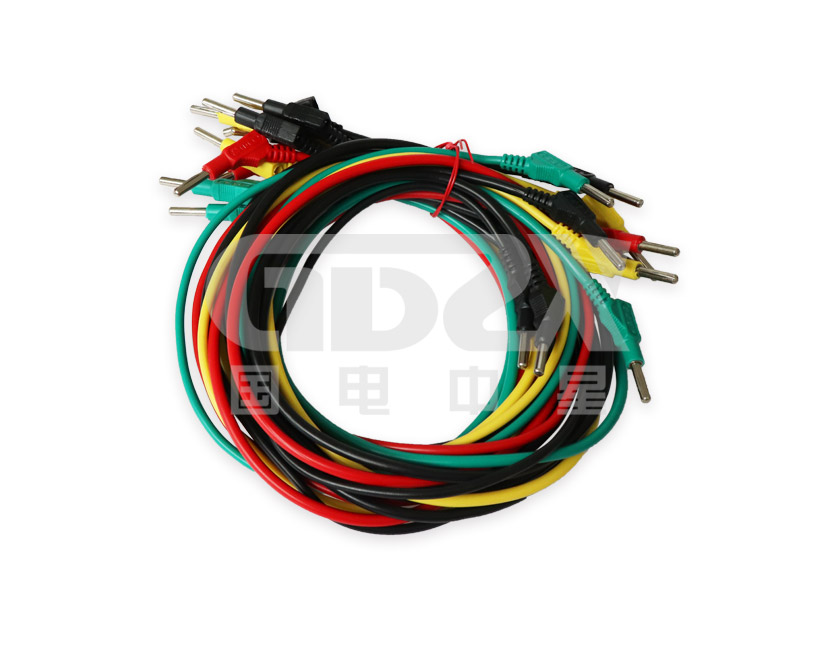

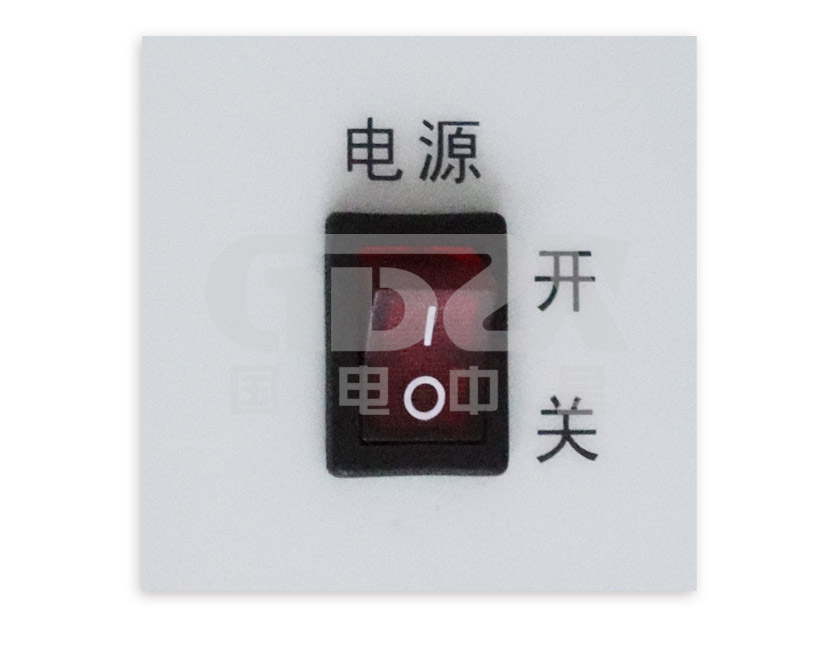

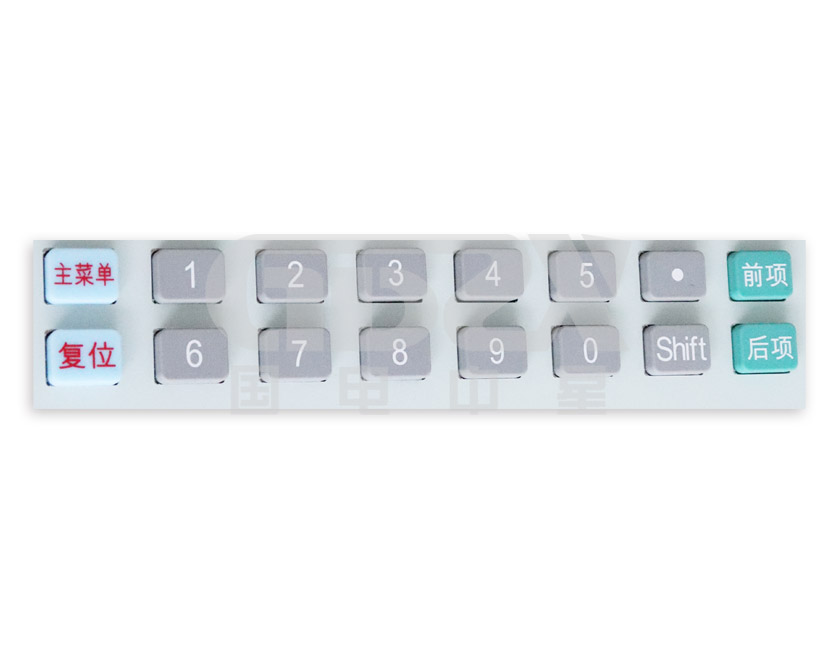

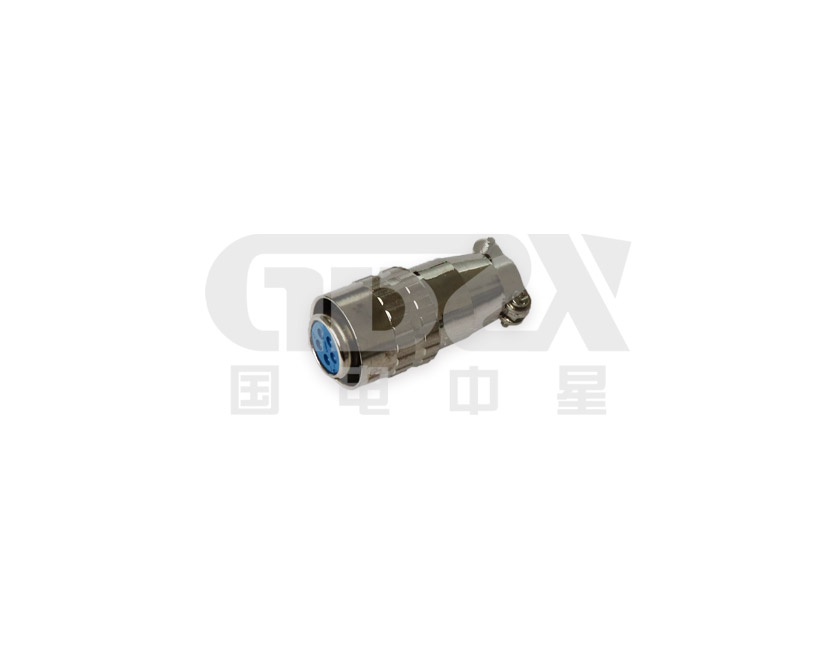

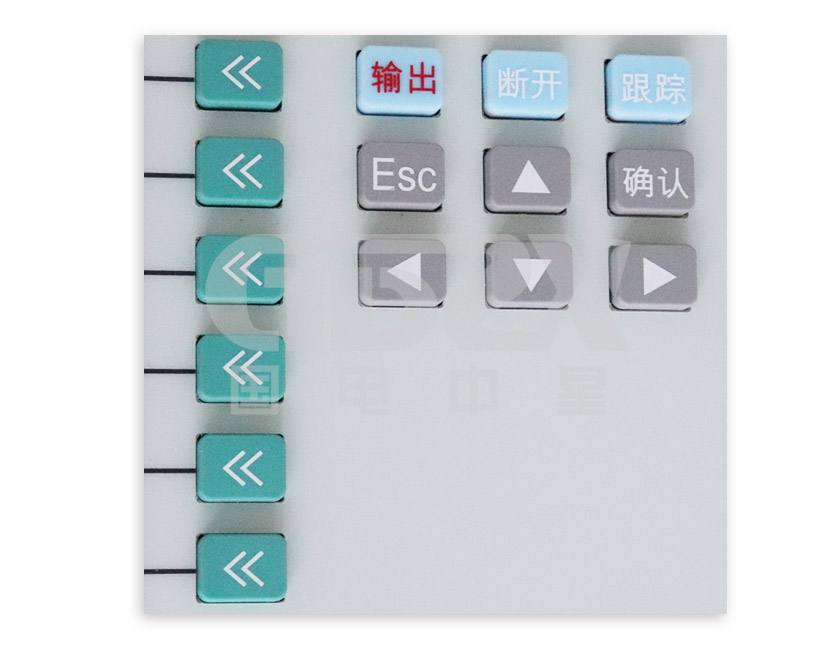

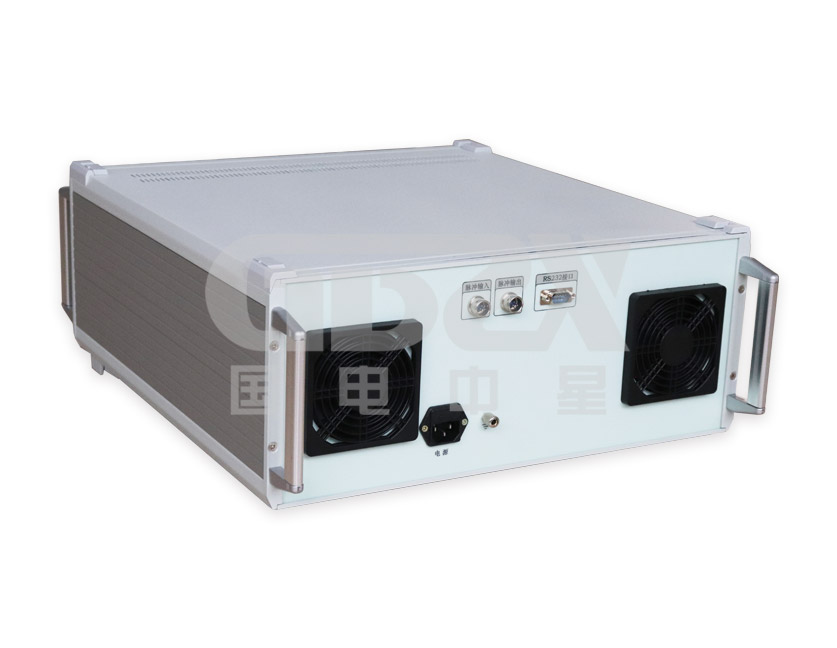

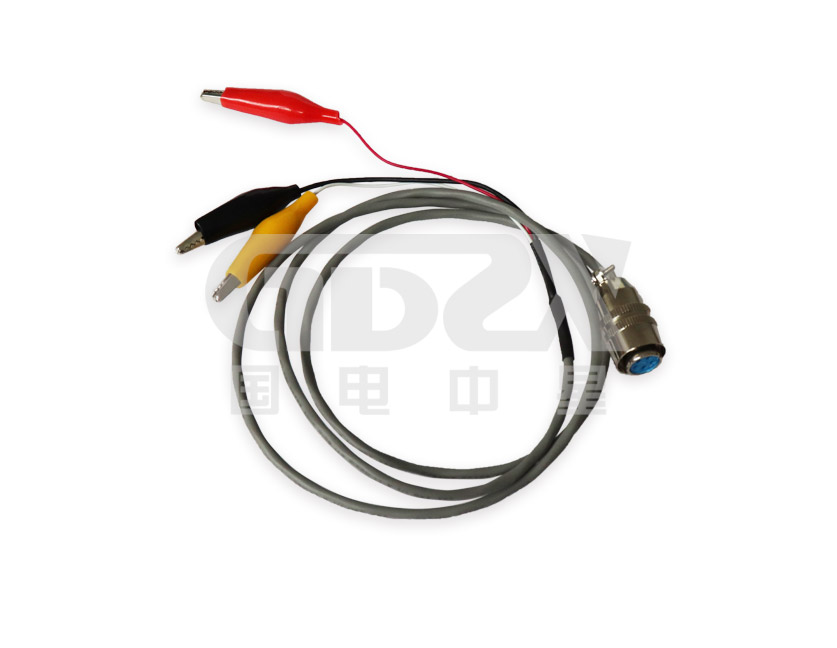

ZX3030B三相交直流标准源细节图


注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

操作视频
产品图集

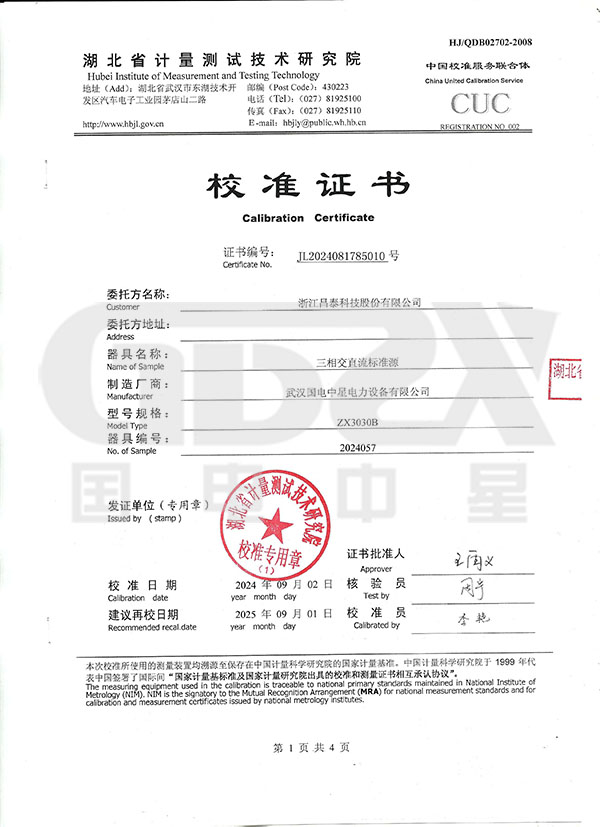

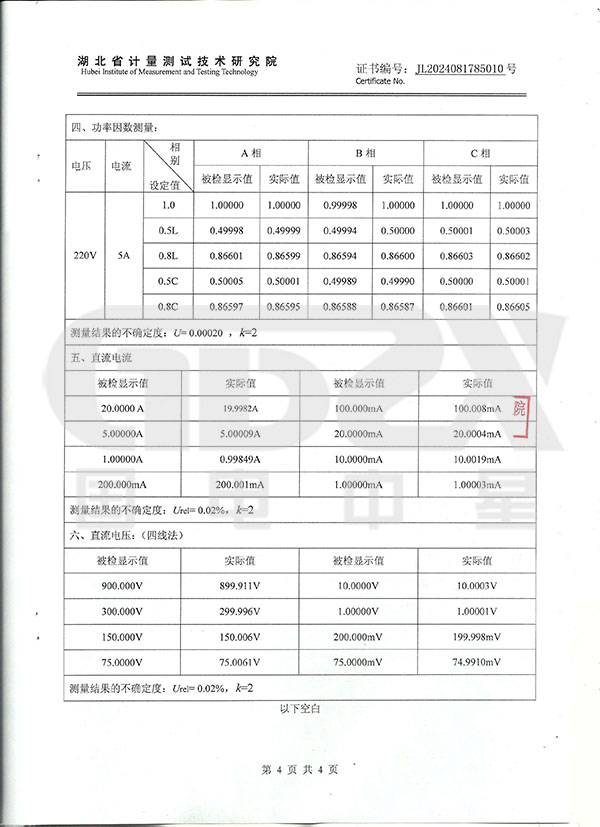

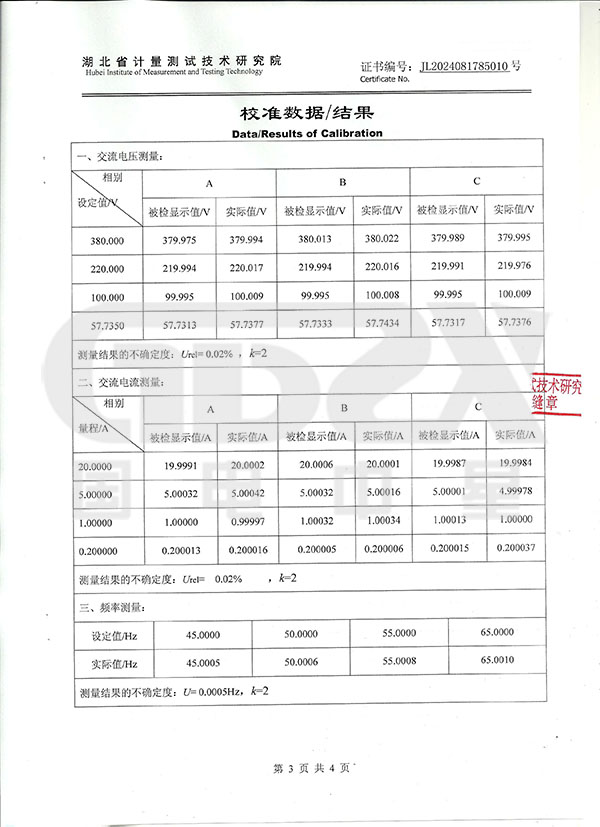

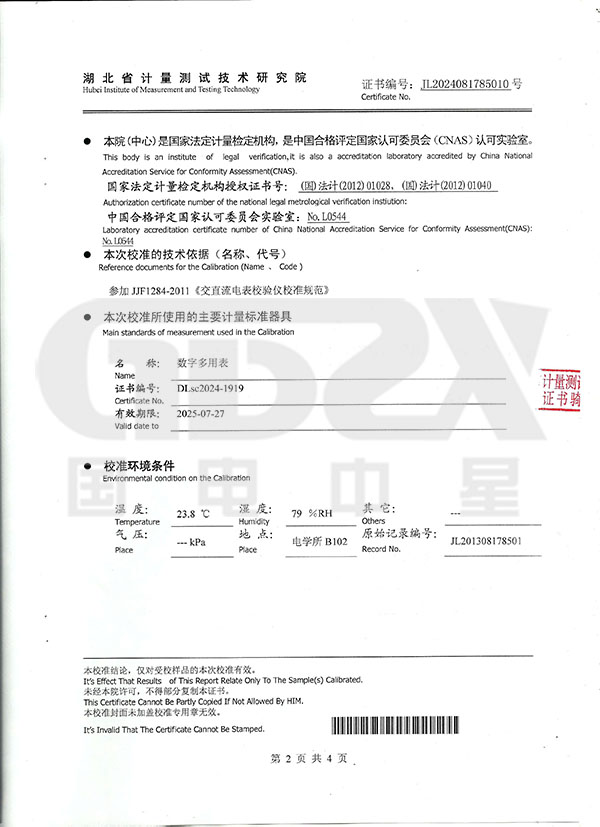

产品证书
