ZX5050三相程控测试电源采用表源一体化结构,使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件,体积小重量轻,可广泛应用于电能计量行业、电气实验室和其他相关部门,便于携带到现场使用。
产品别称
三相交直流指示仪表检定装置、电能表现场校验仪 、三相交直流仪表校验装置、变送器/交流采样现场校验仪、三用表校验装置、交直流标准源、三相程控测试电源、标准测试电源、三相标准源
1.采用触摸屏控制面板加面膜按键,显示信息量大,使用简单方便。
2.内嵌电能表,显示电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等参。
3.具有多种保护功能:限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
4.智能档位:在仪器允许输出的范围内,用户可以任意设定三相电压电流各自的额定电压、电流档位,电压电流的试验点、调节细度均参照用户设定的额定档位值,方便用户操作。
5.电压、电流、相位试验点丰富,便于操作。

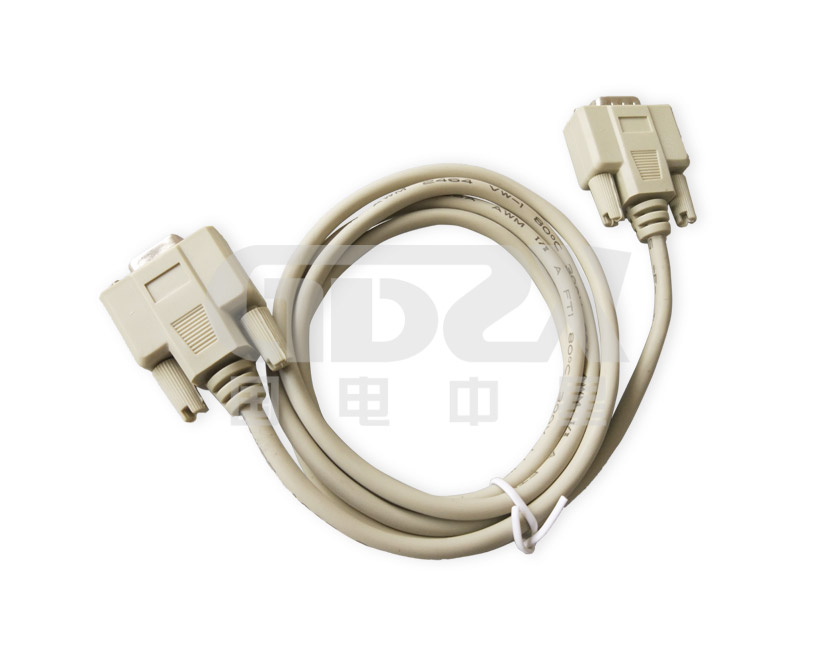

6.带有RS232串口,便于计算机控制及升级软件。
1.电源输出
1)电 压:10~450V(内部电压档位57.7、100、220V、380V),输出功率20VA。
2)电
流:0.001~20A(内部电流档位0.2、1、5、20A、),输出功率20VA。(电流0-100A可定制)
3)输出频率:45-65Hz。
4)输出相位:0~359.99°。
5)稳 定
度:电压、电流0.02%。(2分钟)
6)失 真 度:电压、电流失真度不超过0.5%(非容性负载)
2.输出及显示准确度
项目 | 输出及显示准确度 |
电压 | 0.50% |
电流 | 0.50% |
频率 | 0.02Hz |
相位 | 0.5° |
功率因数 | 0.50% |
有功功率 | 0.50% |
无功功率 | 1% |
视在功率 | 0.50% |
项目 | 分辨率 |
电压 | 4位有效数字 |
电流 | 4位有效数字 |
频率 | 0.001Hz |
相位 | 0.01° |
功率因数 | 0.001 |
有功功率 | 4位有效数字 |
无功功率 | 4位有效数字 |
视在功率 | 4位有效数字 |
1)电压试验点:80%、90%、100%、110%、120%。
2)电流试验点:1%、5%、10%、20%、50%、100%、120%。
3)相位试验点:0.5L、0.86L、1.0、0.86C、0.5C。
4)三相电压、电流的幅度可以分别调节,调节细度:10%、1%、0.1%、0.01%;调节范围到125%。
5)三相电压、电流的相位、功率因数也可以分相调节,调节细度分别为10°、1°、0.1°、0.01°。
6)UB、UC分别对UA的相位也可以分别调节。
7)频率的调节是三相电压、电流一起调节的,调节细度分别为5Hz、1Hz、0.1Hz、0.01Hz。
4.供电电源:单相AC
182-262V,50/60Hz。
5.外部尺寸:500×600×178mm
6.重 量:27Kg。
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-02
企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理 体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
