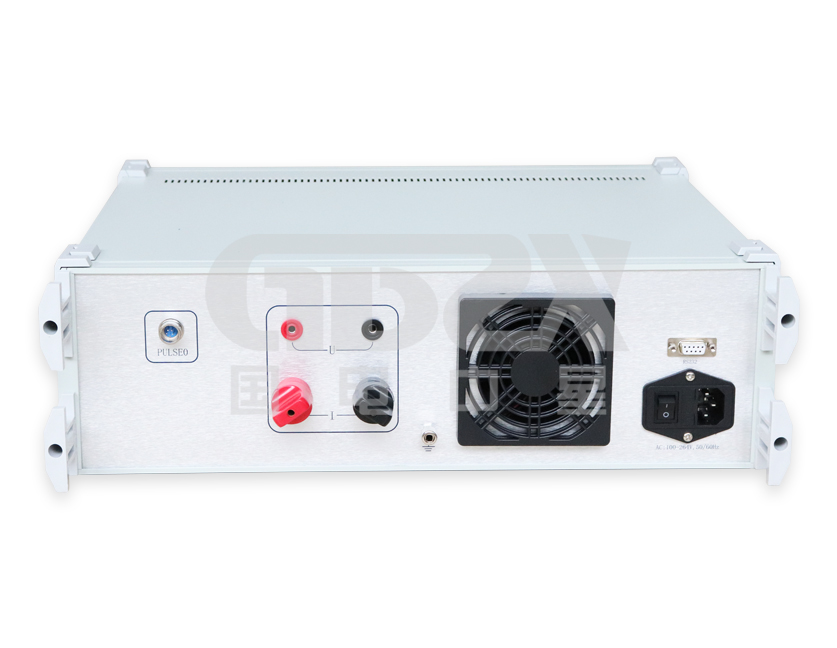

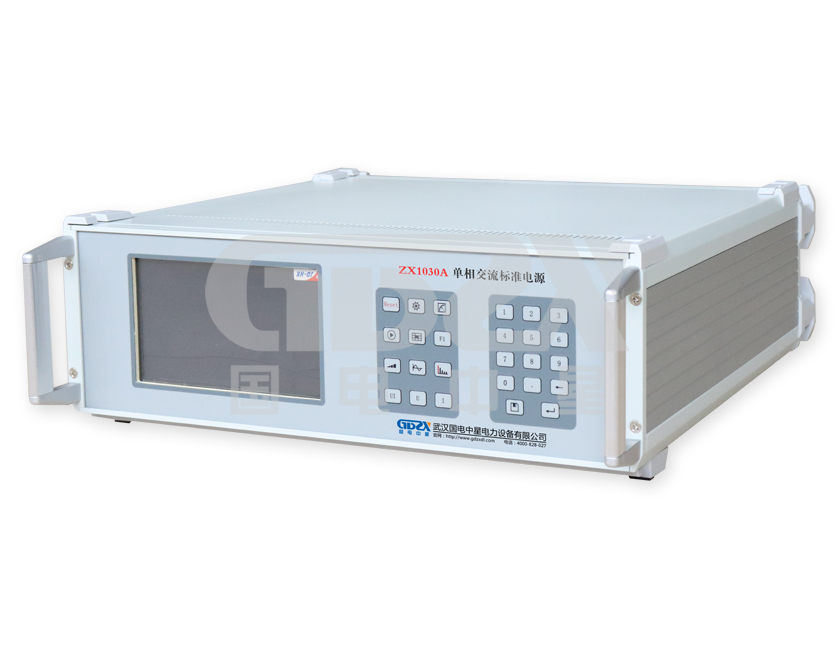

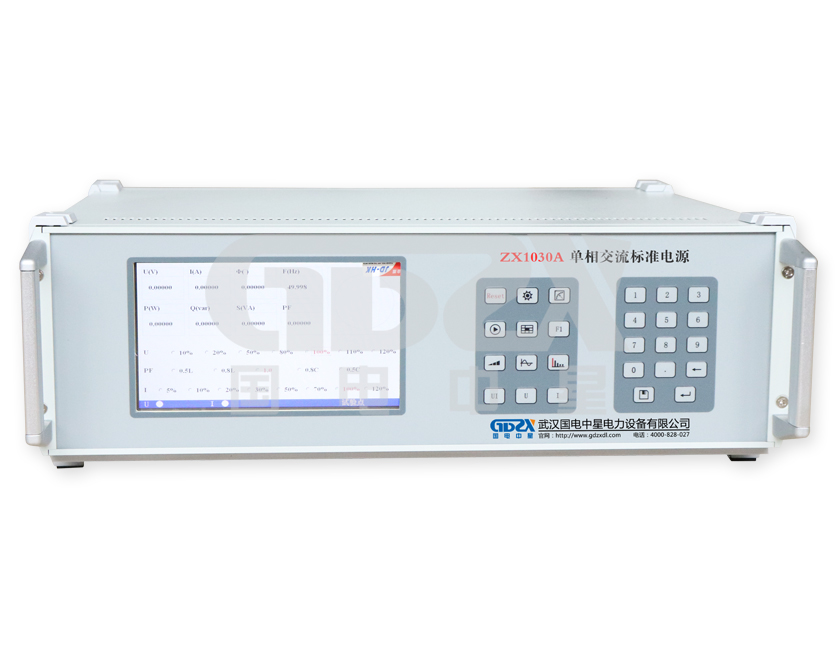

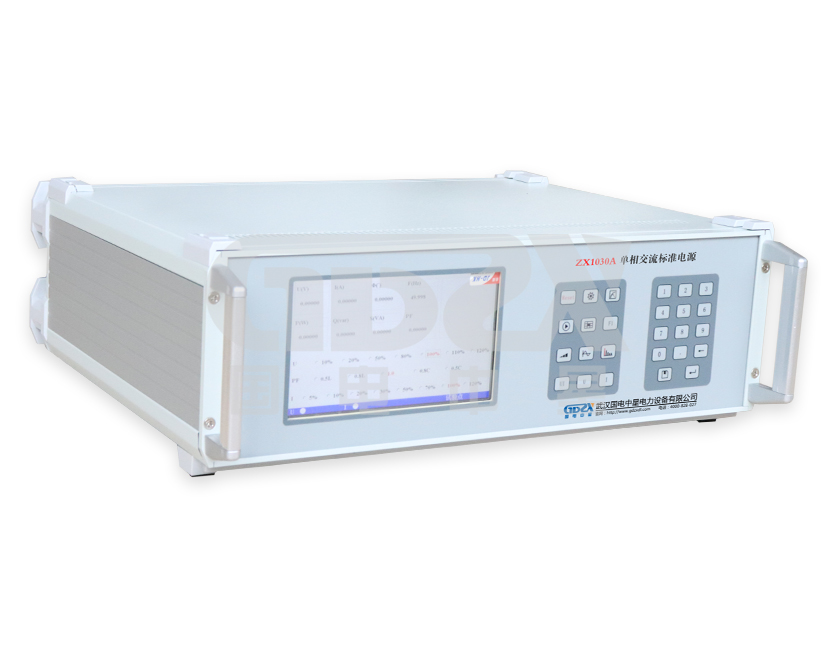

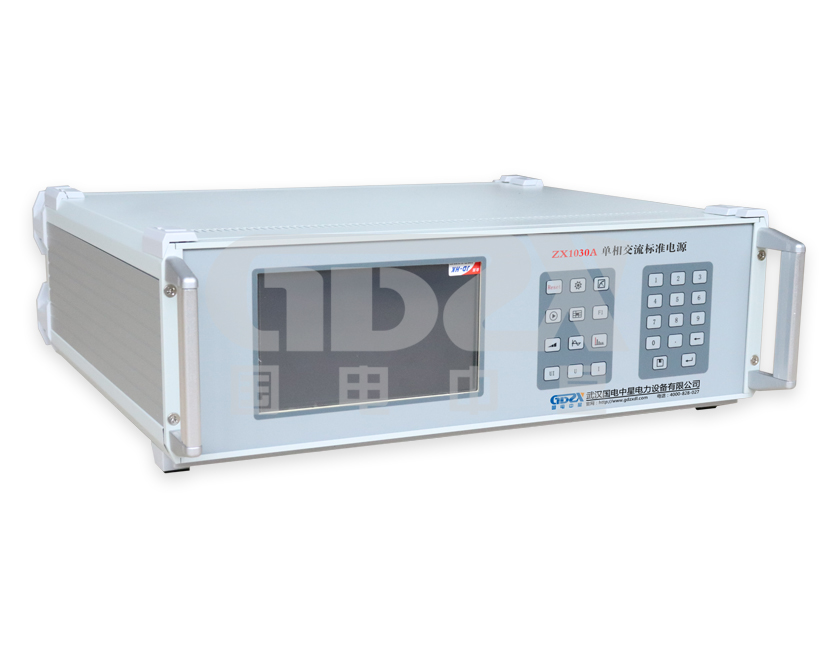

ZX1030A单相交流标准源采用豪华铝合金机箱,配合可拆卸铝合金挂表架,适用于1.0级及以下各种单相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能,受到广大用户的青睐。
产品别称
单相交流指示仪表检定装置、单相多功能电能表检定装置、电能表现场校验仪 、单相交流仪表校验装置、变送器/交流采样现场校验仪、三用表校验装置、交流标准源、单相程控精密测试电源、标准测试电源、单相标准源、单相便携式校验装置、电能表校验装置。
1、采用表源一体结构,内置0.1级宽量程多功能数字标准表,可通过软件读取标准表各电参数。
2、采用DDS技术,大规模CPLD和RAM嵌入式系统,信号源输出稳定性高、调节细度小、失真度小等特点。
3、采用RAM系统的7英寸彩色液晶屏,具有显示信息多,直观方便等优点。
4、采用PWM数字功放,具有超过90%以上的效率,300KHz的载波频率,具有失真度小、发热量小,效率高等优点。
5、具有完善的保护功能,具有电压短路报警,电流开路和过载报警。
6、内置高稳定度恒温晶振,输出50KHz高精度脉冲,可测试电能表时钟,配合校表管理软件,可测试日计时误差、时段投切误差。(选配功能)
7、配置485通讯接口,可测试多功能电表的各种通讯试验。(选配功能)
1、装置准确度等级:0.1 级
内置数字标准表精度:0.1级
2、输出电压:0~280V
额定电压量程:100V~240任意标定
调节幅度每档:0~120%连续可调
调节细度:优于0.01%
内置3路独立电压回路,每路输出容量:≤15VA。
3、输出电流:0.025A、0.1A、1A、5A、25A、100A
调节幅度:0~120%连续可调
调节细度:优于0.01%
输出电流:5mA
精度:≦5%
4、输出功率:电压回路:≤100VA
电流回路:≤180VA
5、输出电压、电流、功率稳定度:≤0.05%/120S PF=1
6、输出电压、电流波形失真度:≤
0.5%
7、频率范围:45Hz~65Hz;调节细度:0.1Hz
8、移相范围:-180.0o ~180.0°
调节细度:0.1°
9、指示仪表等级:电压、电流表准确度为:土0.2%
相位表准确度为:土0.3o
频率表准确度为:土0.1Hz
10、挂表数量:1~
6块
11、标准晶振:2×10-7 (选配功能)
12、供电电源:AC 220V士10%~50Hz
13、功耗:300VA
14、工作环境:温度20℃土5℃ 相对湿度≤85%
15、尺寸和重量:450×156×500 mm3 20Kg
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
-
