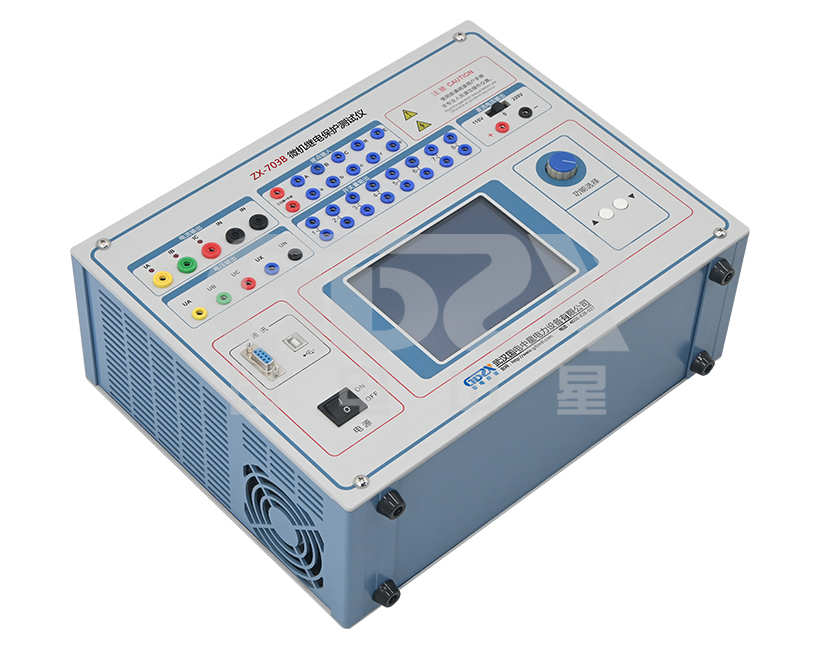

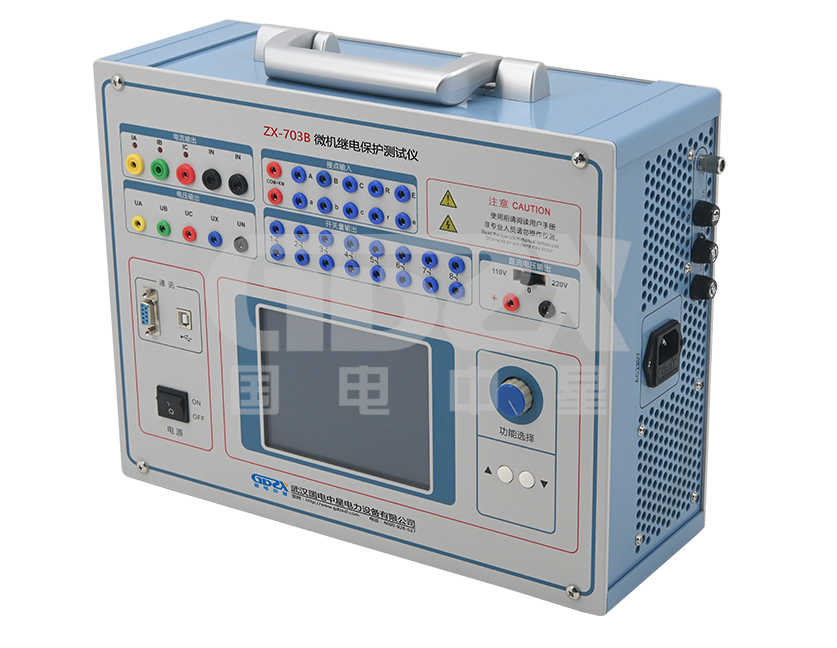

ZX-703B微机继电保护测试仪可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试,可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验。可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线,是保证电力系统安全可靠运行的一种重要测试工具。
1. 智能型主机:主机采用高速高性能数字信号处理器,运算速度快,传输频带宽,对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的最高水平。由于点数多,波形的保真度极高,失真极小,特别是在谐波输出时,即使对9次谐波、300Hz也可以达到每周波60点的高密度。

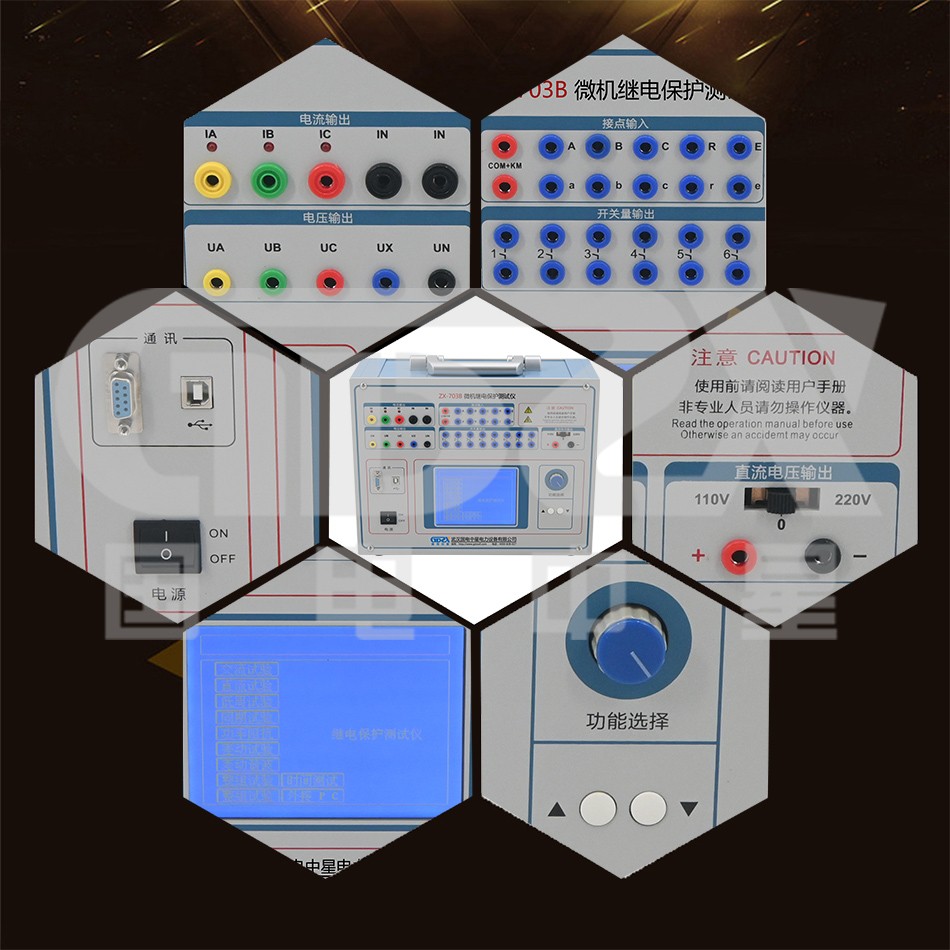

2. 单机独立运行:装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全套中文显示。可完成现场大多数试验检定工作,可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
3. 联接电脑运行:通过 Windows 平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
4. 16位DAC芯片:16位高分辨率确保拟合波形精度高,线性度好。小信号输出亦保证极小失真。
5. 大屏幕LCD显示屏:本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
6. “傻瓜式”操作:采用先进的控制器“旋转鼠标”,大大简化了操作部分的结构,操作简便、快捷,容易掌握。
7. 新型高保真功放:输出级采用新型大功率模块式高保真功放部件,既可作电流输出亦可作电压输出,输出功率大,每相电压可输出高达AC120V(xN),电流三并输出高达AC120A(xN) 。精度好,可靠性高。
8. 电流、电压直接输出:相电压、相电流采用直流型功放输出方式,可直接输出交流电压、交流电流、直流电压、直流电流,并可变角度、变频率,可叠加0-9次谐波。
9. 自我保护:采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
10. 接点丰富:具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。
11. 主机一体化单机箱结构:用交流220V电源,开机即可工作。体积小,重量轻,易携带,流动试验方便。
12. 性价比高:属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。
电流输出 | 交流 | 相电流输出(有效值) | 0-40A/每相 |
三并电流输出(有效值) | 0-120A | ||
相电流长时间允许工作值(有效值) | 10A/每相 | ||
相电流最大输出容量 | 420VA | ||
三并电流120A时最大容量 | 900VA | ||
三并电流120A时允许工作时间 | 10s | ||
频率范围(基波) | 1-1000Hz | ||
谐波次数 | 1-20次 | ||
直流 | 相电流输出 | 0-±10A/每相,0~±30A/三并 | |
最大输出负载电压 | 20V | ||
电压输出 | 交流 | 相电压输出(有效值) | 0-120V |
线电压输出(有效值) | 0-240V | ||
相电压/线电压输出功率 | 80VA/100VA | ||
频率范围(基波) | 1-1000Hz | ||
谐波次数 | 1-20次 | ||
直流 | 相电压输出幅值 | 0-±160V | |
线电压输出幅值 | 0-±320V | ||
相电压/线电压输出功率 | 70VA/140VA | ||
开关量输入 | 空接点 | 1-20mA,24V | |
电位接点接入 | “0”:0-+6V;“1”:+11V-+250V | ||
开关量输出 | 空接点接点 | DC:220V/0.2A;AC:220V/0.5A | |
时间测量 | 测量范围 | 0.1ms-9999s | |
额定范围 内精度 | 电流 | 交流相电流 | <0.2%±0.1%FS(FS为满量程值) |
交流大电流端子输出 | <0.2%±0.1%FS | ||
直流电流 | <0.2%±0.1%FS | ||
电压 | 交流电压 | <0.2%±0.1%FS(FS为满量程值) | |
直流电压 | <0.2%±0.1%FS | ||
其它 | 频率精度(50Hz时) | <0.001Hz±0.1%FS(FS为满量程值) | |
相位精度 | <0.5° | ||
谐波失真度 | <0.5% | ||
时间测量精度 | <0.1ms | ||
工作温度 | -10℃~+50℃ | ||
工作湿度 | ≤85%RH,无凝露 | ||
装置工作电源 | AC 220V±10%,50/60Hz | ||
体积 | 360×290×138mm | ||
重量 | 13kg |
