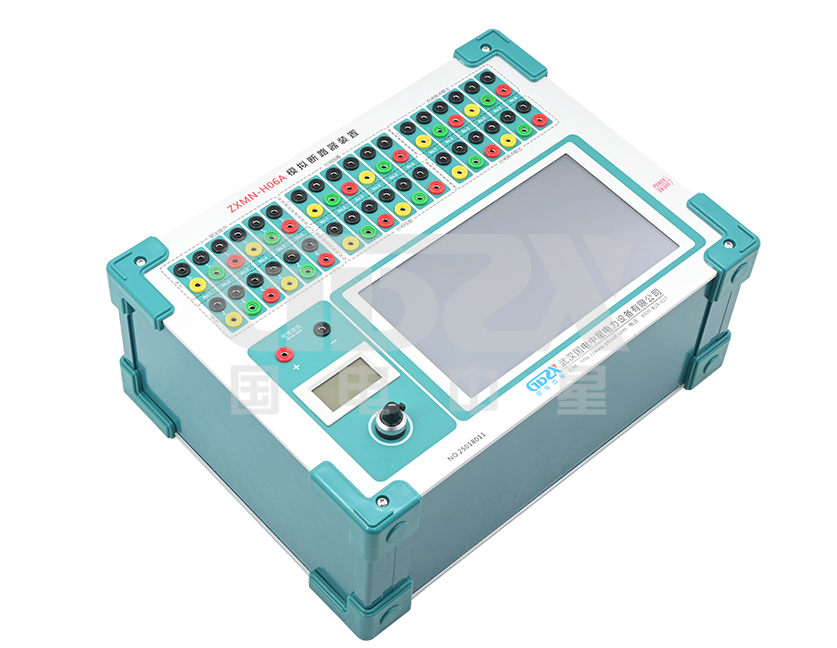

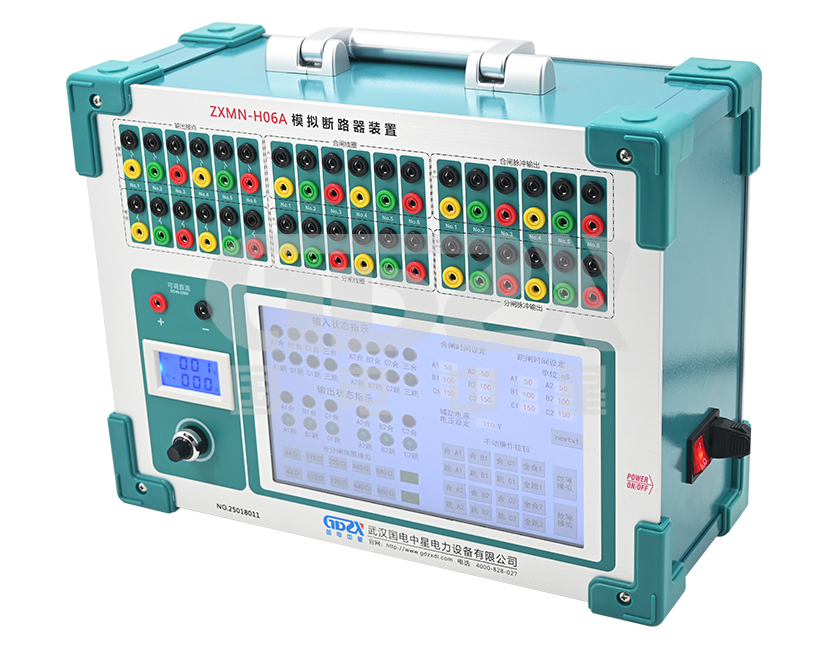

操作视频ZXMN-H06A双路模拟断路器装置用于继电保护装置的整组试验，以及在其它试验项目中替代真是的断路器，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数，提高使用寿命。本模拟装置可与继电保护校验装置配套使用，也可独立使用。特别在新建 厂、站的高压断路器没调好或未投直流电源的情况下，使用本装置进行继电保护试验将不受外界因素的影响，从而缩短调试时间，提高试验工作效率。在生产厂家和科研等部门使用该装置更显得事半功倍。其它类似运用可根据具体情况具体处理。（该装置主要针对于永磁断路器合分闸模拟）。
1. 六组开关量接点，对应分合闸线圈；
2. 同时提供六组分合、闸线圈；
3. 自带手动分合闸功能；
4. 分合闸线圈阻值可多级调整；
5. 分合闸出口时间可多时段选择；
6. 自带多对分合闸位置空接点输出；
7. 自带多对分合闸脉冲输出空节点
8. 单片机微机控制系统，可实行智能化升级，满足多种需要；
9. 高性能的硬件平台，主要元器件均为工业级标准，保证了装置的高品质。
10. 合闸线圈正电压为合闸，负电压为分闸
工作电源电压 | AC220V±10% 50HZ 工作电流小于0.5A |
开出量节点 | 断路器位置输出接点6对常开6对常闭，相互独立。分为两组，与断路器跳闸线圈相对应 |
分、合闸时间 | 10mS-1000mS任意可设，误差不超过±5ms |
分、合闸电流（线圈电阻） | ∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω |
手动分合闸 | 当通过触摸屏上的“手动合闸”和“手动分闸”按钮来操作 |
输出节点 | 接点容量： DC220V/0.5A，AC220V/5A |
分、合闸脉冲输出 | 提供六组输出1000毫秒的开关量节点 |
显示 | 采用10寸彩屏，无任何机械转换开关，按钮，增加寿命 |
结构 | 采用4U机箱方便组屏实验 |
接口 | 带485通讯接口，可与上位机联接 |
