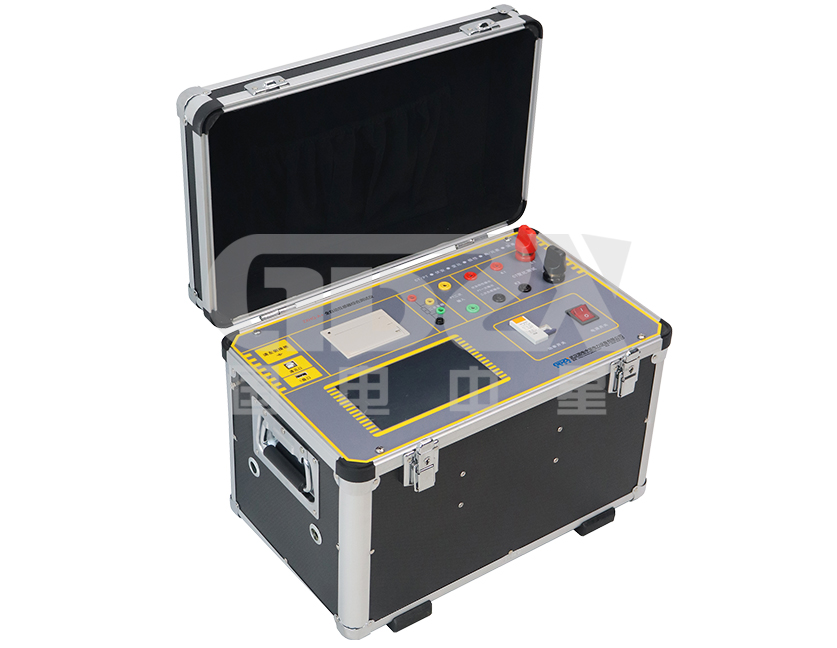

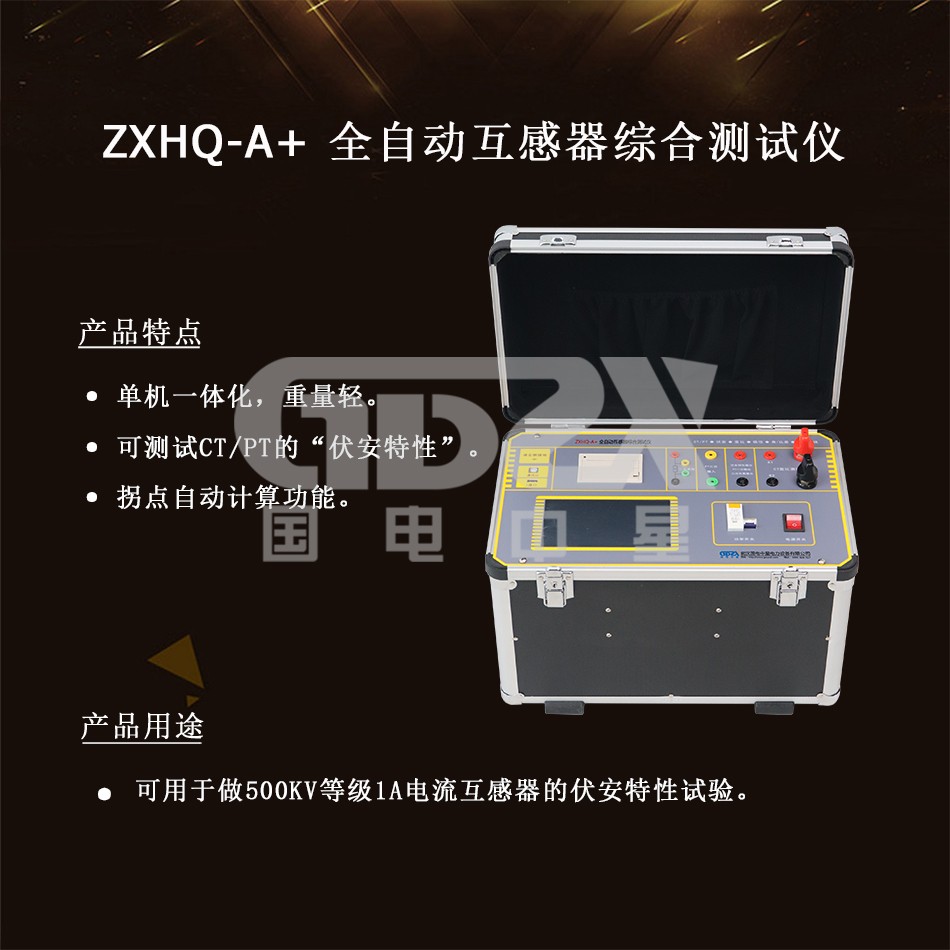

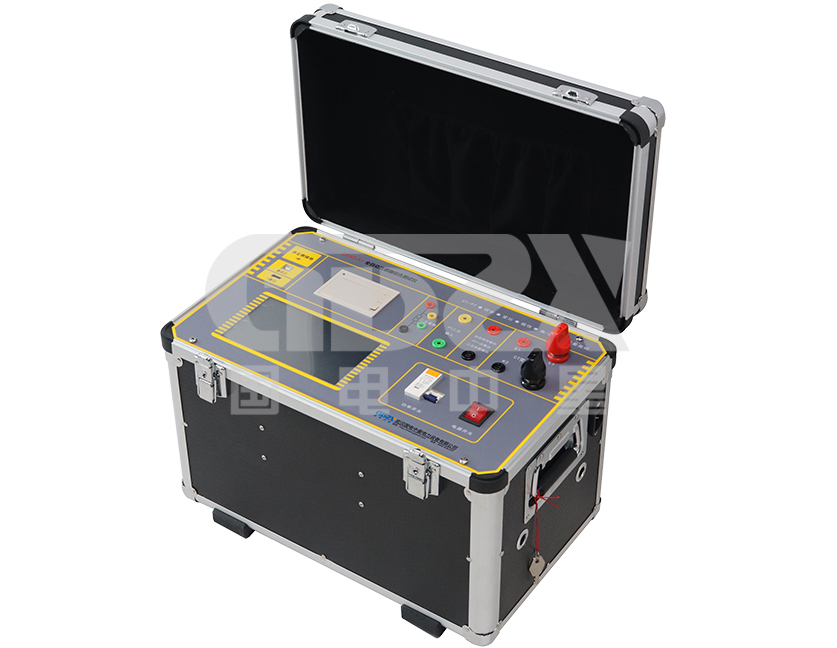

操作视频ZXHQ-A+全自动互感器综合测试仪本仪器仅需进行简单的数字设定：设定互感器的额定参数。仪器将全过程自动记录数据，并自动将变比极性、伏安特性曲线等计算并显示出来，省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。
使用简单的操作和接线方法以实现互感器的测量，极大的降低了工作强度和提高了工作效率，方便现场开展互感器的测量工作；快捷、简单、方便。
产品别称
互感器伏安特性综合测试仪、CT伏安变比极性测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、CTPT特性综合测试仪
1. 伏安特性试验：单机最大输出电压高达2500V，可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：最大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。调压分辨率最小可以达到0.13V
2. 可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负荷”，“二次回路”，“二次耐压”和退磁功能。
3. 测试满足GB1208、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4. 7寸彩色触屏自带中文输入法，可输入中文编号。
5. 界面友好美观，全中文图形界面，面板自带打印机，可随时打印曲线图及测试数据。
6. 带有大容量存储器，可存储4000组测试数据，数据掉电永不丢失；
7. 试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。
8. 具备联机功能，可通过电脑控制仪器进行试验。
9. 拐点自动计算功能；具有完善的数据查询、浏览、打印、删除功能；自带日期/时间功能。
10. 单机一体化，重量轻，仅重26Kg，方便携带，便于流动试验。
测试用途 | 保护和计量类CT、保护类PT | |
输入电源 | 电压 | AC220V/±10% |
频率 | 50Hz/±10% | |
最大功率 | 5KVA | |
CT伏安 | 最大电压 | 0~2500V/3000V(选配) |
最大电流 | 20A | |
精度 | ±0.5% | |
CT变比 | 最大电流 | 0-600A/1000A(选配) |
最大电压 | 0-7V | |
精度 | ±0.5% | |
PT伏安 | 最大电压 | 安全设限：0~500V |
最大电流 | 20A | |
精度 | ±0.5% | |
PT变比 | 最大电压 | 0~2500V/3000V(选配) |
精度 | ±0.5% | |
比差 | 精度 | ±0.5% |
相位 | 精度 | ±3min |
直阻测量 | 范围 | 0~20Ω |
精度 | 0.5% | |
一次通流 | 范围 | 0~200A/5分钟 |
二次耐压 | 范围 | 0~2500V/5分钟 |
环境条件 | 运行温度 | -10℃～+50℃ |
存储温度 | ||
湿 度 | 相对湿度：45%～60%，不结露 | |
仪器尺寸 | 420mm×300mm×270mm | |
仪器重量 | 重量26kg | |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

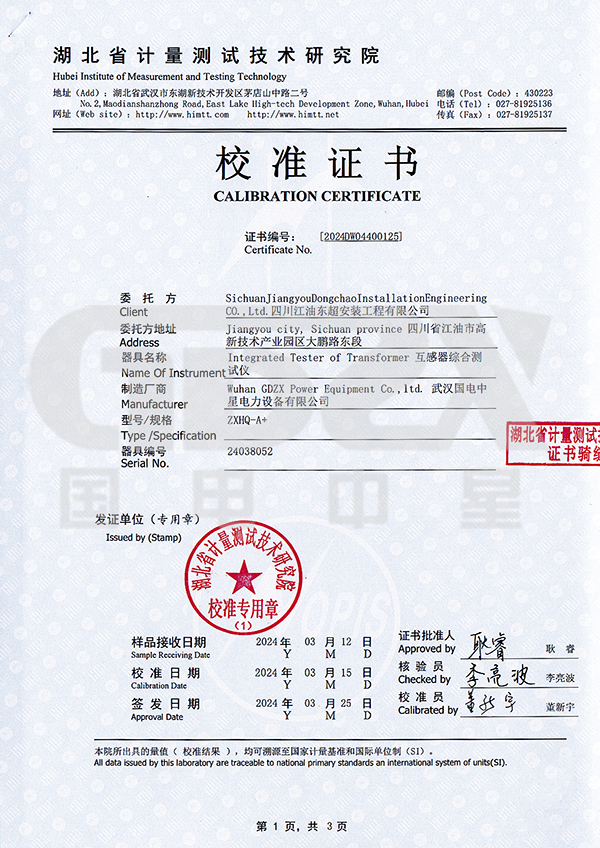

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
