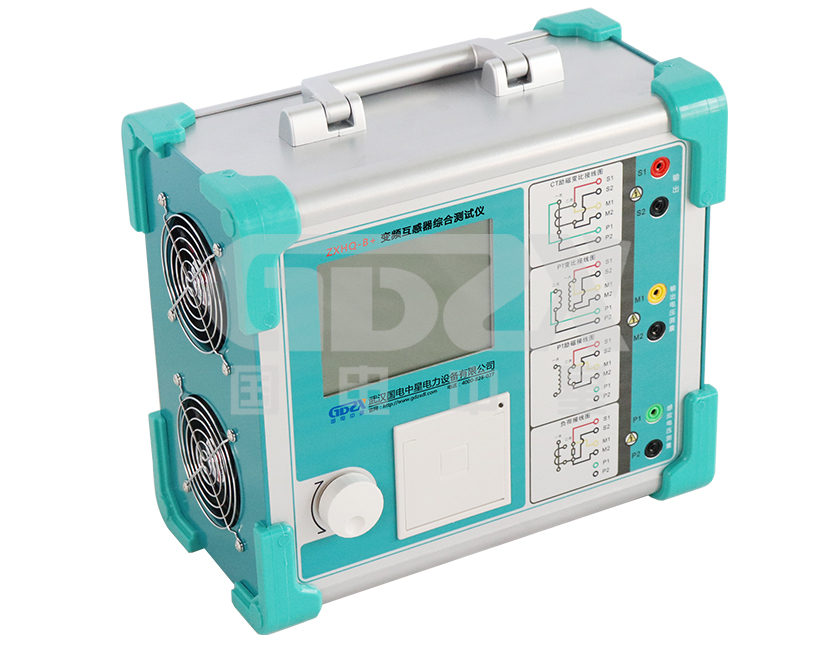

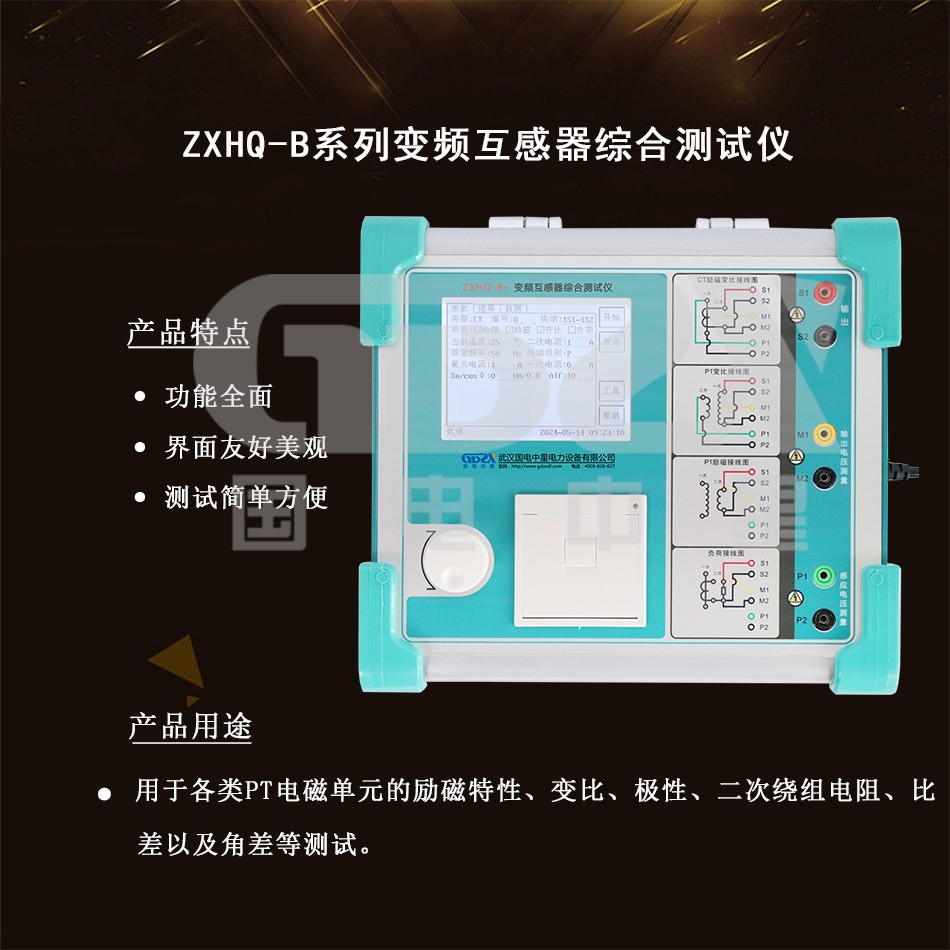

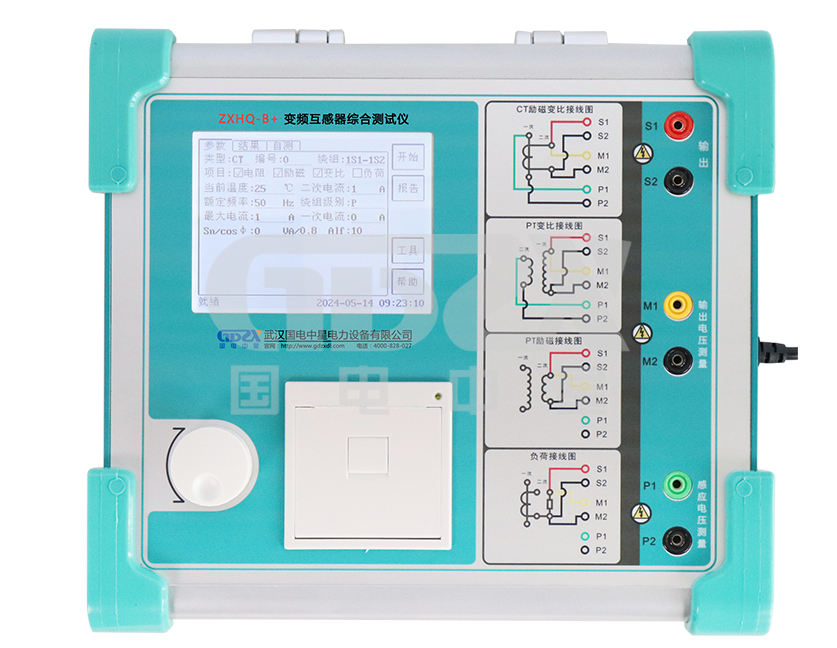

操作视频ZXHQ-B系列变频互感器综合测试仪是由我司经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能 DSP 和 ARM、先进的制造工艺， 保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处 于领先水平，是电力行业用于互感器的专业测试仪器。
产品别称
互感器伏安特性综合测试仪、CT伏安变比极性测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、CTPT特性综合测试仪、励磁特性测试仪
1. 功能全面，既满足各类 CT（如：保护类、计量类、TP 类）的励磁特性（即 伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试 要求，又可用于保护类 PT 电磁单元的励磁特性、变比、极性、二次绕组电 阻等测试。
2. 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表 保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT、PT 参数。
3. 测试满足 GB20840.1（IEC60044-1）、GB20840.2(IEC60044-6) 、GB20840.3 等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4. 基于低频法测试原理，能应对拐点高达45KV 的 CT 测试。
5. 界面友好美观，全中文图形界面。

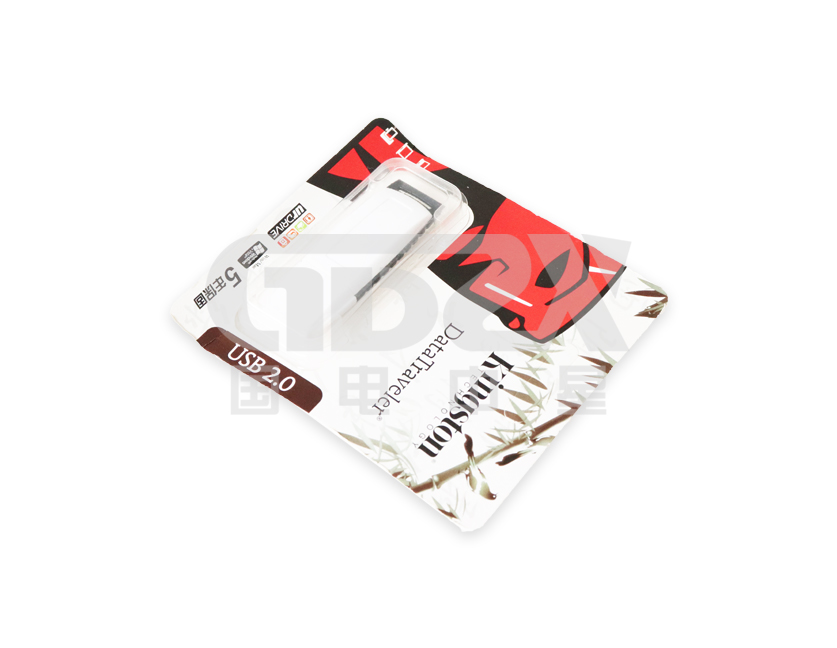

6. 装置可存储 2000 组测试数据，掉电不丢失。试验完毕后用U 盘存入 PC 机， 用软件进行数据分析，并生成 WORD 报告。
7. 测试简单方便，一键完成 CT 直阻、励磁、变比和极性测试，而且除了负荷 测试外，CT 其他各项测试都是采用同一种接线方式。
8. 易于携带，装置重量<9Kg。
测试用途 | 保护类CT，保护类PT | |
输出 | 0~180Vrms，12Arms，36A（峰值） | |
CT变比 测量 | 范围 | 1~40000 |
精度 | ±0.2% | |
PT变比 测量 | 范围 | 1~40000 |
精度 | ±0.2% | |
相位测量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次绕组电阻测量 | 范围 | 0~300Ω |
精度 | 2%±2mΩ | |
交流负载测量 | 范围 | 0~300VA |
精度 | 2%±0.2VA | |
输入电源电压 | AC220V±10%，50Hz | |
工作环境 | 温度：-10℃~50οC， 湿度：≤90% | |
尺寸、重量 | 尺寸340×330×180mm 重量＜9kg | |
ZXHQ-B系列变频互感器综合测试仪选型一览表 | |
型号 | 功能参数 |
ZXHQ-B+ | 电压测量精度 ±0.2% |
ZXHQ-B02 | 电压测量精度 ±0.1% |
ZXHQ-B03 | 电压测量精度 ±0.05% |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
