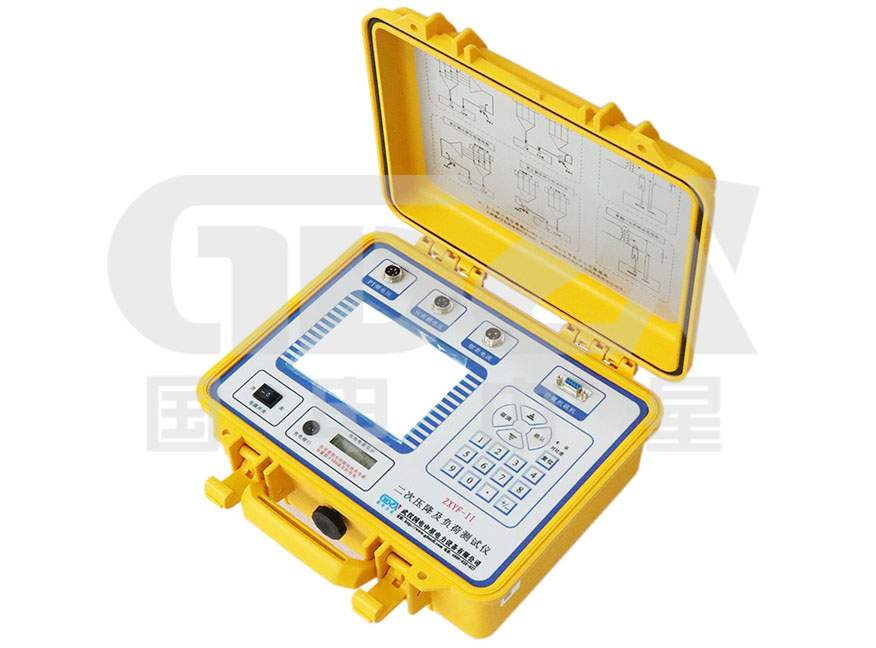

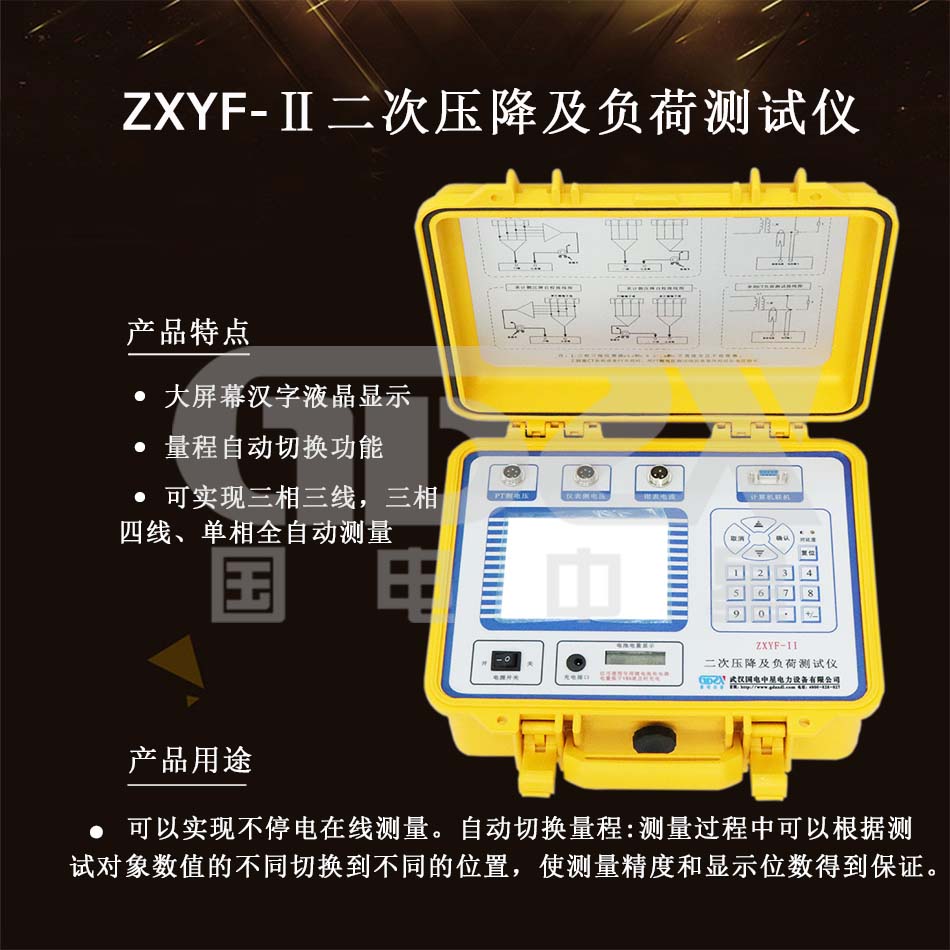

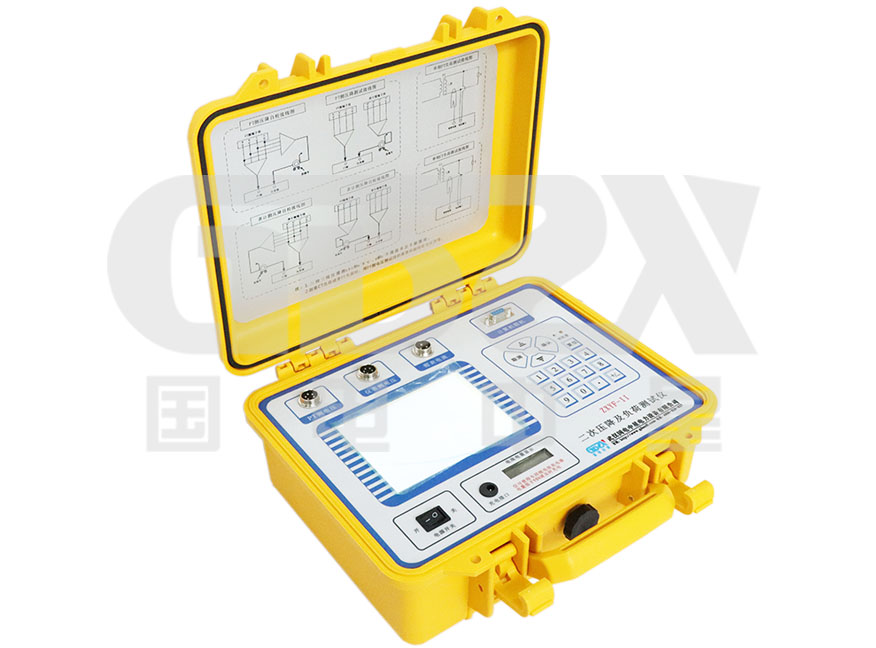

ZXYF-Ⅱ系列二次压降及负荷测试仪采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示;数据具备掉电存贮及浏览功能,能与计算机联机传送数据。
产品别称
二次压降测试仪、二次负荷测试仪、二次压降及负荷测量仪、二次压降及负荷在线测试仪、互感器二次压降及负荷在线测试仪
1、本二次压降及负荷测量仪可以实现三相三线,三相四线、单相全自动测量。
2、使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全。
3、仪器具有量程自动切换功能,保证测试精度。
4、采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强。
5、测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验。
6、采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示;数据具备掉电存贮及浏览功能,能与计算机联机传送数据。
7、采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
8、二次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位
置,使测量精度和显示位数得到保证。
9、工作时间可以长达24小时。
10、附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。
11、仪器体积小,重量轻。
12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,
能分辨0.001mS的电导和电纳。
13、该二次压降及负荷测试仪能存储480组测量数据,断电后能保持十年。

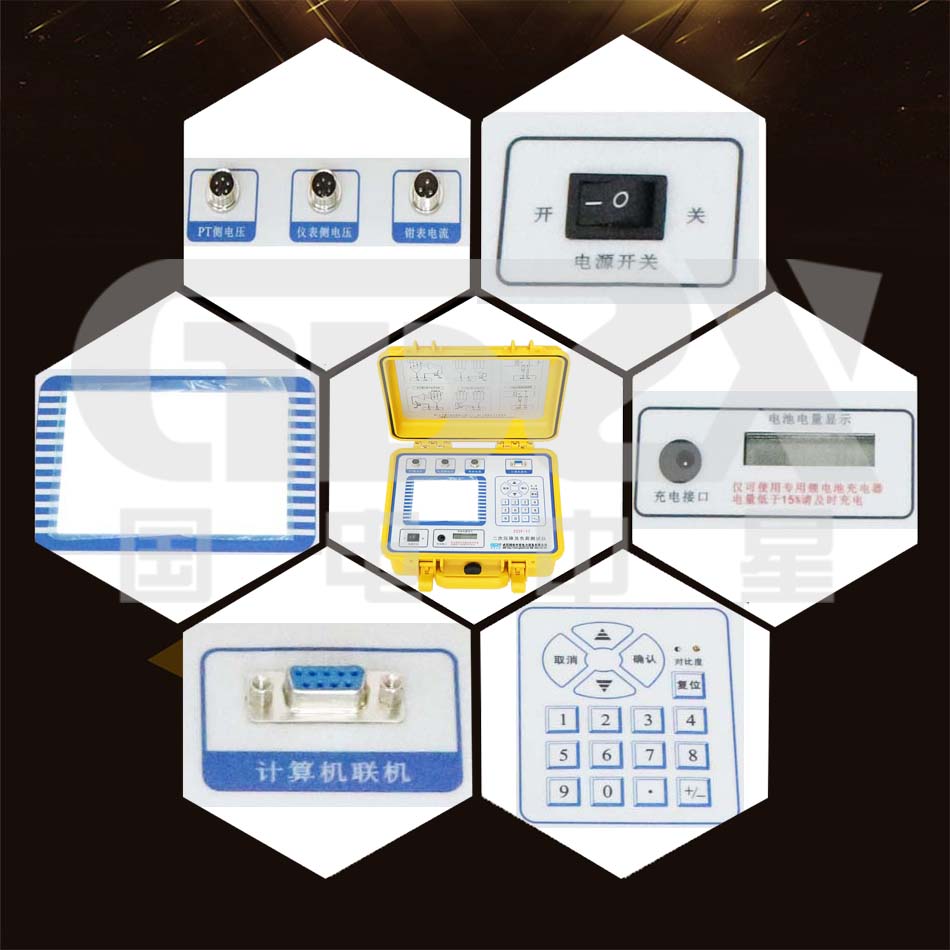

14、中文界面大屏幕显示,带有RS-232通讯接口。
1.环境条件
1)温
度:-5~40℃
2)相对湿度:<95%(25℃)
3)海拔高度:<2500m
4)外界干扰:无特强震动、无特强电磁场
2.二次压降测试仪技术指标
1)测量范围:比差:0.001%~19.99%
角差:0.01’~599’
2)分 辨 率:比差:0.001%
角差:0.01’
3)仪器基本误差:
X=(X×2%+Y×2%)2个字)
Y=(Y×2%+X×2%×34.38)2个字)
2个字—仪器的量化误差
4)电压表头准确度:0.5%
5)工作范围:电压:(50~120)V
6)仪器指示动作值(提示错误)
① 误差:比差>20%或角差<600’
② 电压:电压<2.0V
3.PT二次负荷测试仪技术指标
1)
PT二次负荷测试
① 导纳测量范围:0.1ms~50.0ms
② 导纳测量准确度:
③ 二次电压(50V~120V)
X=(X×2%+Y×2%)2个字)
Y=(Y×2%+X×2%×34.38)2个字)
2)电压表头:0.5%
4.CT二次负荷测试仪技术指标
1)阻抗测量范围:0.1Ω—50.0Ω
2)阻抗测量准确度:
X=(
X×2%+ Y×2%)2个字)
Y=( Y×2%+ X×2%×34.38)2个字)
3)2个字—仪器的量化误差
4)电流表头:1%
