ZXMN-C模拟断路器装置

继电保护装置的整组试验的专用仪器

参考标准:

● 采用面板嵌入式触控键盘作为人机交互设备。
● 具备人性化的声音提示功能。
● 采用单片微型计算机作为控制核心。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

        ZXMN-C断路器模拟装置主要用于继电保护装置的整组试验。本装置在继电保护装置的整组试验时能模拟断路器的跳/合闸,可减少开关动作次数,延长断路器使用寿命,缩短调试时间,提高试验工作效率,避免整组试验时断路器反复分合带来的不便。
        ZXMN-C模拟断路器装置能配合本公司生产的继电保护测试仪,对保护装置进行不停电校验,提高供电可靠率。

性能特点
技术指标

1.输入电压:AC220±10%  50HZ  工作电流小于0.5A
2.跳合方式:分相、三相
3.跳合闸操作电压:DC110V或DC220V。
4.跳合闸电流选择:0A、0.25A、0.5A、1A、2A、4A、5A
5.跳闸时间选择:20ms、40ms、60ms、80ms、100ms、110ms、200ms误差不超过+/-3ms
6.合闸时间选择:50ms、100ms、150ms、200ms、300ms、400ms、500ms误差不超过+/-3ms
7.模拟断路常开/常闭触点:AC220V/5A
8.外包装箱尺寸:436×416×252mm
9.仪器尺寸:400×380×205mm
10.仪器净重:11kg

注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

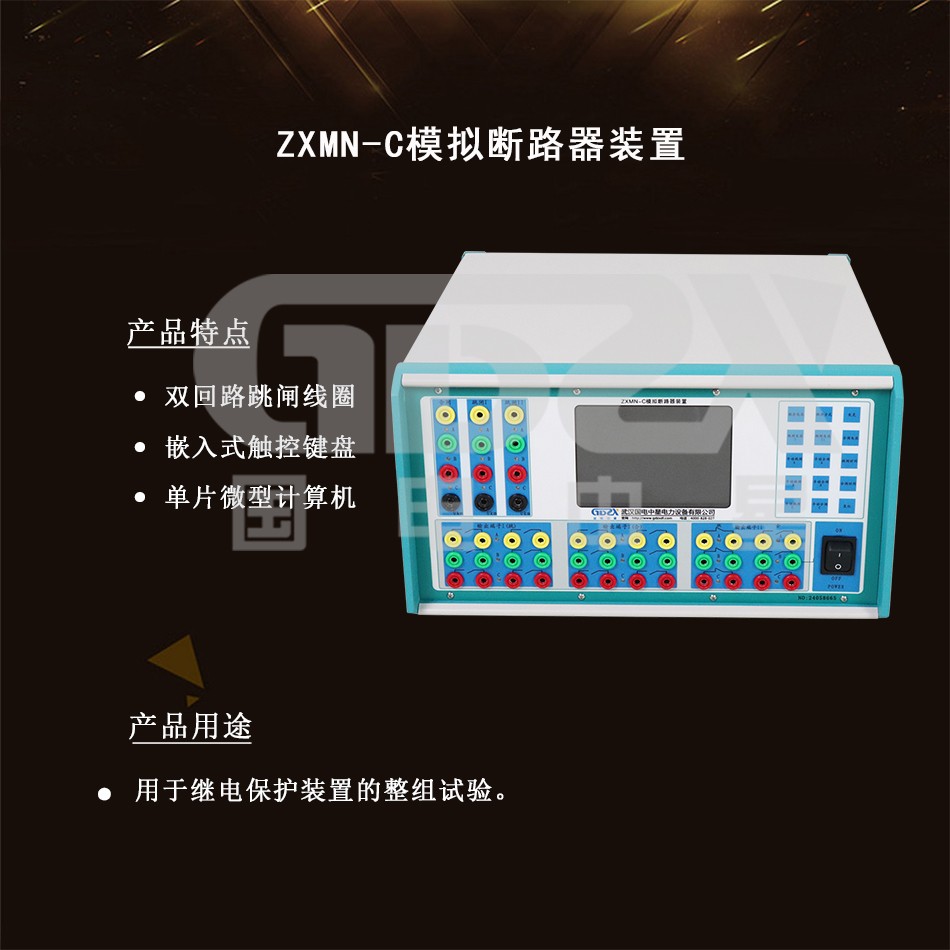

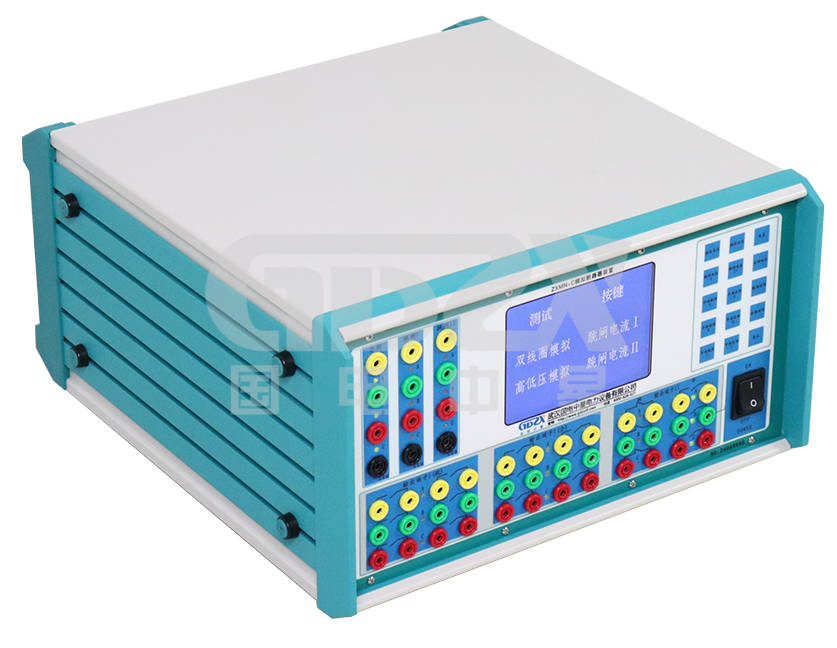

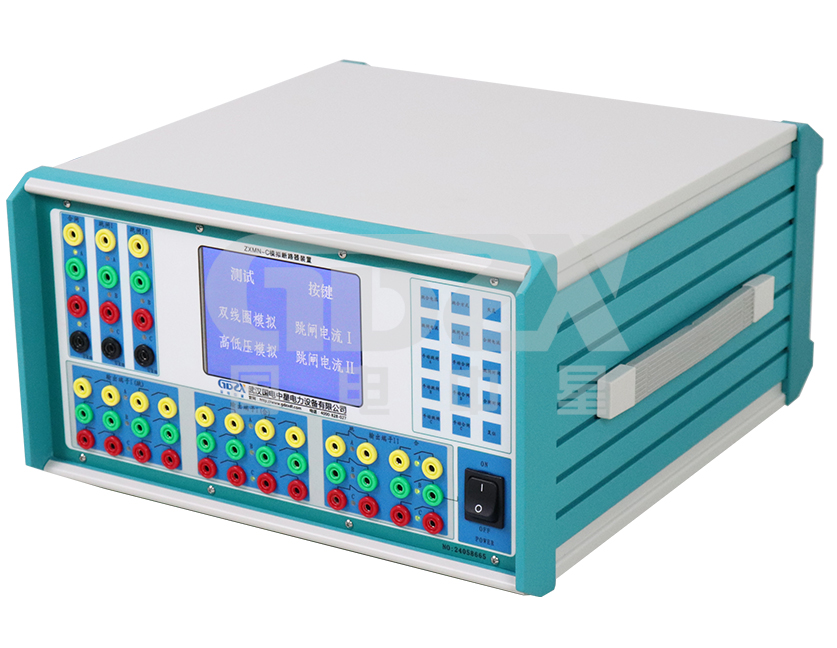

ZXMN-C模拟断路器装置组图

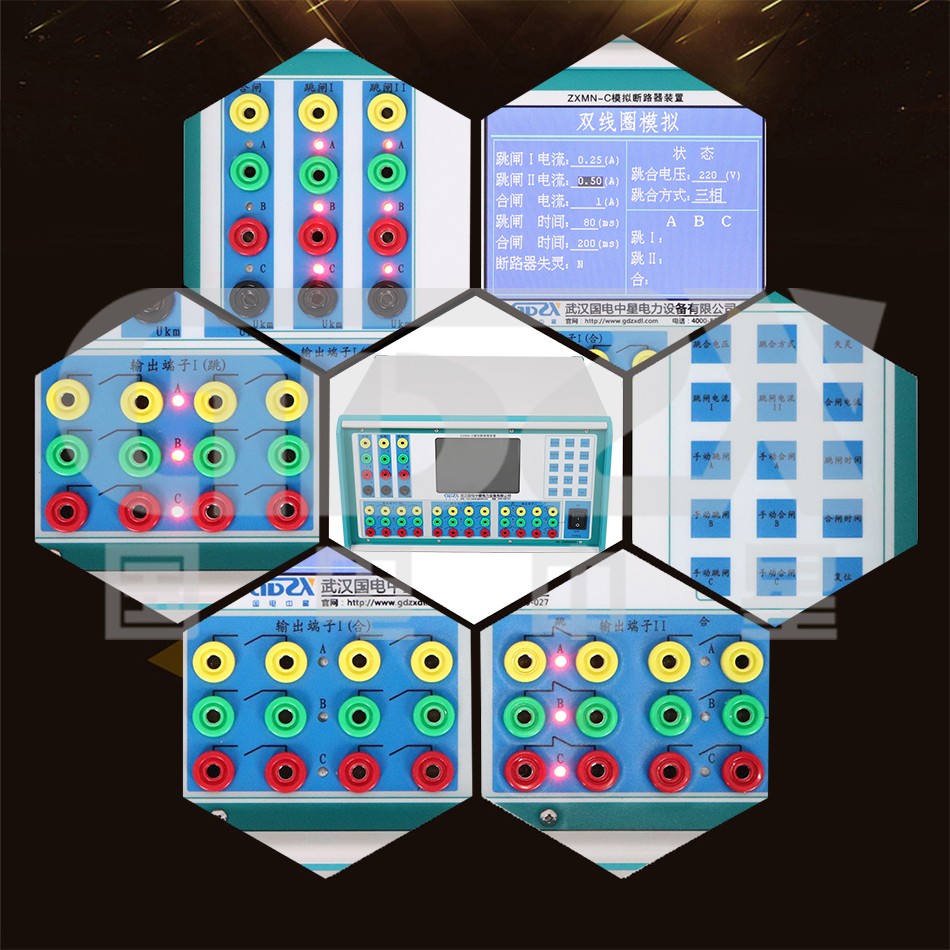

ZXMN-C模拟断路器装置细节图
