操作视频产品简介

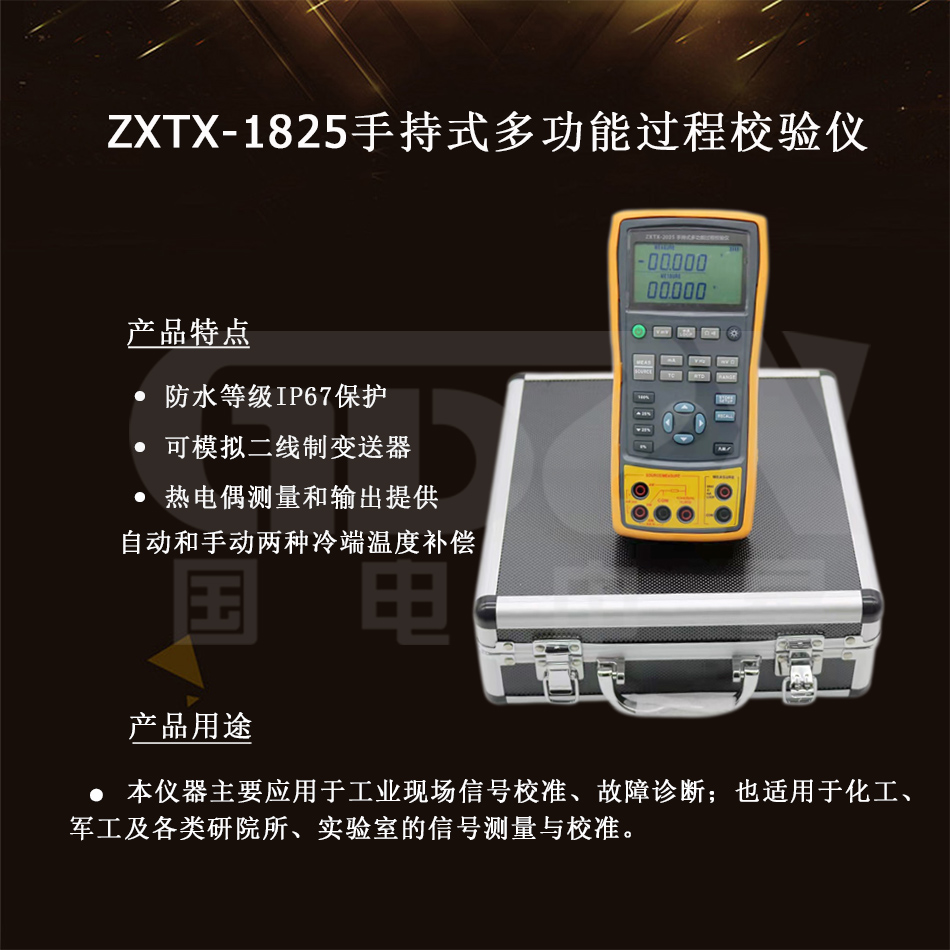

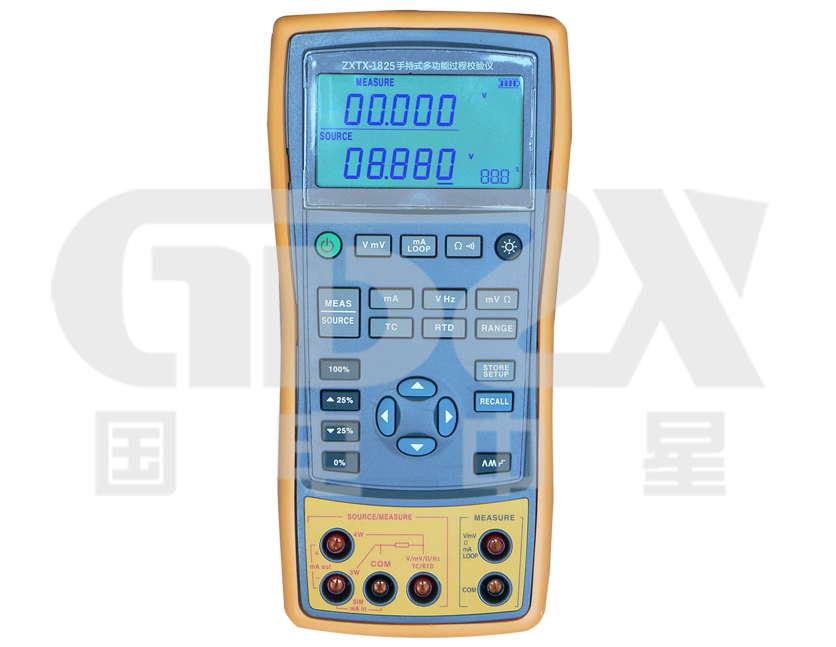

ZXTX系列手持式多功能过程校验仪是一种高精度手持式信号测量/输出仪表，能同时测量与输出电压、电流、电阻、频率、热电偶、热电阻等各种工业过程信号，加配外置高精度智能压力模块可用于现场校准压力变送器。它能代替电流信号源、电压信号源、电阻箱、电子电位差计、频率计等测量校准仪器。主要应用于工业现场信号校准、故障诊断；也适用于化工、军工及各类研院所、实验室的信号测量与校准。
性能特点
1.强大的保护功能：防水等级IP67，任意信号端误接220V自动保护；
2.测量/输出：电压、电流、频率、电阻，其中电流输出支持有源、无源；
3.以温度形式模拟热电阻、热电偶；
4.可模拟二线制变送器；
5.精度为(0.02%)，（0.05%)
6.两个相互隔离的通道，支持同步测量、输出；
7.可提供手动步进、自动步进、0~100%阶跃和斜率输出功能；
8.带白色LED背光，并具有手动背光调节和自动电源关闭功能，适合现场使用；
9.提供DC24V回路电源，以供现场调试之用；
10.独有的自动识别三线、四线接线方式；

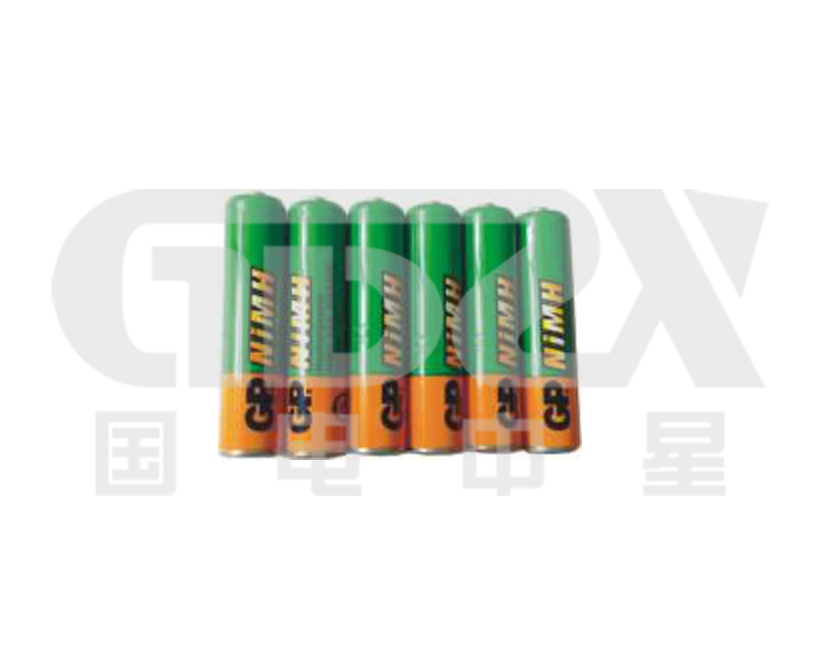

11.采用标准7#电池，便于客户更换购买；
12.热电偶测量和输出提供自动和手动两种冷端温度补偿。
13.可根据客户需要添加新的热电偶、热电阻种类
技术指标
一般技术规格
使用温度：-10 ℃~55℃
存储温度：-20℃~60℃
相对湿度：0~90%RH，非凝露
重 量：650克
外形尺寸：200mm×96mm×47mm

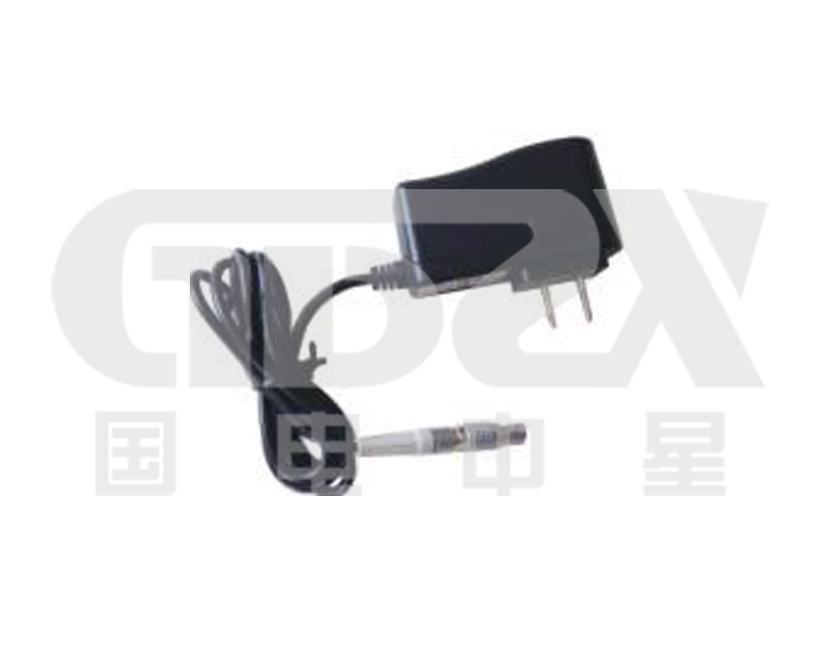

供电方式：6节7#电池或交流适配器
通讯方式：RS232
测量指标
| 功能 | 量程 | 准确度 | |
| ZXTX-2025 | ZXTX-1825 | ||
| 电压 | 0-60.000V（上屏±30V） | 0.02%+2 | 0.05%+2 |
| 电流 | 0~24.000mA（上屏±24mA） | 0.02%+2 | 0.05%+2 |
| 毫伏 | -15.000mV~80.000mV | 0.02%+2 | 0.05%+2 |
| 80.00mV~125.00mV | |||
| 电阻 （2线 3线） | 0.00Ω~440.00Ω | 0.15Ω | 0.25Ω |
| 400.0Ω~3200.0Ω | 1.0Ω | 1.5Ω | |
| 电阻 （4线） | 0.00Ω~440.00Ω | 0.10Ω | 0.15Ω |
| 400.0Ω~3200.0Ω | 0.5Ω | 1.0Ω | |
| 频率 | 1.000Hz~99.999Hz | 0.01%+1 | 0.02%+1 |
| 100.00Hz~999.99Hz | |||
| 1000.0Hz~9999.9Hz | |||
| 10.000kHz~99.999kHz | |||
| 热电偶 | J、K、T、E、R、S、B、N | ||
| 热电阻 | Pt100、Pt1000、Cu50、Cu100 | ||
输出指标
| 功能 | 量程 | 准确度 | |
| ZXTX-2025 | ZXTX-1825 | ||
| 电压 | 0~10.000V | 0.02%+2 | 0.05%+2 |
| 有源电流 | 0~24.000mA | 0.02%+2 | 0.05%+2 |
| 无源电流 | 0~24.000mA | 0.02%+2 | 0.05%+2 |
| 毫伏 | -15.000mV~99.999mV | 0.02%+2 | 0.05%+2 |
| 100.00mV~125.00mV | |||
| 电阻 | 10.00Ω~440.00Ω | 0.15Ω | 0.25Ω |
| 400.0Ω~3200.0Ω | 0.50Ω | 1.0Ω | |
| 频率 | 0.20Hz~200.00Hz | 0.01%+1 | 0.02%+1 |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
