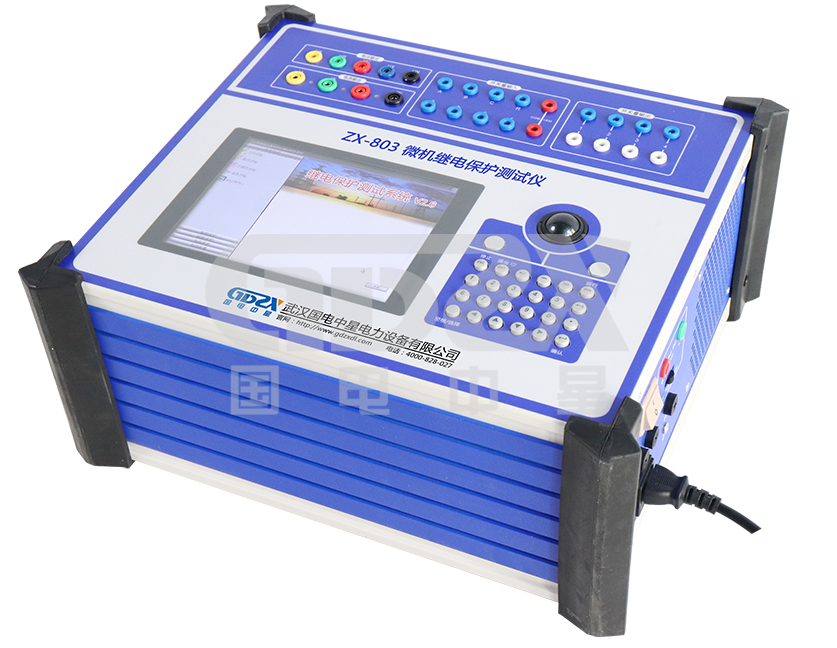

ZX-803三相继电保护测试仪可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性和转换性等故障进行整组试验。
1.电压电流输出灵活组合 具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

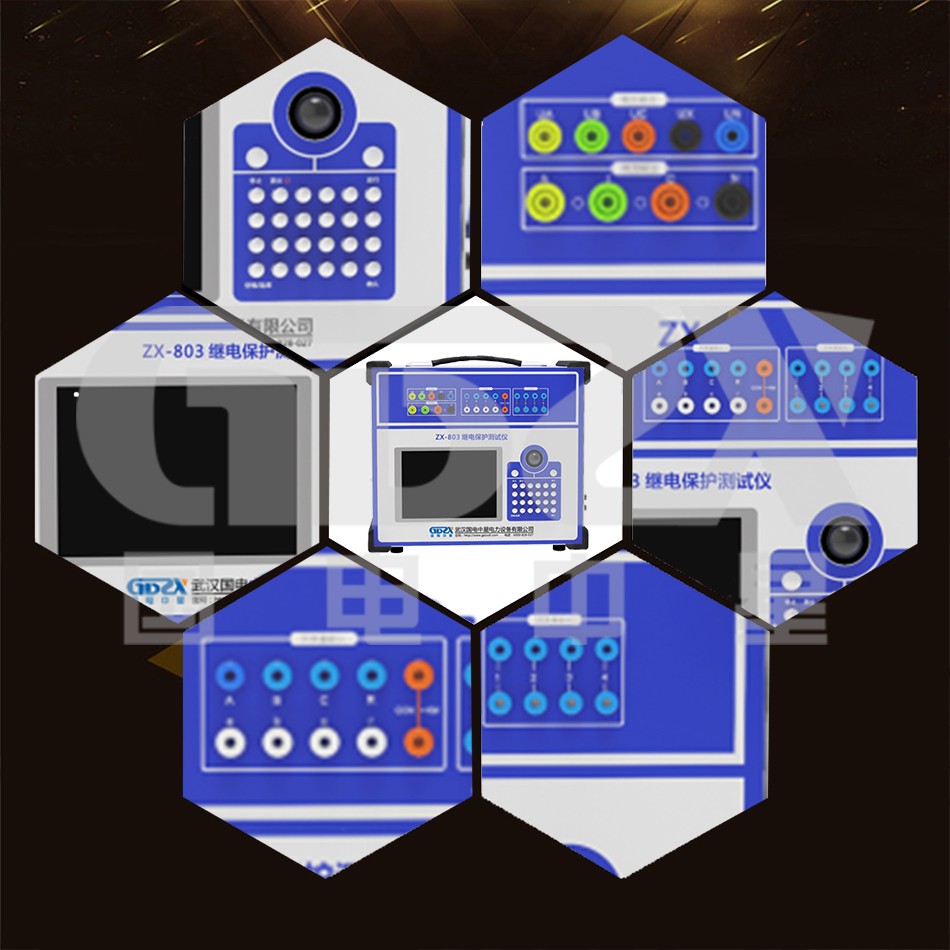

2.单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。
3.双操作方式 除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式。
4.新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
5.高性能主机 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量新技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
6.软件功能强大 可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
7.具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
8.接点丰富 具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。
9.接口完整 装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信。
10.完善的自我保护功能 散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
11.轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构,使得整机小巧轻便。
1.交流电流输出:3路,每路40A / 450VA 三相并联120A/1000VA
2.交流电压输出:4路,每路120V / 80VA 线电压240V/120VA
3.输 出 精 度:0.2% (主量程范围内)
4.直流电流输出:3路,每路±10A/200VA
5.直流电压输出:3路,每路±160V/80VA
6.输 出 精 度:0.5% (主量程范围内)
7.相 位:0~360°
8.相位精度:<0.2°
9.输出频率:0~1200Hz
10.频率精度:<0.001Hz
11.叠加谐波:2~24次
12.开 入 量:8路 开 出 量:4对
13.独立直流:DC110/220V,额定电流1.5A
14.尺 寸:396mm*354mm*178mm 重 量:16kg
