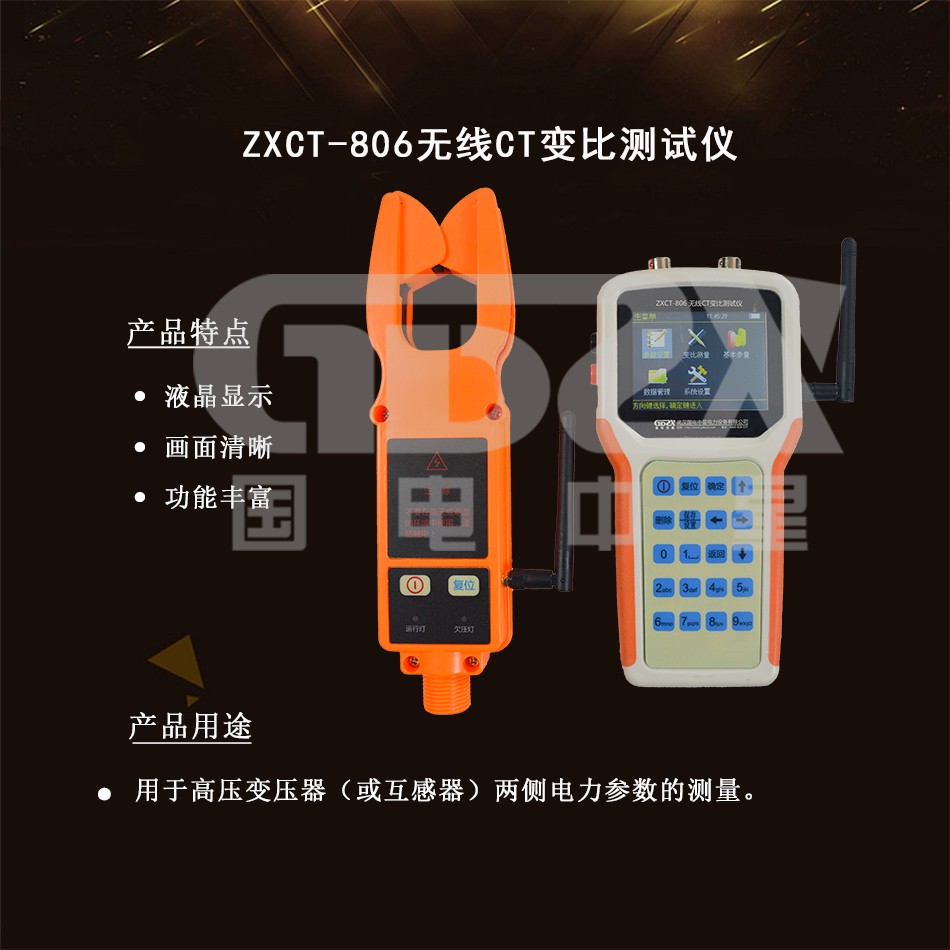

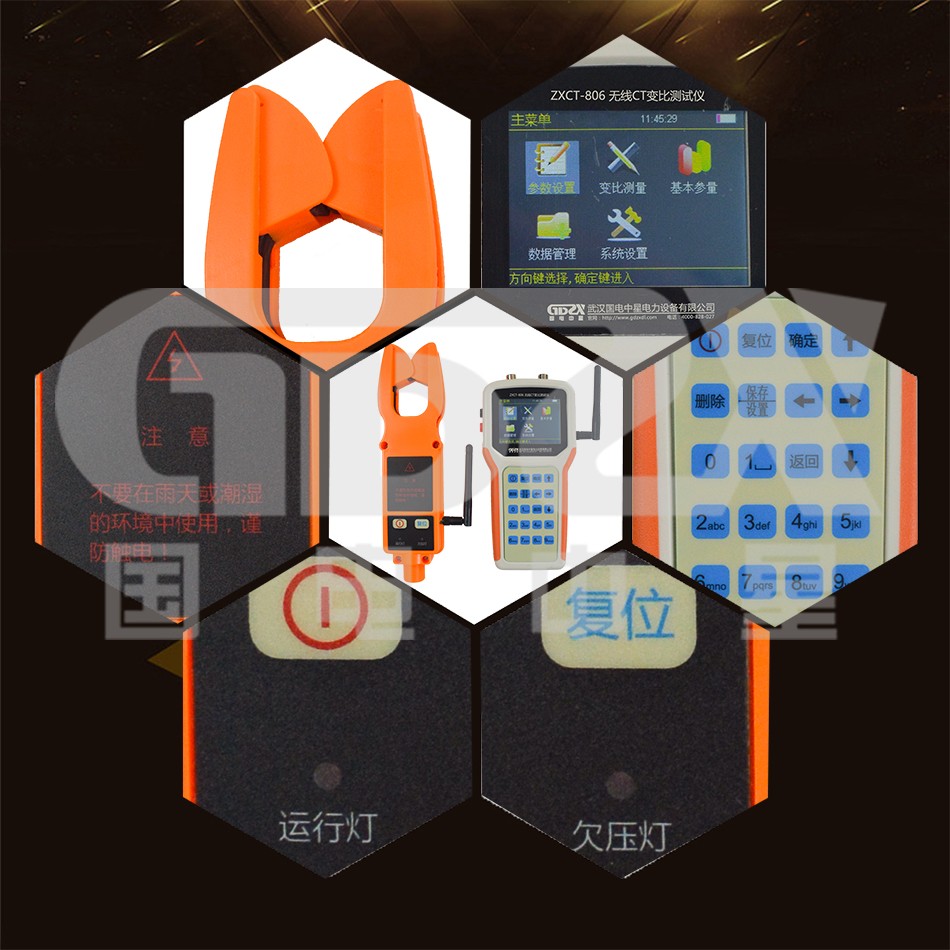

操作视频ZXCT-806无线CT变比测试仪是本公司凭借生产智能化仪表的多年经验积累，适应用户现场需求而推出的。主要用于高压变压器（或互感器）两侧电力参数的测量。可实现一路二次侧电压，一路一次侧电流和一路二次侧电流的同时测量，显示幅值、变比，变比误差，相角（各路信号之间），功率因数（电压与二次测电流之间），有功功率，无功功率等参数的测量和计算以及一次侧电流和二次侧电流极性相别的判断。一次电流可选择钳形电流表，也可选择无线高压钳。无线高压钳所采集的电流信号，将采用无线传输方式发送到手持式主机，主机则直接采集低压电流互感器二次电流。主机将根据钳表两侧信号，实时计算电流互感器一次，二次变比、变比误差和相角，以保证操作过程的安全性与可靠性。抽拉式高压绝缘操作杆伸长可达5米，确保操作过程的人身安全。本测试仪具有新型实用、外形美观、携带方便、抗干扰能力强、运行稳定可靠等突出特点。现场不拆线、不断电的情况下即可准确测量。
1) 采用3.2英寸320*240高点阵65k真彩液晶显示，画面清晰。
2) 采用DSP+ARM内核，处理速度快，软件功能丰富大大提高测试效率；
3) 可测量一次电流与二次电流相角，方便地判定极性，区分一二次电流相别， 检查CT接线。
4) 可测量一次电流与二次电流幅值，计算变比，变比误差，判定变比。
5) 可测量该电压和一二次电流的相位、和二次电流的功率因数、有功功率、无功功率等。
6) 手持式主机与无线高压钳均采用高性能锂电池供电，一次充电可持续工作10小时；
7) 无线高压钳的电流信号采用无线传输，绝对确保操作的安全性；
8) 可以存储10000组测量数据，并能在仪器上查看，关机数据 不丢失
技术参数 | 参数详情 |
测量范围 | |
一次电流 | 无线高压钳输入0—600A |
低压钳表输入 | 50A钳表、100A钳表、200A钳表、500A钳表、1000A钳表、1500A钳表、2000A钳表 |
二次电流 | 钳型互感器输入0—5A/10A 电压：0—500V |
变比 | 1—5000 |
工作温度 | -10℃—+50℃ |
测量精度 | |
电压 | 1.0% |
一次电流 | 1.0% |
二次电流 | 0.5% |
变比及误差 | 1.0% |
角度误差 | ±1° |
无线高压钳信息无障碍传输距离 | 100米 |
电源 | 主机采用7.4V、4000mAh锂聚合物电池，无线高压钳采用7.4V、 1400mAh 锂聚合物电池供电，电池充满电后工作时间10h |
最大测量导线直径 | |
无线高压钳 | Φ48mm |
5A/10A钳表 | Φ6mm |
一次低压钳表 | Φ20mm |
绝缘杆 | 标配1.4m（收缩后），伸长可达4m |
功耗 | 高压钳表约0.5w，主机约2w |
外形尺寸 | |
主机 | 240mm*100mm*35mm |
无线高压钳 | 265mm*70mm*33mm |
预热时间 | 3分钟 |
