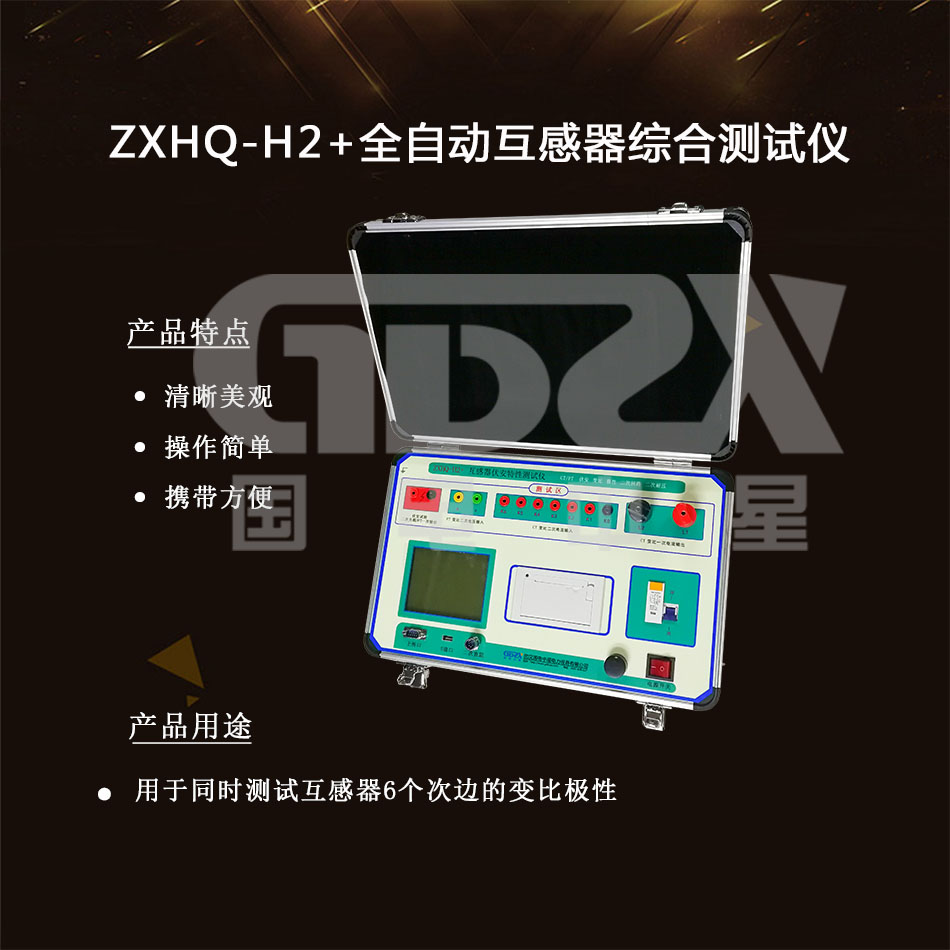

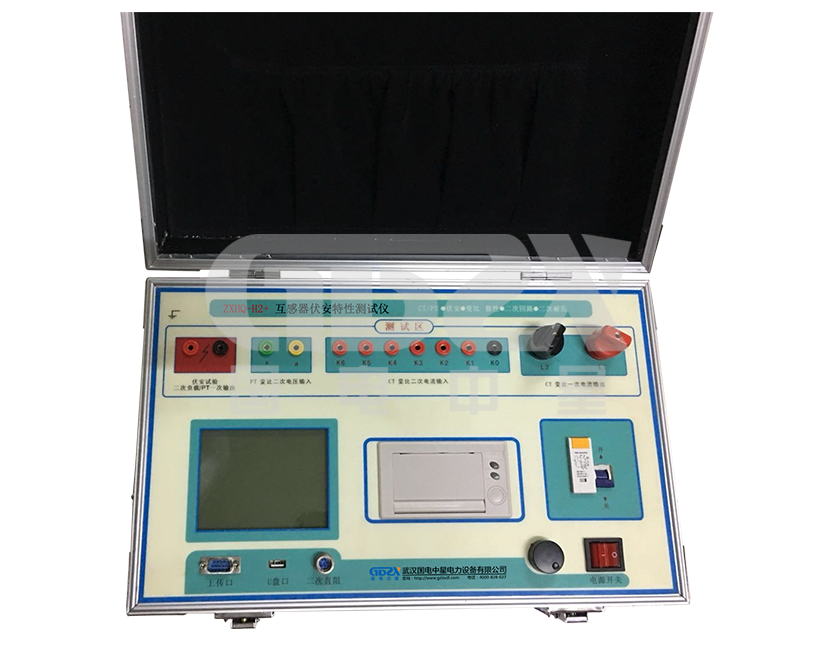

ZXHQ-H2+全自动互感器综合测试仪

可同时测试互感器6个次边的变比极性

参考标准:

●测试时直接显示伏安曲线图,坐标自动缩放,清晰美观,直观方便

●面板自带打印机,可随时打印曲线图及测试数据

●带有大容量存储器,可存储2000组测试数据,数据掉电永不丢失

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

ZXHQ-H2+全自动互感器综合测试仪仅需进行简单的数字设定:设定最高测试电压、最大电流装置将自动从零逐步升压。测试全过程自动记录数据,并自动地将伏安特性曲线描绘并显示出来,省去手动调压、人工记录、整理、描曲线等烦琐劳动。可测试CT/PT的:“伏安特性”,“5%、10%和15%误差曲线”,“变比、极性”,“二次直阻”及“二次负载”,“二次回路”,“二次耐压”和退磁功能。测试时直接显示伏安曲线图,坐标自动缩放,清晰美观,直观方便。


性能特点
技术指标

技术参数

参数详情

CT伏安输出

输入电压

220V


输出最高电压

0—2500V


输出最大电流

20A


3KVA


测量精度

< 0.5%

PT伏安输出

输入电压

220V


输出最高电压

0—220V


输出最大电流

10A


3KVA


测量精度

< 0.5%

CT变比输出

输入电压

220V


输出最高电压

0-8V


输出最大电流

1000A


―――


测量精度

< 0.5%

PT变比输出

输入电压

220V


输出最高电压

0—2500V


输出最大电流

―――


―――


测量精度

< 0.5%

CT 变比测量

输入电压

比值最高显示:999.9K:5/1


输出最高电压



输出最大电流





测量精度

< 0.5%

PT 变比测量

输入电压

比值最高显示:999.9K:100150100/3100/


输出最高电压



输出最大电流





测量精度

< 0.5%

直阻测量

最高测量阻值:0.1-20

1欧:以下3%以上<1%

二次通流

电流:0-200A 时间:1~5分钟

二次耐压

电压:0-2500V 时间:1~5分钟

工作温度

-1055

工作电压

AC220V±20%)50HZ

测试仪主机体积

420×300×270

主机重量

26Kg
