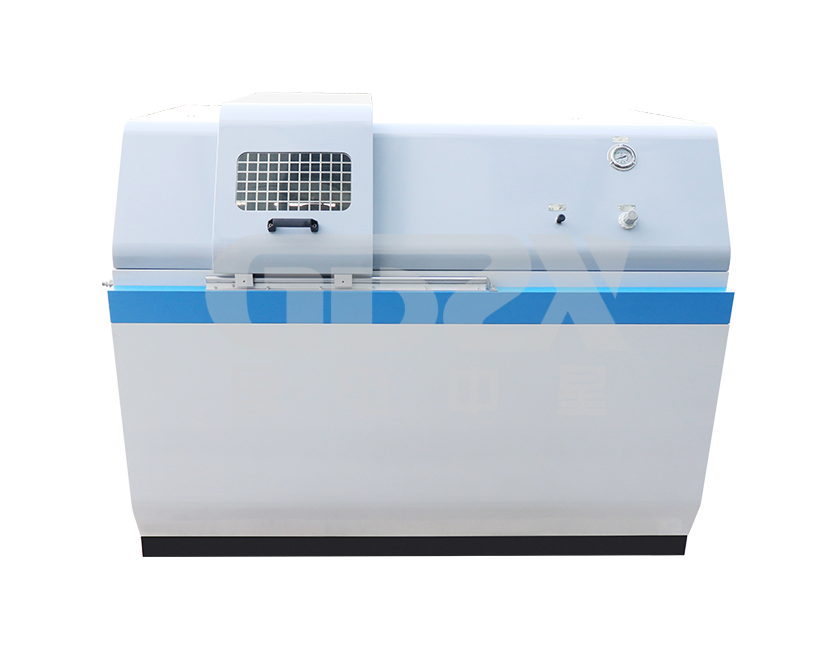

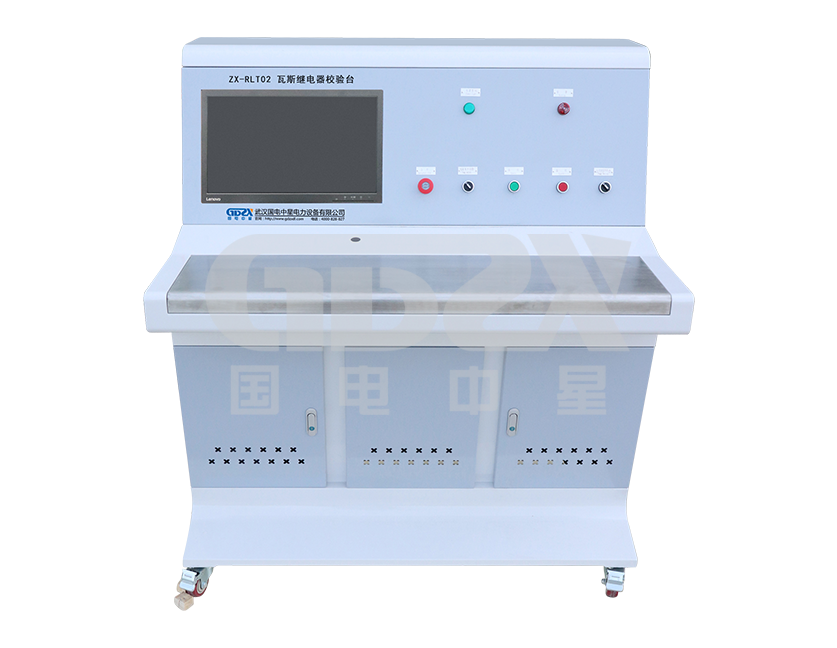

操作视频ZX-RLT02瓦斯继电器校验台采用最新的嵌入式系统控制技术，综合实际检测需求推出的新一代气体继电器试验检测系统。本产品系统采用单管道流量计直接测量方法，可分别对φ25、φ50、φ80毫米管径的国内外气体继电器（例如：国产QJ，进口EMB、MR、COMEM等系列）的流速、容积和密封进行检测，且实验过程无须人工参与。较比大型多管道检测台及同类型产品，在满足多管道标准检测台的检测精度基础上，先进的设计原理使得设备体积及使用成本大大降低，并可满足独立口径检测计量介质传递关系。可简单直观的对系统进行流速、容积、密封试验的相关操作，并同时编辑打印相关检测报告，且可以保存数据以便随时调阅和打印。由于采用嵌入式设计，由PC控制，操作界面友好，整机自动化程度高等特点。
1. 核心增压设备选用计算机控制，可轻松实现流速、密封压力、容积等的测量。
2. 技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。
3. 所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。
4. 流速测量范围：Φ25：0.6～4.0m/s,Φ50：0.6～3.0m/s,Φ80：0.6～2.0m/s
5. 容积测量范围0-1000ml
6. 继电器规格尺寸Φ80系列: Φ200×250；Φ50系列: Φ200×250；Φ25系列: Φ150×250；Φ40系列
7. 密封试验压力0.1~0.25MPa
8. 系统自动采集，软件自动采集数据并储存相关数据
9. 系统自动液压夹紧被测件。
基本原理 | 被测件通过液压夹紧，并通过压力传感器，流量计，温度传感器等采集相关数据，系统软件自动记录数据，并判断被测件合格与否 |
结构组成 | 密封试验系统、容积试验系统、流速试验系统 |
适用范围 | 瓦斯继电器 |
试验压力 | 0.1-0.25MPa（可以调节） |
控压精度 | 试验压力值上限的+2％，下限的-1％ |
试验介质 | 空气、变压器油 |
压力控制方式 | 计算机控制 |
环境温度 | 常温 |
试样数量 | 1路控制试验压力和试验时间 |
试样安装方式 | 自动夹紧 |
流速范围 | 0.6-4.0m/s |
驱动气压 | 0.2-0.8MPa |
驱动流量 | 0.3-1立方/分钟 |
时间显示 | 电脑显示 |
压力曲线显示 | 数据采集软件实时显示，可以放到缩小 |
打印报告 | 试验完毕可以打印试验报告并保存试验数据 |
试验数据保存 | 可以保存报告及excel测试表格，没次采集的数据都可以保存下来 |
容积 | 0-1000ml |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
