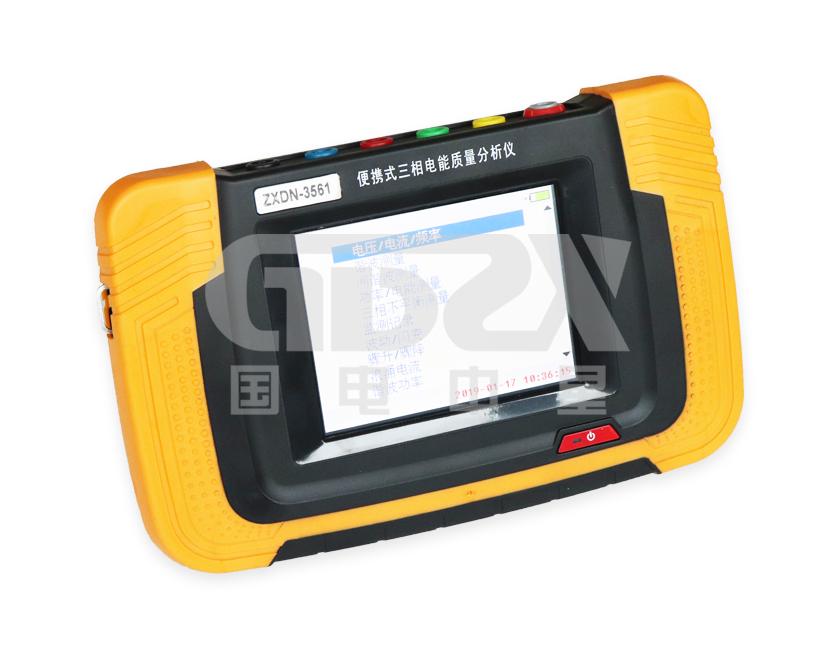

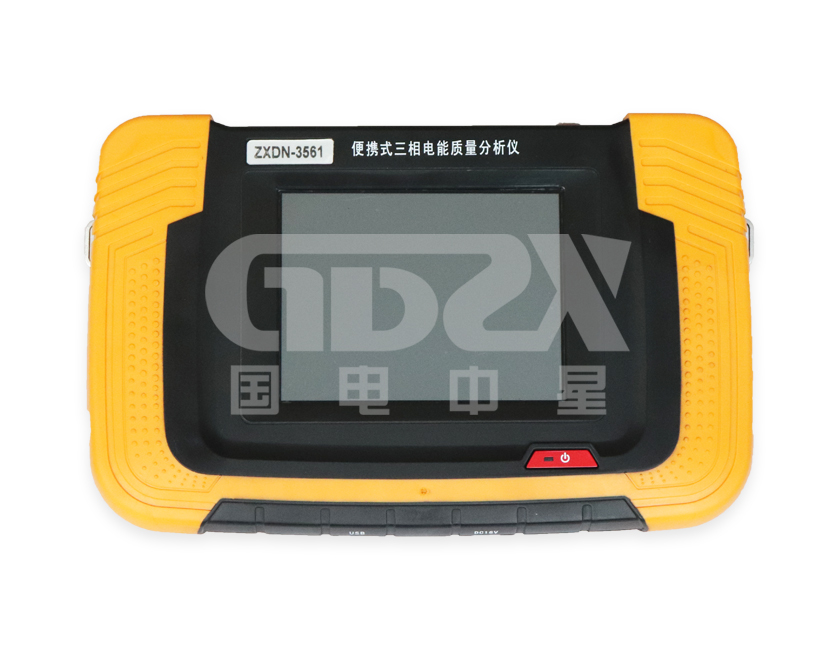

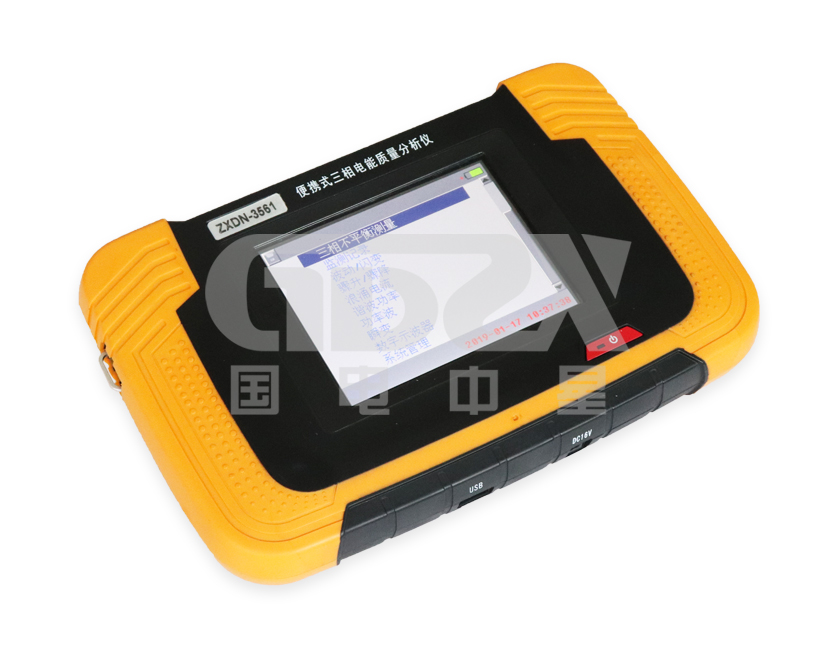

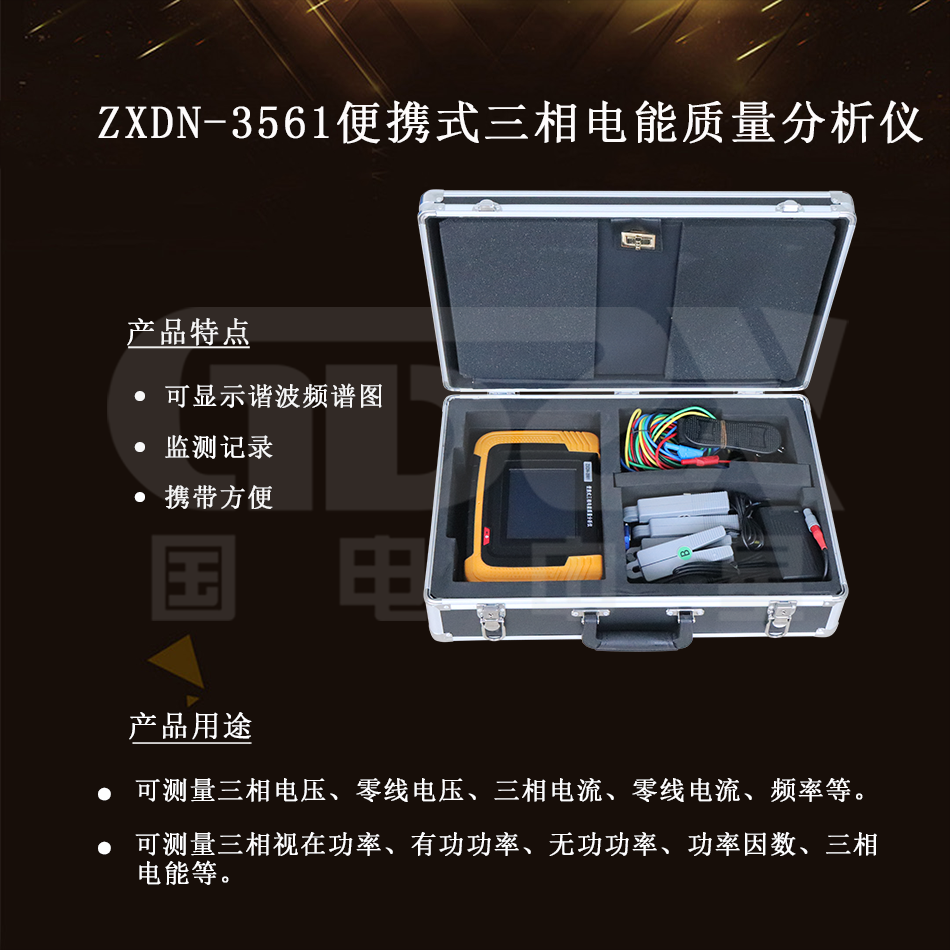

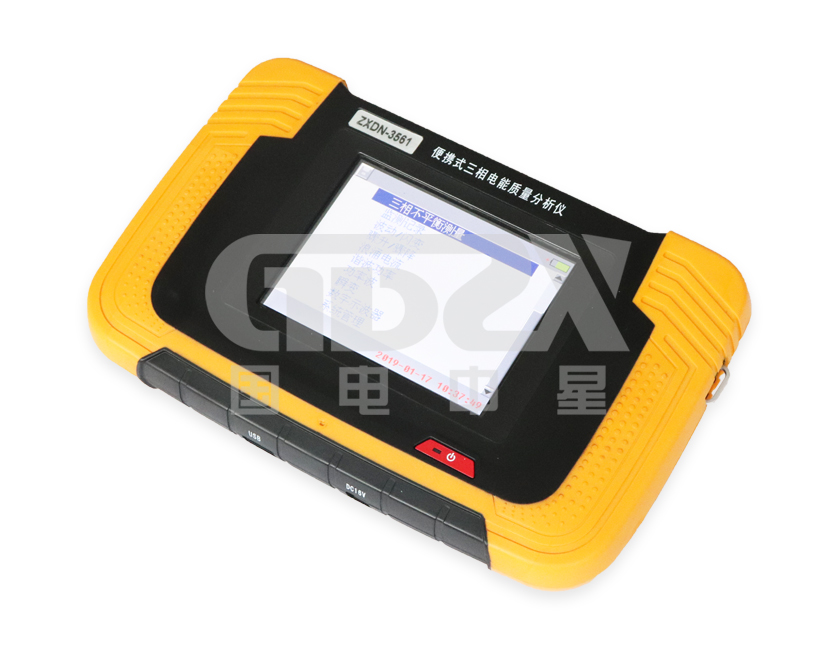

操作视频 ZXDN-3561便携式三相电能质量分析仪是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，同时配备了大容量的存储器，能够对电网运行进行长期的数据采集检测，同时配备PC应用软件，把采集的数据上传至计算机，便于进行各种分析。
产品别称
三相电能质量分析仪、便携式三相电能质量测试仪、便携式三相电能质量测量仪
1、电压、电流、频率：可测量三相电压、零线电压、三相电流、零线电流、频率等。
2、谐波测量：可测量至50次谐波，测量结果包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度（总畸变率）、各次电压谐波/电流谐波含有率；可显示谐波频谱图。
3、功率测量：可测量三相视在功率、有功功率、无功功率、功率因数、三相电能等。
4、三相不平衡测量：可测量三相电压不平衡度及正序、负序、零序电压；三相电流不平衡度及正序、负序、零序电流、可显示电压矢量图、电流矢量图。
5、浪涌电流：可记录至少40个浪涌电流事件。
6、波动/闪变：波动、短时闪变、长时闪变测量。
7、骤升/骤降：可记录电压骤升、骤降事件，可记录40个事件。
8、监测记录：可长时间地记录基本的（稳态）电能质量参数，记录时间间隔从3秒到30分钟可调。
9、数字示波器：可用于查看电压/电流信号波形。

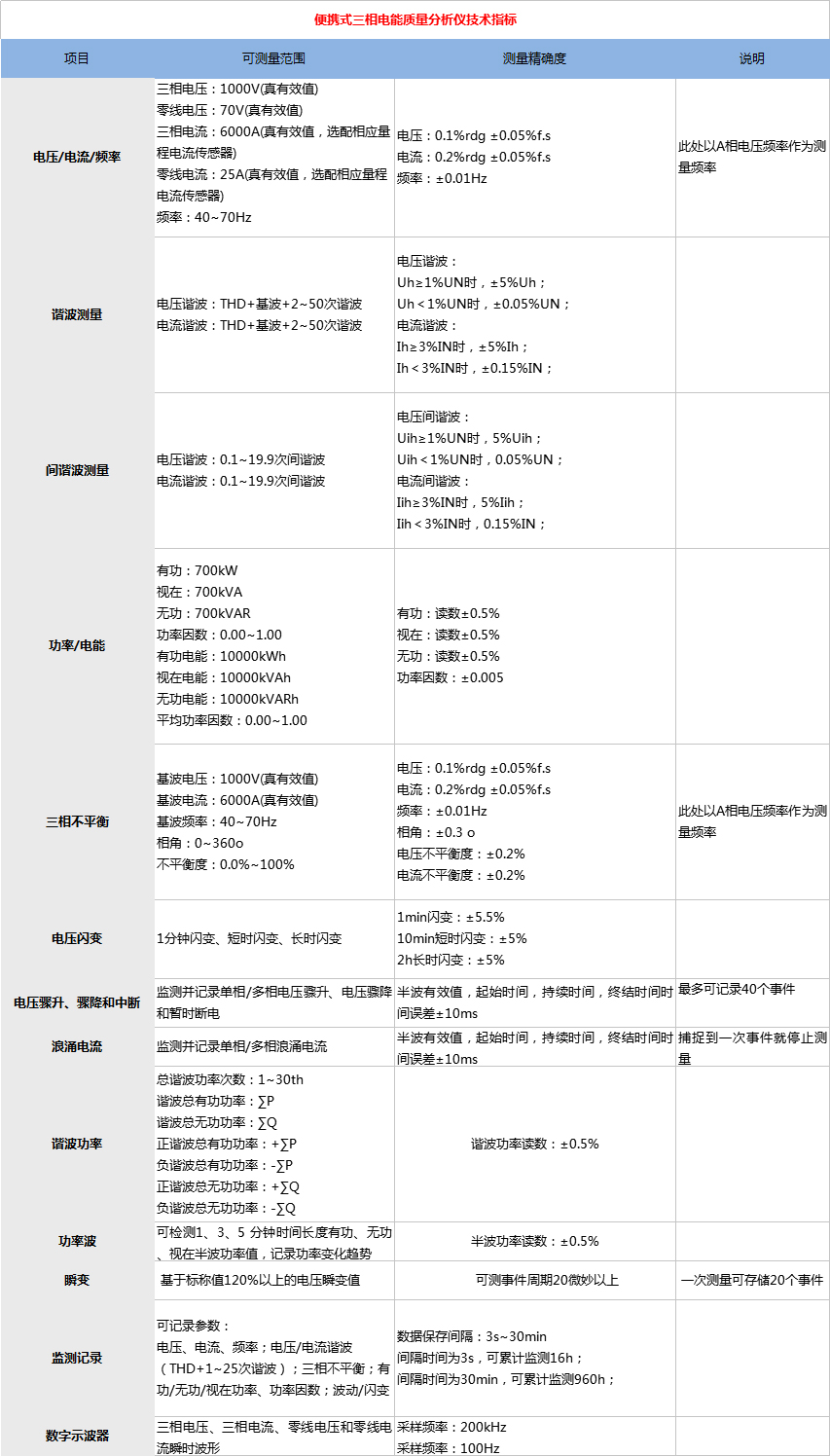

| 便携式三相电能质量分析仪表检测功能表 | |
| 项 目 | 描 述 |
| 电压/电流/频率 | 可测量三相电压、零线电压、三相电流、零线电流、频率，可显示有效值、峰值、波/峰比以及波形图、趋势图等 |
| 谐波测量 | 可测量电压及电流的基波及2~50次谐波，测量结果包括谐波效值、谐波含量、谐波含有率、总谐波畸变率(THD)；可显示柱状图、趋势图等 |
| 间谐波测量 | 可测量电压及电流的0.1~19.9次间谐波，测量结果包括间谐波分量及子集的有效值、间谐波含有率等；可显示柱状图、趋势图等 |
| 功率/电能测量 | 可测量三相四线/三相三线视在功率(电能)、有功功率(电能)、无功功率(电能)、功率因数等，可显示趋势图 |
| 三相不平衡测量 | 可测量三相四线/三相三线电系统电压及电流的正序分量、负序分量、零序分量、负序不平衡度、零序不平衡度；可显示三相电压及电流的相角、矢量图、趋势图 |
| 闪变 | 1分钟闪变、10分钟短时闪变、2小时长时闪变测量 |
| 电压骤升/骤降/中断 | 可检测并记录电压骤升、骤降和中断事件 |
| 浪涌电流 | 可检测并记录浪涌电流事件 |
| 谐波功率 | 可检测2~30次谐波功率，可显示柱状图、趋势图等 |
| 功率波 | 可按设定的时长（1~5分钟），测量功率的快速变化（有功、无功、视在功率） |
| 瞬变 | 可检测时长20微秒以上的电压瞬变事件 |
| 监测记录 | 可长时间记录稳态电能质量参数，包括电压/电流/频率、谐波、功率、三相不平衡、波动/闪变，记录时间间隔从3秒到30分钟可调。 |
| 数字示波器 | 可用于查看电压/电流信号波形 |

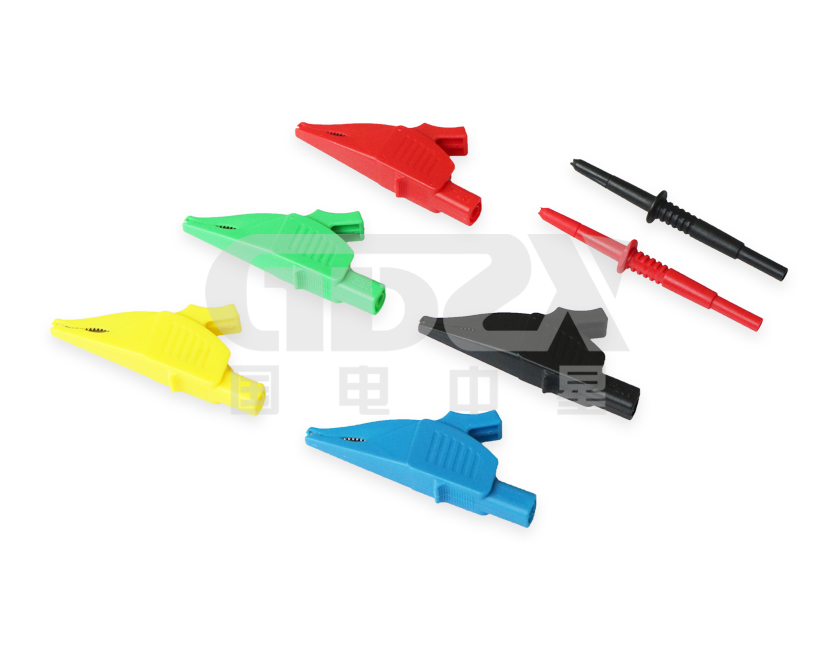

1、电压信号输入回路：
直接接入
输入阻抗：1MΩ，20pF
测量范围：电压真有效值 700V(有效值)
功率消耗：小于0.5VA/相
2、电流输入回路：
间接接入

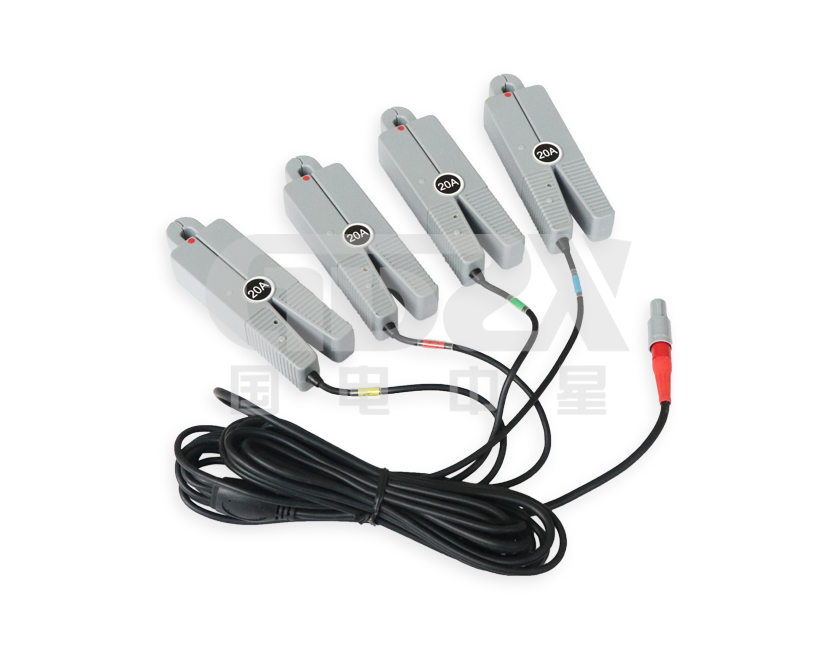

测量范围：电流真有效值 1A，5A，10A，100A，500A，1000A，3000A（选择相应电流传感器）
功率消耗：小于0.5VA/相
3、测量信号频率范围： 40Hz～70Hz

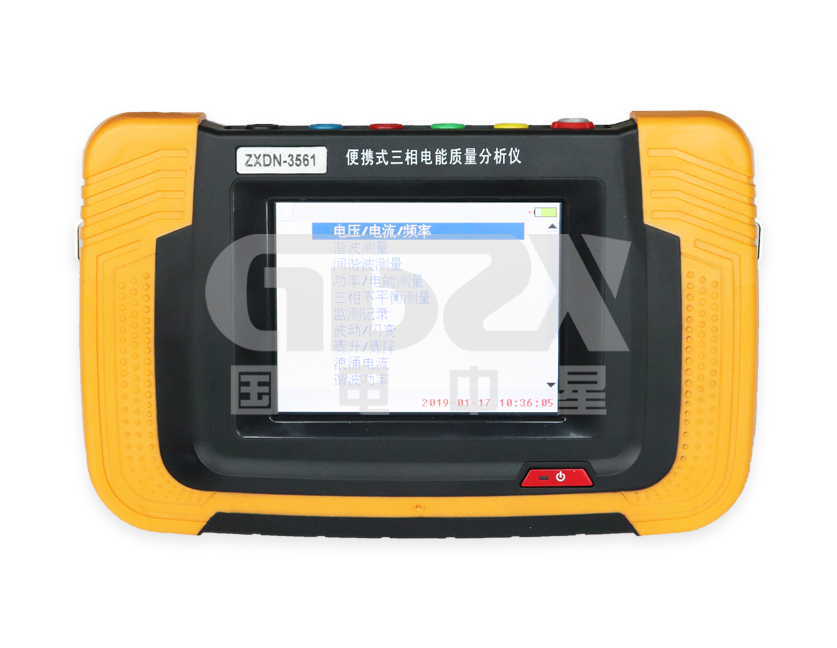

4、显 示 屏：5.7吋640×480 彩色图形LCD + 触摸屏
5、内存容量：128M bit FLASH

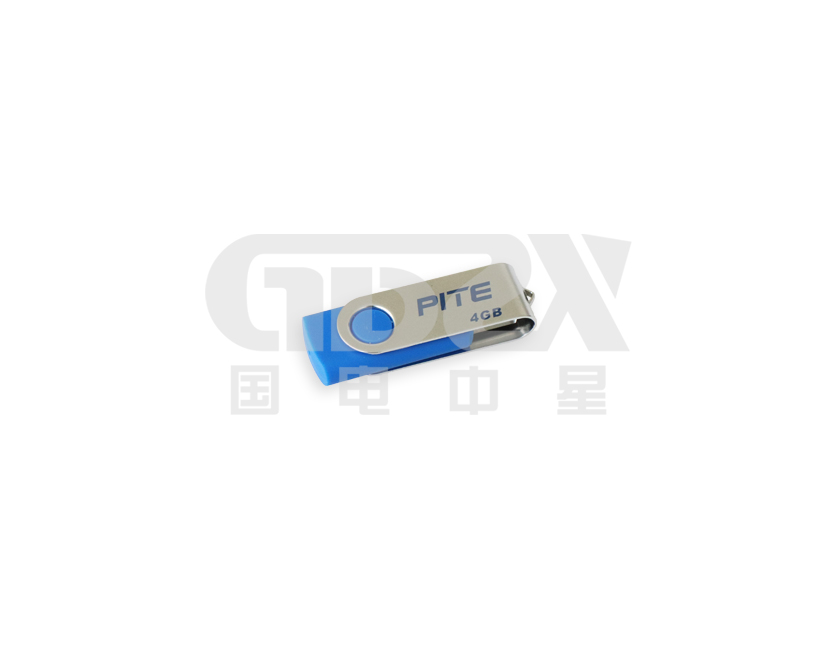

6、外部存储接口：USB （可插接U盘）
7、工作电源：可充电锂电池，充满可工作5~6小时

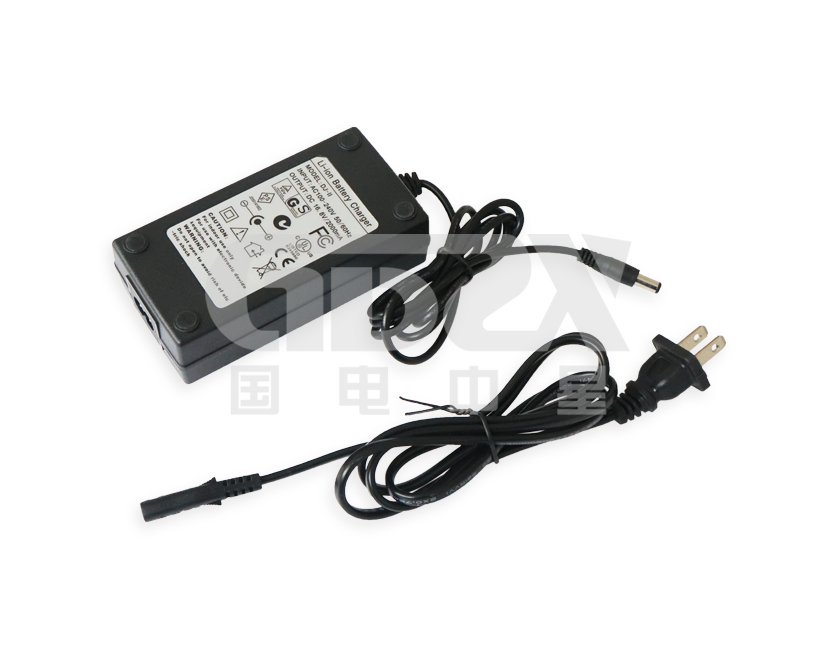

8、外接电源：AC100~240V/DC16.8V-1A 电源适配器/充电器
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
