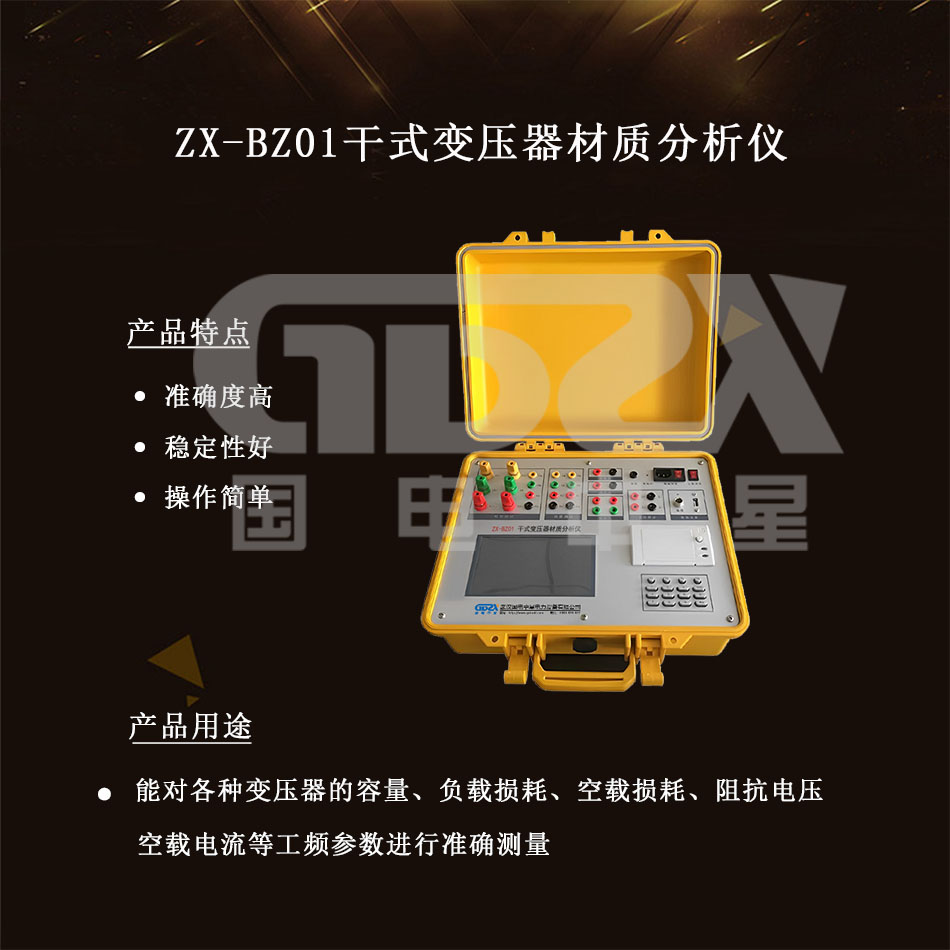

操作视频ZX-BZ01干式变压器材质分析仪集变压器材质测试、容量测试、特性测试、直阻测试、变比测试与一身，是我公司针对这种问题专门开发的一种高精度仪器，既能轻松检测出干式变压器是否以铝代铜以次充好，还能准确测试变压器容量，可准确检测用户是否改、换变压器铭牌。又能对各种变压器的容量、负载损耗、空载损耗、阻抗电压、空载电流等工频参数进行准确测量。具有体积小、重量轻、测量准确度高、稳定性好等特性外，还采用大屏幕液晶显示窗口、图形式菜单操作并配有汉字提示，集多参数于一屏的显示界面，人机对话界面友好，操作简便、易学等优点,大大提高了工作效率，是各级电力用户、质监部门的首选产品。
1. 可准确判断10KV干式配电变压器的材质。
2. 可无源、准确测量各种配电变压器的容量。
3. 可测量各种类型变压器的负载损耗、空载损耗、短路电压、空载电流等。
4. 可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。
5. 允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。
6. 测试仪采用7.0英寸，800*480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。
7. 全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。
8. 用户可随时将测试的数据及结果通过微型打印机打印出来。
9. 集成了中小型变压器和电压互感器的直流电阻测量，采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流。
输入特性 | 有源部分 | 电压测量范围 | 0~10V |
电流测量范围 | 0~10A | ||
无源部分 | 电压测量范围 | 0~750V 宽量限（可以外接电压互感器） | |
电流测量范围 | 0~100A内部全部自动切换量程（可以外接电流互感器） | ||
准确度 | 电压、电流、频率 | ±0.2% | |
功率 | ±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1） | ||
匝比测试精度 | 0.5% | ||
直阻参数
| 输出电流 | <5mA、40mA、200mA、1A、5A、10A | |
分辨率 | 0.1μΩ | ||
量程 | 100Ω-20KΩ （<5mA档） | ||
1Ω-250Ω （40mA档） | |||
100mΩ-50Ω (200mA档) | |||
5mΩ-10Ω (1A档) | |||
1mΩ-2Ω (5A档) | |||
0.5mΩ-0.8Ω (10A档) | |||
准确度 | 大于5毫安：2‰ 小于5毫安： 5‰ | ||
工作温度 | －10℃~ +40℃
| ||
绝缘 | 电压、电流输入端对机壳的绝缘电阻≥100MΩ | ||
工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验 | |||
体积 | 41cm×35cm×18cm
| ||
重量 | 10Kg | ||
