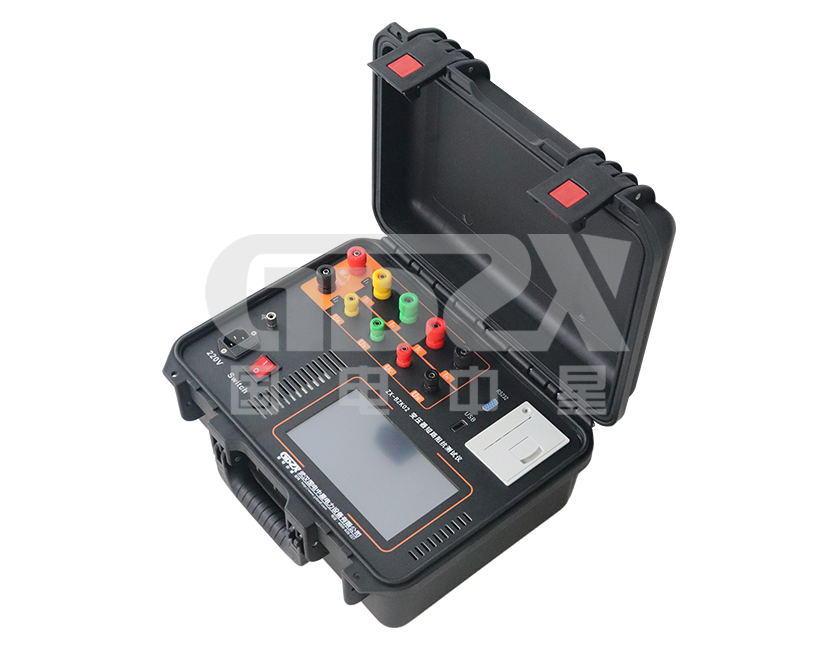

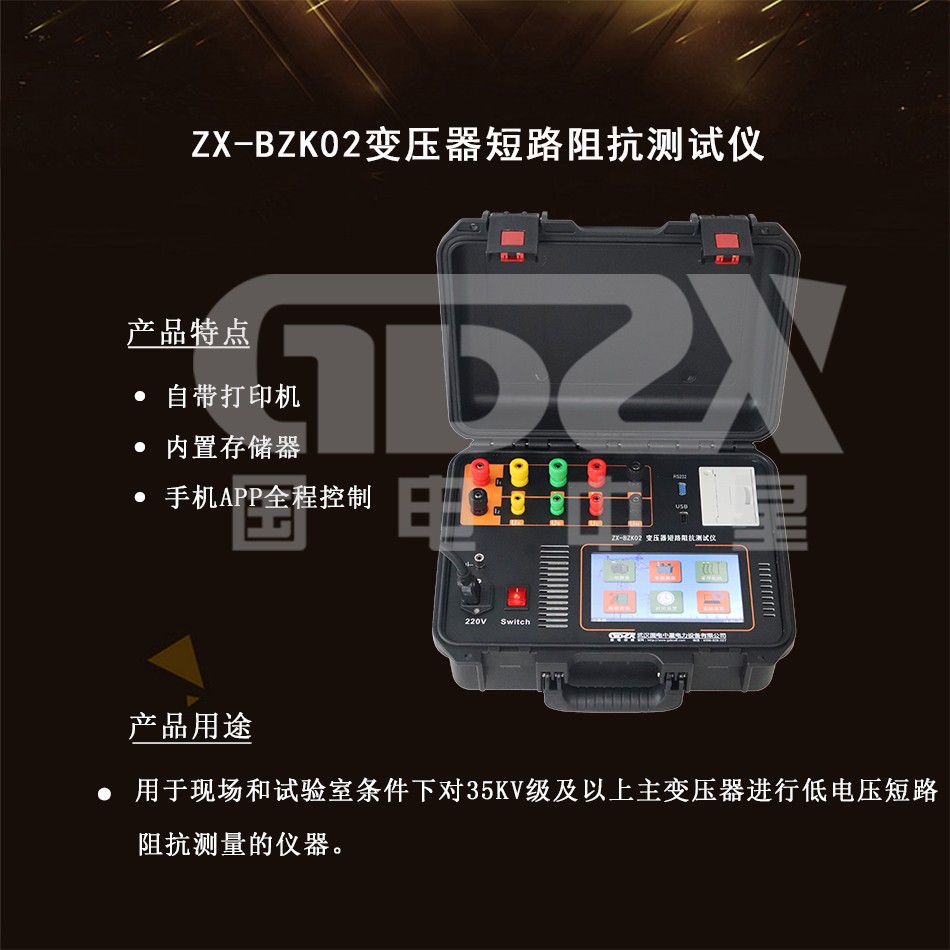

操作视频ZX-BZK02变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。仪器设计精巧，功能强大，可单相、三相测试，适用于任意阻抗的试品，内置2000W调压源，支持手机APP全程控制，采用先进的A/D 同步交流采样和数字信号处理技术，测量数据准确。采用大屏幕彩色液晶显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。
1. 三相短路阻抗的测量:显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。
2. 单相短路阻抗的测量:测量单相变压器的短路阻抗。
3. 零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器。
4. 在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

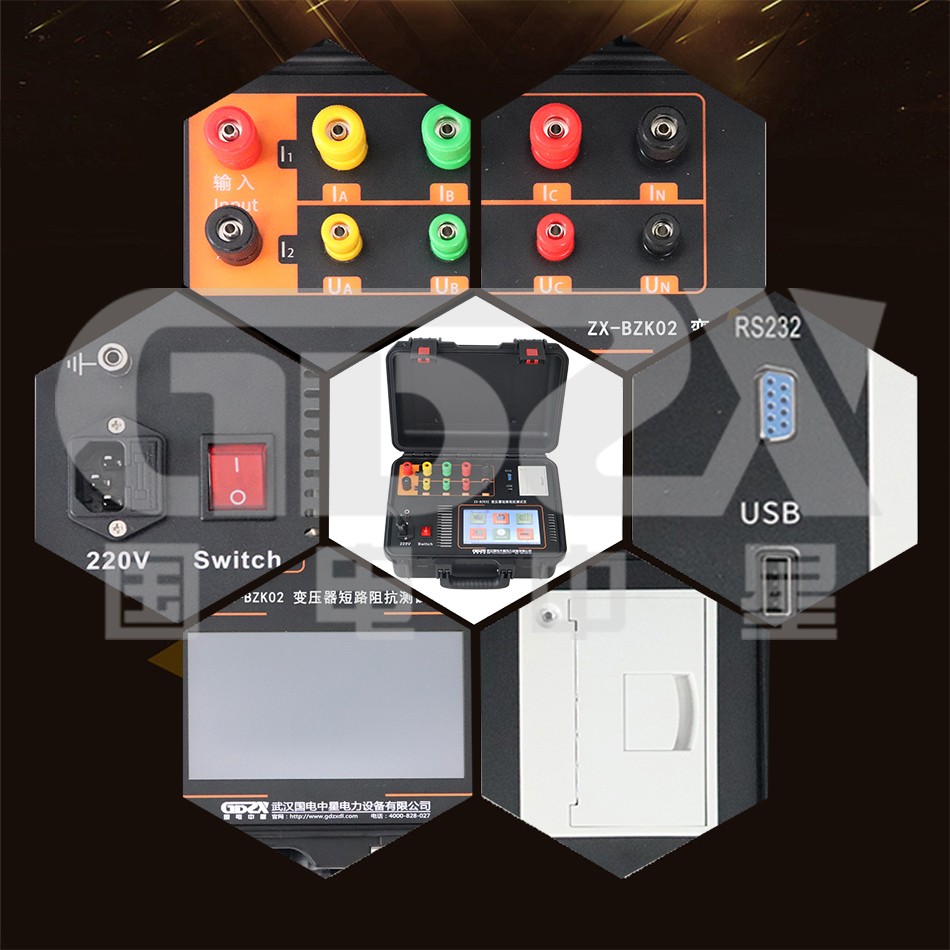

5. 仪器采用大屏幕彩色高分辨率触控液晶，中英文自由切换，操作简便。
6. 内置2000W交流可调电源，电压自动调节。
7. 仪器备有232接口，可外扩功能。
8. 仪器自带打印机，可打印显示数据。
9. 内置存储器，可储存200组测量数据。
10. 仪器备有U盘接口，用于存取测试数据。
11. 永久日历、时钟功能，可进行时间校准。
12. 手机APP全程控制。
电压(量程自动) | 15～500V ±（读数×0.2%+3 字） |
电流(量程自动) | 0.5A～20A ±（读数×0.2%+3 字） |
功率 | COSΦ ＞0.15 ±（读数×0.5% +3 字） |
频率(工频) | 45～55(Hz)，测量精度：±0.1% |
短路阻抗 | 0～100%，测量精度：±0.5% |
仪器显示 | 4位数字 |
环境温度 | -10℃～40℃ |
相对湿度 | ≤85%RH |
工作电源 | AC 220V±10% 50Hz±1Hz |
外形尺寸 | 主机 360×290×170（mm）；线箱360×290×170（mm） |
重量 | 主机 4.9KG；线箱 5.2KG |
测试线长度 | 标配8米（长度可以定制） |
