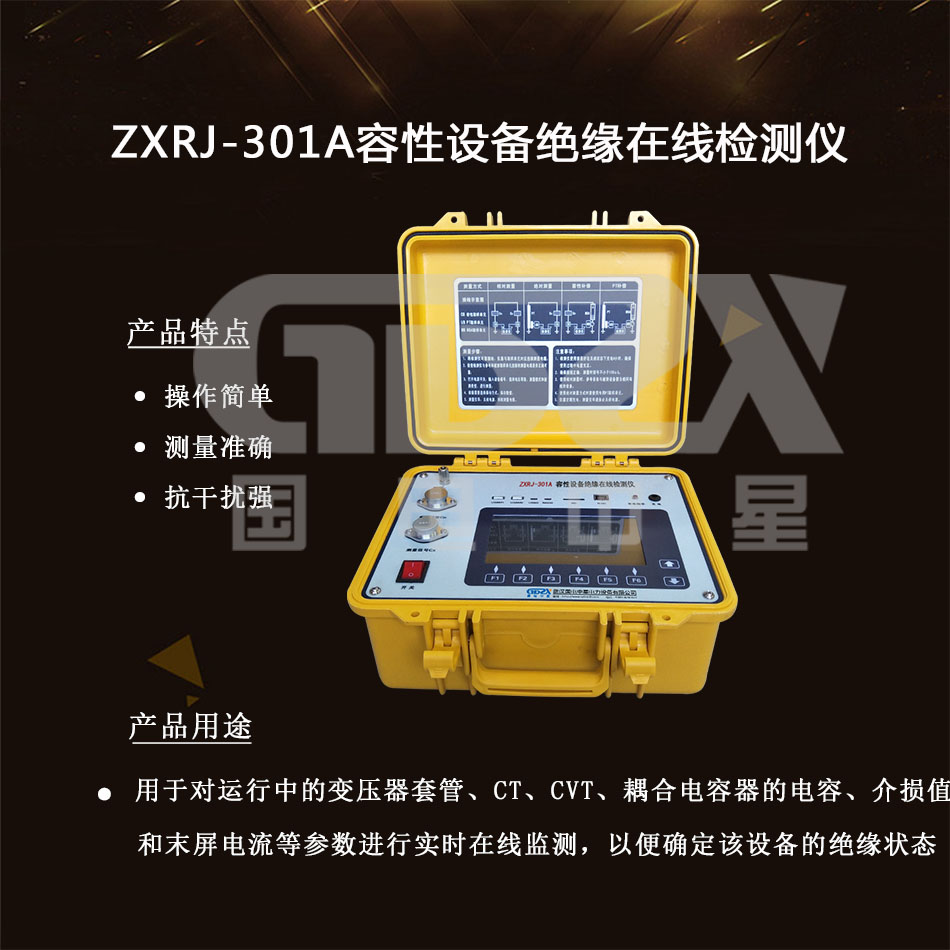

ZXRJ-301A容性设备绝缘在线检测仪

用于对运行中的变压器套管、CT、CVT、耦合电容器的电容、介损值和末屏电流等参数进行实时在线监测,以便确定该设备的绝缘状态

参考标准:

●采用压铸铝壳密封防水设计,二次输出采用防水电缆接头,测试连接方便

●采用外扩16位、高速、多路同步采样模拟数字转换器

●配备9英寸液晶及电容触摸屏,用于显示监测数据并能以趋势图形式展示所监测的电压、电流、介损、电容量比值等数据


注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

ZXRJ-301A容性设备绝缘在线检测仪采用全新的设计结构,能够克服现有带电检测系统的上述缺陷,具备多种测试功能。可对电容型设备的介质损耗和电容量进行在线或停电测量。主要用于对运行中的变压器套管、CT、CVT、耦合电容器的电容、介损值和末屏电流等参数进行实时在线监测,以便确定该设备的绝缘状态。


性能特点
技术指标

显示方式

9英寸高亮TFT液晶显示器,特别适合户外使用

工作电源

机内高容量锂离子电池

环境温度

-20~60℃

电缆附件

25m 测量电缆2根

外形尺寸

345mm×295mm×175mm

仪器重量

4kg

电流测量

测量范围Cx=100μA~800mA  Cn=100μA~800mA


测量精度:±(0.5%读数+1字)

电压测量

测量范围Vn=3V~300V


测量精度 ±(0.5%读数+1字)

介质损耗

测量范围Tanδ=-20%~20%


测量精度±0.05%

电容比值

测量范围Cx:Cn=1:1000~1000:1


测量精度±(0.5%读数+1字)

测量范围Cx=10pF~0.5μF


测量精度±(0.5%读数+2字)

波形显示

可实时显示测量信号的波形,便于更直观的分析

谐波抑制

输入信号的波形畸变不会影响介损测量精度

电源管理

当机内电池的电量不足时,会发出声响警告并自动关机

充电时间

关机状态充电6小时
