GM-10kV系列可调高压数字兆欧表测试电压高,出力强,被测量对象往往又带有工频泄漏或感应上高压干扰电能,因此为了人身安全,使用本仪器一定要接好安全接地线!

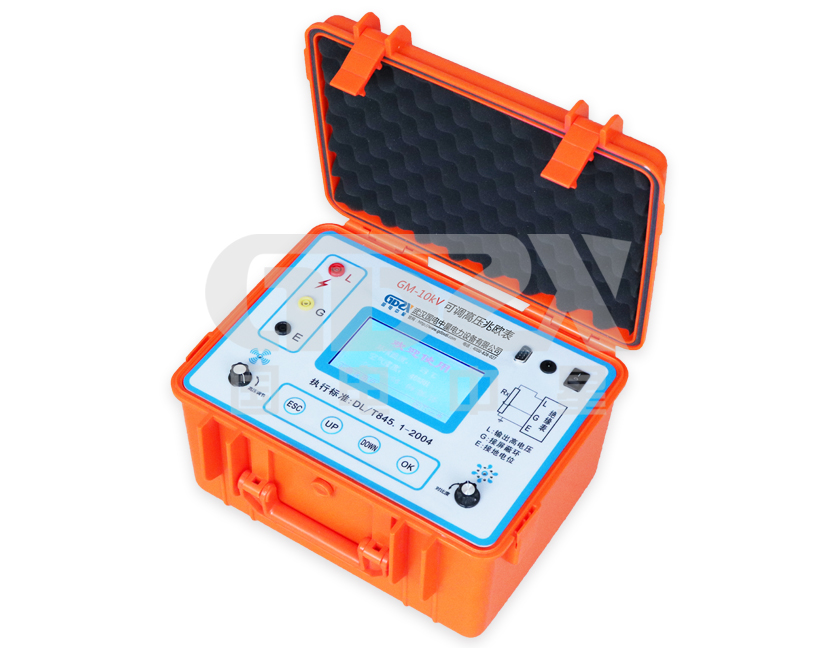

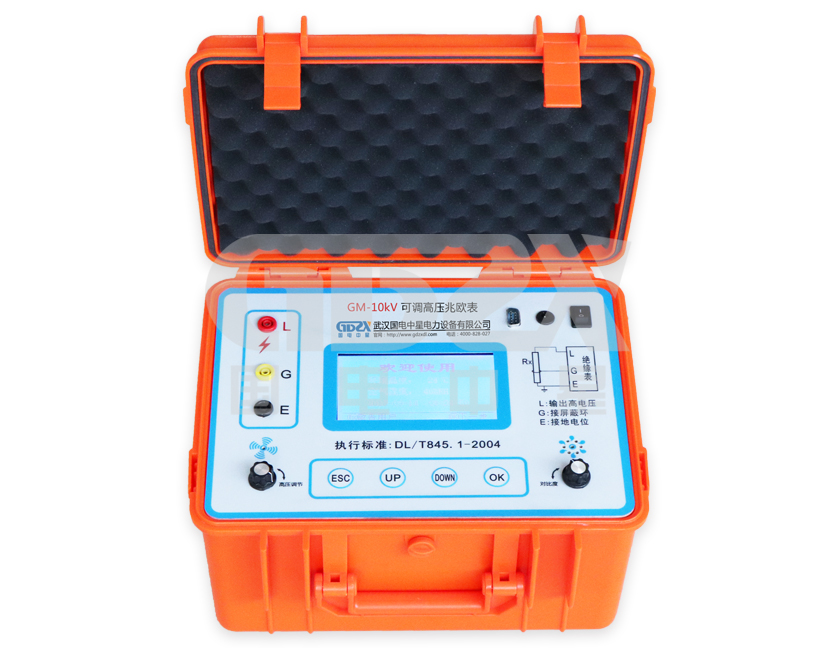

GM-10kV系列可调高压数字兆欧表测试仪器是国电中星为解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。
产品别称
数字兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、大功率高压兆欧表、可调高压数字兆欧表

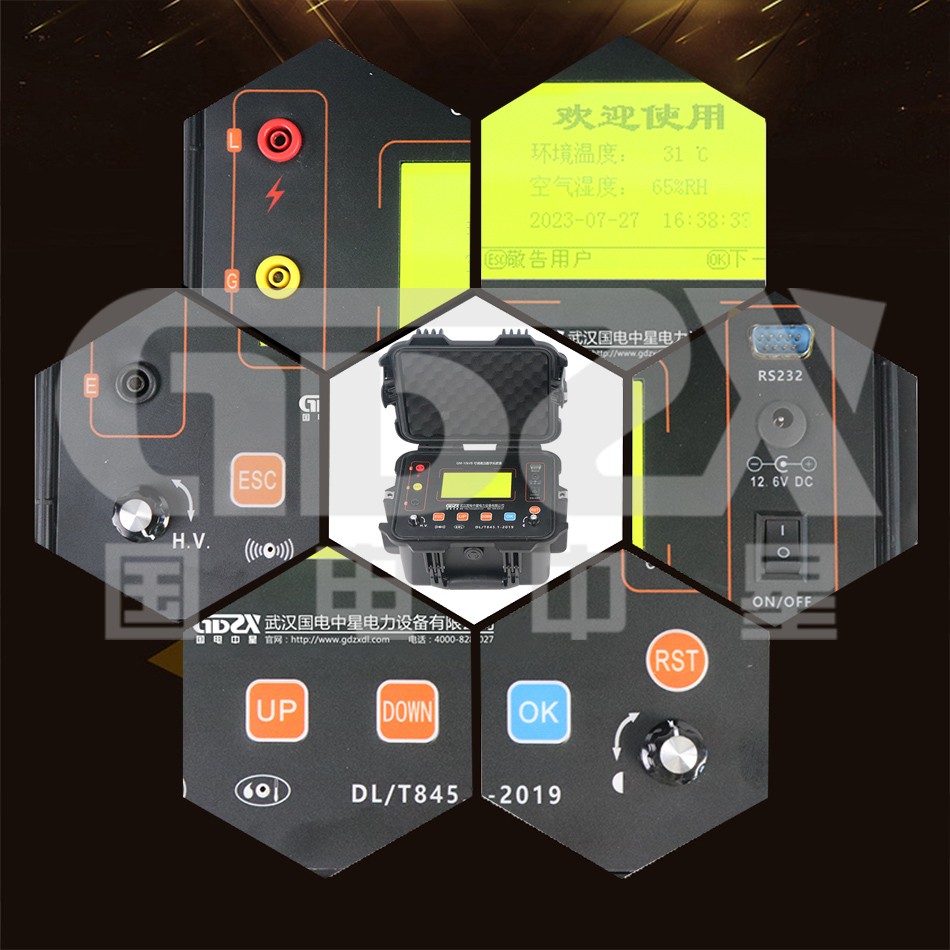

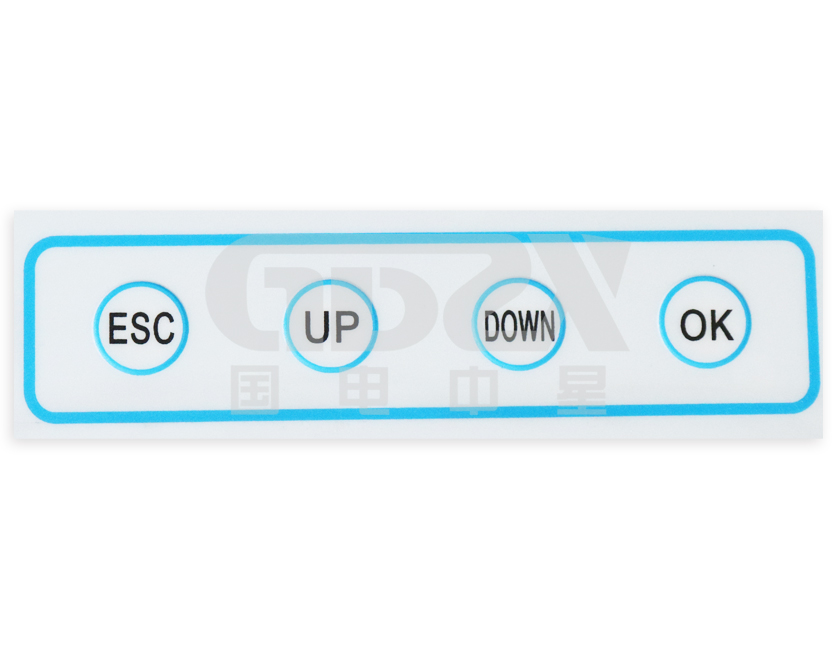

1. 采用微电脑控制,菜单操作,大屏幕液晶LCD点阵显示,性能稳定,属智能化仪表。
2. 抗干扰能力强,适合在强电磁干扰环境中测量。
3. 有50V、100V、250V、500V、1.0kV、2.5kV、5.0kV、10kV共8个电压输出档。

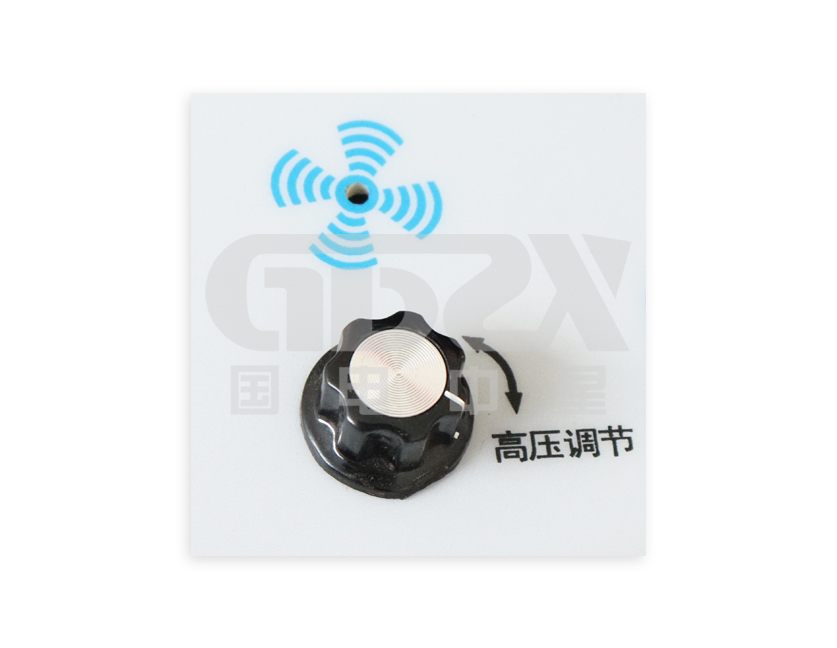

4. 输出高电压同时也可连续调节。
5. 自动测量R15、R60、R600,自动计算吸收比、极化指数。
6. 带载能力强,短路电流约5mA。
7. 测量范围最大为0~10TΩ,自动切换量程。
8. 模拟条指针与数字显示相结合,形象的表明数据的变化趋势及准确的测量结果。
9. 随时显示测试时间,且每隔15秒蜂鸣器自动鸣叫提示。
10. 测量完毕自动泄放高压,高压泄放时间不超过30秒。

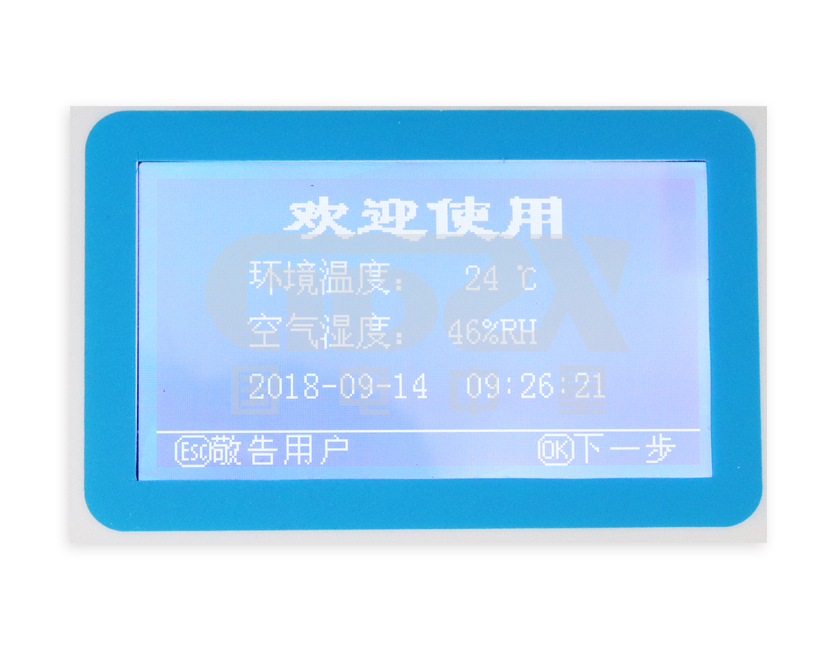

11. 自动测量环境温度、空气湿度及每次测试的日期与时间。
12. 能保存60组测量结果,且数据20年可不丢失。

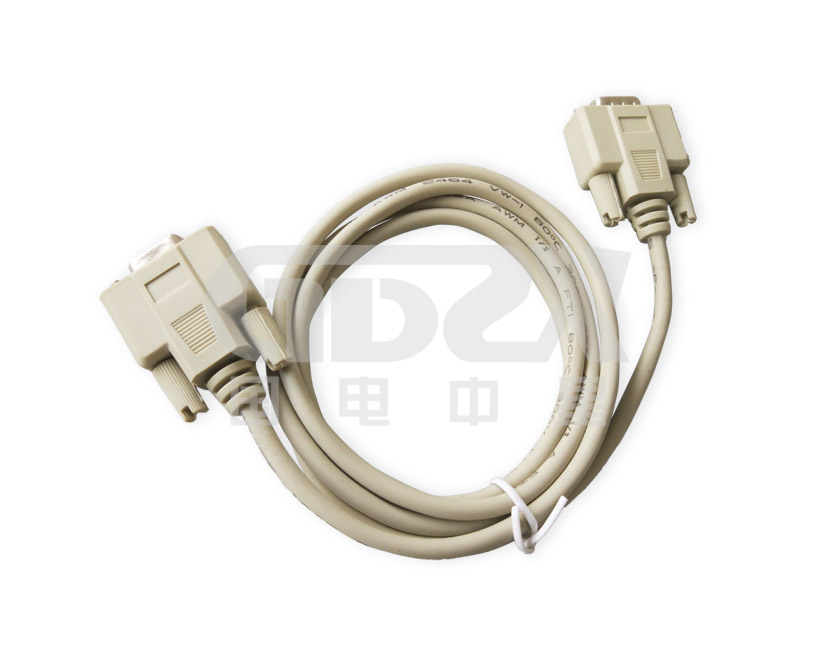

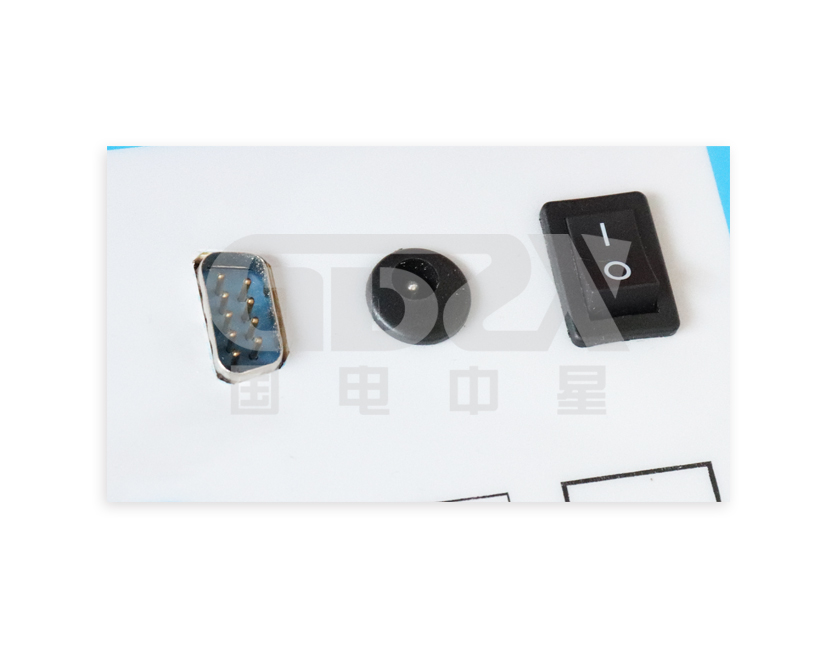

13. 自带RS232串行接口,能与计算机数据通信。
14. 具有全面完善的保护功能,工作可靠性高。
额定测试电压 | 50V、100V、250V、500V、1.0kV、2.5kV、5.0kV、10kV共8个电压输出档 |
测量上限值 | 0~10TΩ |
测量下限值 | 0.1MΩ |
输出电压误差 | ±5% |
短路电流 | 约5mA |
准确度等级 | 5.0级 |
下半量程范围基本误差 | ±( 5%·Rx + 1d ) |
上半量程范围基本误差 | ±( 5%·Rx + 2d ) |
高压显示误差 | ±( 5%·Ux + 1d ) |
温度测量误差 | ±0.5℃ |
空气湿度测量误差 | ±2%RH |

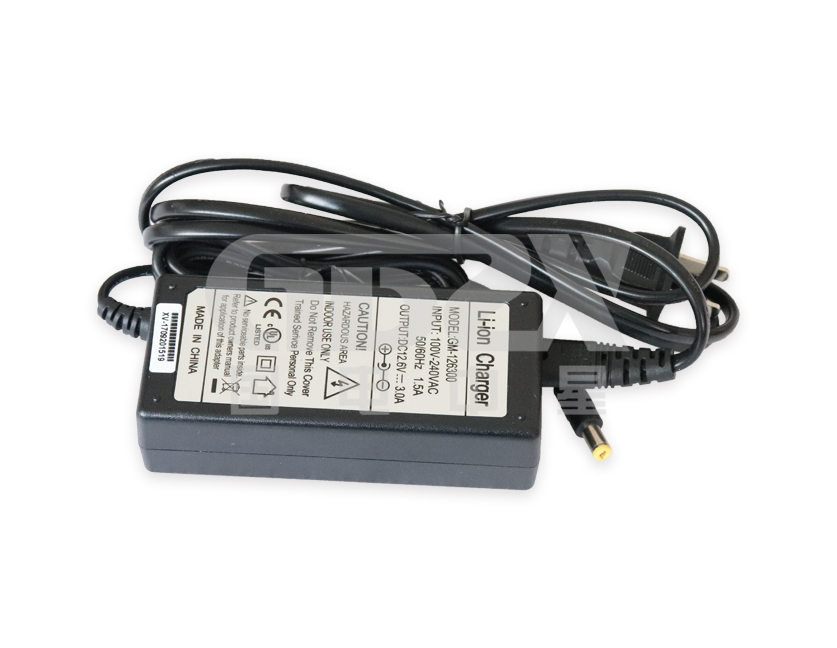

供电电源 | 14.8V 锂电 |
电池一次充电使用时间 | 30天,每天10次DAR和5次PI测试 |
绝缘电阻 | >500MΩ(测试线与机壳间) |
耐压 | AC10.0kV 50Hz 1min 测试线与机壳间) |
工作温度与湿度 | 0℃~+40℃ < 85%RH |
贮存温度与湿度 | -20℃~+50℃< 90%RH |
外形尺寸 | 270×240×165mm |
重量 | 4.5kg |
选型指南:
型号名称 | 功能参数 |
GM-5kVB | 5kV/带吸收比/极化指数 |
GM-5kVC | 5kV/带吸收比/极化指数/带打印 |
GM-5kVD | kV/带吸收比/极化指数/泄漏电流/吸收电容/预设时长 |
GM-5kVE | 5kV/带吸收比/极化指数/泄漏电流/吸收电容/预设时长/带打印 |
GM-10kVB | 10kV/带吸收比/极化指数 |
GM-10kVC | 10kV/带吸收比/极化指数/带打印 |

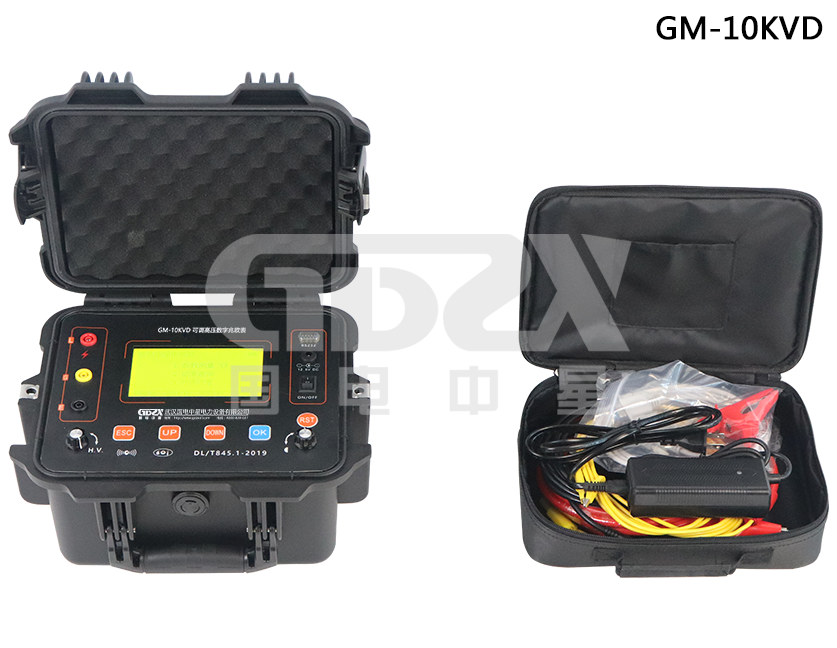

GM-10kVD | 10kV/带吸收比/极化指数/泄漏电流/吸收电容/预设时长 |

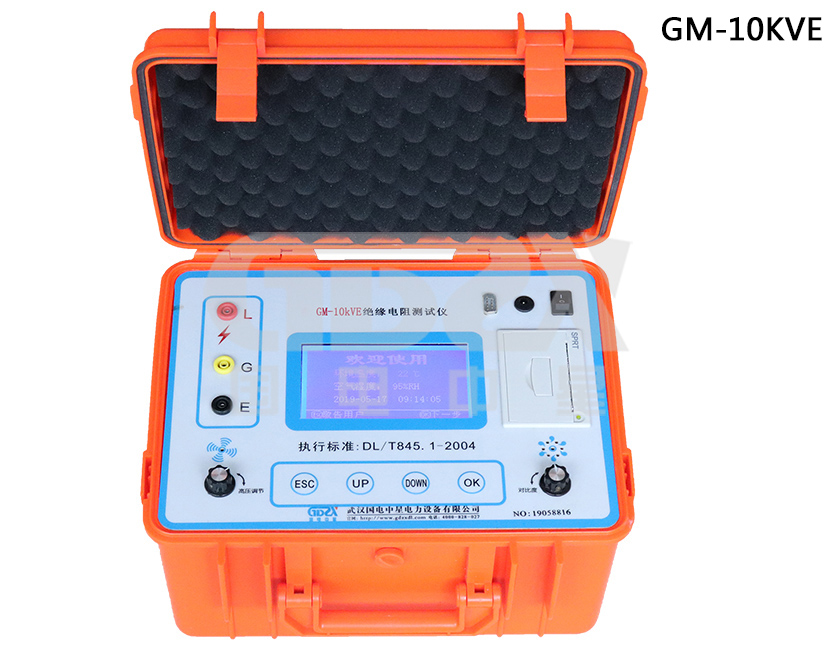

GM-10kVE | 10kV/带吸收比/极化指数/泄漏电流/吸收电容/预设时长/带打印 |
GM-20kVC | 20kV/带吸收比/极化指数/带打印 |

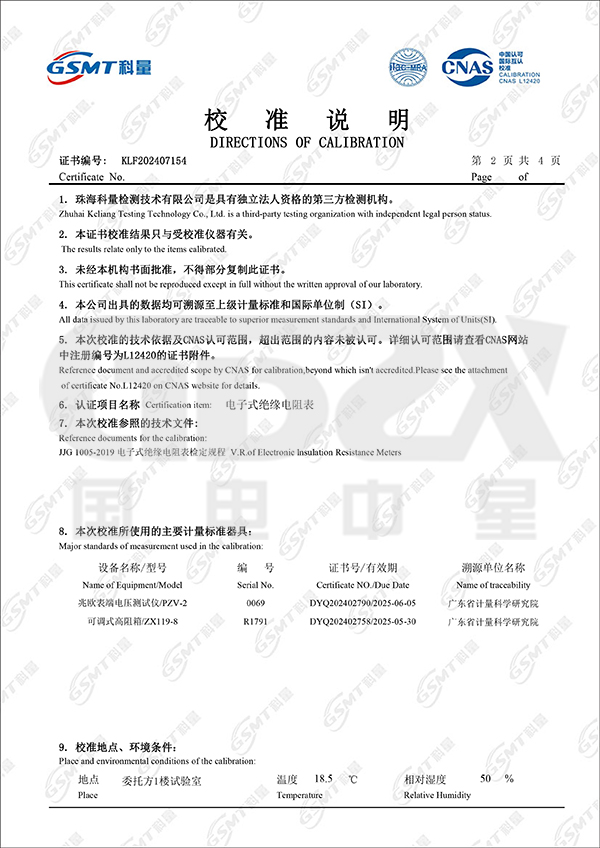

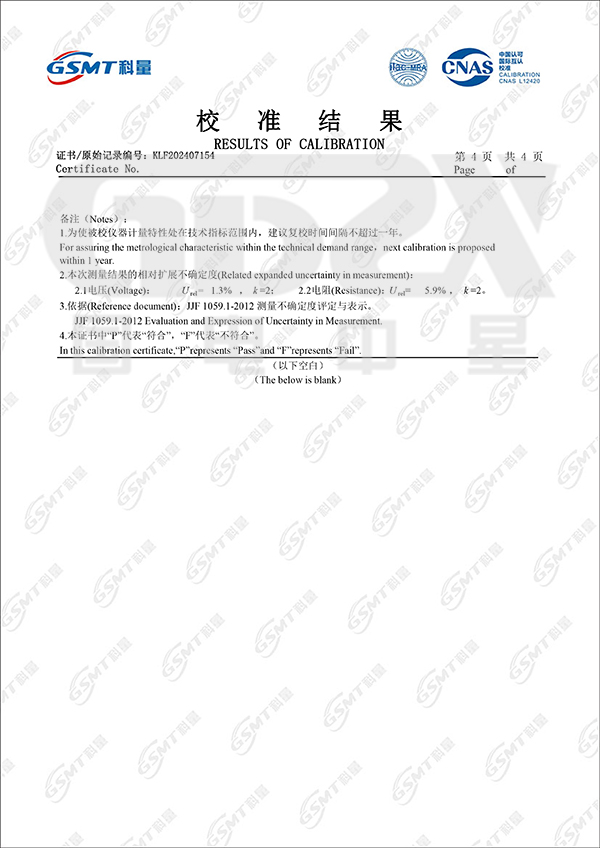

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
